Ford Galaxy / Ford S-MAX. Manual - part 168

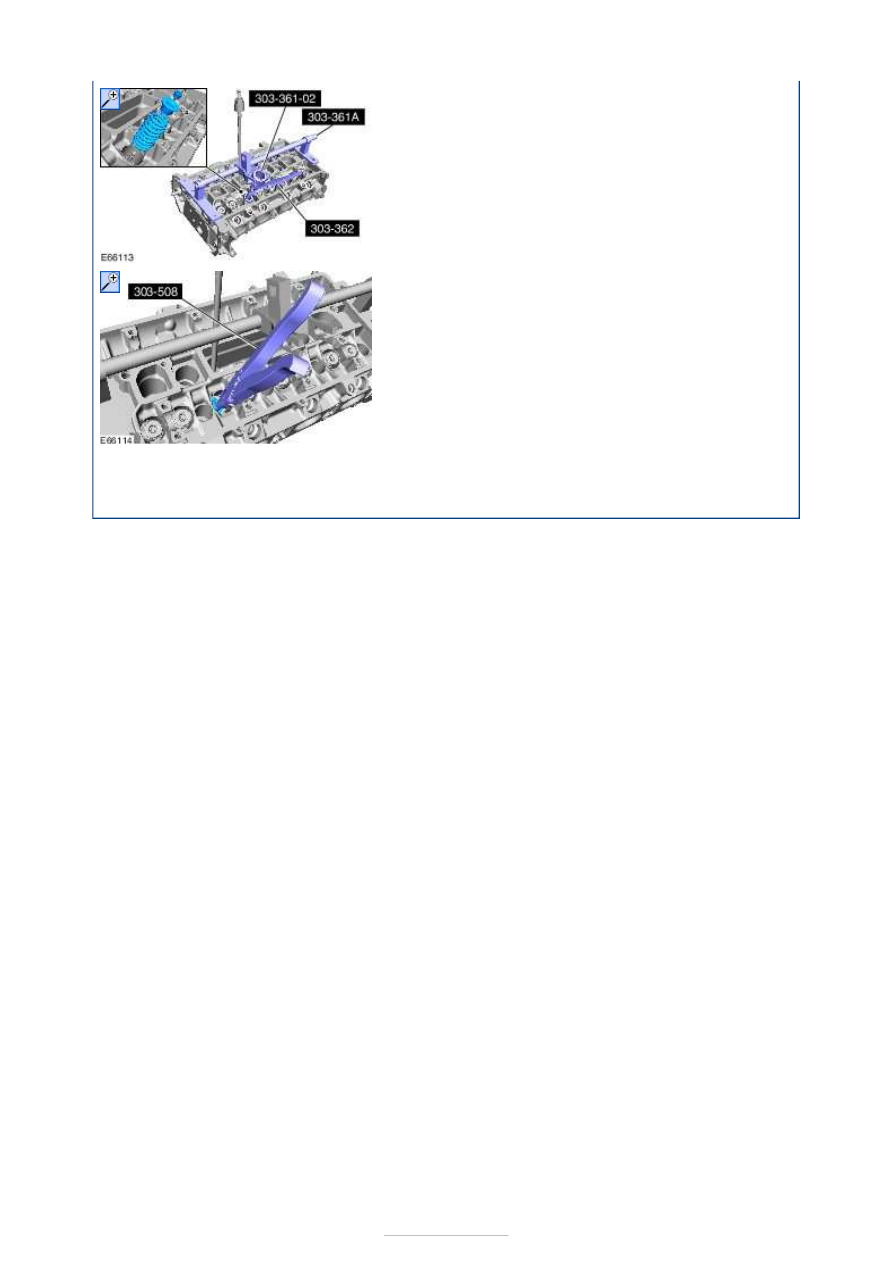

Installation

4. Special Tool(s):

303-361A

,

303-361-02

,

303-362



5. Special Tool(s):

303-508



1. To install, reverse removal procedure





Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Camshafts

S-MAX/Galaxy 2006.5 (02/2006-)



Print



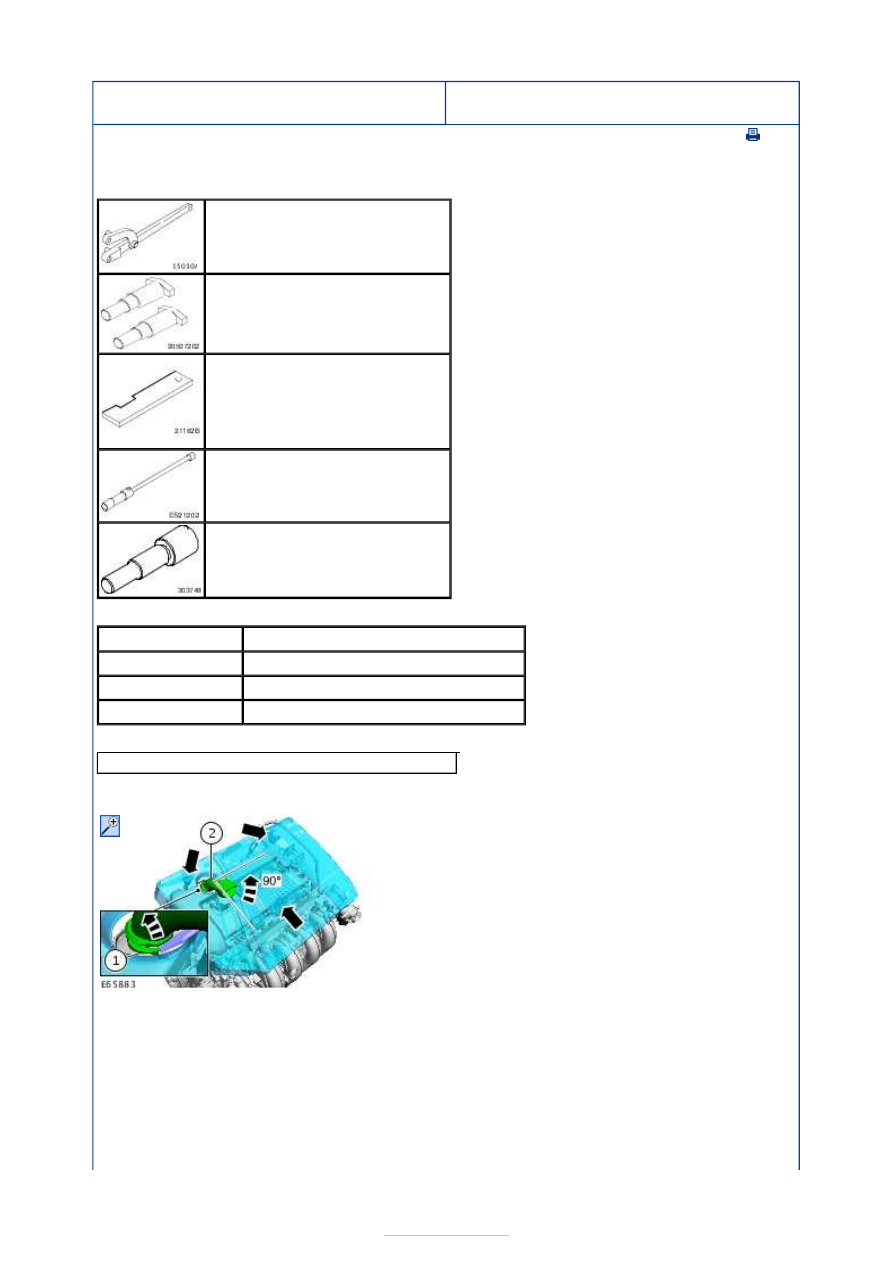

Removal and Installation

Special Tool(s)

Materials

General Equipment

Removal

205-072
Universal Flange Holding Wrench

205-072-02
Adapter for 205-072

303-376B
Alignment Plate, Camshaft

303-499
Socket, Spark Plug

303-748
Locking Tool, Crankshaft

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Thread Locking MS WSK-M2G349-A7 / 2U7J-M2G349-AA

Schlitzschraubendreher

1. General Equipment:

Schlitzschraubendreher



2. Remove drive belt.

Refer to: Antriebsriemen - Zusatzaggregate
(303-05A Antrieb - Zusatzaggregate - 2.0L
Duratec-HE (MI4), Removal and Installation).

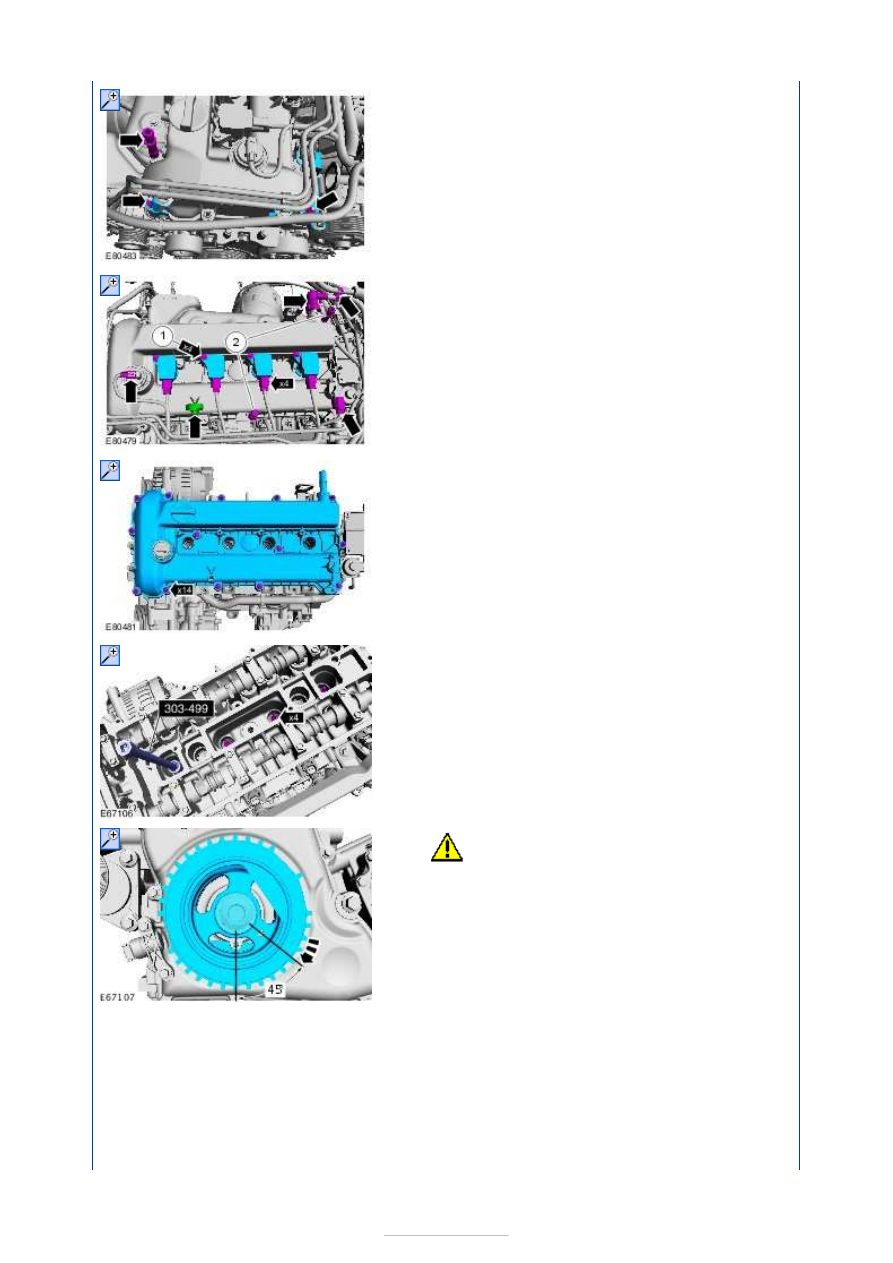

3.













4.

5.

NOTE: The gaskets are to be reused unless
damaged.

6. Special Tool(s):

303-499



7.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until piston No. one is
approximately 45 degrees before top dead center
(TDC).

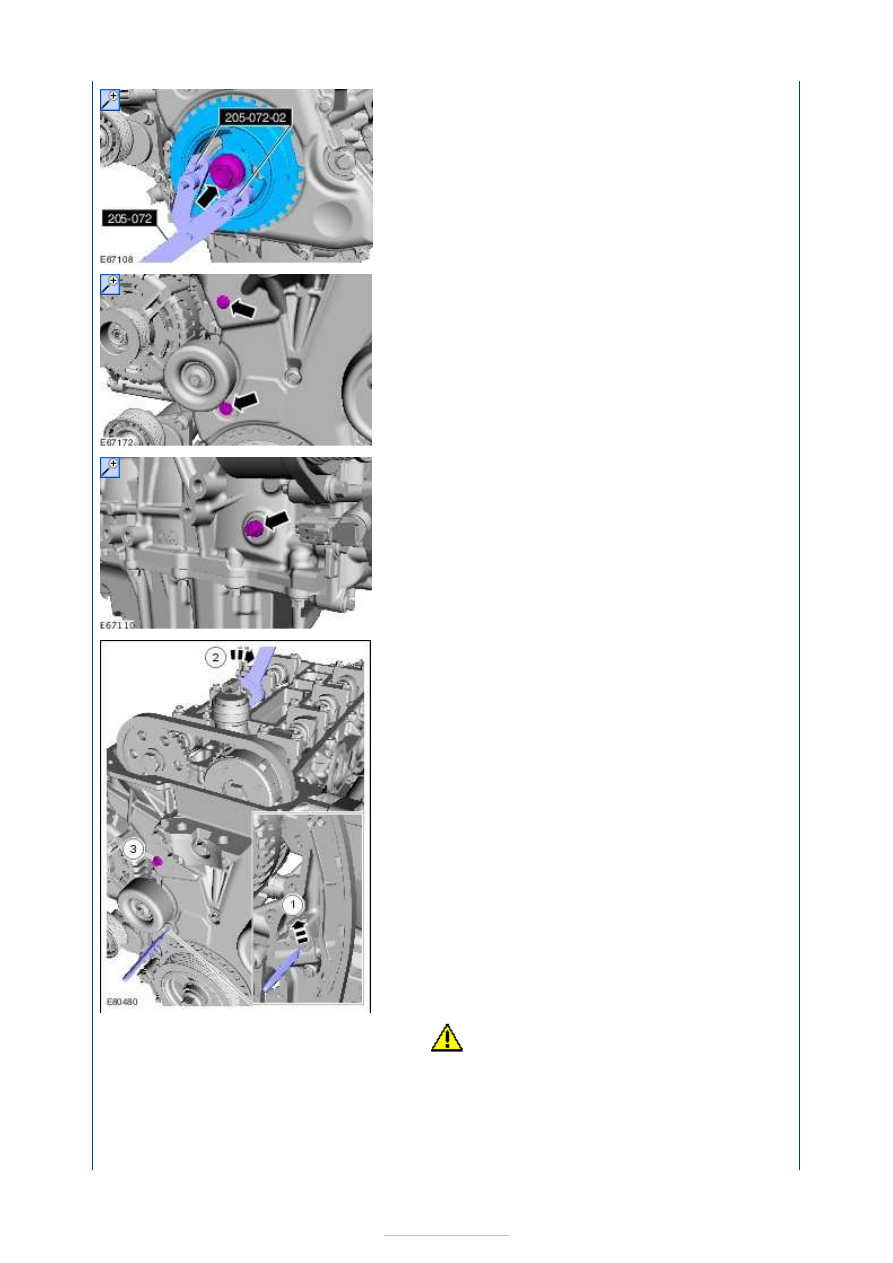

8. Special Tool(s):

205-072

,

205-072-02













9.

10.

11.

1. Release the chain tensioner using a 2 mm

drift.

2. Tension the timing chain.
3. Secure the timing chain guide using an M6

x 25 mm bolt.

12.

CAUTION: Counterhold the camshaft at

the hexagon with a wrench to prevent the
camshaft from rotating.
