Ford Galaxy / Ford S-MAX. Manual - part 166

42. Torque: 20 Nm

43.

1. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

10 Nm

2. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

12 Nm

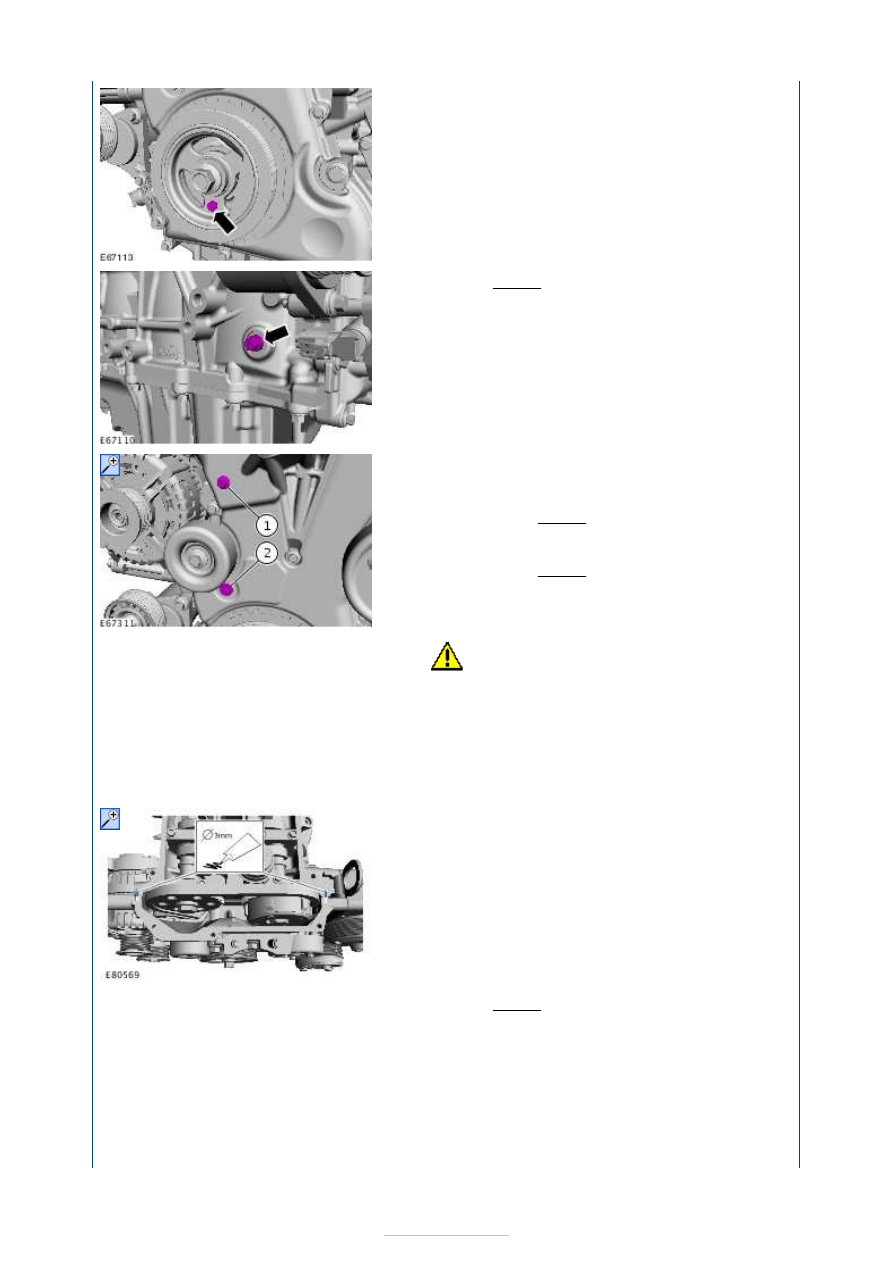

44.

CAUTION: Only rotate the crankshaft

clockwise.

Check that the valve clearance on all cylinders
meets the specified tolerances.

45. If necessary, repeat the steps until the valve

clearance on each cylinder meets the specified
tolerance.

46. Apply sealant. (bead diameter 3mm)

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



47. Torque: 10 Nm









48.

1. Torque: 10 Nm
2. Torque: 10 Nm

49. Torque: 10 Nm

50.









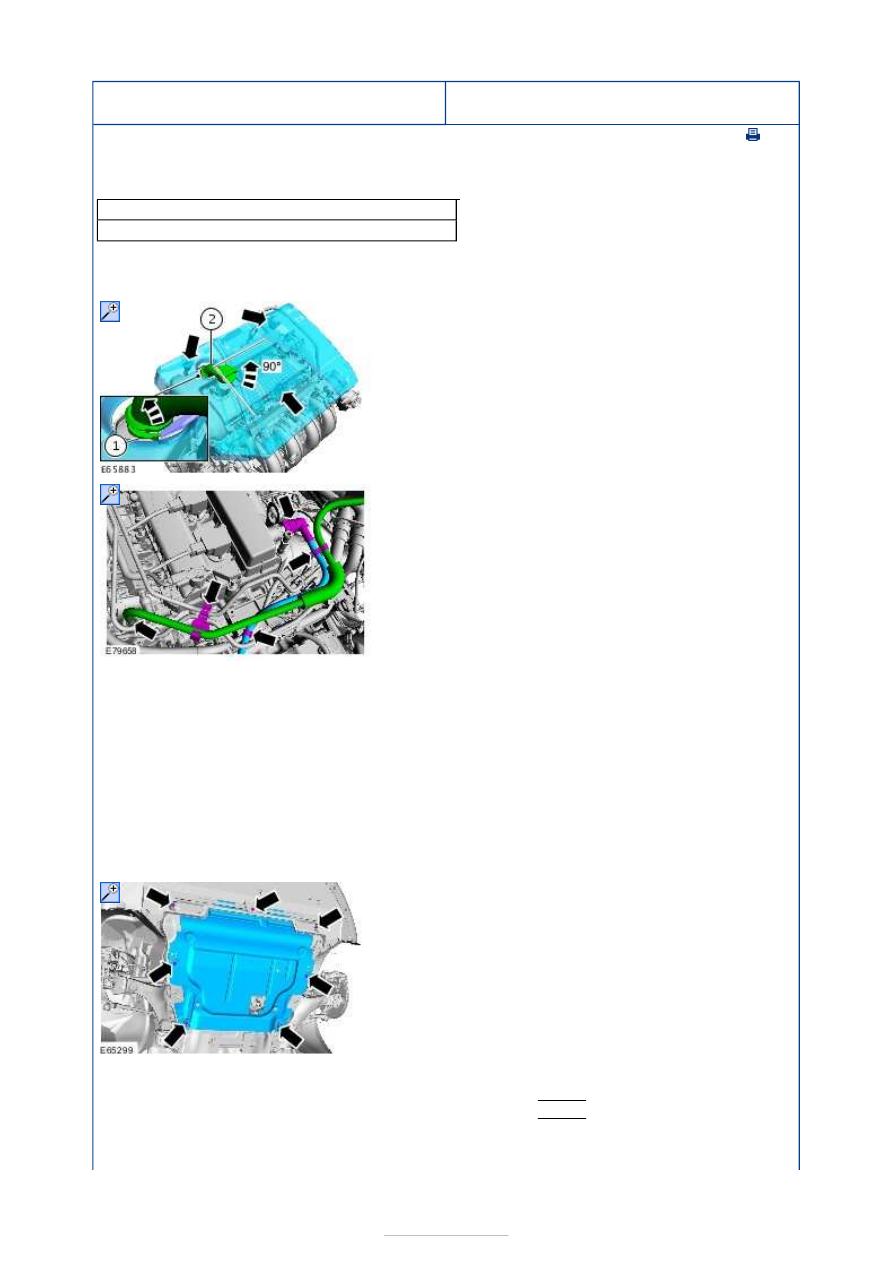

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Intake Manifold

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Schlitzschraubendreher
Trolley jack

1. General Equipment:

Schlitzschraubendreher



2.

3. Refer to:

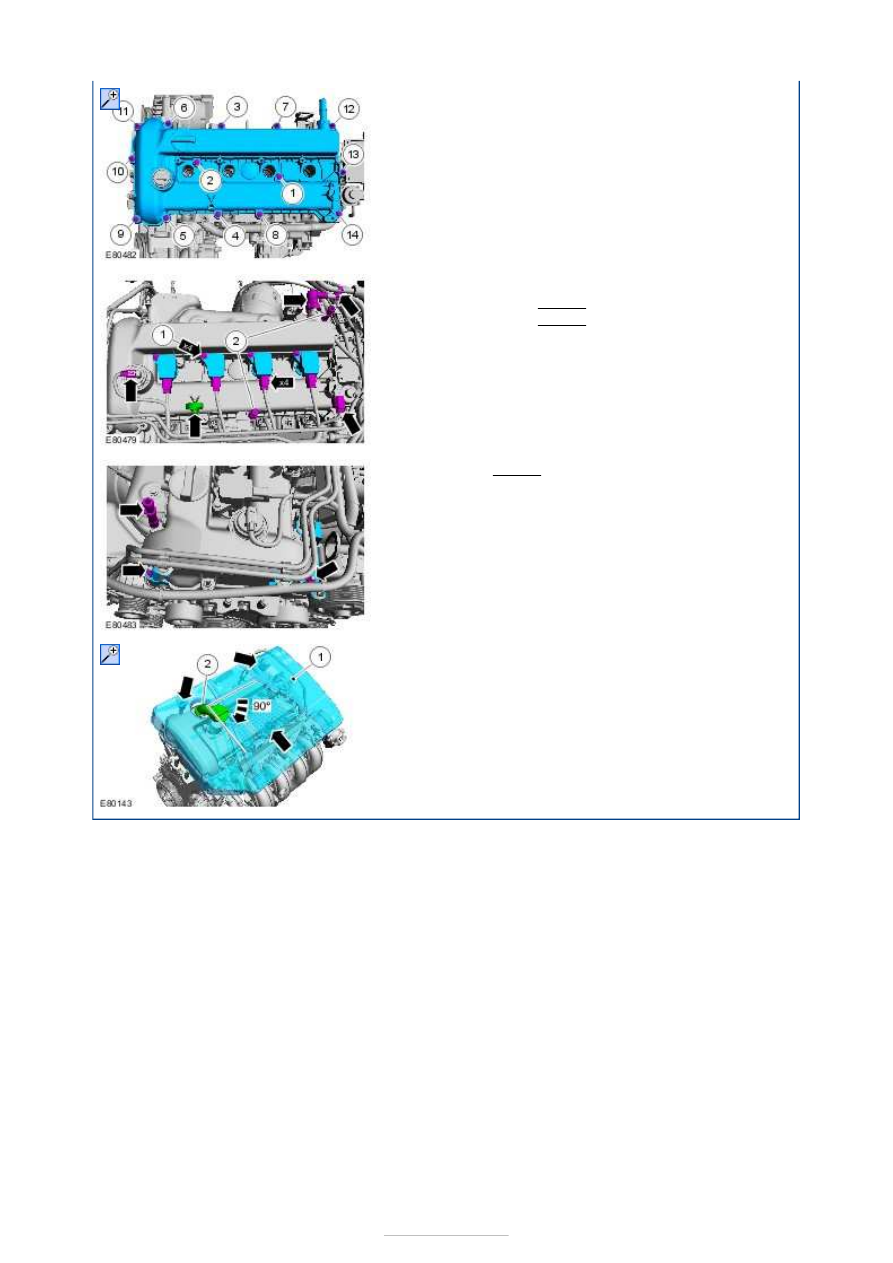

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

4. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

5. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

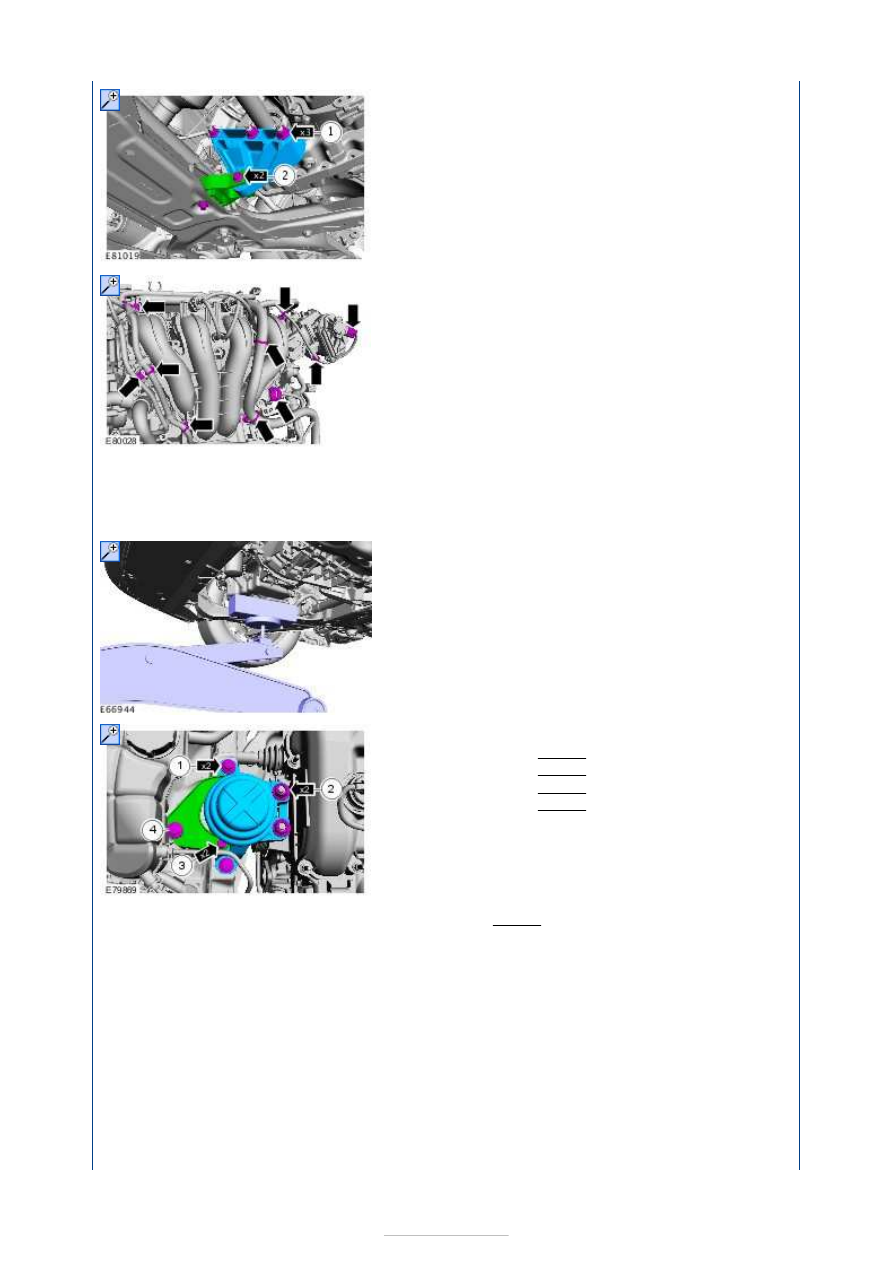

6.

7.

1. Torque: 48 Nm
2. Torque: 80 Nm







8.

9. Remove the right-hand head lamp unit.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

10. General Equipment:

Trolley jack



11.

1. Torque: 90 Nm
2. Torque: 80 Nm
3. Torque: 25 Nm
4. Torque: 90 Nm

12. Torque: 18 Nm
