Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Valve Clearance Adjustment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

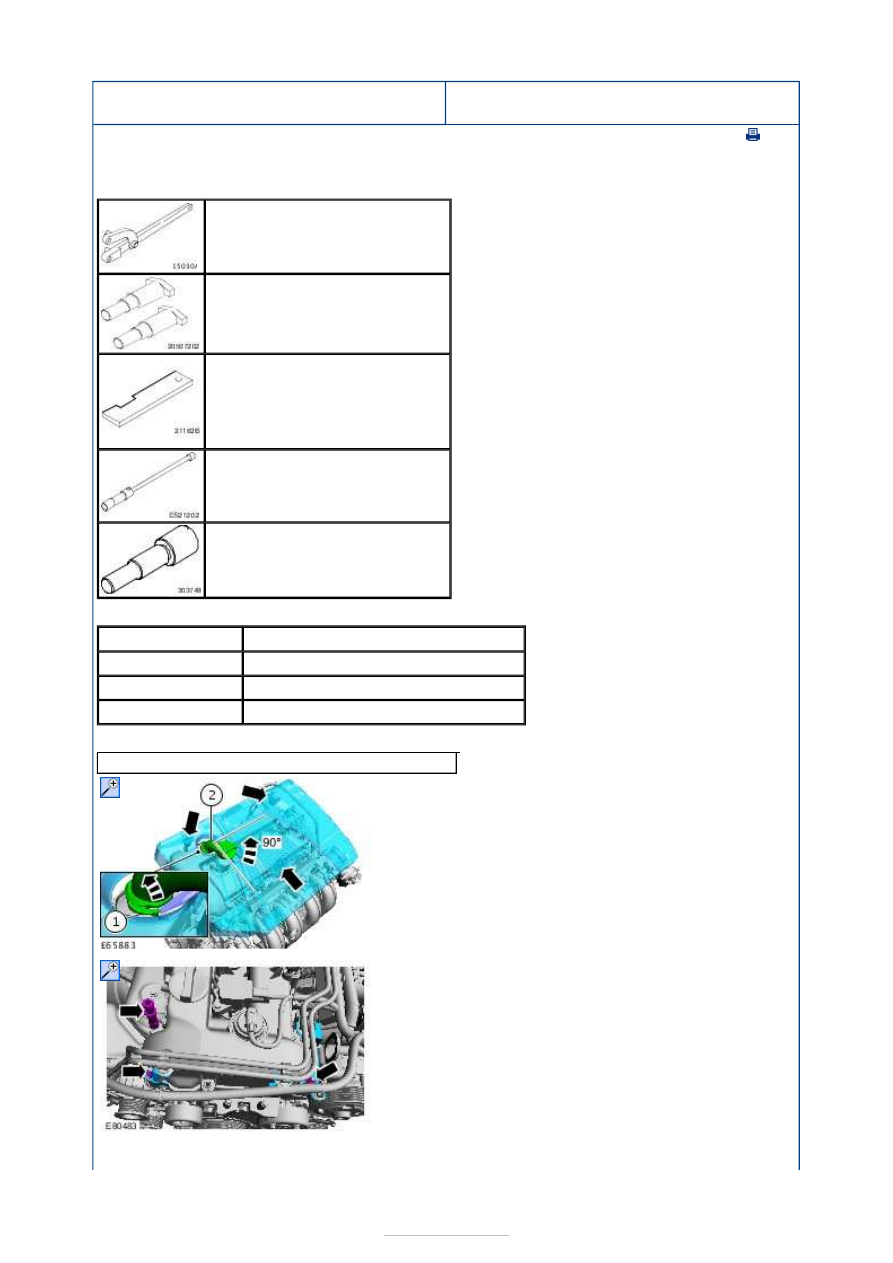

Special Tool(s)

Materials

General Equipment

205-072
Universal Flange Holding Wrench

205-072-02
Adapter for 205-072

303-376B
Alignment Plate, Camshaft

303-499
Socket, Spark Plug

303-748
Locking Tool, Crankshaft

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Thread Locking MS WSK-M2G349-A7 / 2U7J-M2G349-AA

Schlitzschraubendreher

1. General Equipment:

Schlitzschraubendreher



2.

3.















4.

NOTE: The gasket is to be reused unless
damaged.

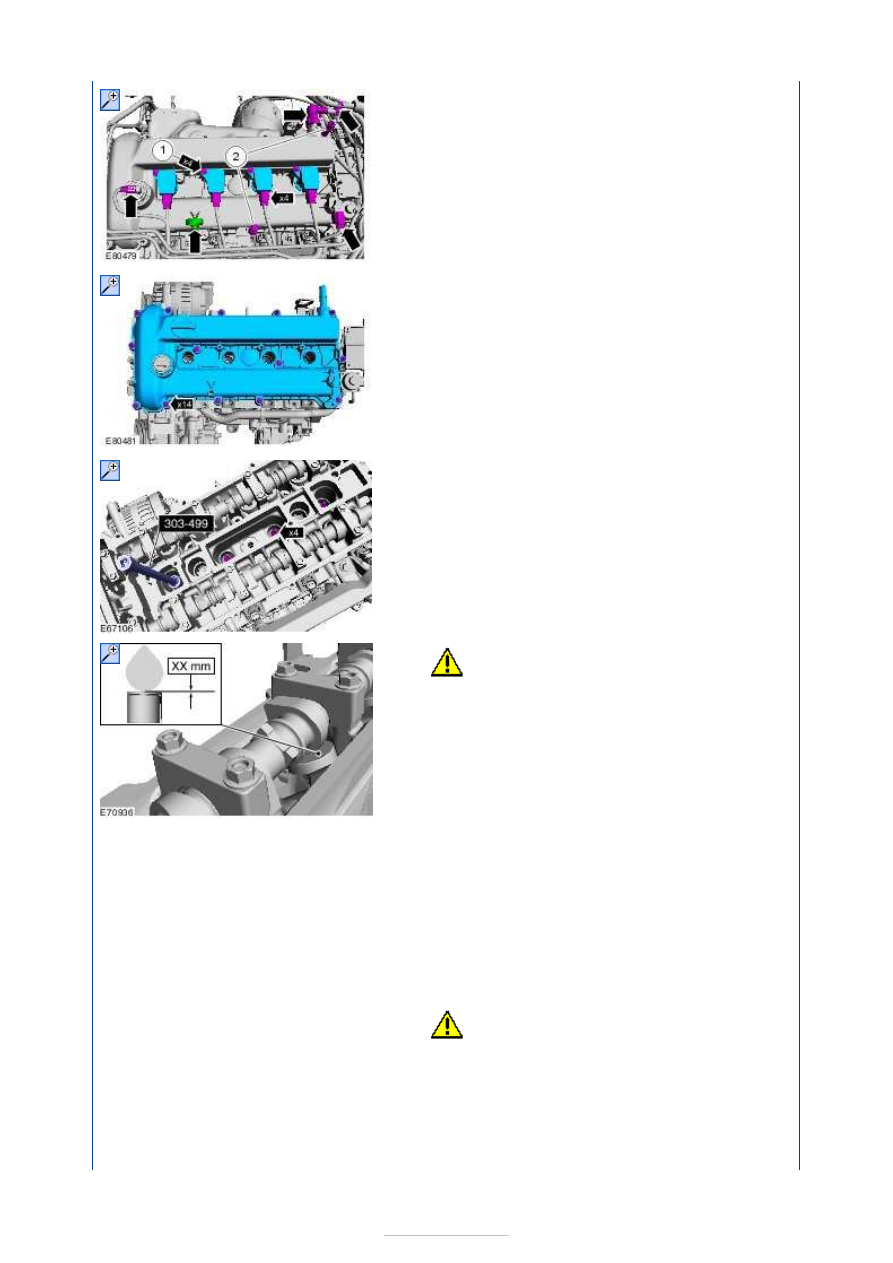

5. Special Tool(s):

303-499



6.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until the cam pair of the
cylinder to be adjusted are pointing upwards.
Using a suitable feeler gauge, measure the
valave clearance.

7. Make a note of each cylinder number with the

corresponding valve clearance.

8. Compare the measured valve clearance(s) with

the specifications.

Refer to: Spezifikationen (303-01B Motor - 2.3L
Duratec-HE (MI4), Specifications).

9.

NOTE: Only carry out the following steps
when the valve clearance(s) require
adjustment.

10.

CAUTION: Only rotate the crankshaft

clockwise.

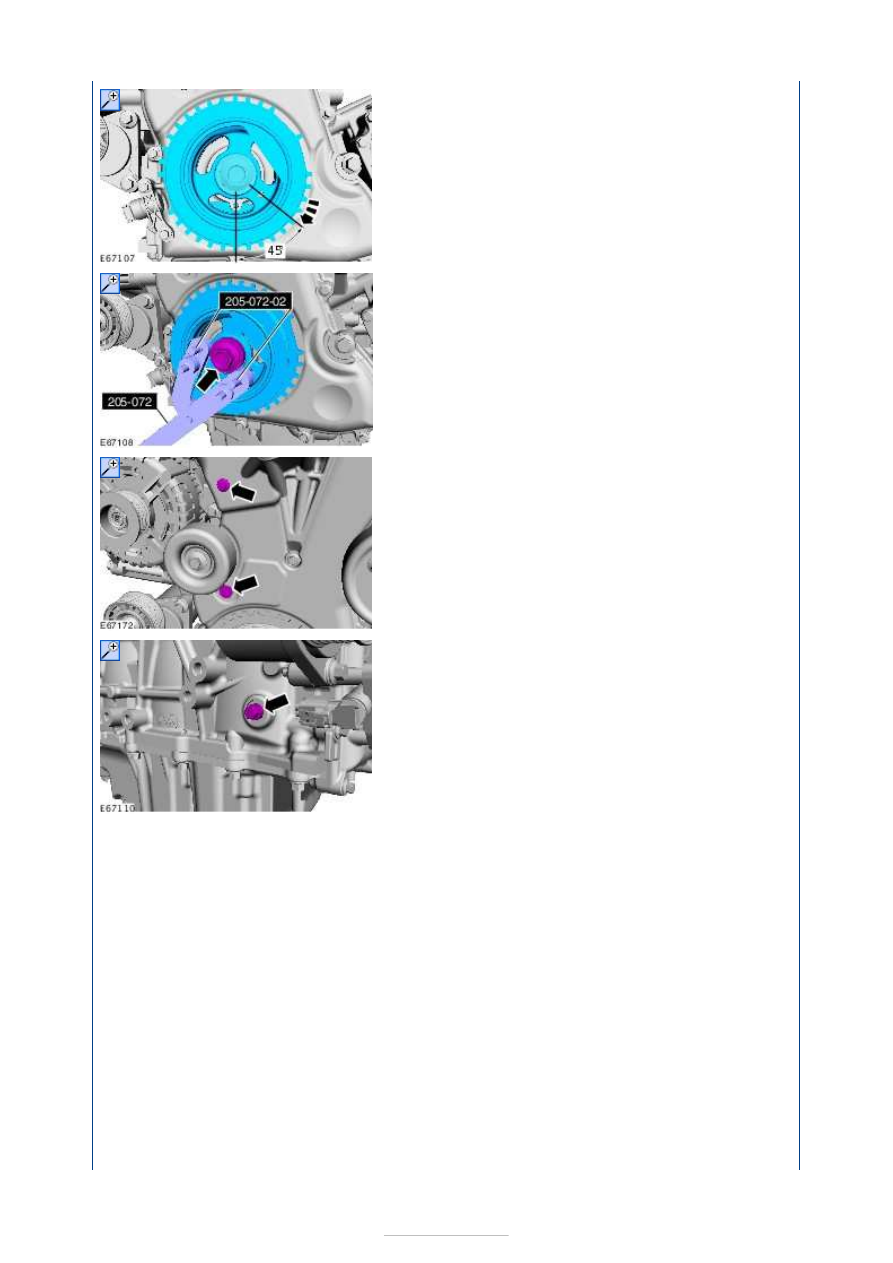

Rotate the crankshaft until piston No. one is
approximately 45 degrees before top dead center
(TDC).









11. Special Tool(s):

205-072

,

205-072-02



12.

13.

14.

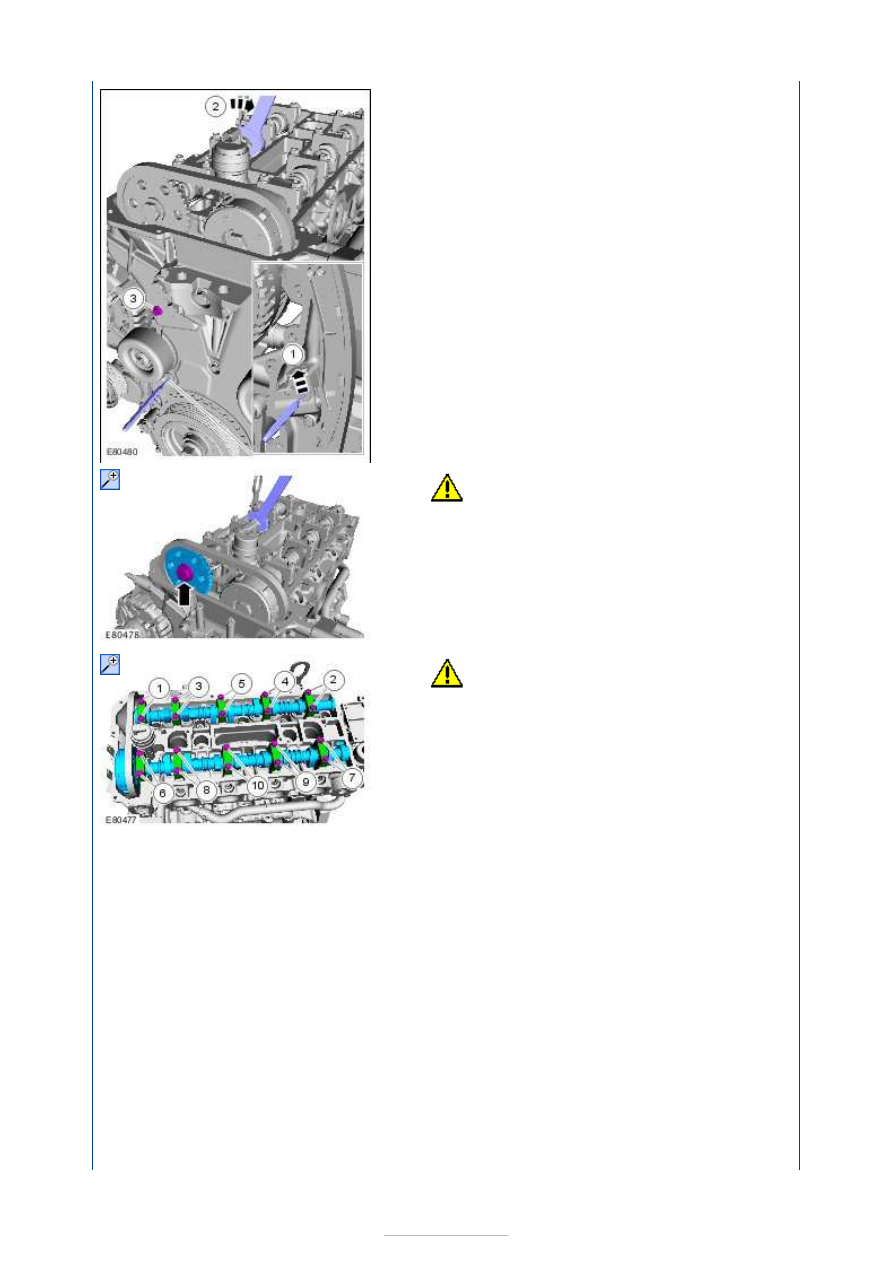

1. Release the chain tensioner using a 2 mm

drift.

2. Tension the timing chain.
3.

NOTE: Only tighten the bolt finger tight
at this stage.

Secure the timing chain guide using an M6
x 25 mm bolt.









15.

CAUTION: Counterhold the camshaft at

the hexagon with a wrench to prevent the
camshaft from rotating.

16.

CAUTION: Note the position of each

component before removal.

17.

Remove the valve tappet and read the
thickness from the underside.
The number on the valve tappet indicates
the thickness of the bottom of the tappet.
However, the number only indicates the
digits after the decimal point (example:
.650 = 3,650).

18.

Calculate the required thickness of the
valve tappet with the following formula: X
= S + M - V
Required thickness of tappet = X
Thickness of currently fitted tappet = S
Measurement of existing valve clearance
(actual value) = M
Desired valve clearance = V
