Ford Galaxy / Ford S-MAX. Manual - part 165

19. Install the correct valve tappet.

20.

CAUTION: Make sure that the camshafts

and camshaft bearing caps are installed in
their original locations.

Coat the camshaft bearing caps with oil.

Material:

Hypoid Oil 85W-90 (SQ-M2C9002-AA /

A72SX-19K261-CA)



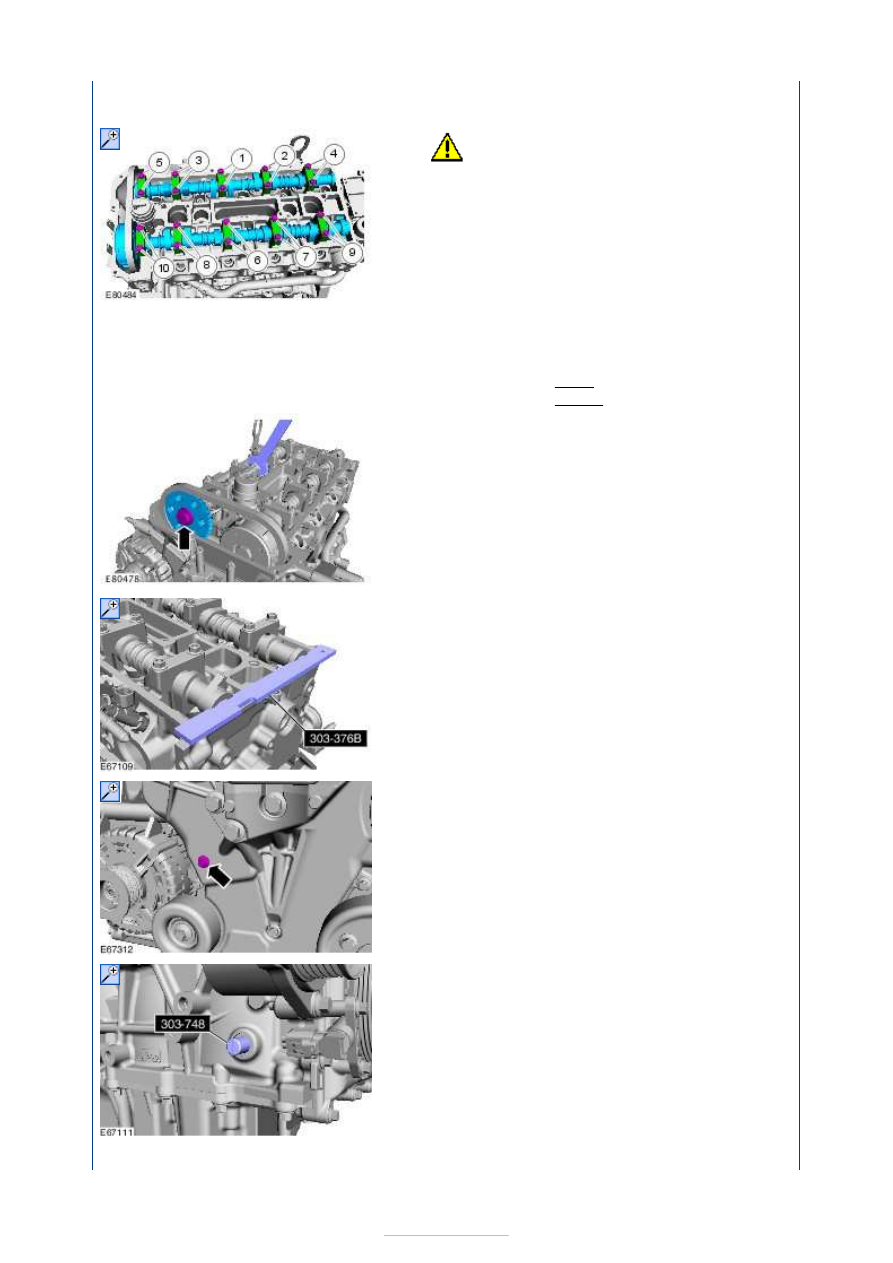

21. Install the camshafts approximately at valve

overlap position cylinder No. 4.

Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:

22.

NOTE: The camshaft sprocket bolt must not
be tightened at this stage.
NOTE: Make sure that the camshaft sprocket
can rotate on the camshaft.

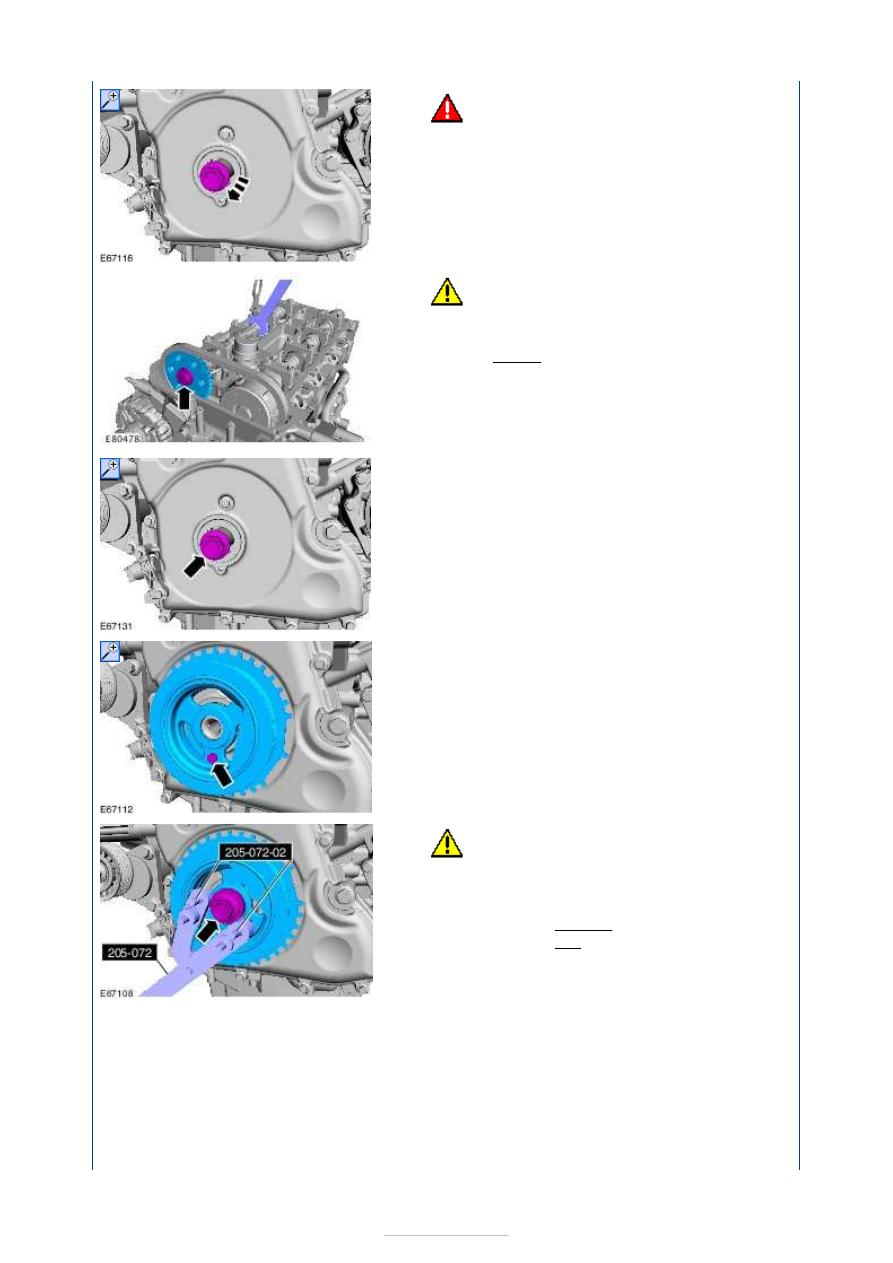

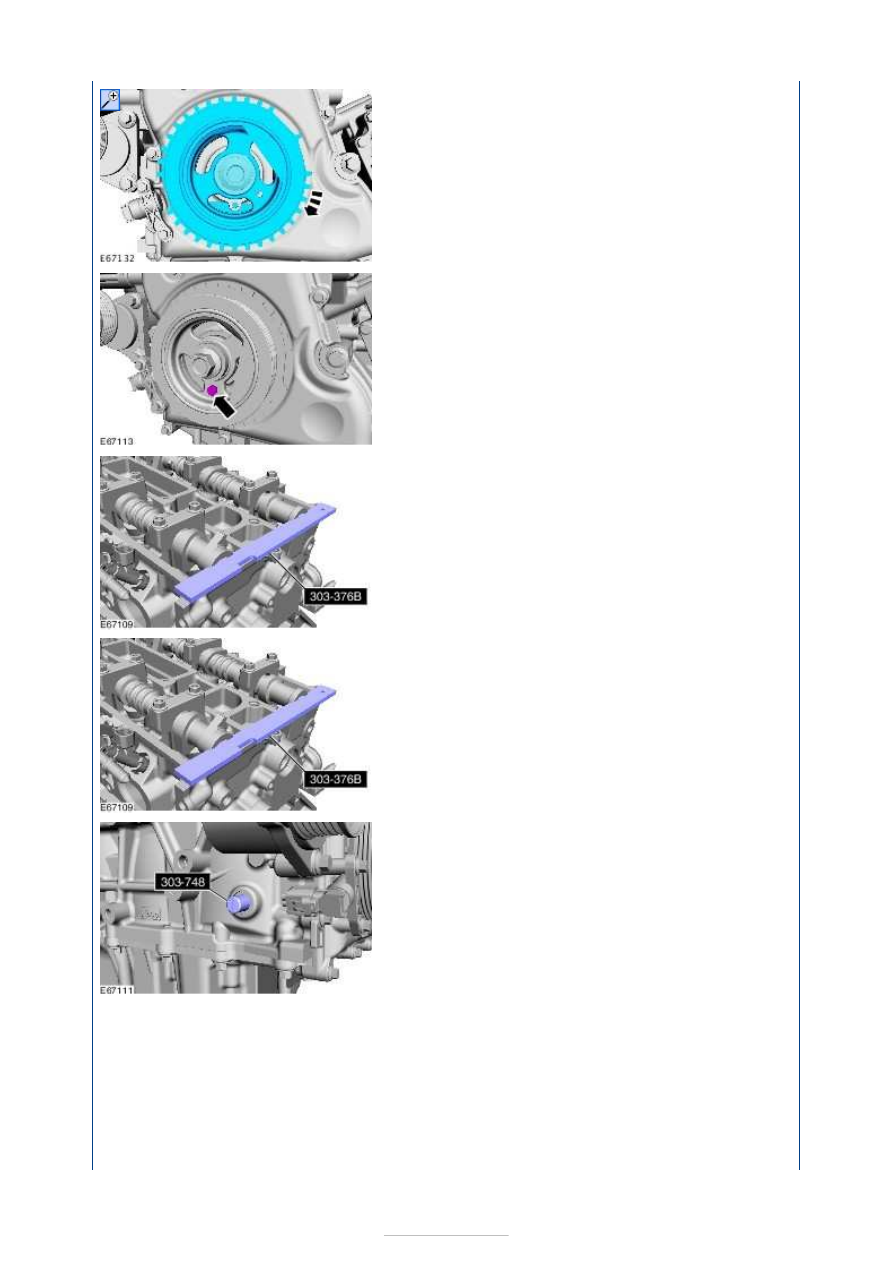

23. Attach the special tool.

Special Tool(s):

303-376B



24.

25. Attach the special tool.

Special Tool(s):

303-748













26.

WARNING: Only rotate the crankshaft

clockwise.

Turn the crankshaft until it stops against the
special tool.

27.

CAUTION: Counterhold the camshaft at

the hexagon with a wrench to prevent the
camshaft from rotating.

Torque:

72 Nm

28.

29. Tighten the M6 x 18 mm bolt finger-tight only.

30.

CAUTION: Make sure that a new bolt is

installed.

Special Tool(s):

205-072

,

205-072-02



Torque:



100 Nm
90°

Stage 1:
Stage 2:

31.











32. Remove the special tool.

Special Tool(s):

303-376B



33. Remove the special tool.

Special Tool(s):

303-748



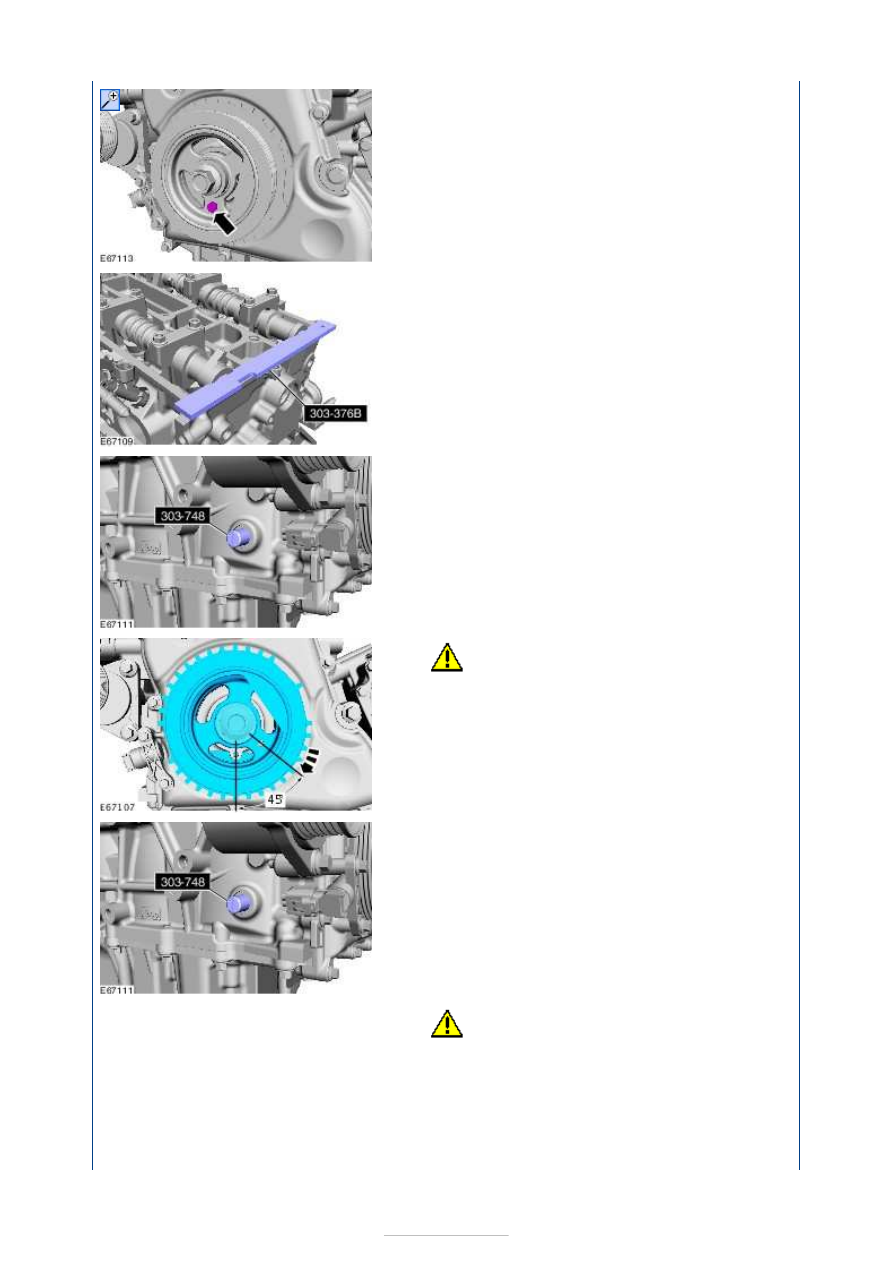

34.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft one and three quarters
until piston No. 1 is approximately 45 degrees
before top dead center (TDC).

35. Attach the special tool.

Special Tool(s):

303-748



36.

CAUTION: Only rotate the crankshaft

clockwise.

Turn the crankshaft until it stops against the
special tool.











37.

NOTE: The bolt can only be installed if the
valve timing is correct.

Tighten the M6 x 18 mm bolt finger-tight only.

38.

NOTE: The special tool can only be installed if
the valve timing is correct.

Attach the special tool.

Special Tool(s):

303-376B



39. Remove the special tool.

Special Tool(s):

303-376B



40. Remove the special tool.

Special Tool(s):

303-748



41.
