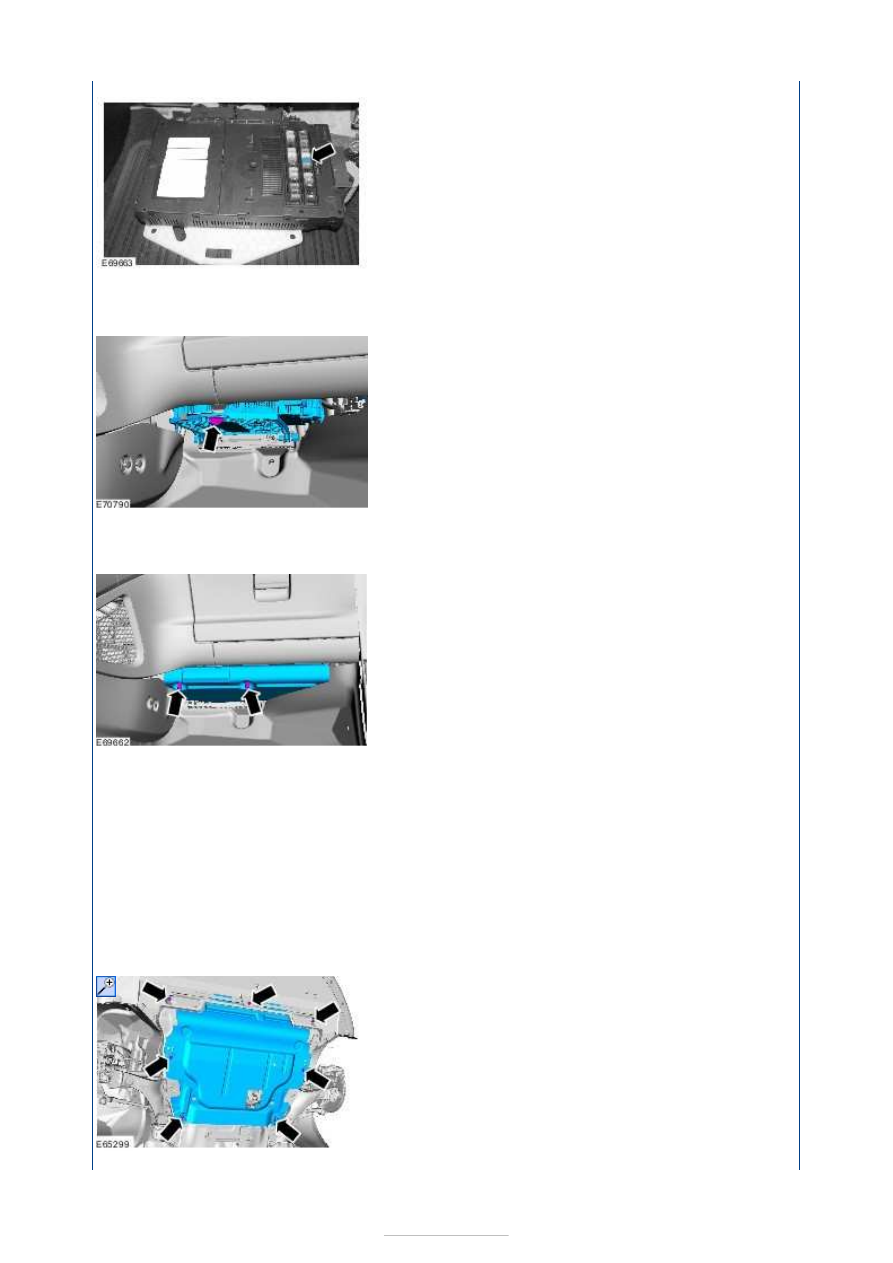

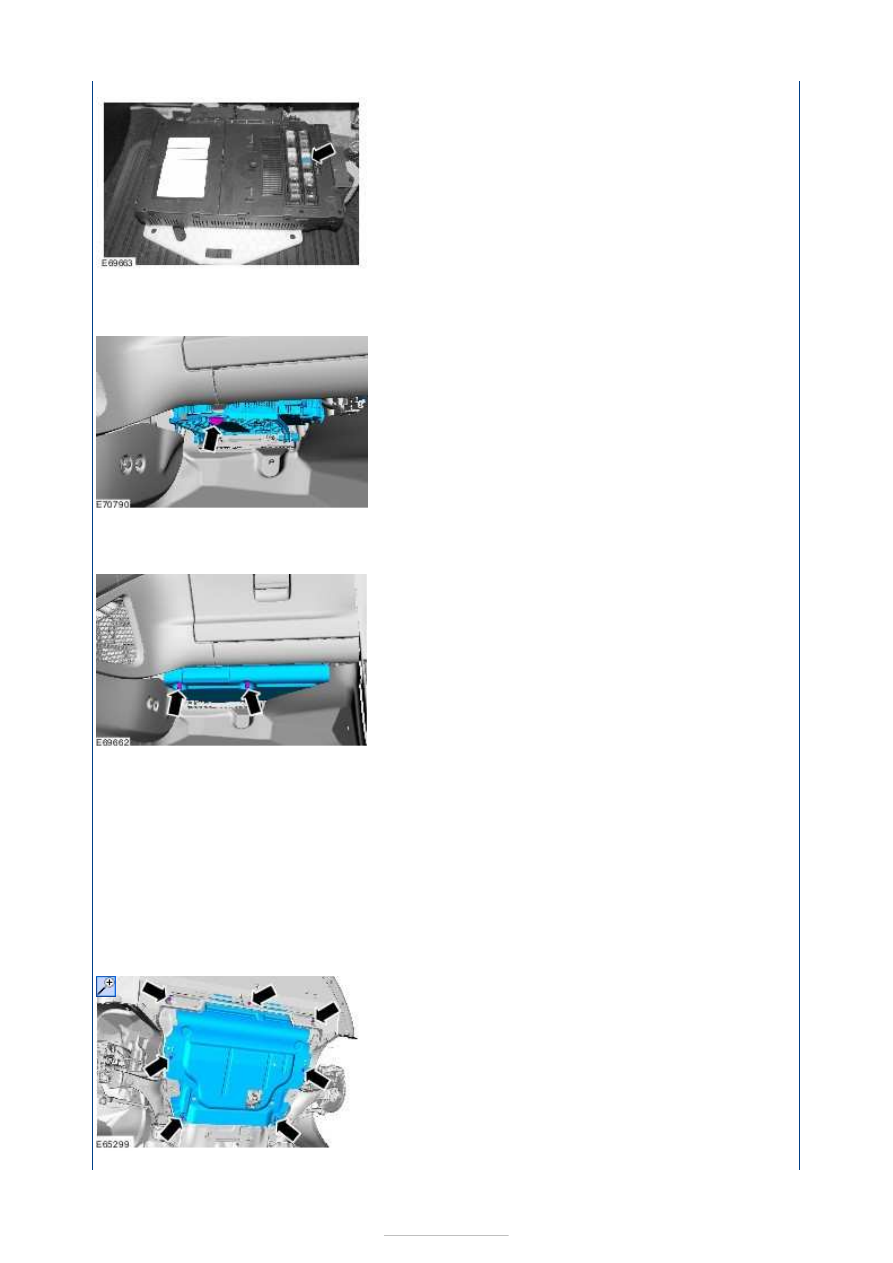

14. 14. Install fuse 23 (fuel pump relay) and close the central junction box (CJB).

15. 15. Attach the CJB.

16. 16. Install the central junction box cover.

17. 17. Reset the PCM fault memory.

Measuring the oil pressure

1. 1. Raise vehicle. REFER to: (100-02 Jacking and Lifting)

Jacking

 (Description and Operation),

Lifting

 (Description and Operation).

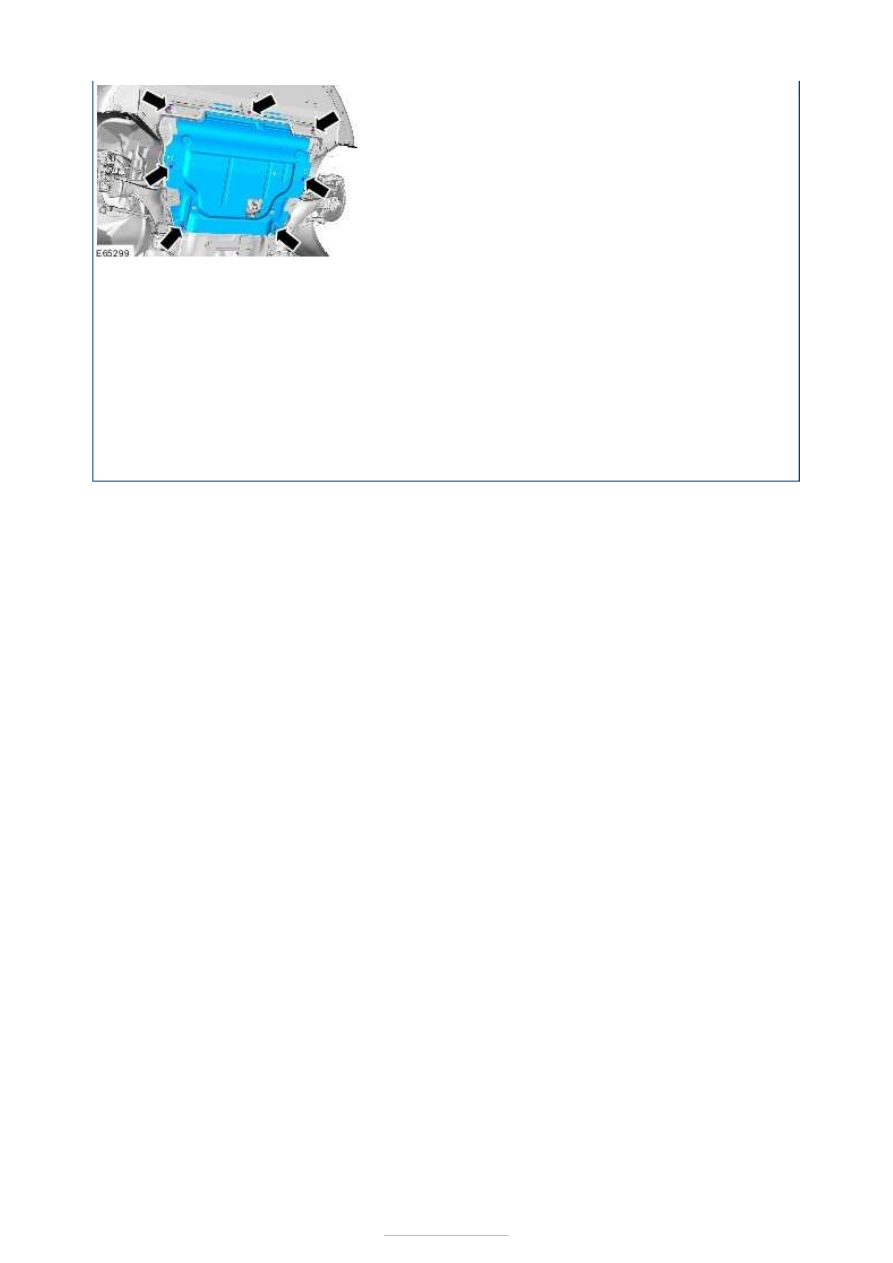

2. 2. Remove the engine undershield.

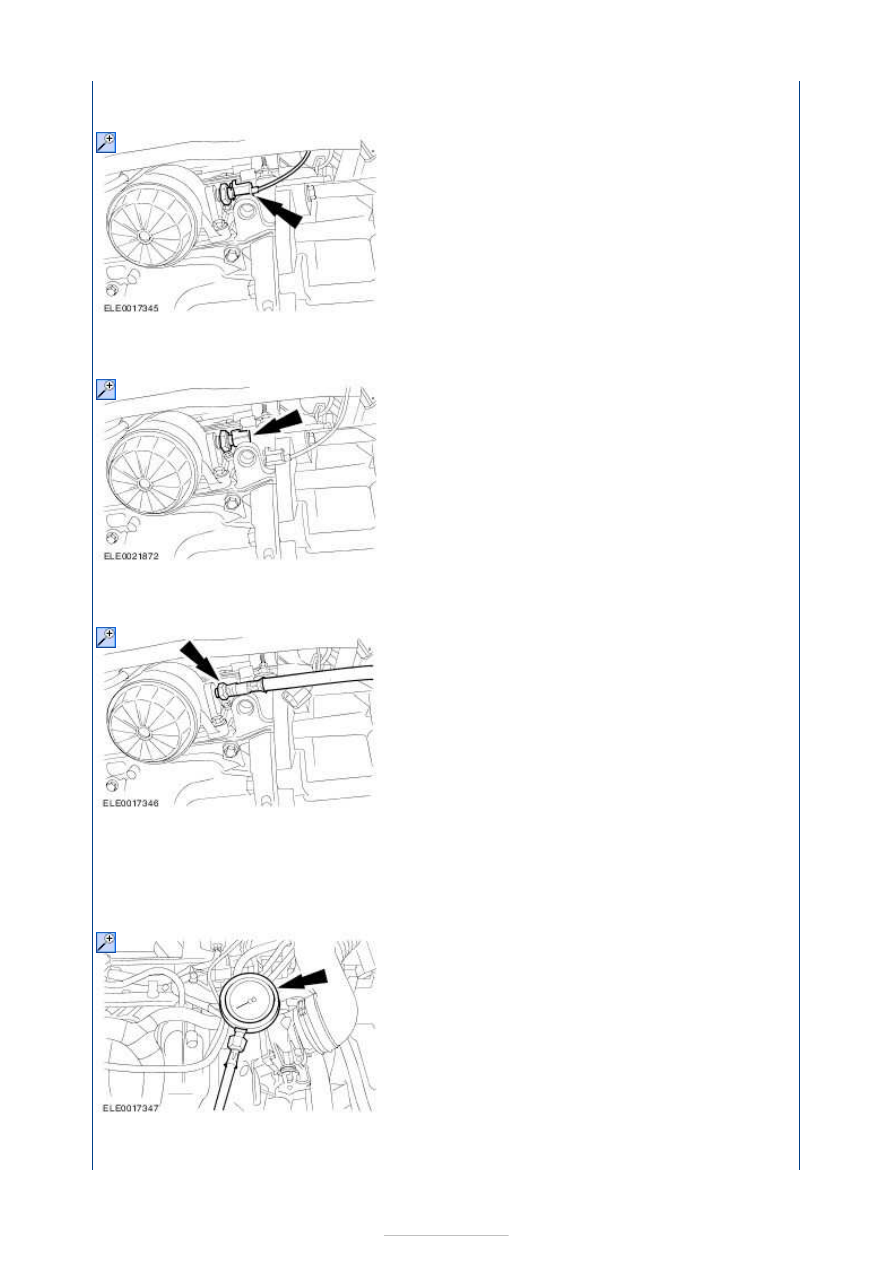

3. 3. Pull off the oil pressure switch connector.

4. 4. Remove the oil pressure switch.

5. 5. Attach the oil pressure gauge with the oil pressure gauge connector to the oil

pressure switch bore, and position it to allow reading from above.

6. 6. Lower the vehicle.

7.

NOTE: Measure the oil pressure at the specified engine speed. Measure the oil









pressure at an oil temperature of 100 °C.
NOTE: Oil pressure at 1500 rev/min: 1.3 - 2.7 bar.
NOTE: Oil pressure at 3000 rev/min: 2.3 -5.2 bar.

7. Check the oil pressure

8. 8. Raise vehicle. REFER to: (100-02 Jacking and Lifting)

Jacking

 (Description and Operation),

Lifting

 (Description and Operation).

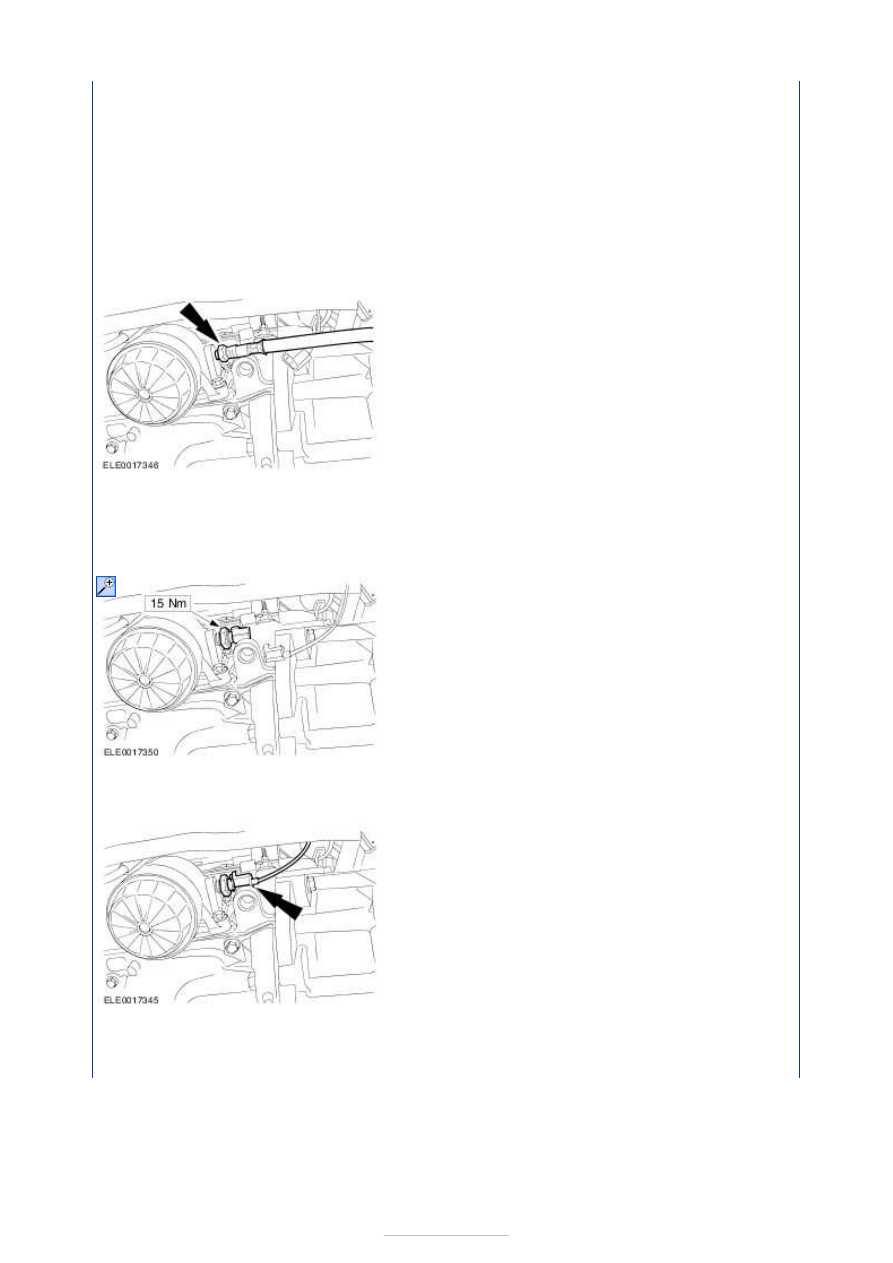

9. 9. Detach the oil pressure gauge and connector from the oil pressure switch bore.

10. 10. Coat the oil pressure switch with

adhesive

.

11. 11. Install the oil pressure switch.

12. 12. Push on the oil pressure switch connector.







13. 13. Install the engine undershield.

14. 14. Lower the vehicle.

Valve train analysis - static (engine off)

Remove the cylinder head cover.

Check all valve train components for damage and wear. Ensure that only original
components are installed and that all bolts and nuts have been tightened to the correct
tightening torque.
