Ford Galaxy / Ford S-MAX. Manual - part 161



Description

Bolts - Balancer shafts

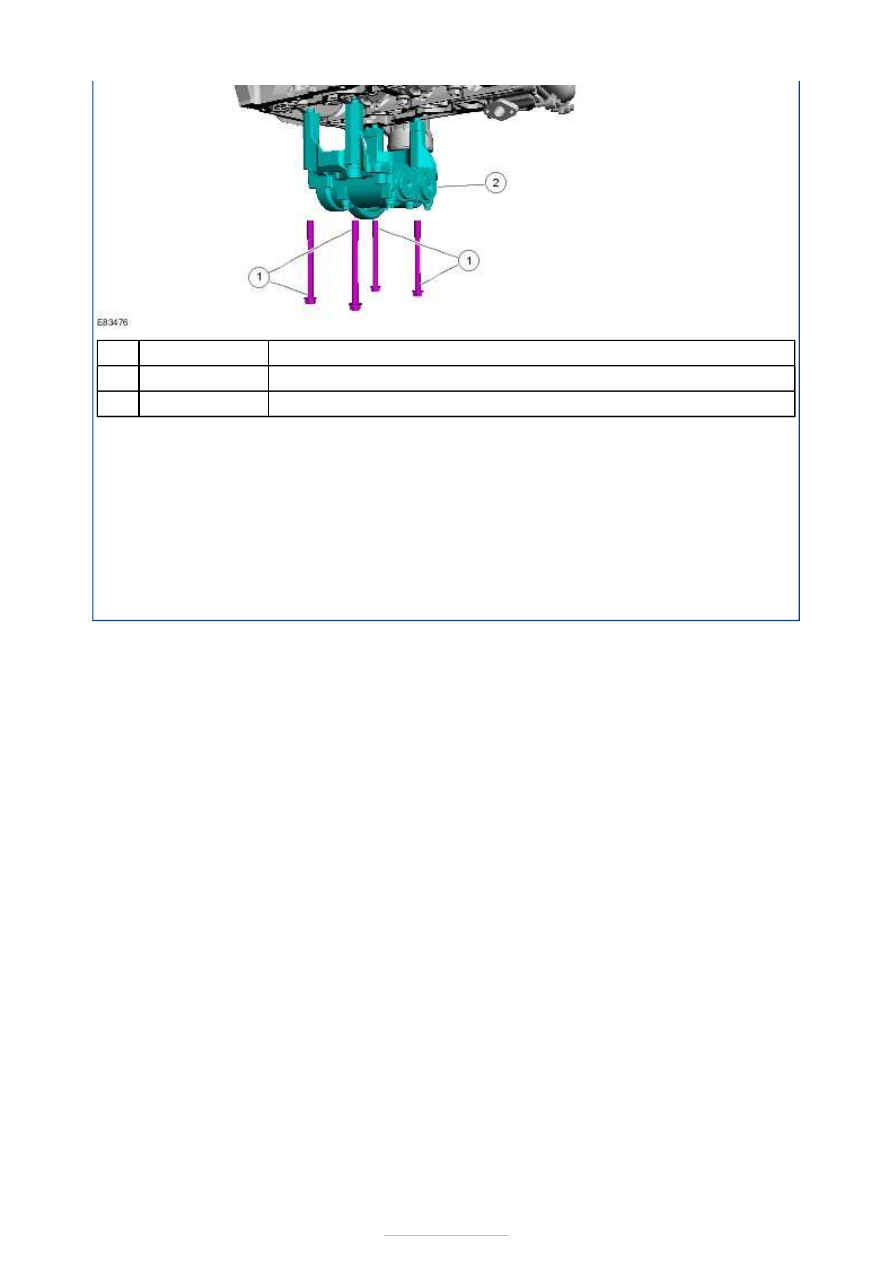

Balancer shaft unit

The 2.3L Duratec-HE has a modular balancer shaft unit with two balancer shafts. The
balancer shaft unit is incorporated in the oil pan and mounted beneath the cylinder block.

The balancer shafts are driven by the crankshaft via sprockets and rotate at twice the
crankshaft speed.

The balancer shaft unit must not be removed and stripped down in Service.

Advantages of the balancer shaft unit:

Reduces the 2nd order forces of inertia
The modular design minimises impact on engine construction

Item

1

2



Part Number

-

-

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Special Tool(s)

General Equipment

Materials

Specification

WSK-M2G349-A7

1. 1. Verify the customer concern.

2. 2. Visually inspect for obvious signs of mechanical or electrical damage.

3. 3. Resolve any obvious causes for a concern found during the visual inspection before

carrying out any further tests.

4. 4. If the concern persists, check the symptoms and continue with the Symptom

Chart.

Visual Inspection Chart

Symptom Chart

Symptom chart

Socket, Spark Plug

303-499

Use a compression tester

Name

Adhesive - Loctite 243

Mechanical

Electrical

Coolant leaks
Leaking oil.
Fuel leaks
Visibly damaged or worn parts
Loose or missing nuts or bolts

Fuse(s)
Loose or corroded connector(s)
Control unit
Damaged or worn switch(es)

Symptom

Possible Sources

Action

Loss of oil

Oil leaks on components

that are either coated in oil
themselves or on
components local to them.

*

CHECK for evidence of oil leaks on

components. Use an ultraviolet (UV) leak
tester if an oil leak is not evident.
INSTALL new gaskets or components as
required.

*

Internal or external leak at

the oil cooler.

*

CHECK whether there is an oil film on the

coolant in the coolant expansion tank.
INSTALL a new oil cooler or oil cooler
seal.

*

Leak on the crankshaft oil

seal

*

INSTALL a new crankshaft oil seal. REFER

to:

Kurbelwellendichtring vorn (303-01
Motor - 2.0L Duratec-HE (MI4),
Removal and Installation),
Kurbelwellendichtring hinten (303-01
Motor - 2.3L Duratec-HE (MI4),
Removal and Installation).

*



Leaks from oil carrying

components or basic
engine.

*

CHECK for cracks in oil-carrying

components of the basic engine by means
of a UV leak test. INSTALL new
components or seals as necessary.

*

Oil Consumption

Use of the wrong type of

engine oil.

*

DETERMINE the last type of engine oil

used and compare with the specification.
Change the engine oil to the specification.

REFER to: Spezifikationen (303-01 Motor
- 2.3L Duratec-HE (MI4), Specifications).

*

Faulty positive crankcase

ventilation (PCV) system.

Hoses or ventilation or

breather valves are
blocked. This causes
excessive pressure in the
crankcase which causes oil
to enter the combustion
chamber.

The PCV oil separator is

damaged. Oil can enter the
combustion chamber
through the intake
manifold.

*

-

-

CHECK if the PCV system is operating

correctly and repair as necessary.

*

Damaged gaskets or

mating surfaces.

Damaged cylinder head

gasket or warped mating
faces.

Worn valve stem oil seals.

Engine oil can enter the
combustion chamber
between the valve stem
and the valve guide.

*

-

-

CHECK the gaskets and mating surfaces

for damage.

Remove the cylinder head. CHECK the

condition of the mating faces and the
cylinder head gasket and CHECK the
evenness of the cylinder head and
cylinder block mating faces.

INSTALL new valve stem oil seals.

REFER to: Ventilschaftdichtringe (303-01
Motor - 2.0L Duratec-HE (MI4), Removal
and Installation).

*

-

-

Piston ring or cylinder liner

wear.

*

INSTALL a new cylinder block if

necessary.

*

Damaged cylinder liners or

excessive clearance of
engine components.

Pistons
Piston rings (clearance in

groove and end gap).

Cylinder liners

*

-
-

-

CHECK the running surfaces and

clearances of the individual engine
components. INSTALL a new cylinder
block if necessary.

*

Coolant
consumption

Cooling system

components.

*

Check the cooling system components.

REFER to: Kühlsystem (303-03
Kühlsystem - 2.0L Duratec-HE (MI4)/2.3L
Duratec-HE (MI4), Diagnosis and
Testing).

*

Oil cooler

*

INSTALL a new oil cooler.

*

Damaged gaskets or

warped mating faces.

*

CHECK the cylinder head gasket for

damage. CHECK the cylinder head for
distortion.

*

Cracks or fractures in

engine components
surrounded by coolant,
such as cylinder liners and
cylinder head combustion
chamber.

*

DETERMINE the damaged engine

component(s) and install new component
(s) as necessary.

*

Engine will not

Battery or battery cable

*

CHECK the battery, battery holder and

*

crank

battery cable(s).
REFER to: Batterie (414-01 Batterie,
Befestigung und Batteriekabel, Removal
and Installation).

Starter motor or cables.

*

CHECK the starting system.

REFER to: Anlasssystem (303-06
Anlasssystem - 2.0L Duratorq-TDCi (DW)
Diesel, Diagnosis and Testing).

*

Engine cranks but
will not start.

Fuel tank is empty.

*

CHECK the fuel level.

*

Intake Air Distribution and

Filtering

*

CHECK the intake air system.

*

Engine management

*

CHECK the engine management system.

*

Ignition system

*

CHECK the ignition system.

*

Incorrect valve timing.

*

CHECK and adjust valve timing.

REFER to: Ventilspiel einstellen (303-01
Motor - 2.3L Duratec-HE (MI4), General
Procedures).

*

Timing chain or timing

chain sprockets damaged
or broken

*

CHECK the timing chain and timing chain

sprockets. INSTALL new components as
necessary.
REFER to: Steuerkette (303-01 Motor -
2.3L Duratec-HE (MI4), Removal and
Installation).

*

Very poor power
output or fuel
consumption too
high or engine
running rough

Fuel system

*

CHECK the fuel system.

*

Intake Air Distribution and

Filtering

*

CHECK the intake air system.

*

Restricted exhaust system.

*

CHECK the exhaust system.

REFER to: Auspuffsystem - 2.3L Duratec-
HE (MI4) (309-00 Auspuffsystem -
Allgemeine Informationen - 2.0L Duratec-
HE (MI4)/2.3L Duratec-HE (MI4),
Description and Operation).

*

Engine management

*

CHECK the engine management system.

*

Ignition system is faulty

*

CHECK the ignition system.

*

Incorrect valve timing,

timing chain or timing
chain sprockets damaged

*

CHECK and adjust valve timing. INSTALL

new components as necessary. REFER to:
(303-01 Motor - 2.3L Duratec-HE (MI4))

Ventilspiel einstellen (General
Procedures),
Steuerkette (Removal and
Installation).

*

Incorrect ignition timing

*

CHECK the electronic engine controls.

*

Noisy running

Engine auxiliary

components loose or
damaged.

*

CHECK engine auxiliary components for

damage or looseness. CHECK and adjust
valve timing. INSTALL new components
as necessary. REFER to: (303-01 Motor -
2.3L Duratec-HE (MI4))

Ventilspiel einstellen (General
Procedures),
Steuerkette (Removal and
Installation).

*

Noisy running,
misfiring, backfiring
or knocking

Incorrect fuel

*

DETERMINE which type of fuel was last

put in the tank (note the country specific
fuel specifications).

*

Water in fuel or fuel

contaminated.

*

CHECK the fuel system for water or other

contamination.

*

Incorrect valve timing,

timing chain or timing
chain sprockets damaged

*

CHECK and adjust valve timing. INSTALL

new components as necessary. REFER to:
(303-01 Motor - 2.3L Duratec-HE (MI4))

*
