Installation

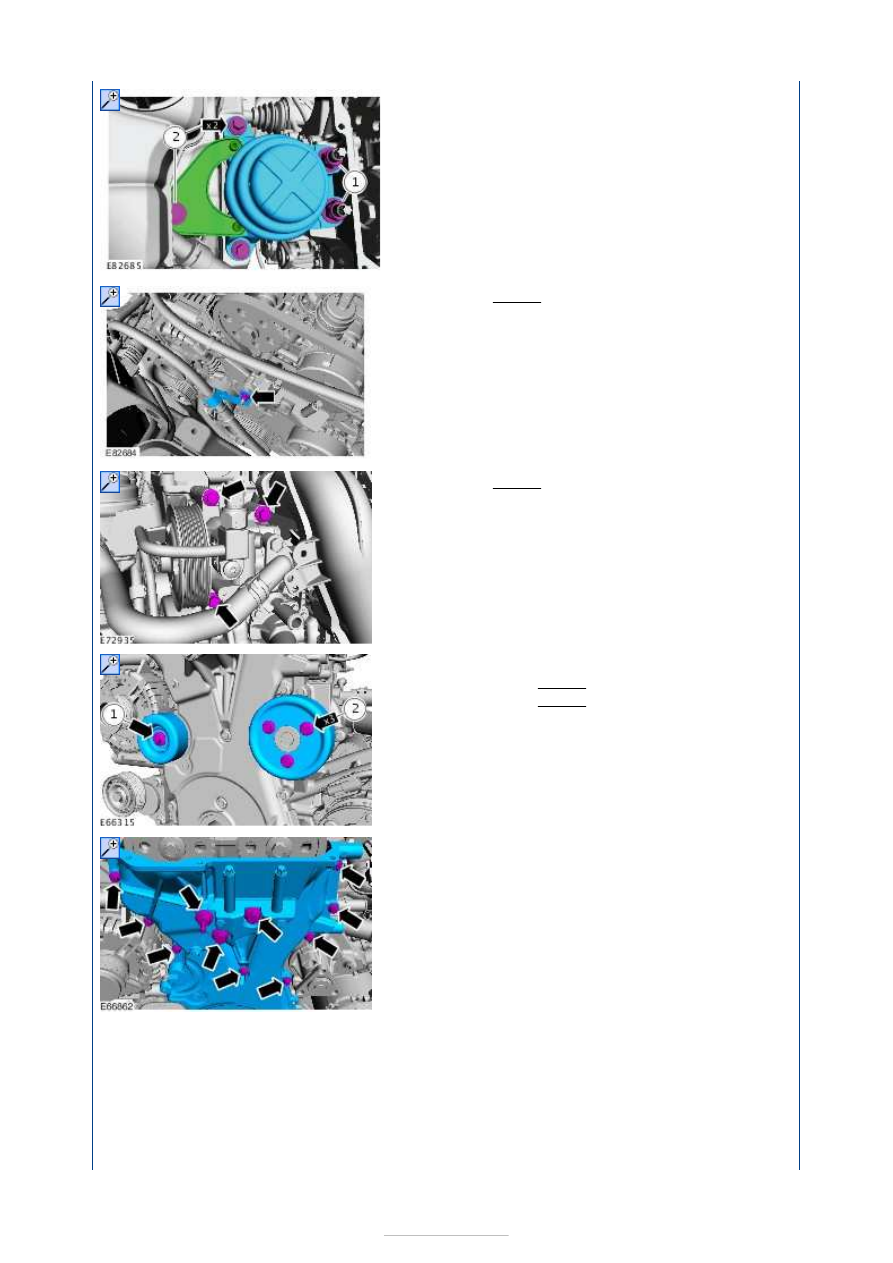

7. Torque: 15 Nm

8. Torque: 25 Nm

9.

1. Torque: 25 Nm
2. Torque: 20 Nm

10.

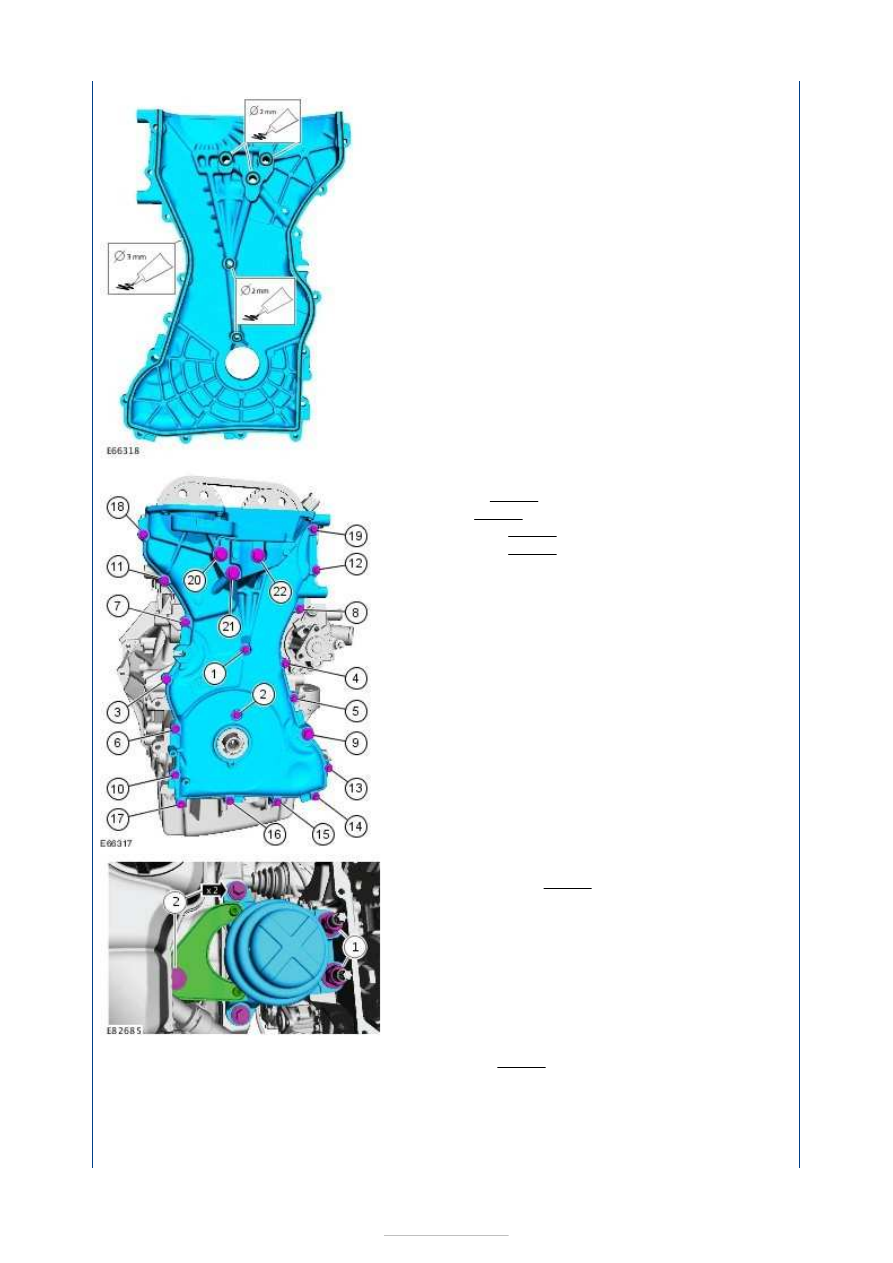

1. To install reverse the removal procedure.

2.

Apply sealant to the engine front cover
(bead diameter: 3 mm).











Material:

Silicone Sealant LB (WSE-

M4G323-A4 / 2U7J-M4G323-AA)



3. Torque:

1-8 10 Nm
9 48 Nm
10-19 10 Nm
20-22 48 Nm

4.

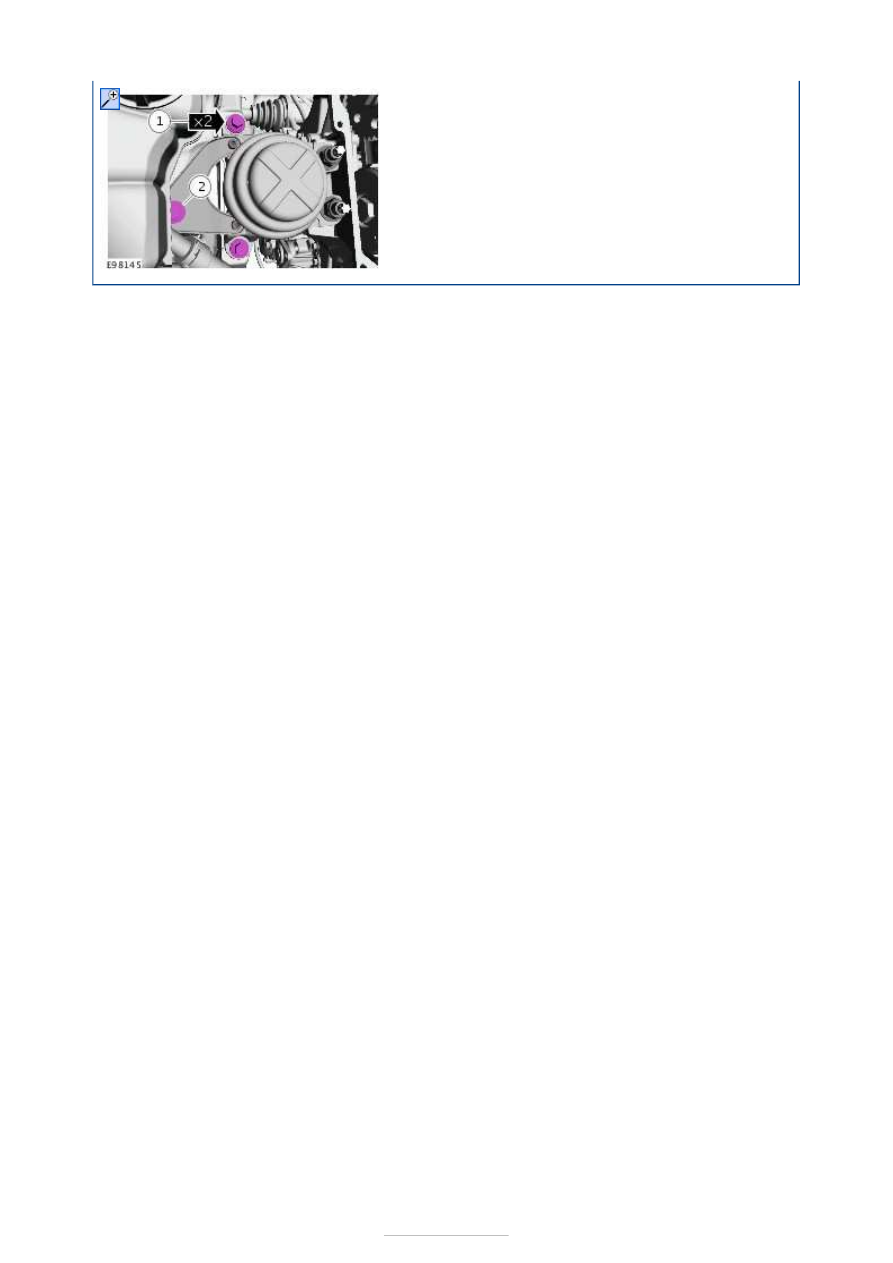

1. Torque: 80 Nm
2.

NOTE: Only tighten the bolts finger
tight at this stage.

3. Remove the trolley jack.

5. Torque: 90 Nm









Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Timing Chain

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

100-010
Remover, O-Ring Seal

303-376B
Alignment Plate, Camshaft

2 mm punch

1. Refer to:

Engine Front Cover

 (303-01C Engine -

2.3L Duratec-HE (118kW/160PS) - MI4, Removal
and Installation).

2.

2. Special Tool(s):

100-010



3. General Equipment:

2 mm punch



3.

CAUTION: Counterhold the camshaft at

the hexagon with a wrench to prevent the
camshaft from rotating.

4.

5.
