Ford Galaxy / Ford S-MAX. Manual - part 174

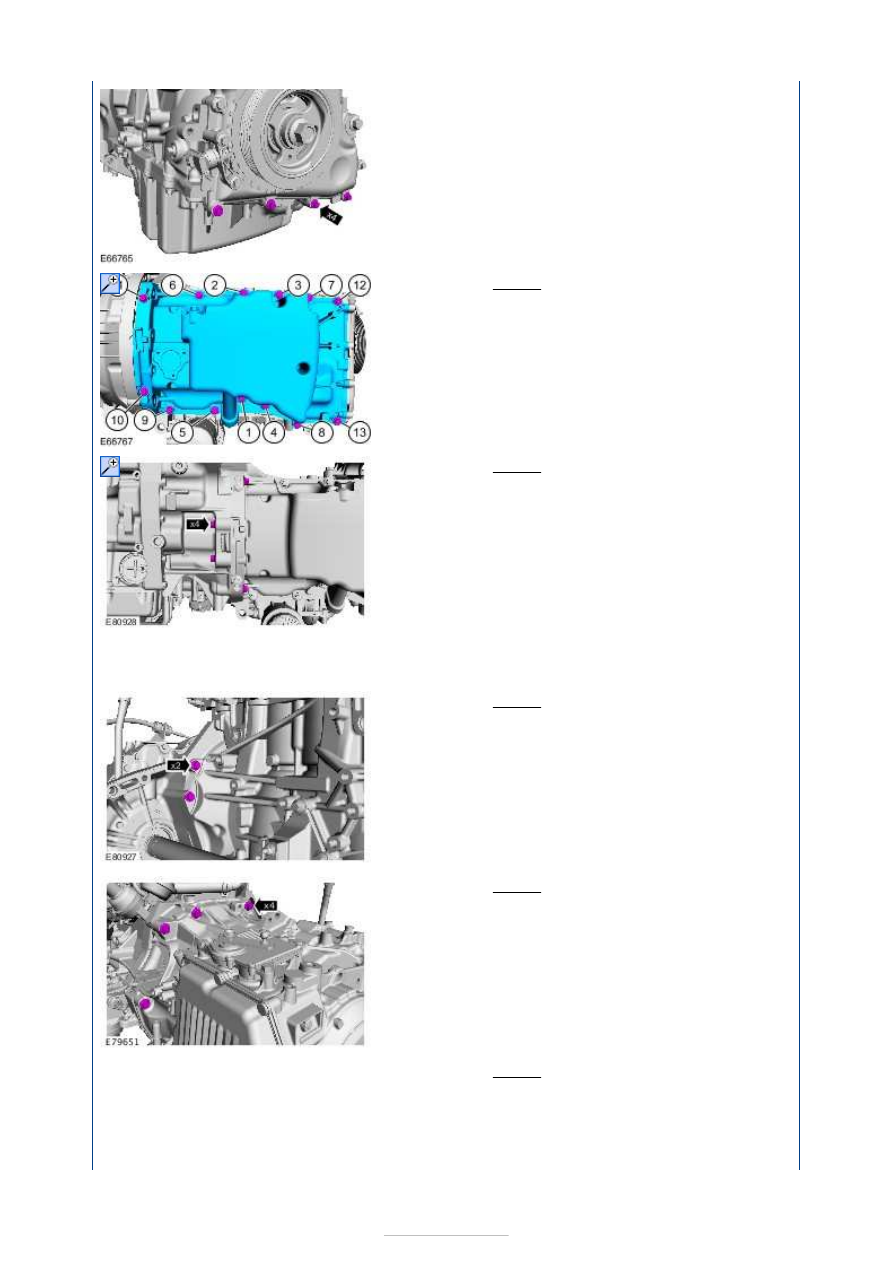

Vehicles With Automatic Transmission (front wheel
drive)

3. Torque: 25 Nm

4. Torque: 48 Nm

5. Torque: 48 Nm

6. Torque: 48 Nm

7. Torque: 36 Nm











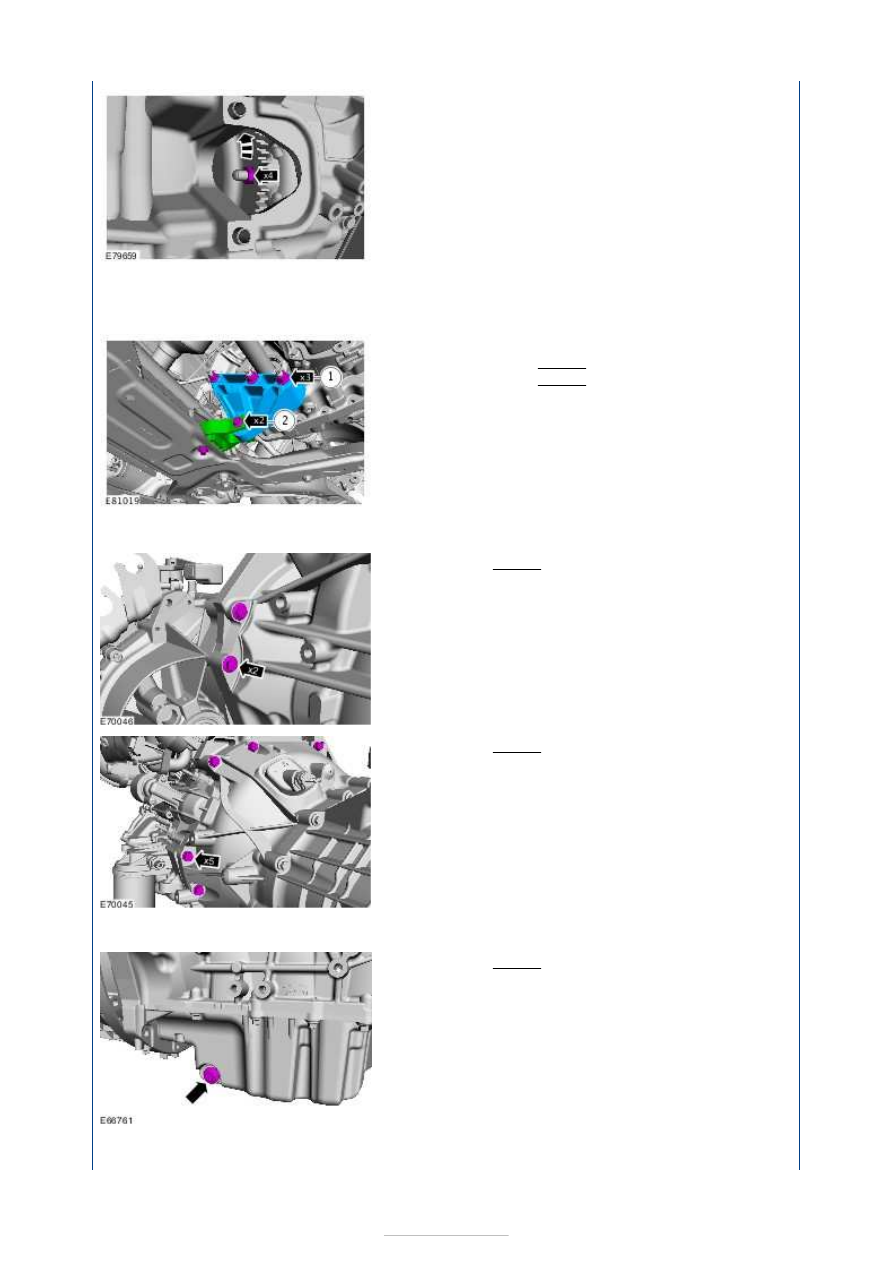

Vehicles With Manual Transmission (front wheel drive)

All Vehicles

8. Refer to: Anlasser (303-06A Anlasssystem - 2.0L

Duratec-HE (MI4)/2.3L Duratec-HE (MI4),
Removal and Installation).

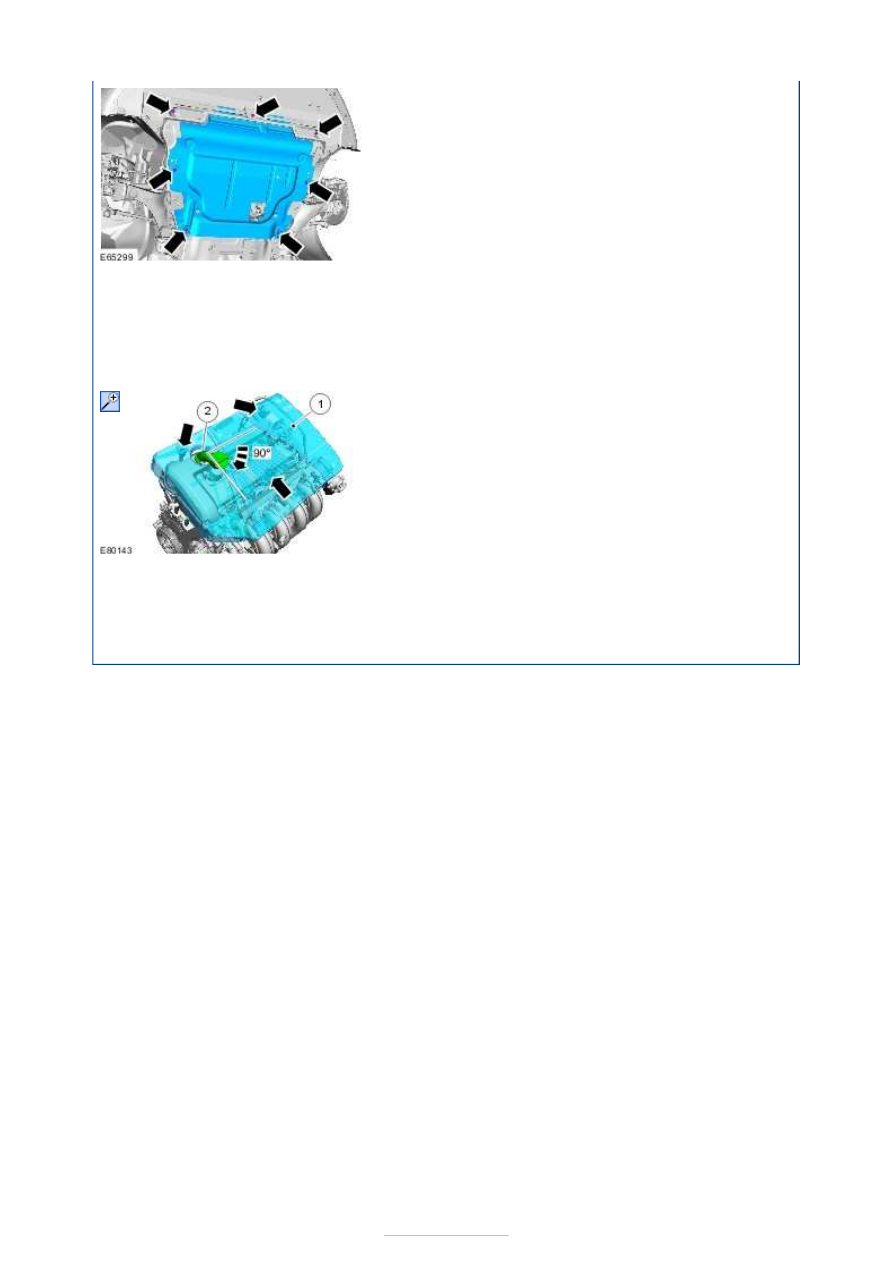

9.

1. Torque: 48 Nm
2. Torque: 80 Nm

10. Torque: 48 Nm

11. Torque: 48 Nm

12. Torque: 25 Nm

13.











14. Refer to: Batterie abklemmen (414-01 Batterie,

Befestigung und Batteriekabel, General
Procedures).

15. Refer to: Luftfilter (303-12A Ansaugsystem -

2.0L Duratec-HE (MI4)/2.3L Duratec-HE (MI4),
Removal and Installation).

16.

17. Fill the engine with engine oil.

Refer to: Spezifikationen (303-01B Motor - 2.3L
Duratec-HE (MI4), Specifications).
Material:

Engine Oil - 5W-30 (WSS-M2C913-B)







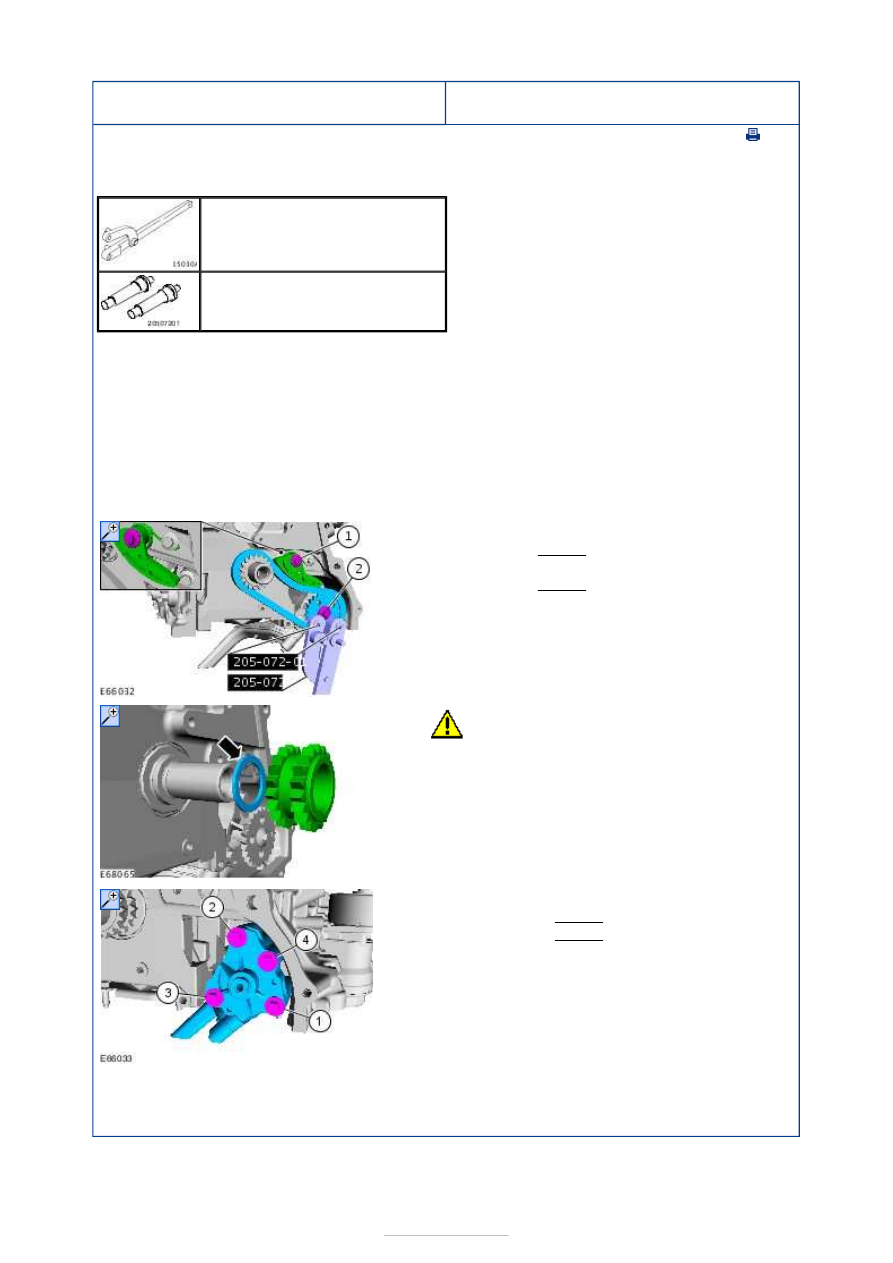

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Oil Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

1. Remove the following items:

1. Refer to:

Timing Chain

 (303-01C Engine -

2.3L Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2. Refer to:

Oil Pan

 (303-01C Engine - 2.3L

Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2.

1. Torque: 10 Nm
2. Special Tool(s):

205-072

,

205-072-01



Torque:

25 Nm

3.

CAUTION: Make sure that a new friction

washer is installed.

4. Torque:

10 Nm
23 Nm

Stage 1:
Stage 2:

1. To install, reverse removal procedure
