Ford Galaxy / Ford S-MAX. Manual - part 155

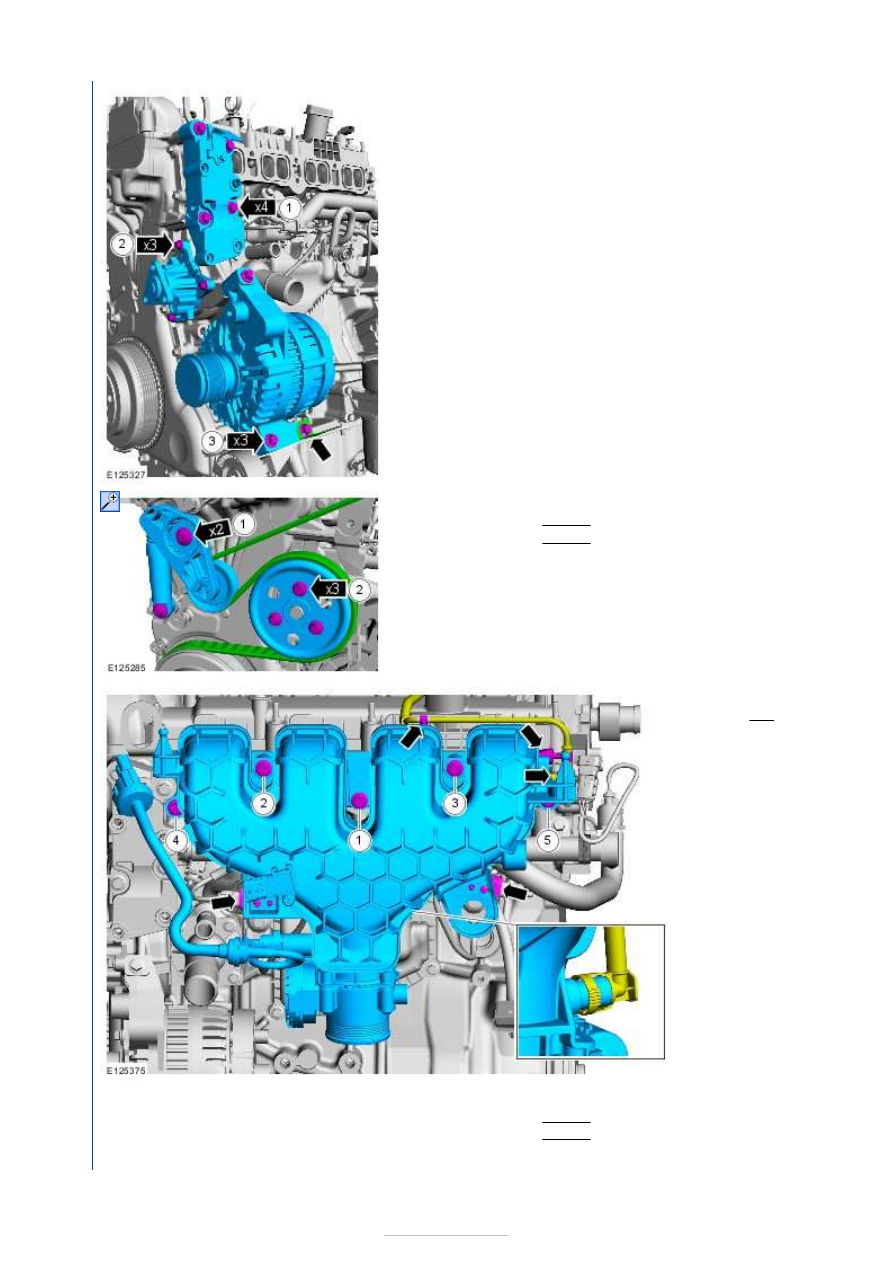

13.

1. Torque: 24 Nm
2. Torque: 20 Nm

14. Torque:

Nm

15.

1. Torque: 24 Nm
2. Torque: 10 Nm

Special Tool(s):

303-397









16.

17. Special Tool(s):

303-397

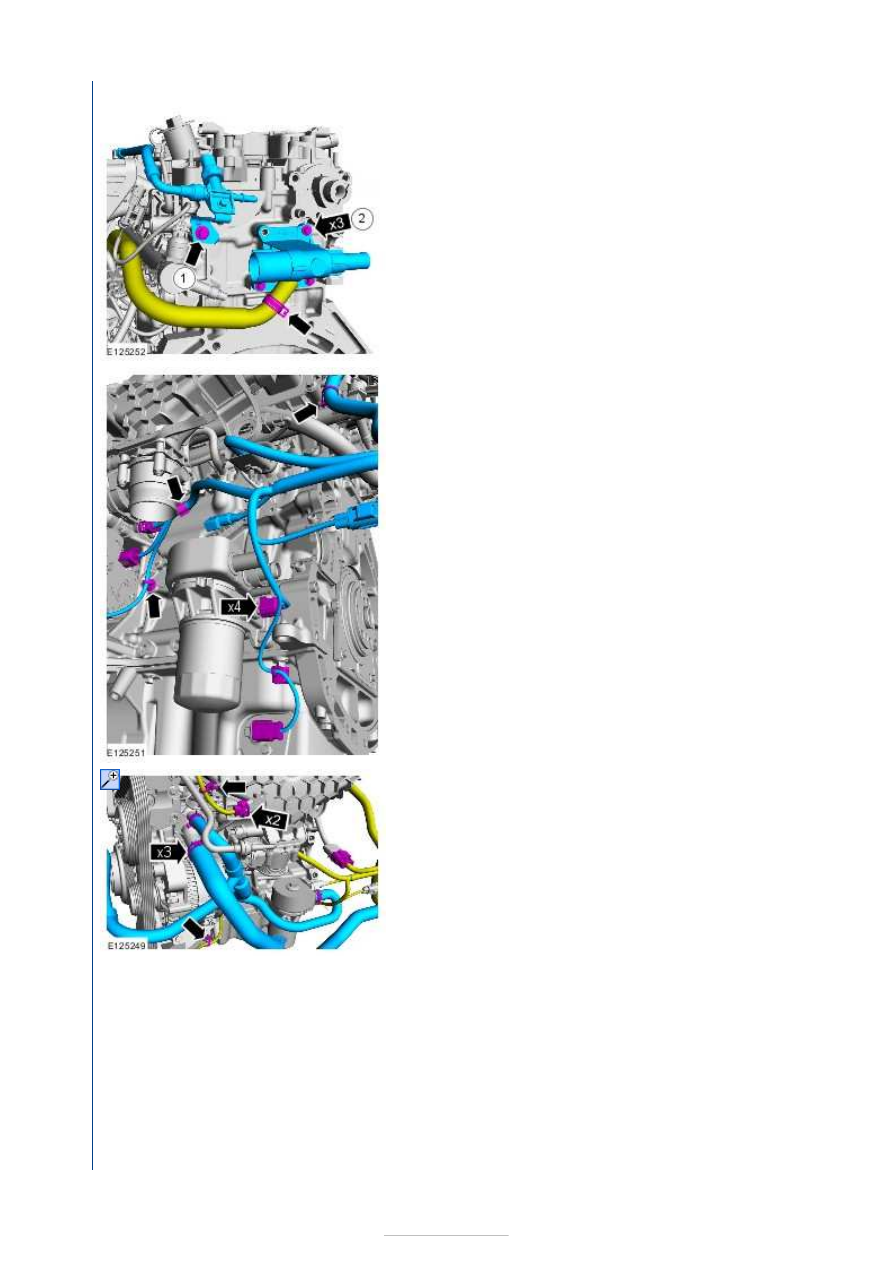

18.







19. Torque:

1 10 Nm
2 24 Nm

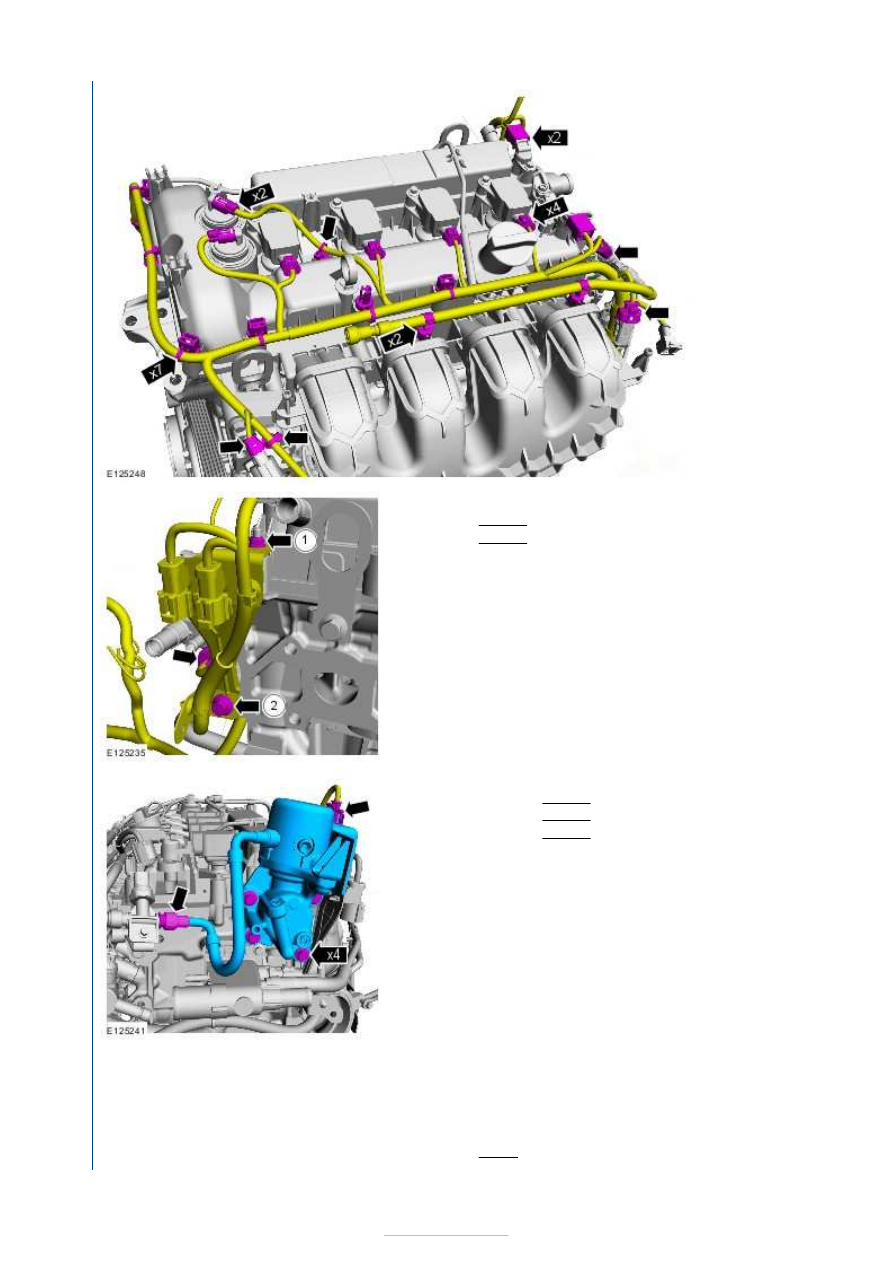

20.

1. Torque: 10 Nm
2. Torque: 10 Nm

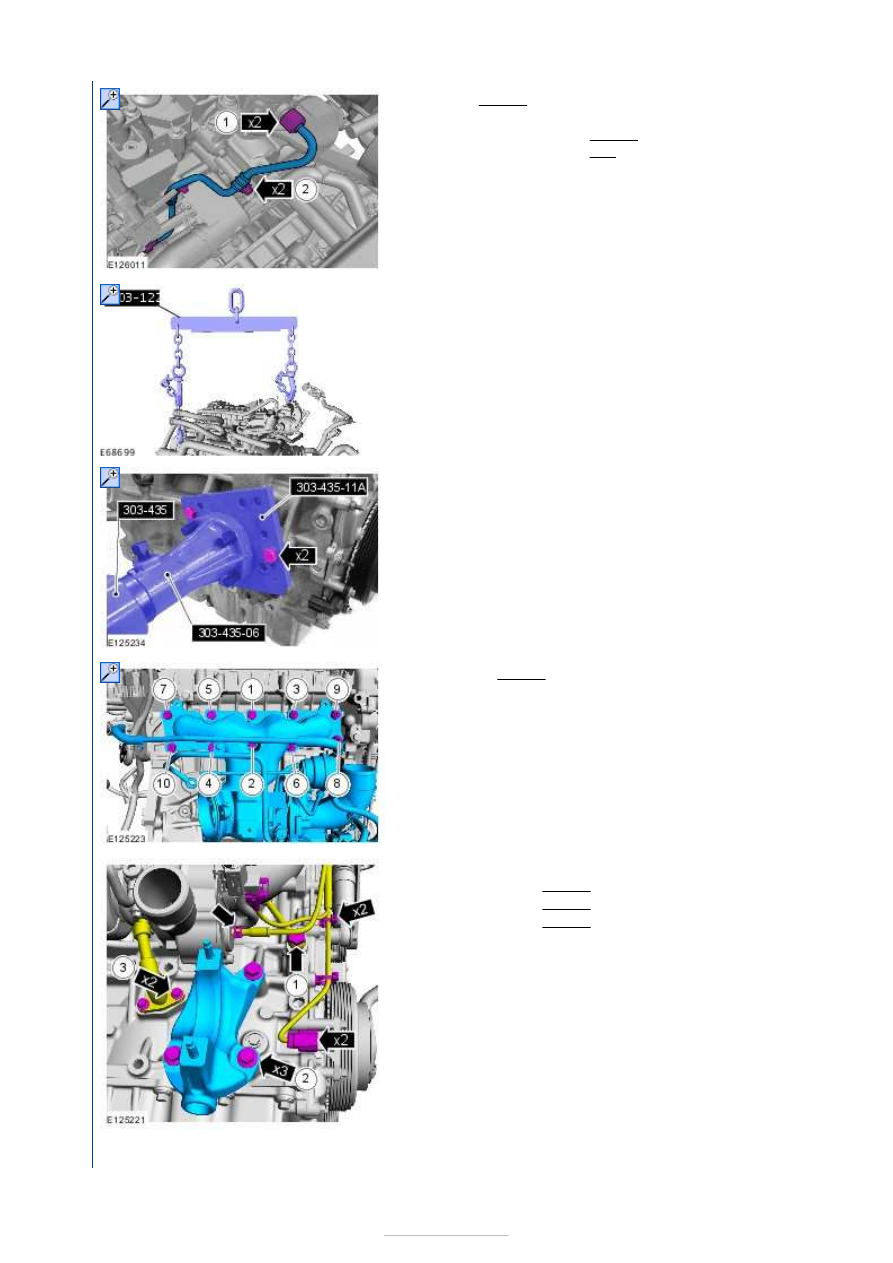

3. Torque: 20 Nm

21.

NOTE: Make sure that a new component is installed.
NOTE: Only tighten the nuts and bolts finger tight at
this stage.

22. Torque:

1 7 Nm







2 10 Nm
1

10 Nm
45°

Stage 1:
Stage 2:

23. Install the Special Tool(s):

303-122



24. Remove the Special Tool(s):

303-435

,

303-435-06

,

435-11A



25. Torque: 50 Nm

26.

1. Torque: 25 Nm
2. Torque: 48 Nm
3. Torque: 10 Nm

Special Tool(s):

303-397



27.
