Torque:



Engine - 2.0L EcoBoost SCTi (149kW/203PS)
- MI4 - Engine Accessories

S-MAX/Galaxy 2006.5 (02/2006

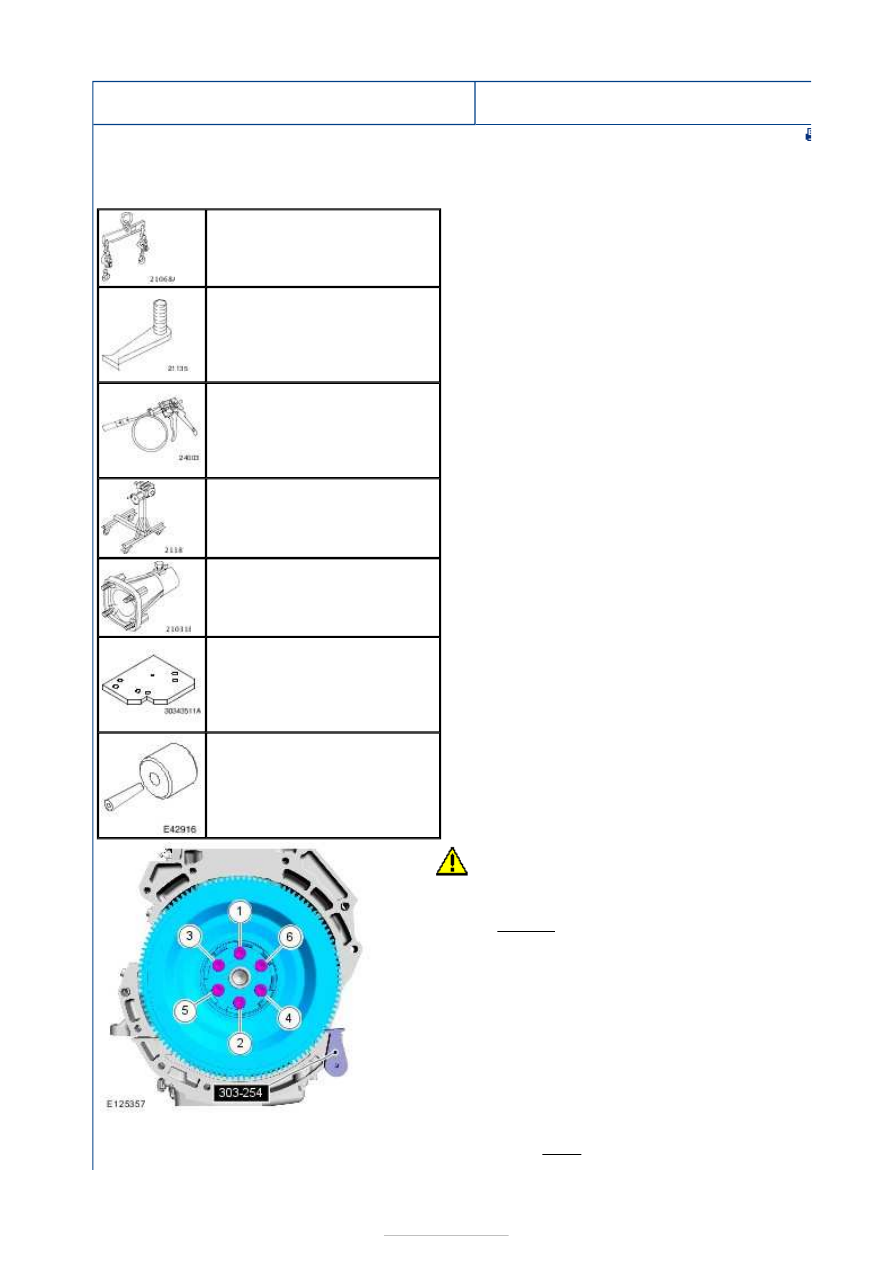

Installation

Special Tool(s)

303-122
Lifting Bracket, Engine

303-254
Locking Tool, Flywheel

303-397
Remover/Installer, Hose Clamp

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

303-435-11A
Mounting Plate for 303-435-06

310-128
Installer Set, Teflon Seal

1.

CAUTION: Make sure that new bolts are

installed.

Special Tool(s):

303-254



Torque:

112 Nm

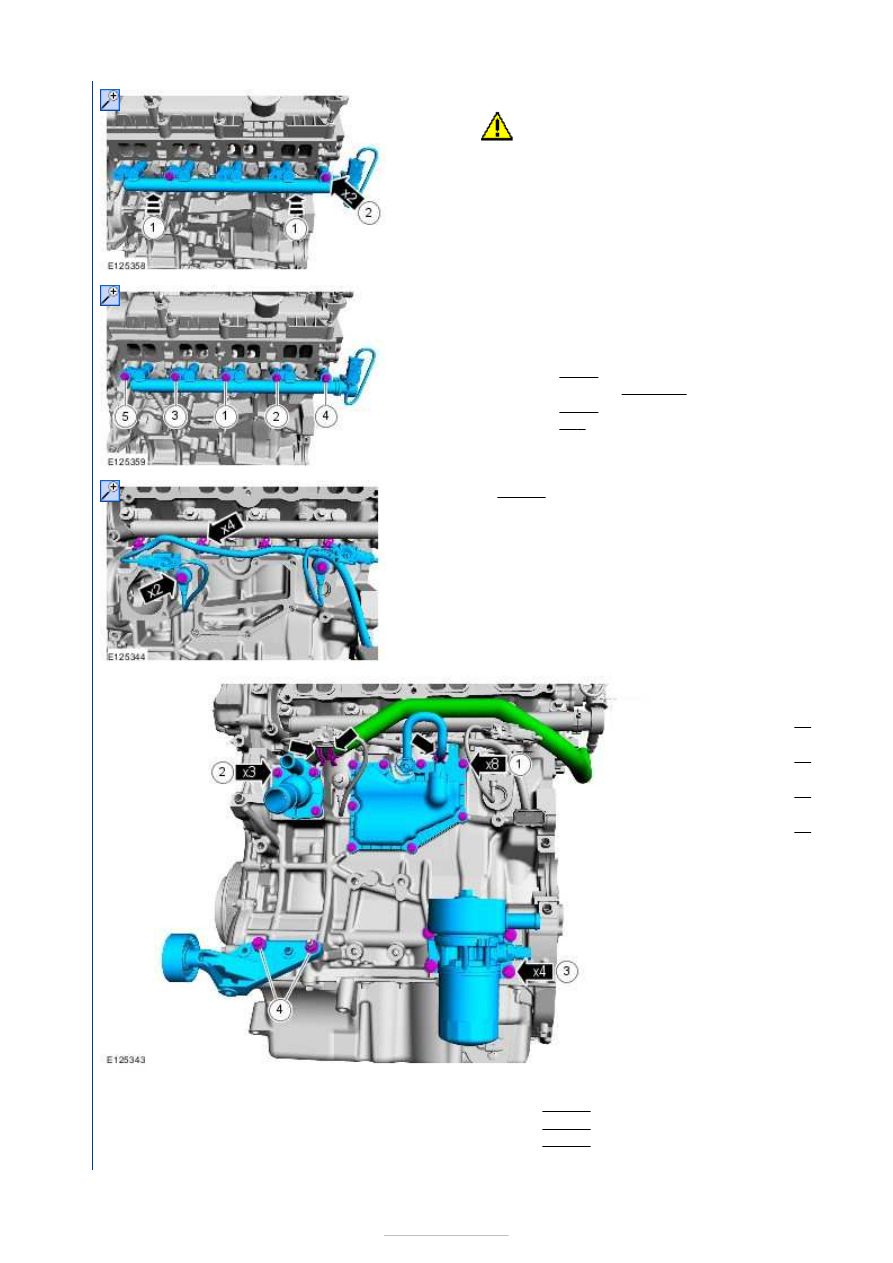

2.

1. Torque: 8 Nm

















2. Torque: 24 Nm

3.

CAUTIONS:

Take extra care when handling the components.

Make sure that the area around the component

is clean and free of foreign material.
NOTE: Make sure that a new component is installed.

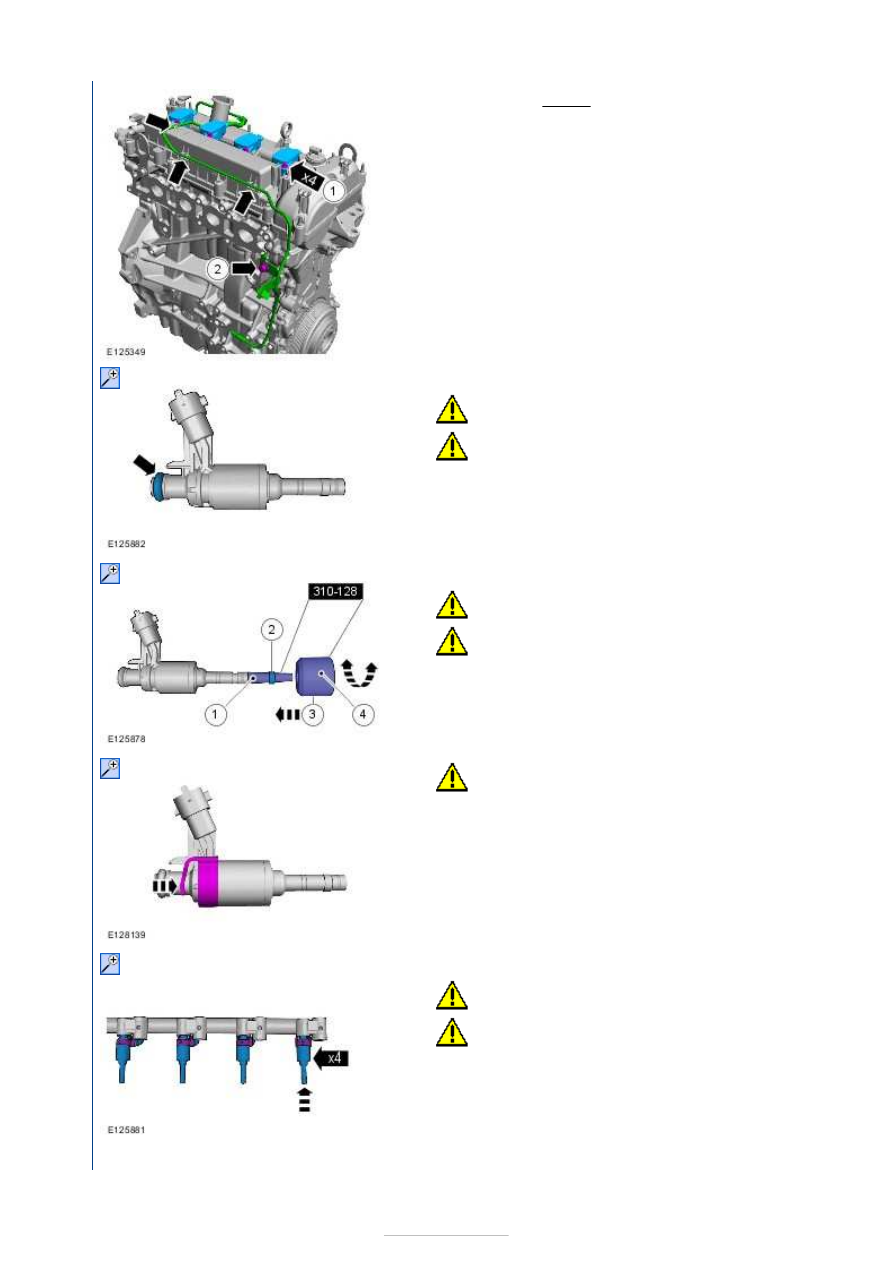

4.

CAUTIONS:

Take extra care when handling the components.

Make sure that the area around the component

is clean and free of foreign material.

1. Special Tool(s):

310-128



2.

NOTE: Make sure that a new component is
installed.

3. Special Tool(s):

310-128



5.

CAUTION: Take extra care when handling the

components.
NOTE: Make sure that a new component is installed.

6.

CAUTIONS:

Take extra care when handling the components.

Make sure that the area around the component

is clean and free of foreign material.
NOTE: Only use moderate force.











7.

1.

CAUTION: Only use moderate force.

2.

NOTE: Only tighten the bolts finger tight at
this stage.

8.

NOTE: Only tighten the bolts finger tight at this
stage.

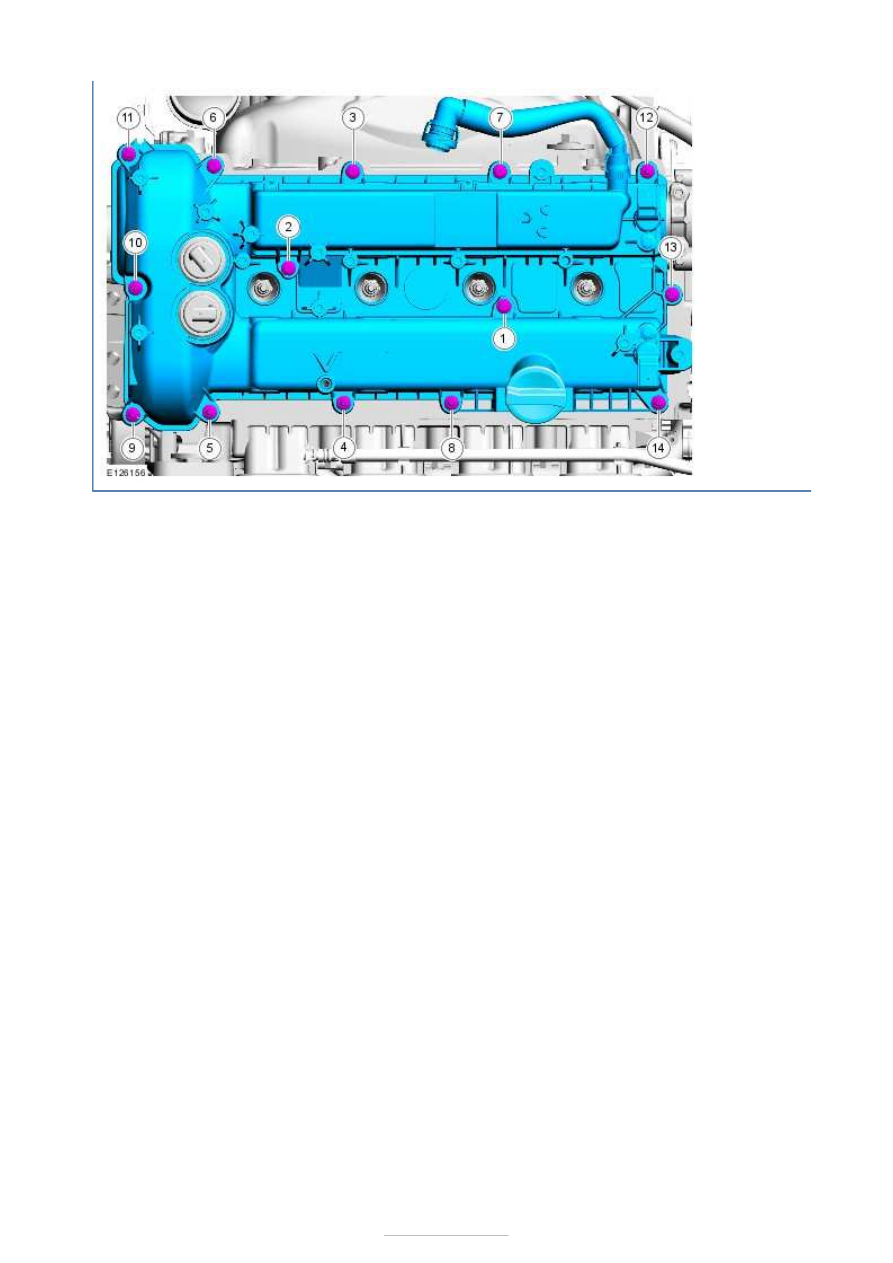

9. Torque:

8 Nm
Loosen: 3 turn(s)
8 Nm
26°

Stage 1:
Stage 2:
Stage 3:
Stage 4:

10. Torque: 20 Nm

11.

1. Torque:

10 Nm

2. Torque:

10 Nm

3. Torque:

25 Nm

4. Torque:

24 Nm
Special
Tool(s):

303
397

12.

1. Torque: 24 Nm
2. Torque: 10 Nm
3. Torque: 24 Nm
