Ford Galaxy / Ford S-MAX. Manual - part 152

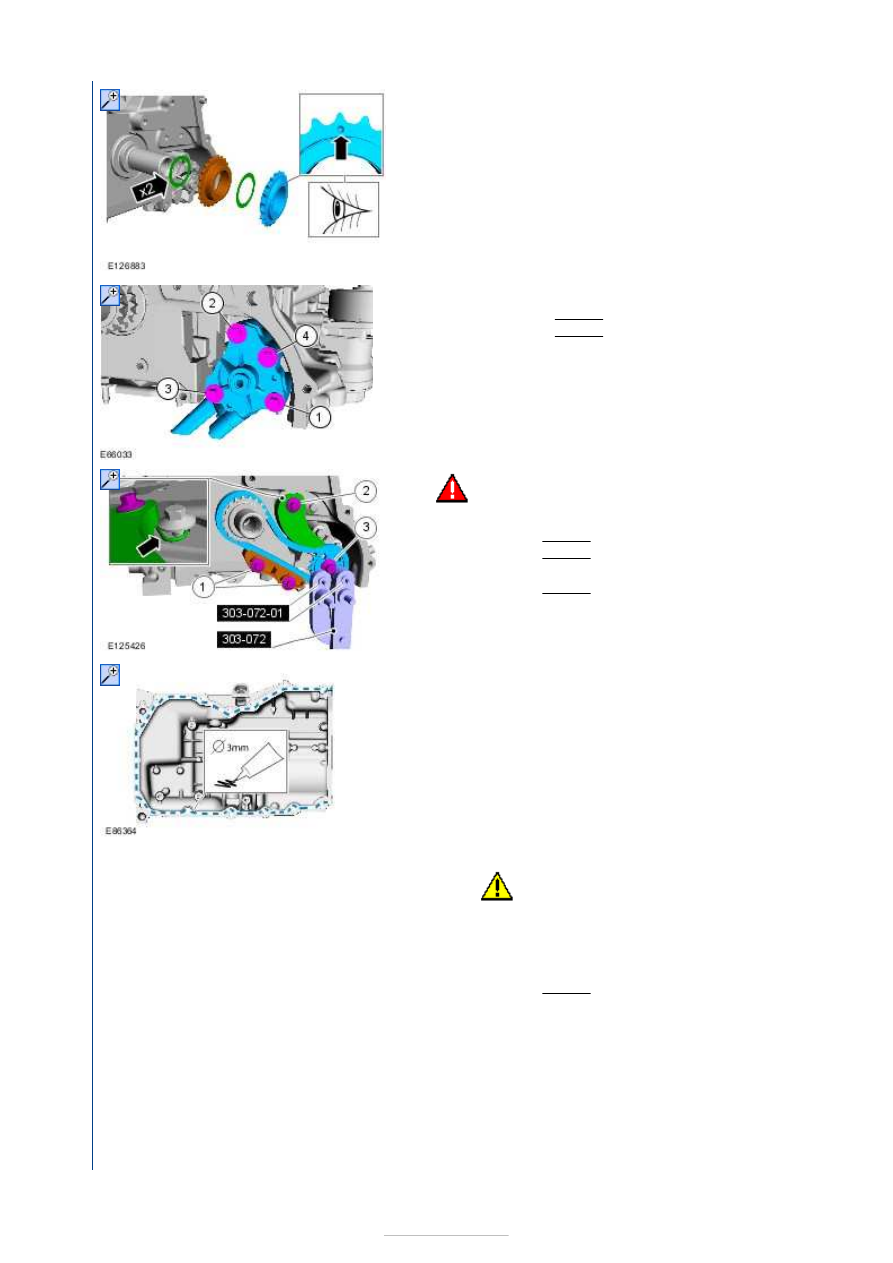

3. Torque:

10 Nm
20 Nm

Stage 1:
Stage 2:

4.

WARNING: Take extra care when handling the

compressed spring.

1. Torque: 10 Nm
2. Torque: 10 Nm
3. Special Tool(s):

205-072

,

205-072-01



Torque:

25 Nm

5. Material:

Silicone Sealant LB (WSE-M4G323-A4 / 2U7J

M4G323-AA)



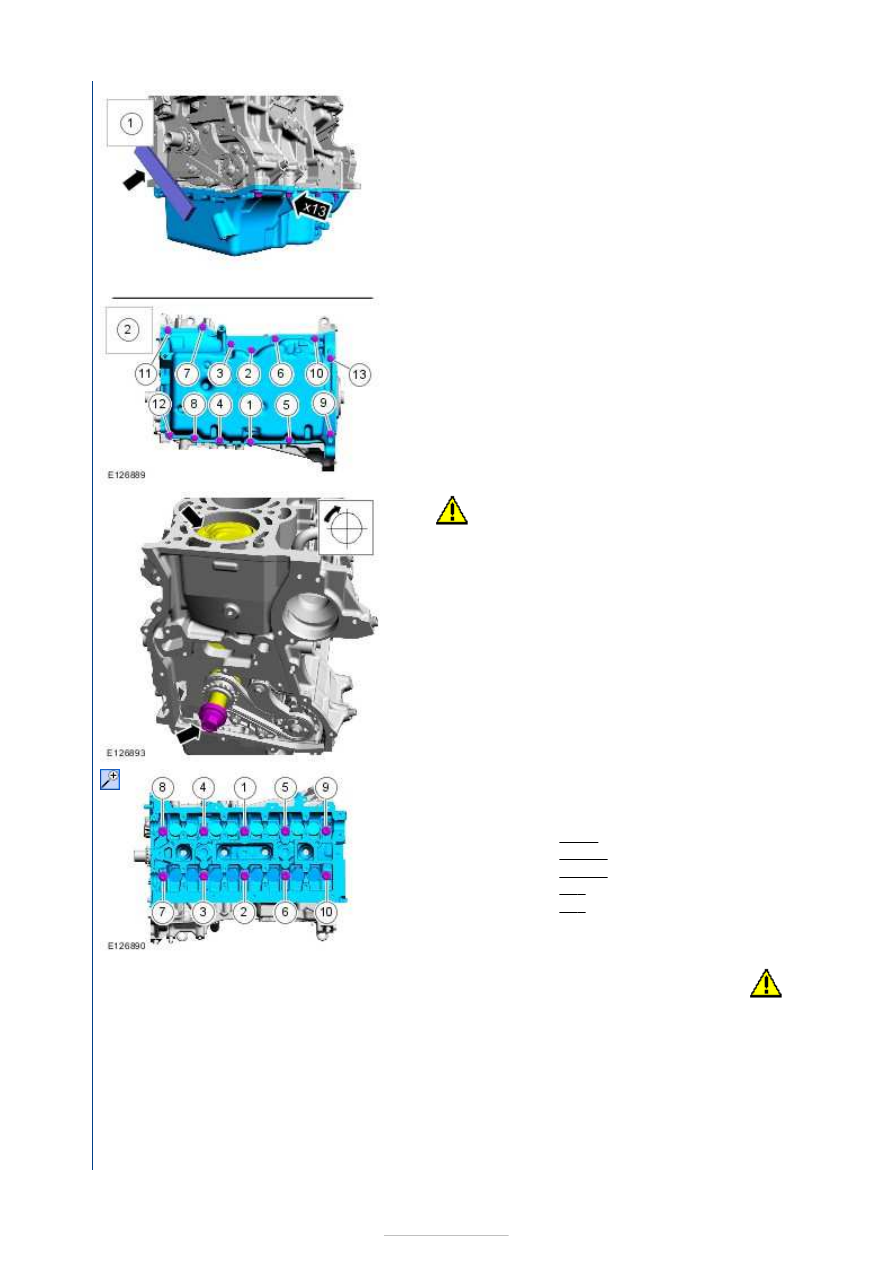

6.

1.

CAUTION: Make sure that the components

are aligned.
NOTE: Only tighten the bolts finger tight at this
stage.

General Equipment:

Round-ended steel rule



2. Torque: 20 Nm









7.

CAUTION: Only rotate the crankshaft clockwise.

Rotate the crankshaft until piston No. 1 is approximately 20
mm before top dead center (TDC).

8. Install

Torque:



7 Nm
15 Nm
55 Nm
90°
90°

Stage 1:
Stage 2:
Stage 3:
Stage 4:
Stage 5:

9.

CAUTION:

Make sure
that the
components
are installed
to the position
noted before
removal.

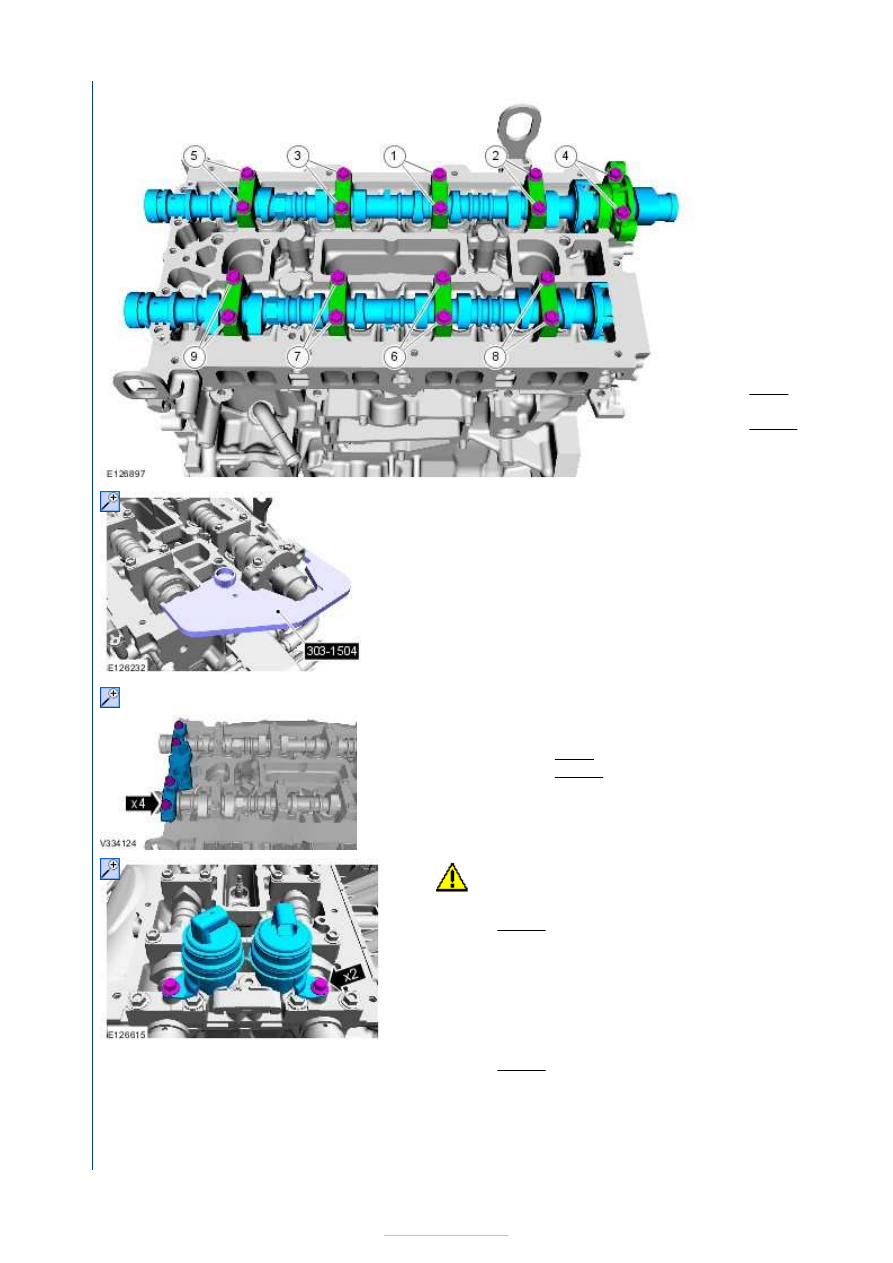

Install the







camshafts
approximately at
valve overlap
position cylinder
No. 4.

10. Tighten each

bolt 2 turns at a
time.

Material:

Oil - 5W-
(WSS-M2C913
C)



Torque:

7 Nm

16 Nm

Stage 1:

Stage 2:

11. Install the Special Tool(s):

303-1504



12. Tighten each bolt 2 turns at a time.

Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:

13.

CAUTION: Make sure that the components are

installed to the position noted before removal.

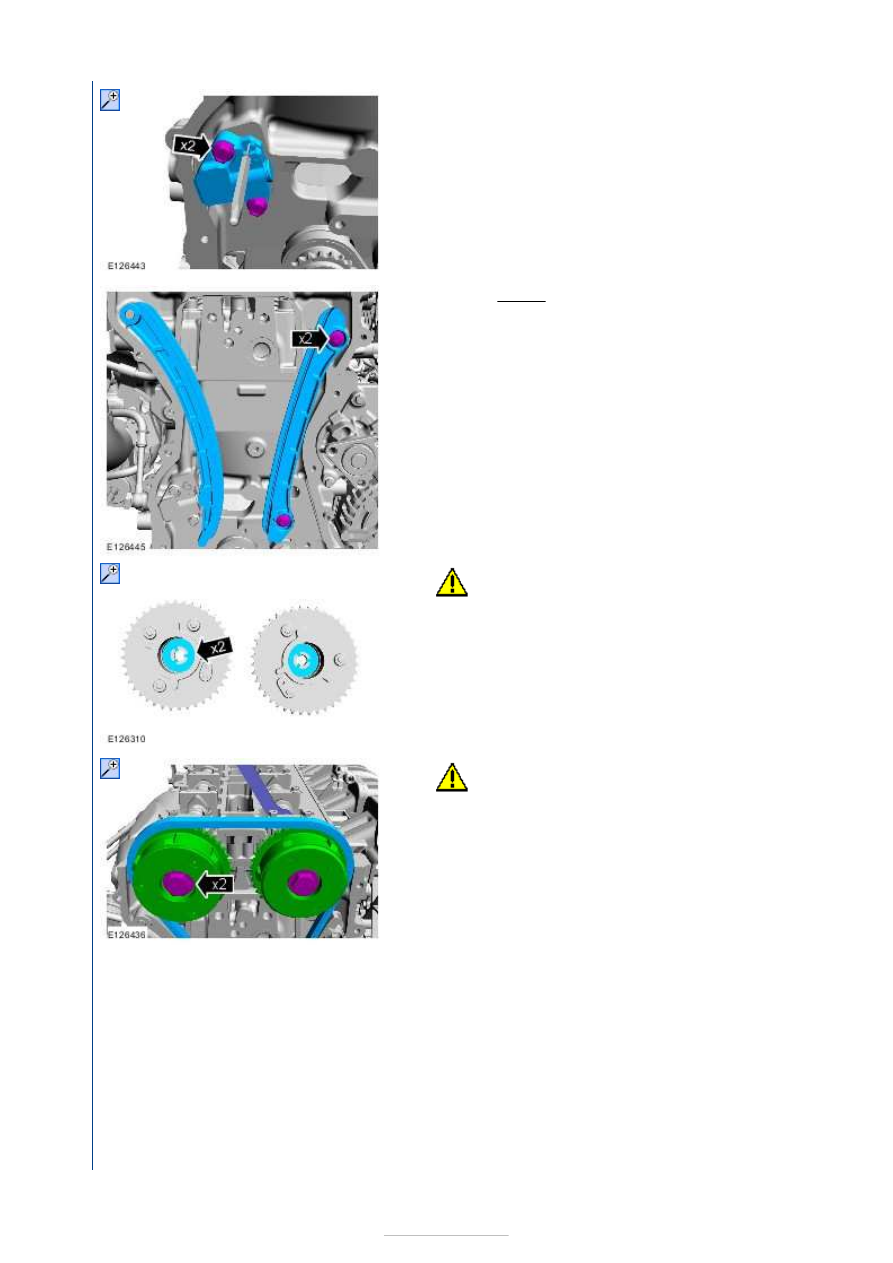

Torque:

10 Nm

14. Torque: 10 Nm









15. Torque: 10 Nm

16.

CAUTION: Make sure that a new friction washer is

installed.

17.

CAUTION: Make sure that the components are

installed to the position noted before removal.
NOTE: Only tighten the bolts finger tight at this stage.

18. General Equipment:

2 mm punch
