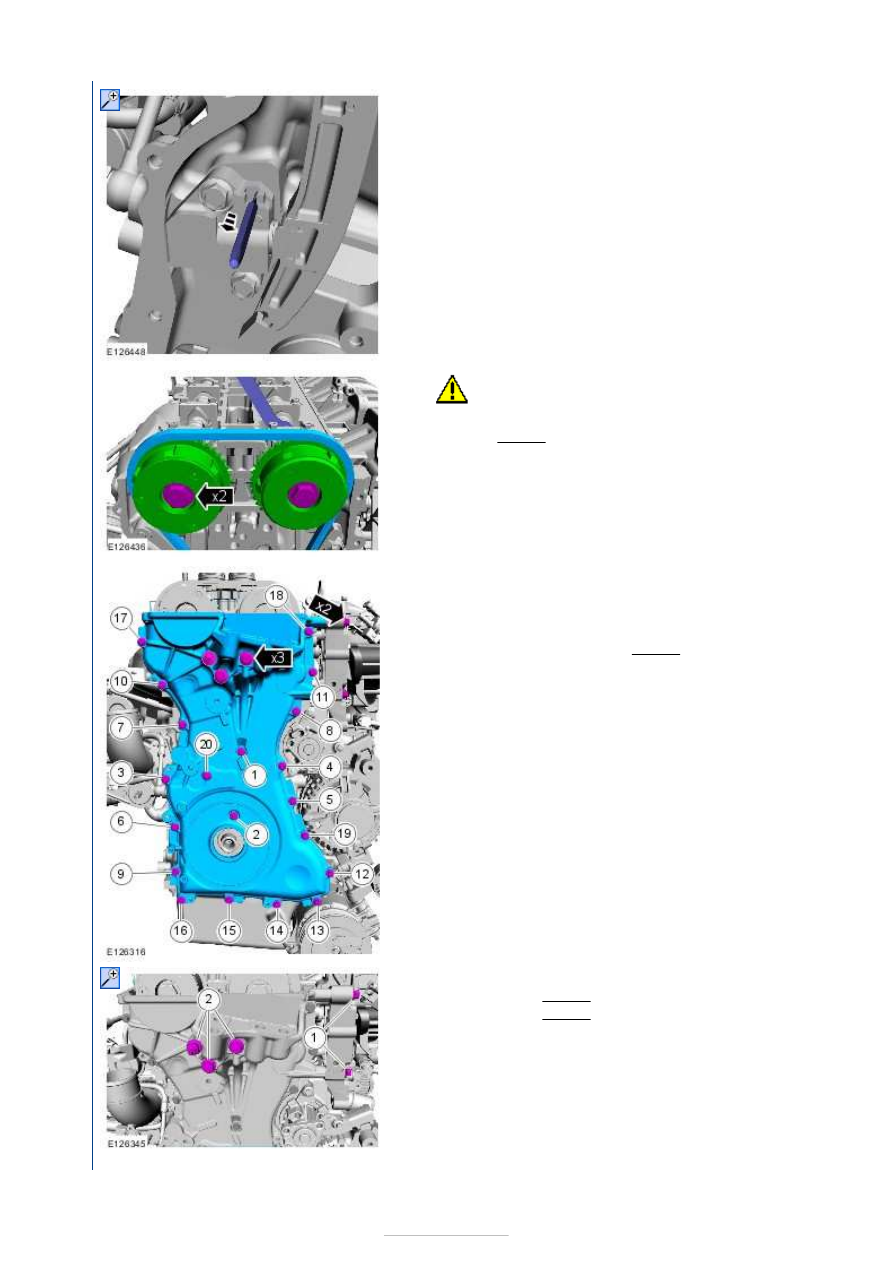

19.

CAUTION: Use an open-ended wrench to prevent

the component from turning.

Torque:

72 Nm

20.

1.

NOTE: Install all the bolts finger tight
before final tightening.

2. Torque:

1 - 20 10 Nm

21.

1. Torque: 24 Nm
2. Torque: 47 Nm









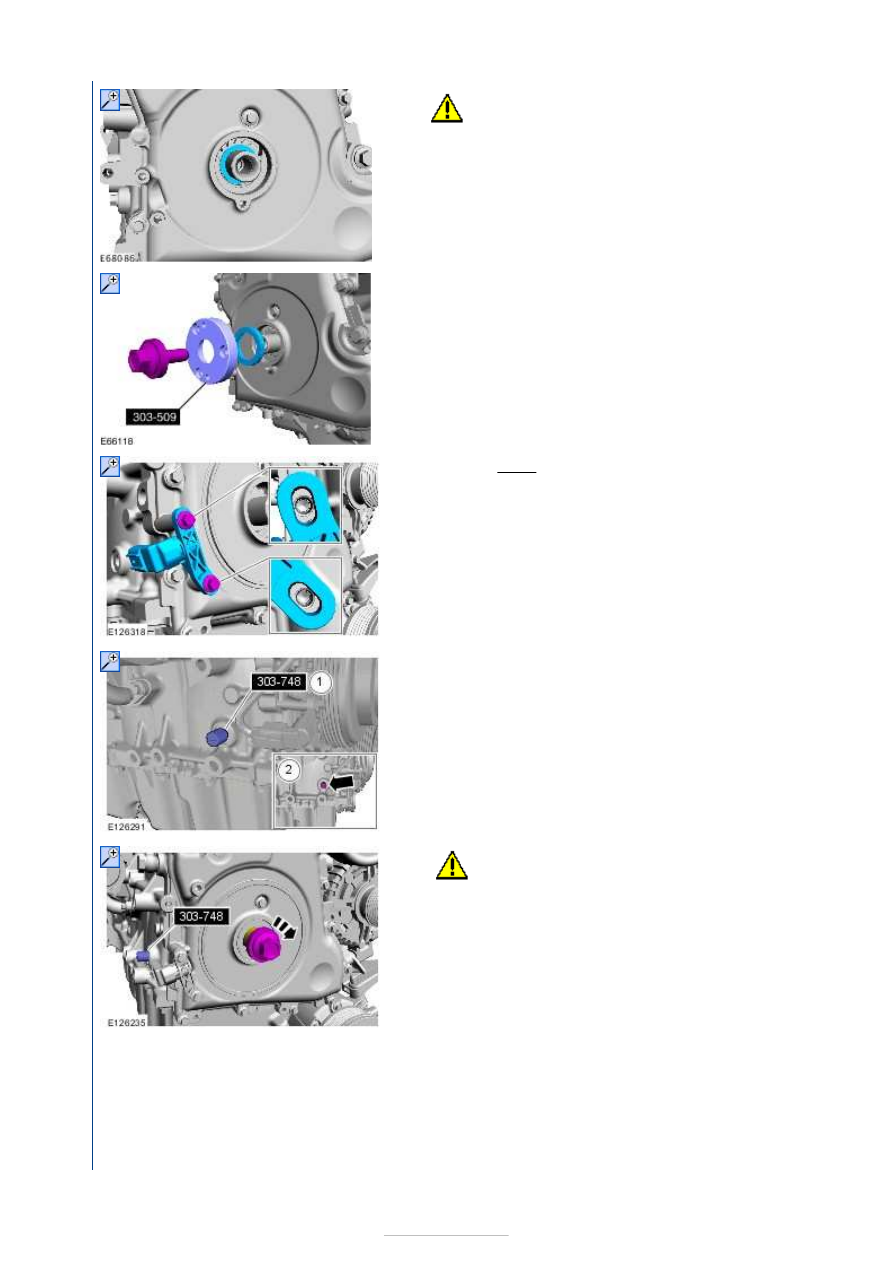

22.

CAUTION: Make sure that a new friction washer is

installed.

23. Special Tool(s):

303-509



24. Torque: 7 Nm

25. Install the Special Tool(s):

303-748



26.

CAUTION: Only rotate the crankshaft clockwise.

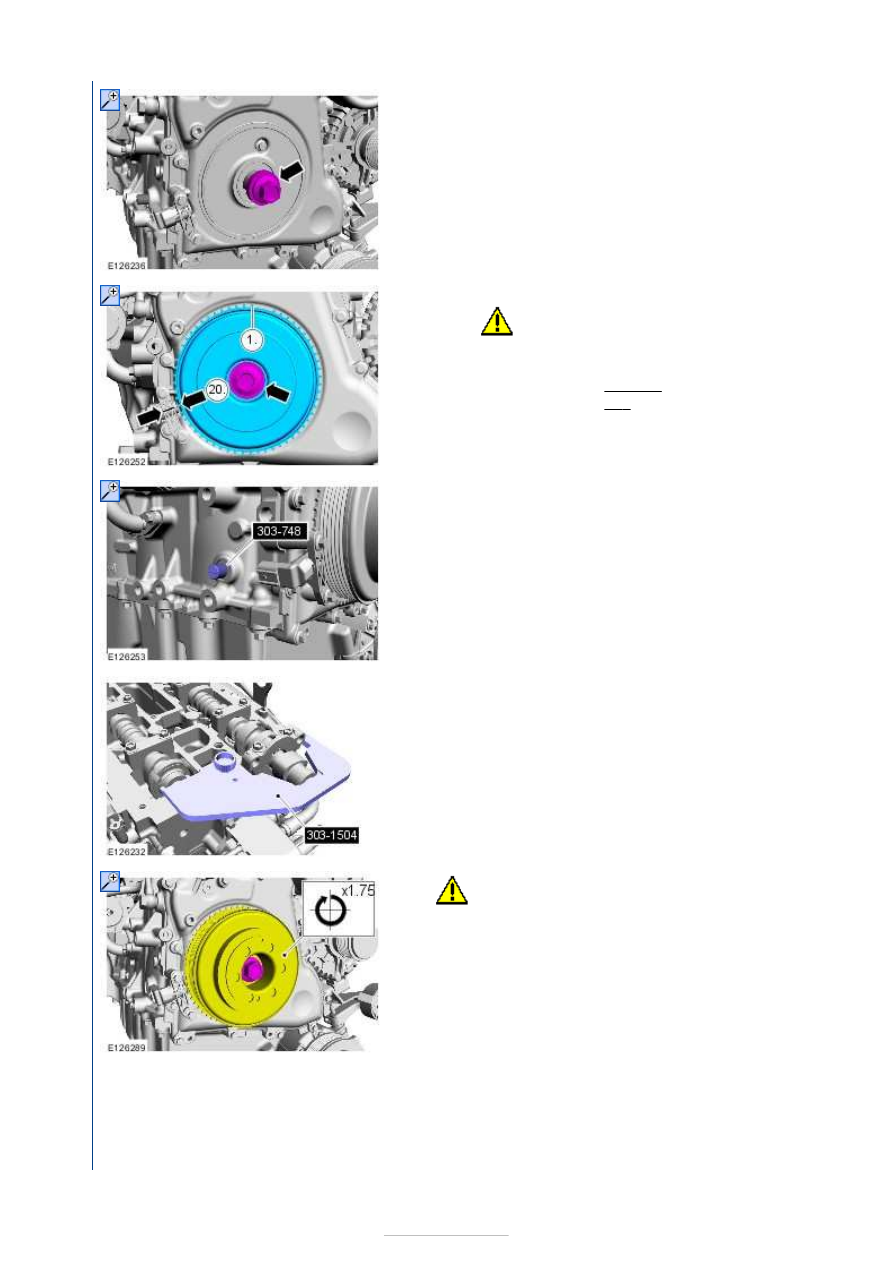

Rotate the crankshaft slowly until the crankshaft stops.

Special Tool(s):

303-748



27.











28.

CAUTION: Make sure that the component

aligns with the installation mark.

Torque:



100 Nm
90°

Stage 1:
Stage 2:

29. Remove the Special Tool(s):

303-748



30. Remove the Special Tool(s):

303-1504



31.

CAUTION: Only rotate the crankshaft clockwise.

32. Install the Special Tool(s):

303-748













33. Rotate the crankshaft slowly until the crankshaft stops.

Special Tool(s):

303-748



34.

NOTE: The special tool can only be installed if the valve
timing is correct.

Install the Special Tool(s):

303-1504



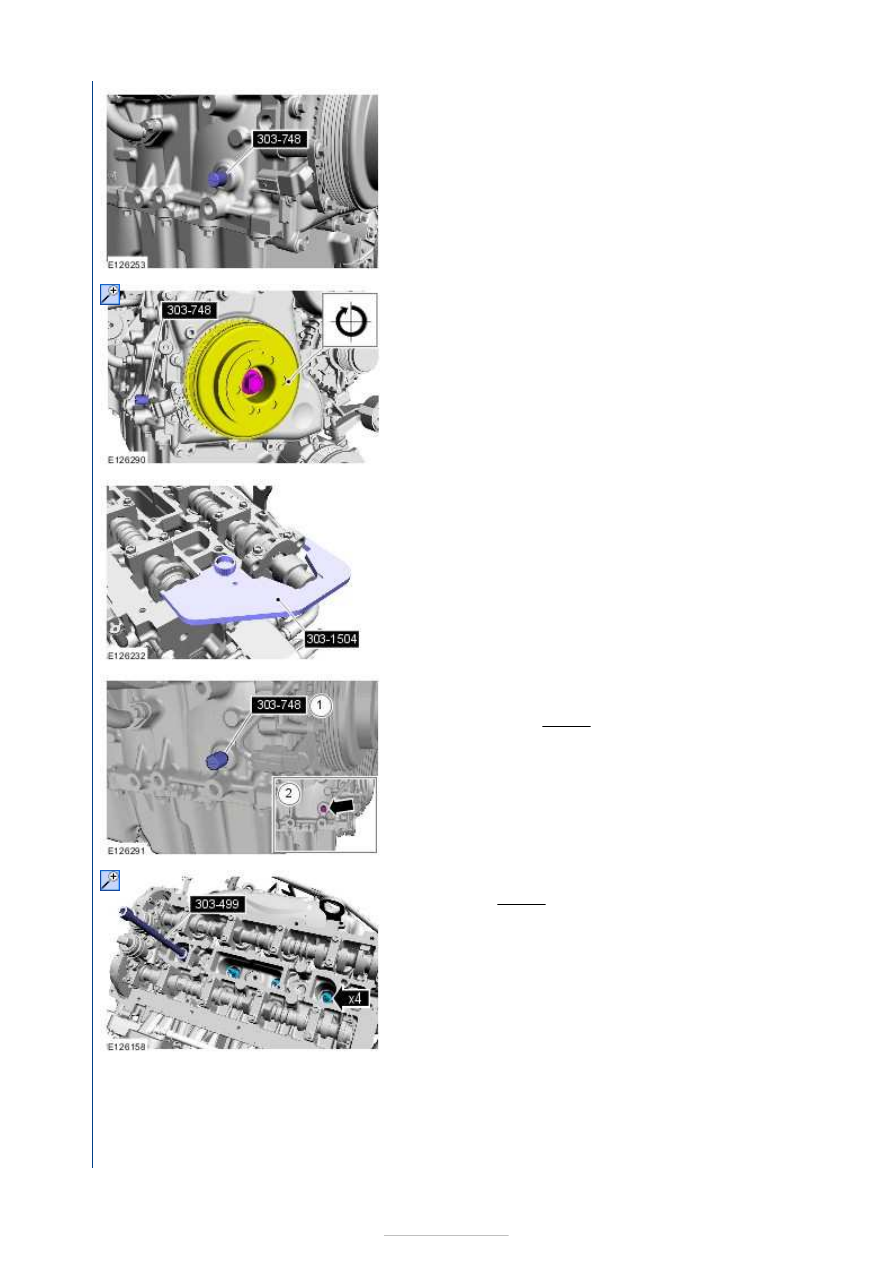

35. Remove the Special Tool(s):

303-1504



36.

1. Remove the Special Tool(s):

303-748



2. Torque: 20 Nm

37. Special Tool(s):

303-499



Torque:

12 Nm

38.

NOTE: The
gasket is to
be reused
unless
damaged.
