Ford Galaxy / Ford S-MAX. Manual - part 151

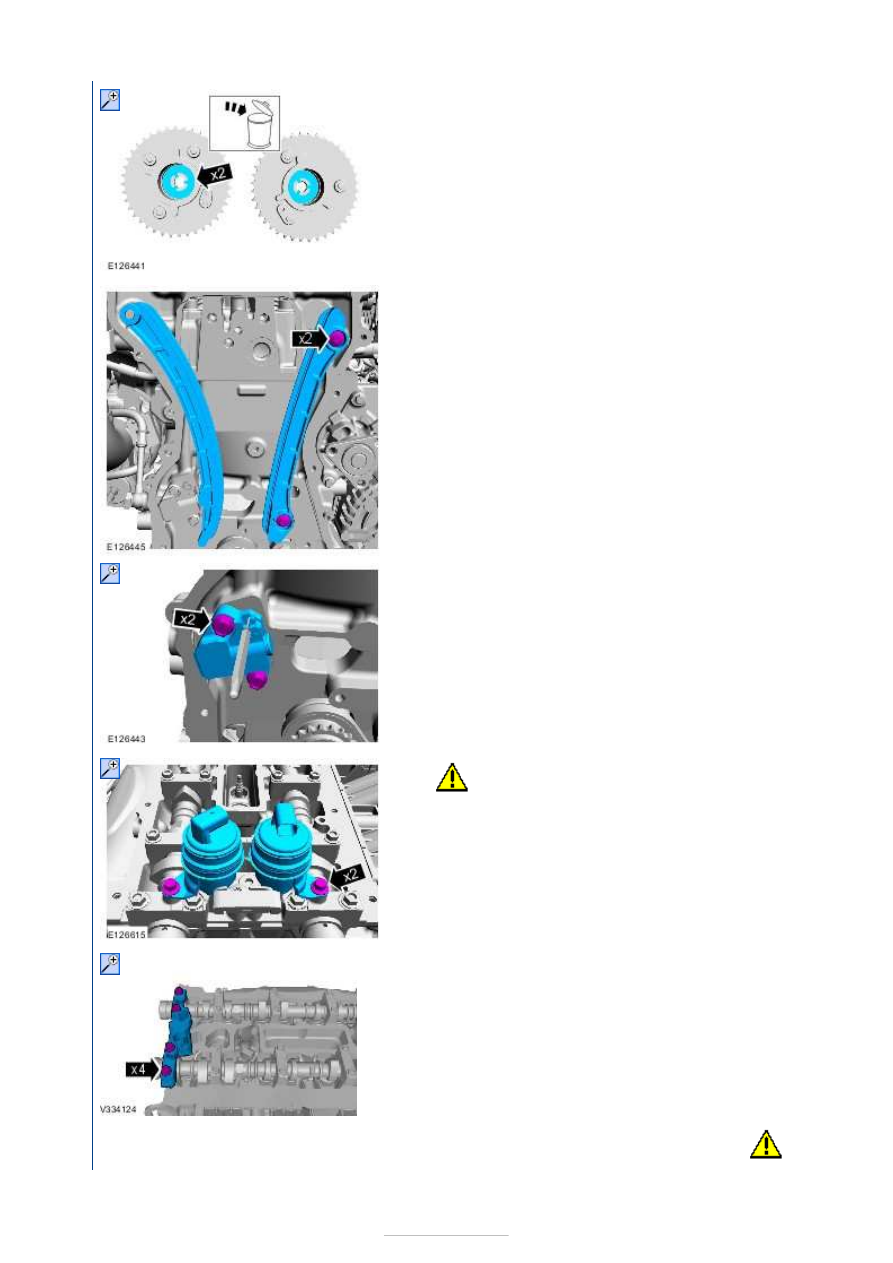

11.

12.

13.

CAUTION: Note the position of the components

before removal.

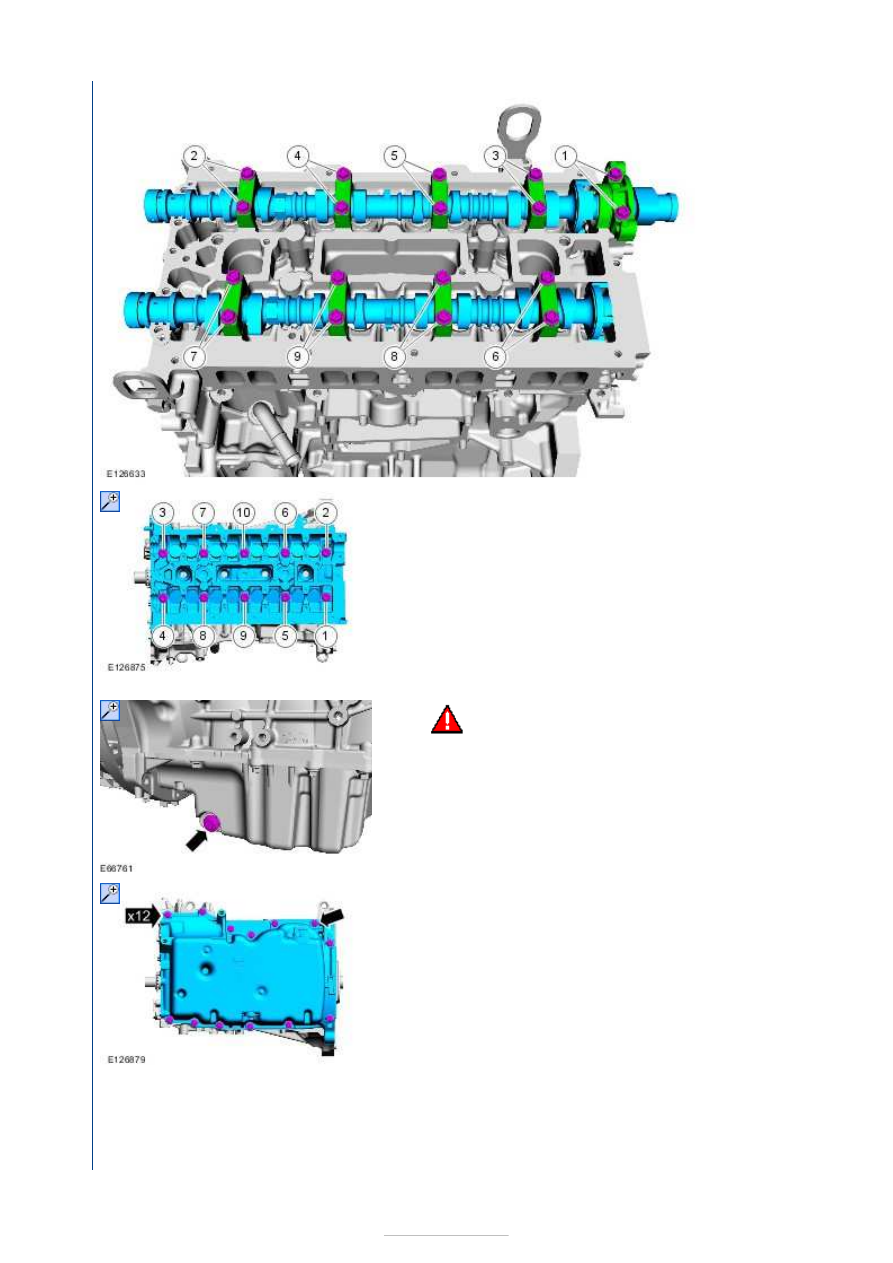

14. Loosen each bolt 2 turns at a time until all bolts are

removed.

15.

CAUTION:











Note the
position of the
components
before
removal.

Loosen each bolt
2 turns at a time
until all bolts are
removed.

16.

17.

WARNING: Be prepared to collect escaping fluid.

General Equipment:

Fluid container



18.









19.

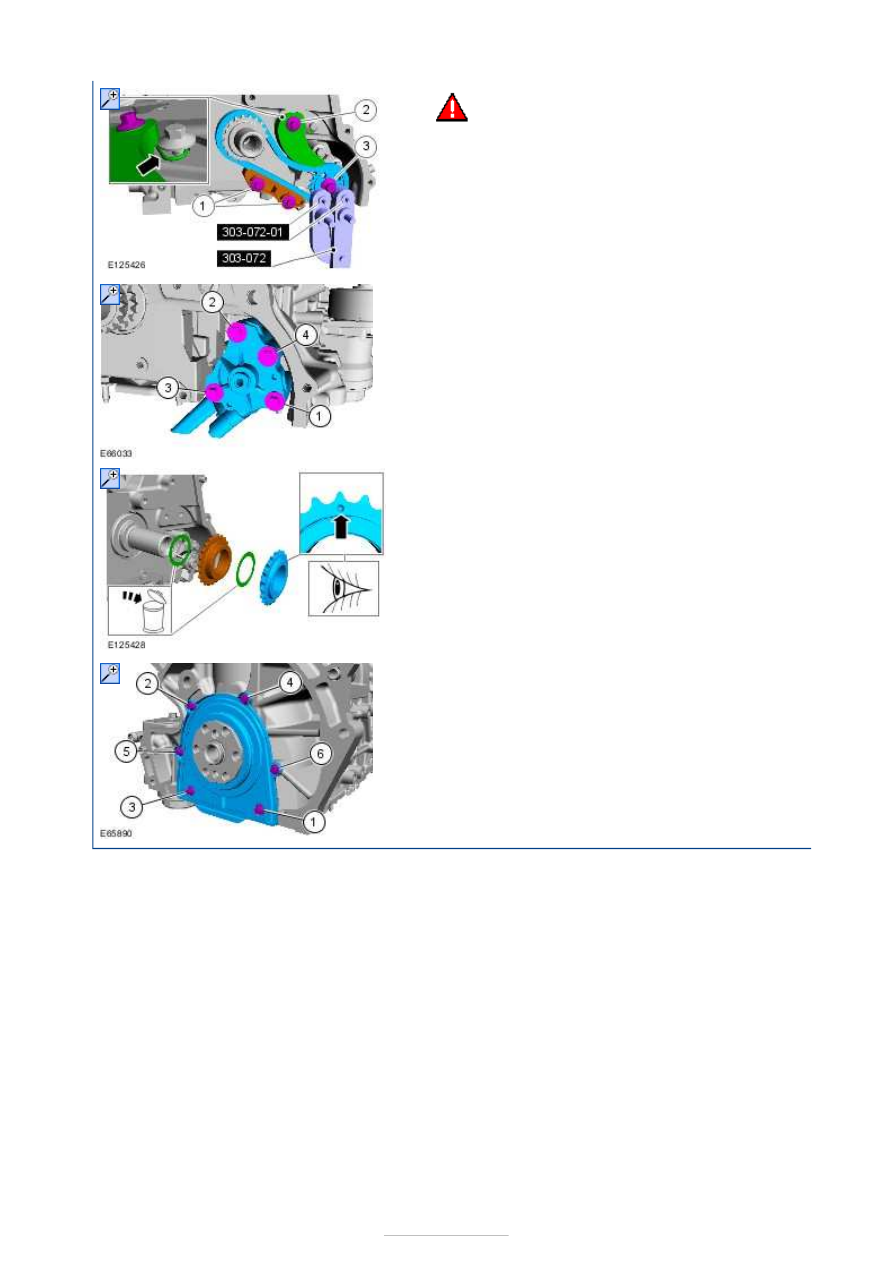

WARNING: Take extra care when handling the

compressed spring.

20.

21.

22.









Engine - 2.0L EcoBoost SCTi (149kW/203PS) -
MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006

Assembly

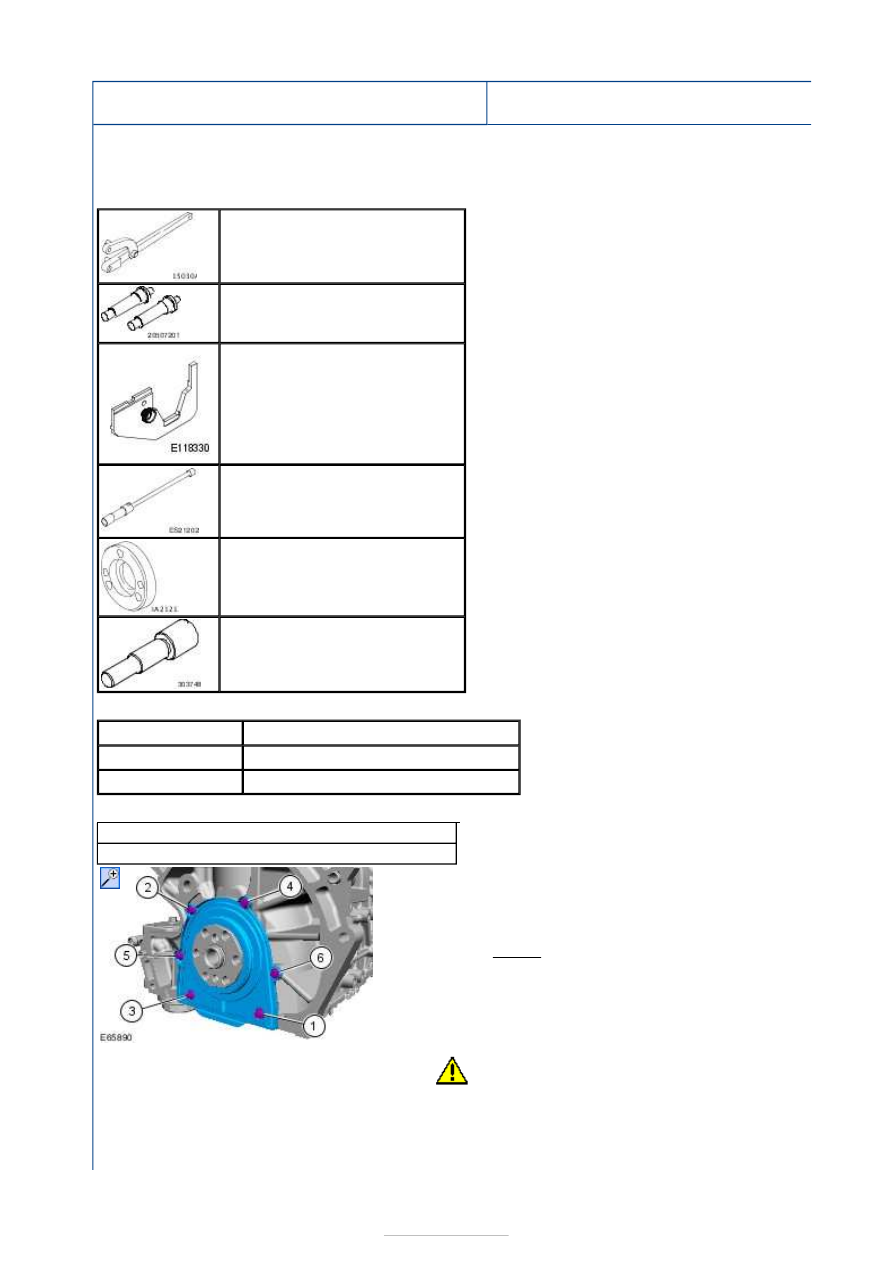

Special Tool(s)

Materials

General Equipment

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

303-1504
Alignment Tool, Camshaft

303-499
Socket, Spark Plug

303-509
Remover, Vibration Damper Hub

303-748
Locking Tool, Crankshaft

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-C

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

2 mm punch

Round-ended steel rule

1.

NOTE: Make sure that a new component is installed.
NOTE: New crankshaft rear seal carriers are supplied
with an alignment sleeve which must be removed after
installation.

Torque:

10 Nm

2.

CAUTION: Make sure that a new friction washer is

installed.
