Ford Galaxy / Ford S-MAX. Manual - part 156

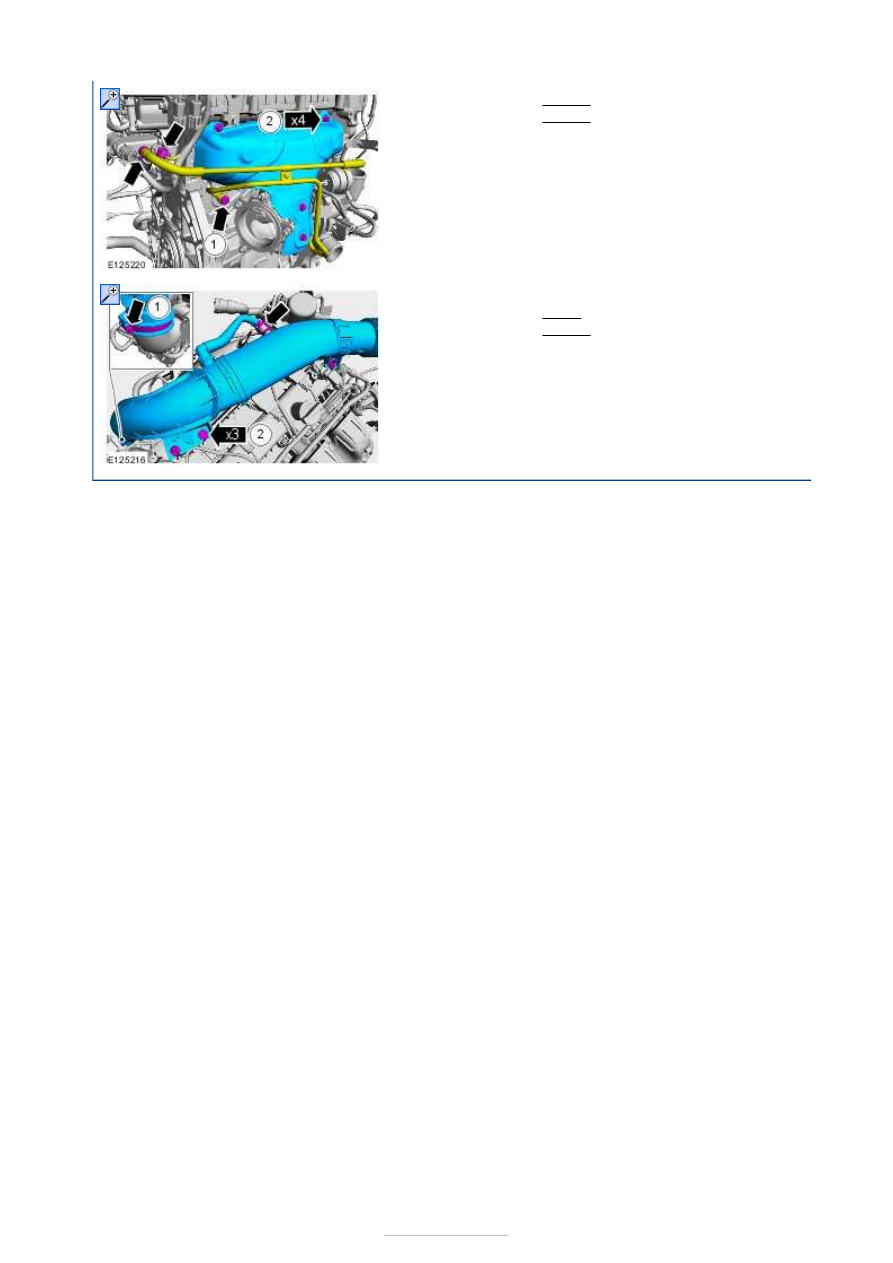

1. Torque: 28 Nm
2. Torque: 10 Nm

Special Tool(s):

303-397



28.

1. Torque: 4 Nm
2. Torque: 10 Nm





Engine - 2.0L EcoBoost SCTi (149kW/203PS) -
MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006

Installation

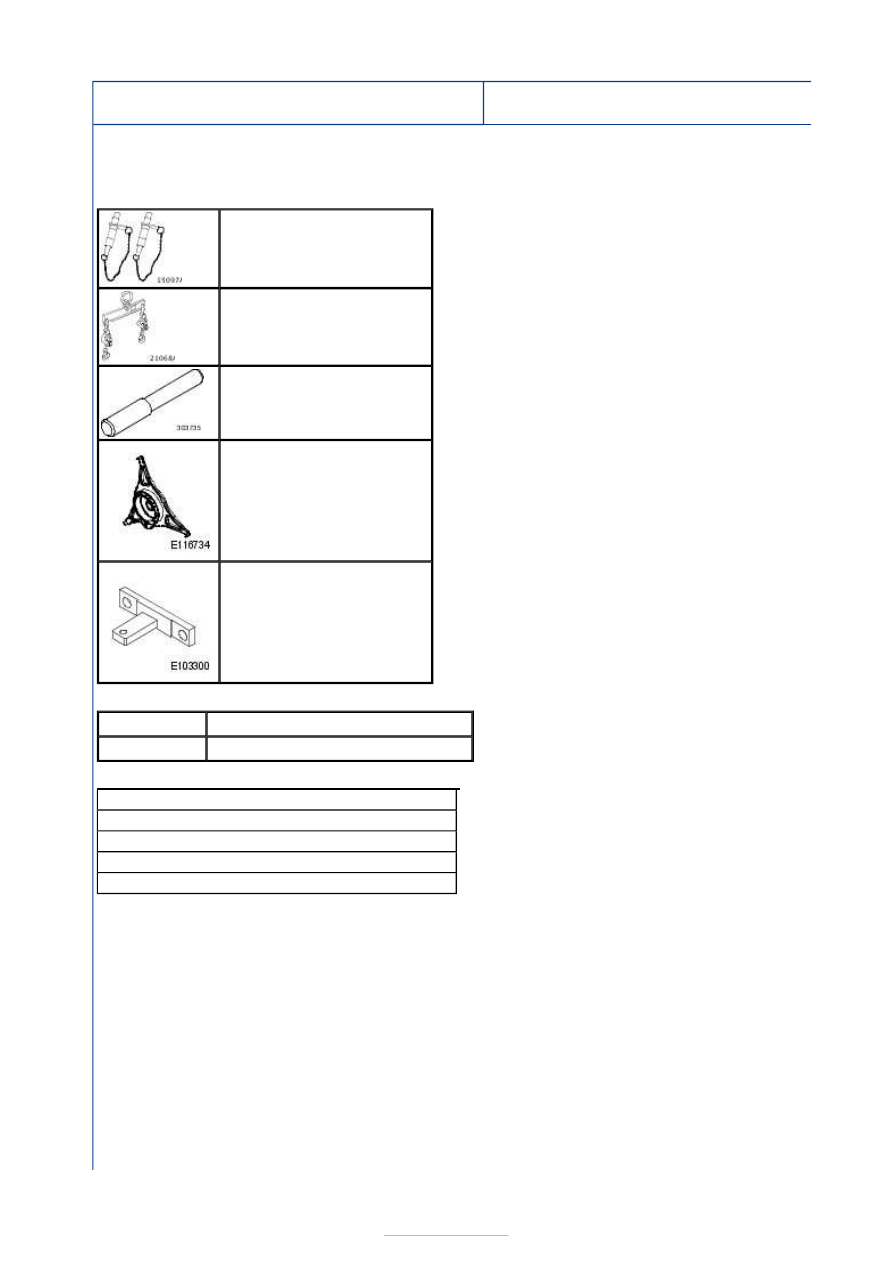

Special Tool(s)

Materials

General Equipment

205-316A
Alignment Pins, Subframe

303-122
Lifting Bracket, Engine

303-735
Alignment Peg, Camshaft

308-720
Setting Gauge, Clutch Claws

308-761
Locking Tool, Flywheel

Name

Specification

Grease K-PAG WSA-M1C246-A / 8U7J-M1C246-AA

Hose clamp remover/installer

Hydraulic jib crane

Mounting table set

Retaining Strap

Transmission jack

1.











2.

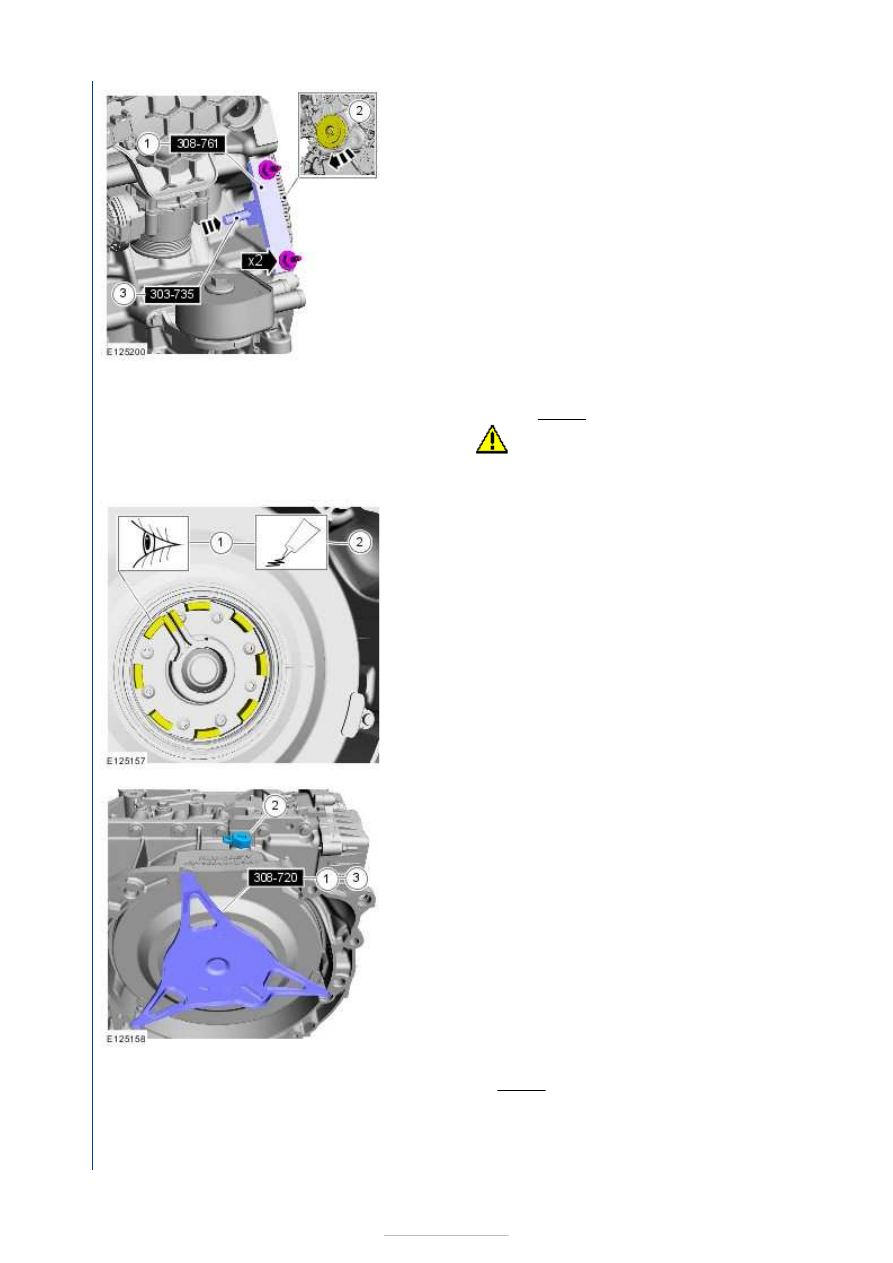

1. Install the Special Tool(s):

308-761



Torque:

15 Nm

2.

CAUTION: Only rotate the crankshaft

clockwise.

3. Install the Special Tool(s):

303-735



3. If neccessary.

Material:

Grease K-PAG (WSA-M1C246-A / 8U7J-M1C246

AA)



4.

1. Install the Special Tool(s):

308-720



2.

NOTE: Make sure that a new component is
installed.

3. Remove the Special Tool(s):

308-720



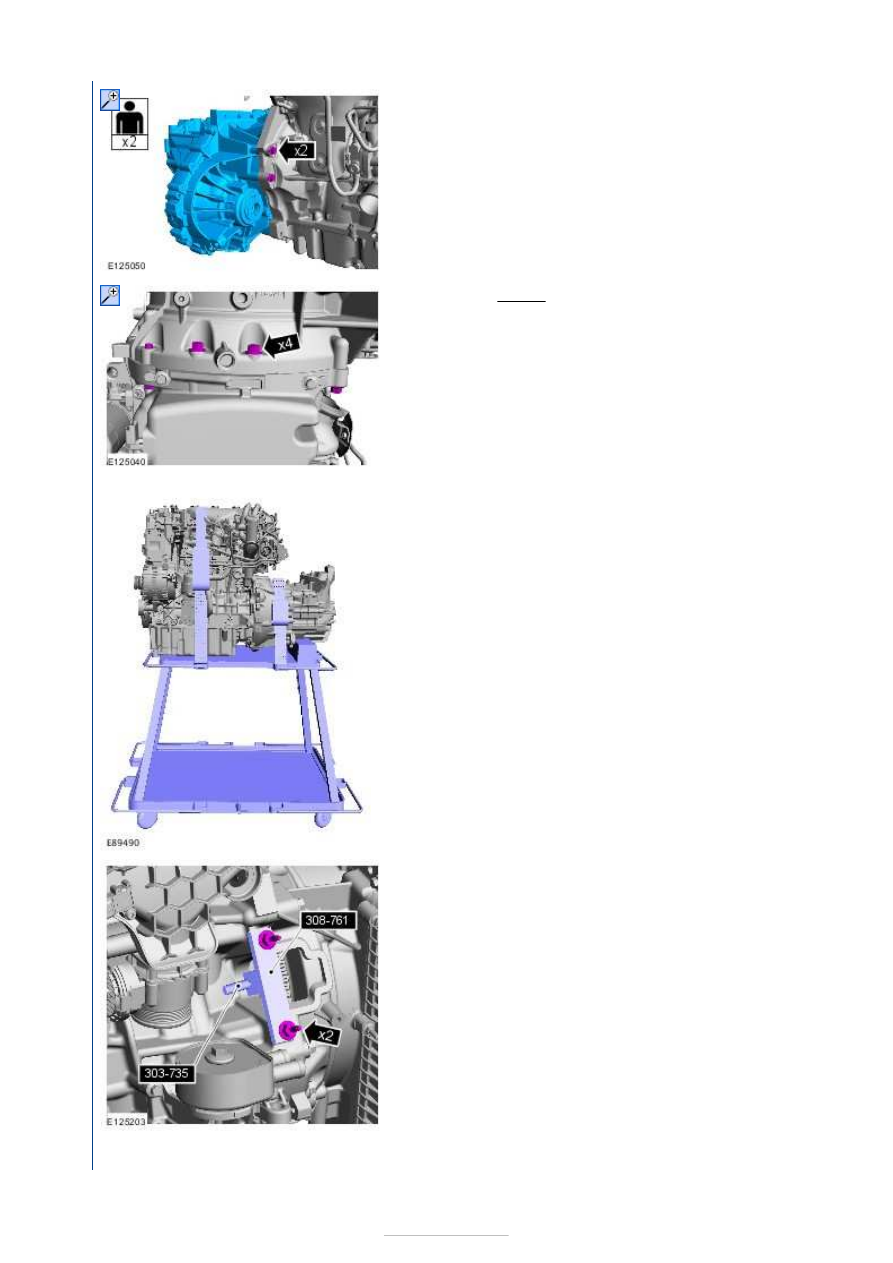

5.

NOTE: This step requires the aid of another technician.

Torque:

48 Nm







6. Torque: 48 Nm

7. General Equipment:

Mounting table set



General Equipment:

Retaining Strap



8. Remove the Special Tool(s):

303-735

,

308-761



9. Remove the Special Tool(s):

303-122
