Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Crankshaft Rear
Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



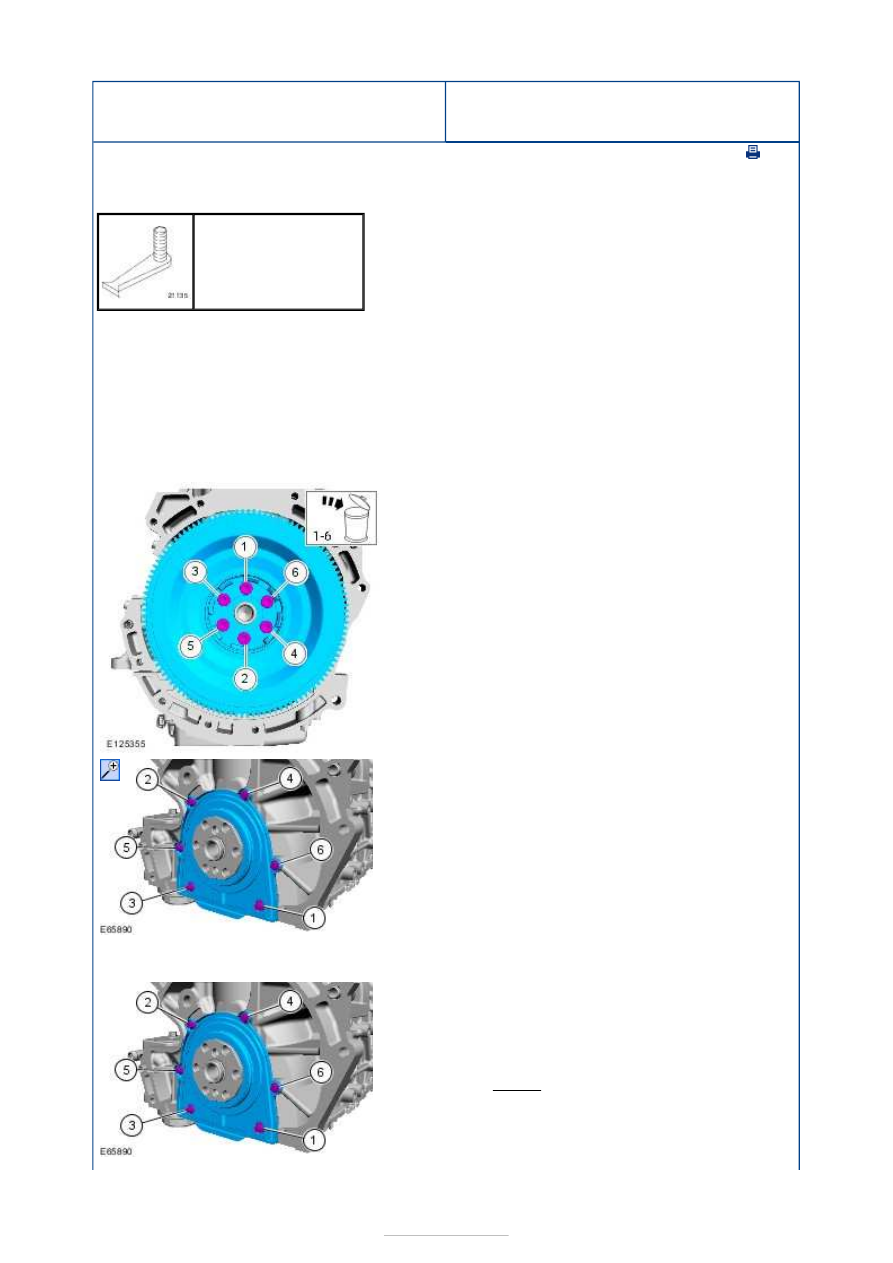

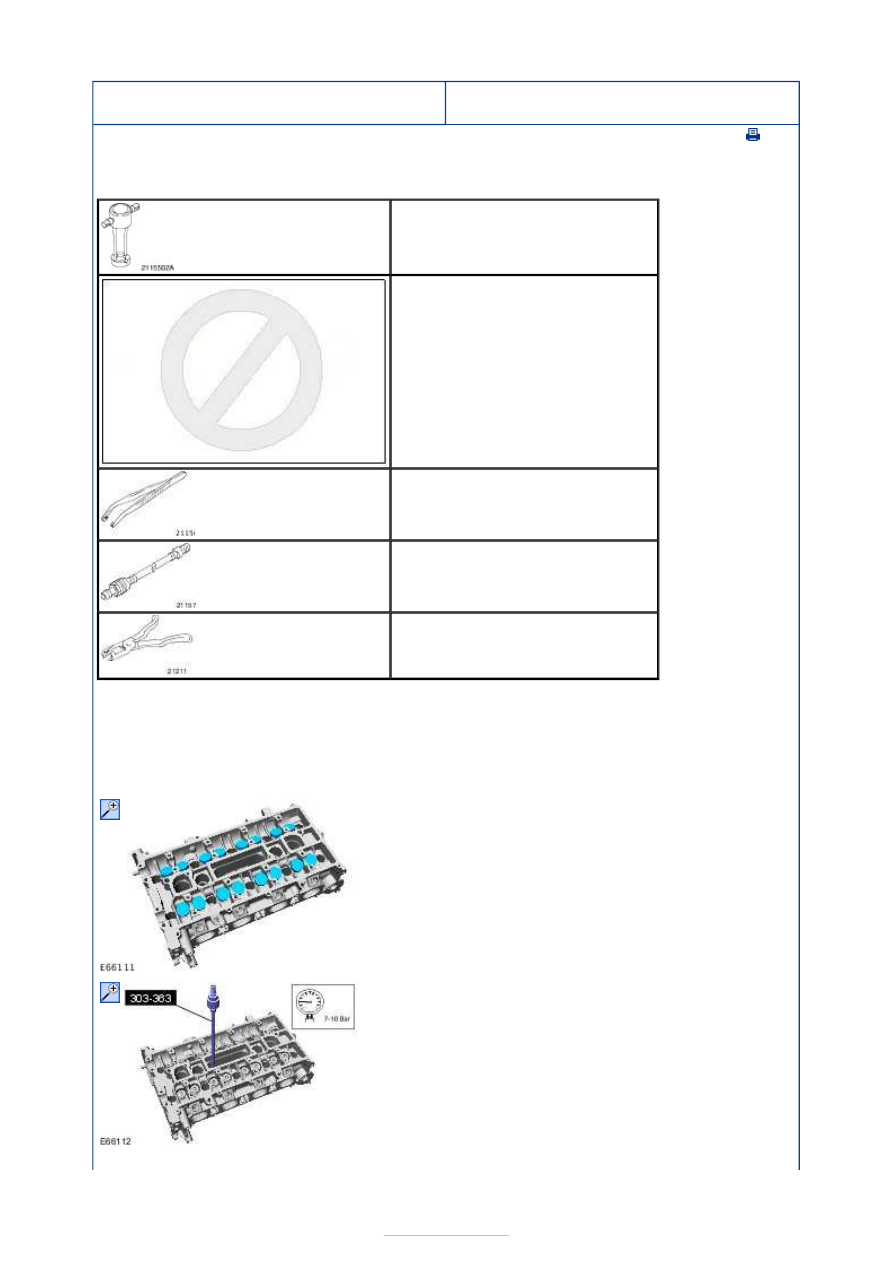

Removal and Installation

Special Tool(s)

Removal

Installation

303-254
Locking Tool, Flywheel

1. Remove the following items:

1. Refer to: Transmission - 2.0L EcoBoost

SCTi (147kW/203PS) - MI4 (307-01C,
Removal).

2. Refer to:

Oil Pan

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

2.

3.

NOTE: New crankshaft rear seal carriers are
supplied with an alignment sleeve which
must be removed after installation.

1.

NOTE: Make sure that a new component is
installed.
NOTE: New crankshaft rear seal carriers are
supplied with an alignment sleeve which
must be removed after installation.

Torque:

10 Nm









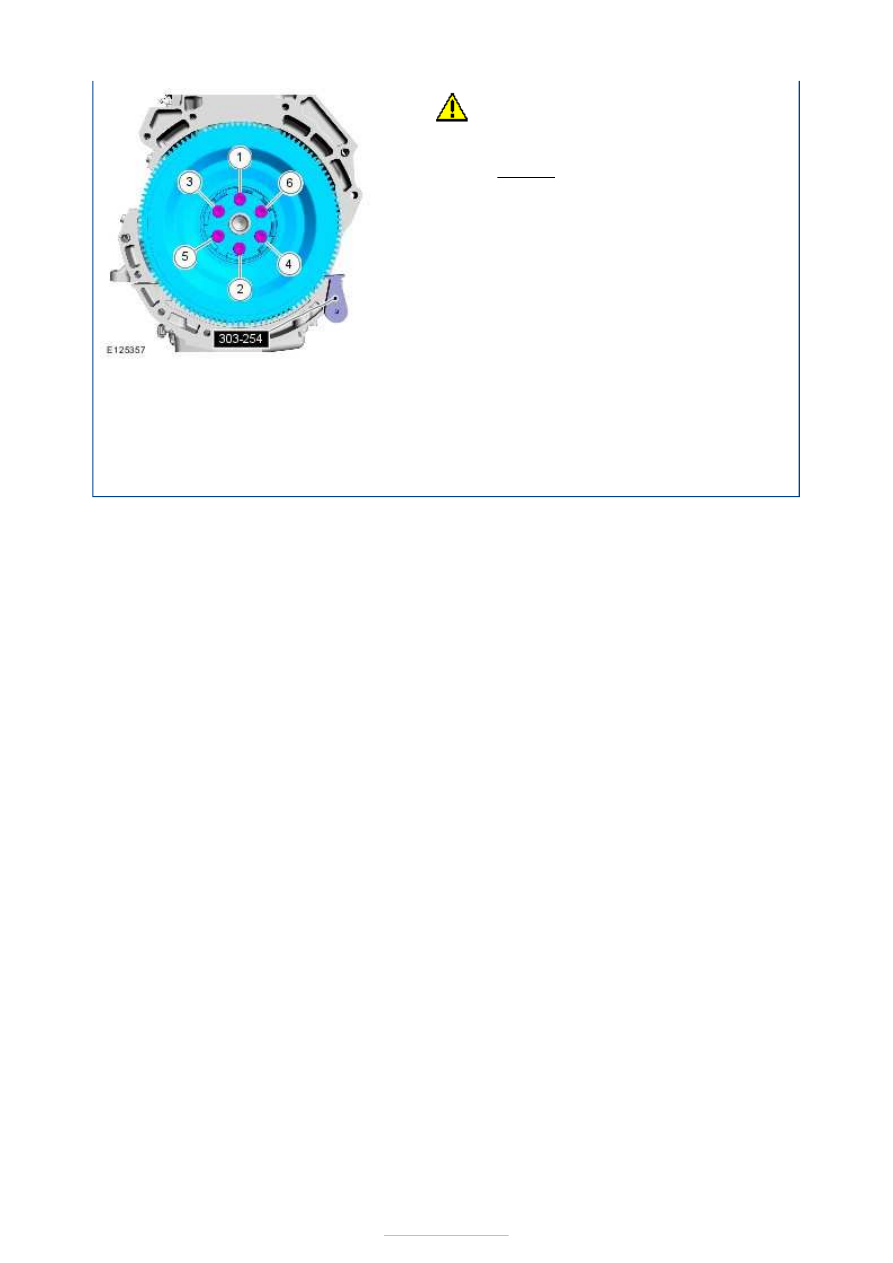

2.

CAUTION: Make sure that new bolts are

installed.

Special Tool(s):

303-254



Torque:

112 Nm

3. Install the following items:

1. Refer to:

Oil Pan

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

2. Refer to: Transmission - 2.0L EcoBoost

SCTi (147kW/203PS) - MI4 (307-01C,
Installation).



Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Valve Stem Seals

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-361-02
Adapter for 303-361A

303-361A
Compressor, Valve Spring

303-362
Installer, Valve Stem Collets

303-363
Adapter, Air Supply (Cylinder Head)

303-508
Pliers, Valve Stem Seal

1. Refer to:

Camshafts

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal
and Installation).

2.

3. Special Tool(s):

303-363

















Installation

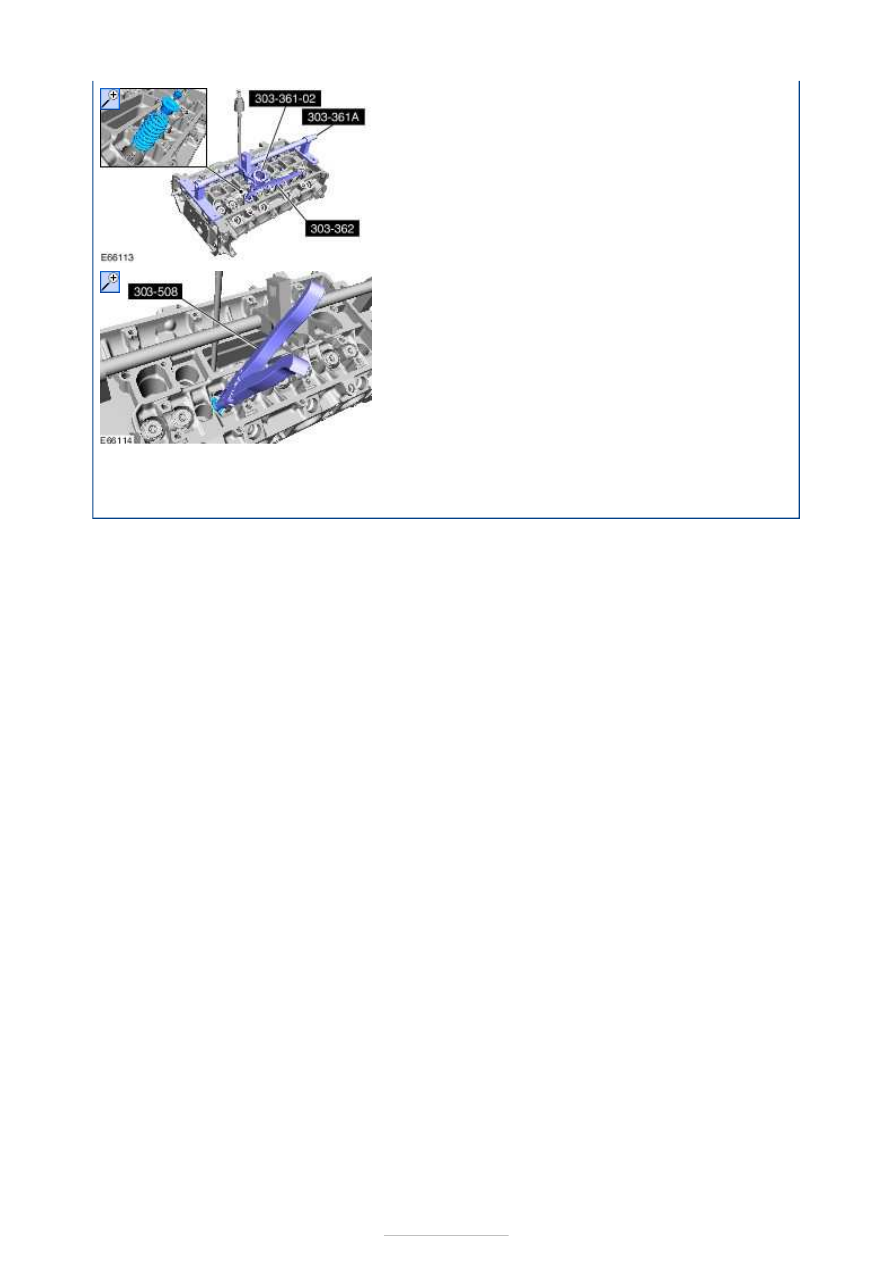

4. Special Tool(s):

303-361A

,

303-361-02

,

303-362



5. Special Tool(s):

303-508



1. To install, reverse the removal procedure.
