Installation

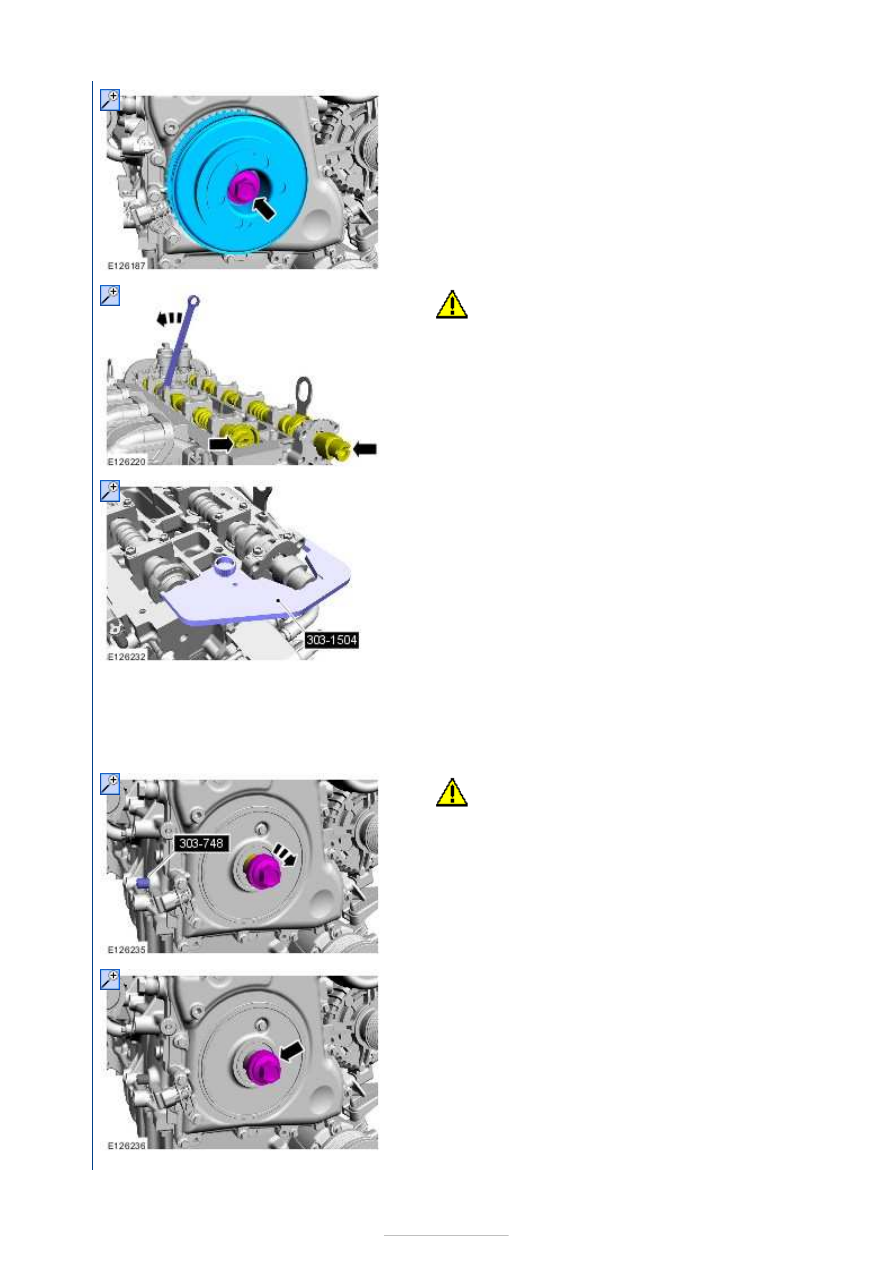

12.

CAUTION: Only rotate the camshaft clockwise.

13. Install the Special Tool(s):

303-1504



1. Refer to:

Crankshaft Front Seal

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal and
Installation).

2.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft slowly until the crankshaft stops.

Special Tool(s):

303-748



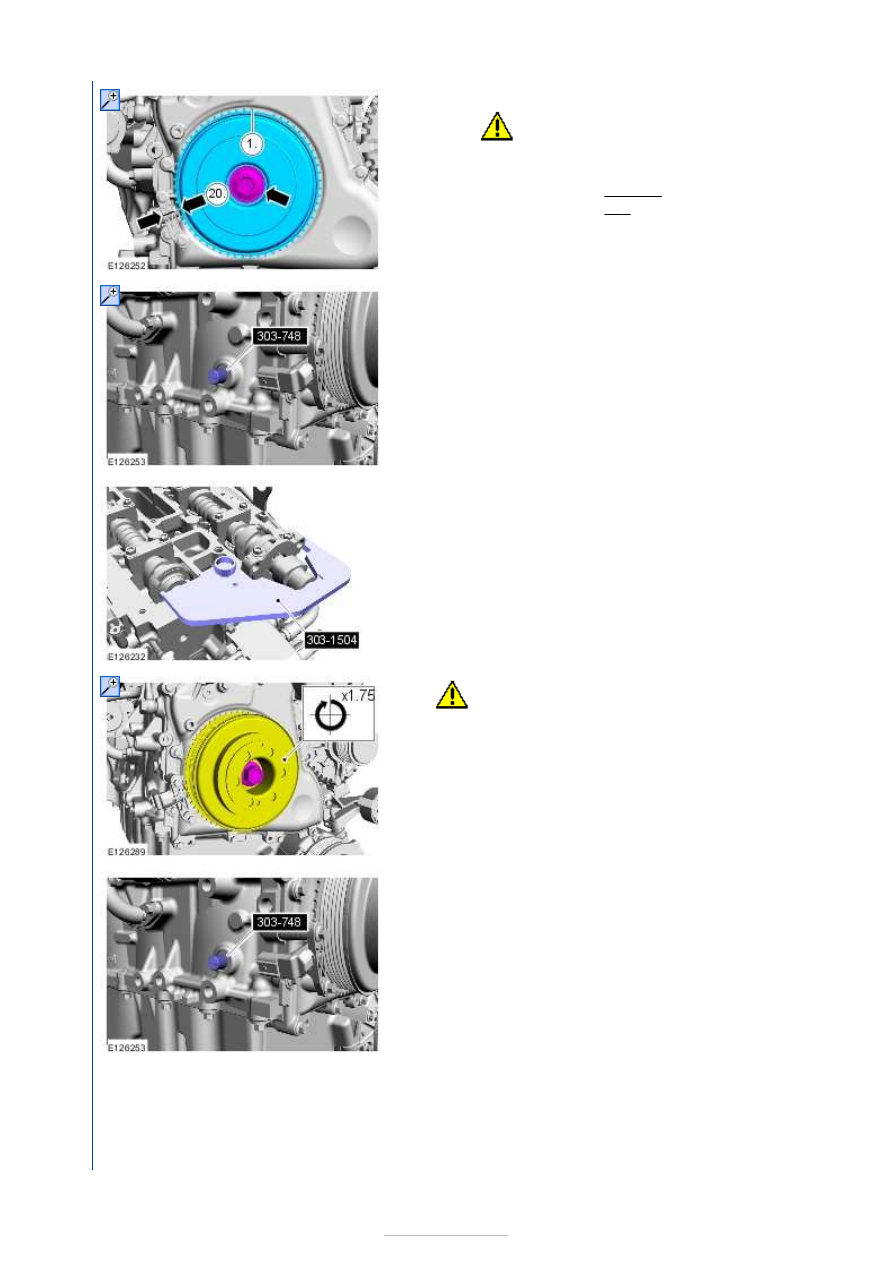

3.











4.

CAUTION: Make sure that the

component aligns with the installation mark.

Torque:



100 Nm
90°

Stage 1:
Stage 2:

5. Remove the Special Tool(s):

303-748



6. Remove the Special Tool(s):

303-1504



7.

CAUTION: Only rotate the crankshaft

clockwise.

8. Install the Special Tool(s):

303-748



9. Rotate the crankshaft slowly until the crankshaft

stops.

Special Tool(s):

303-748













10.

NOTE: The special tool can only be installed if the
valve timing is correct.

Install the Special Tool(s):

303-1504



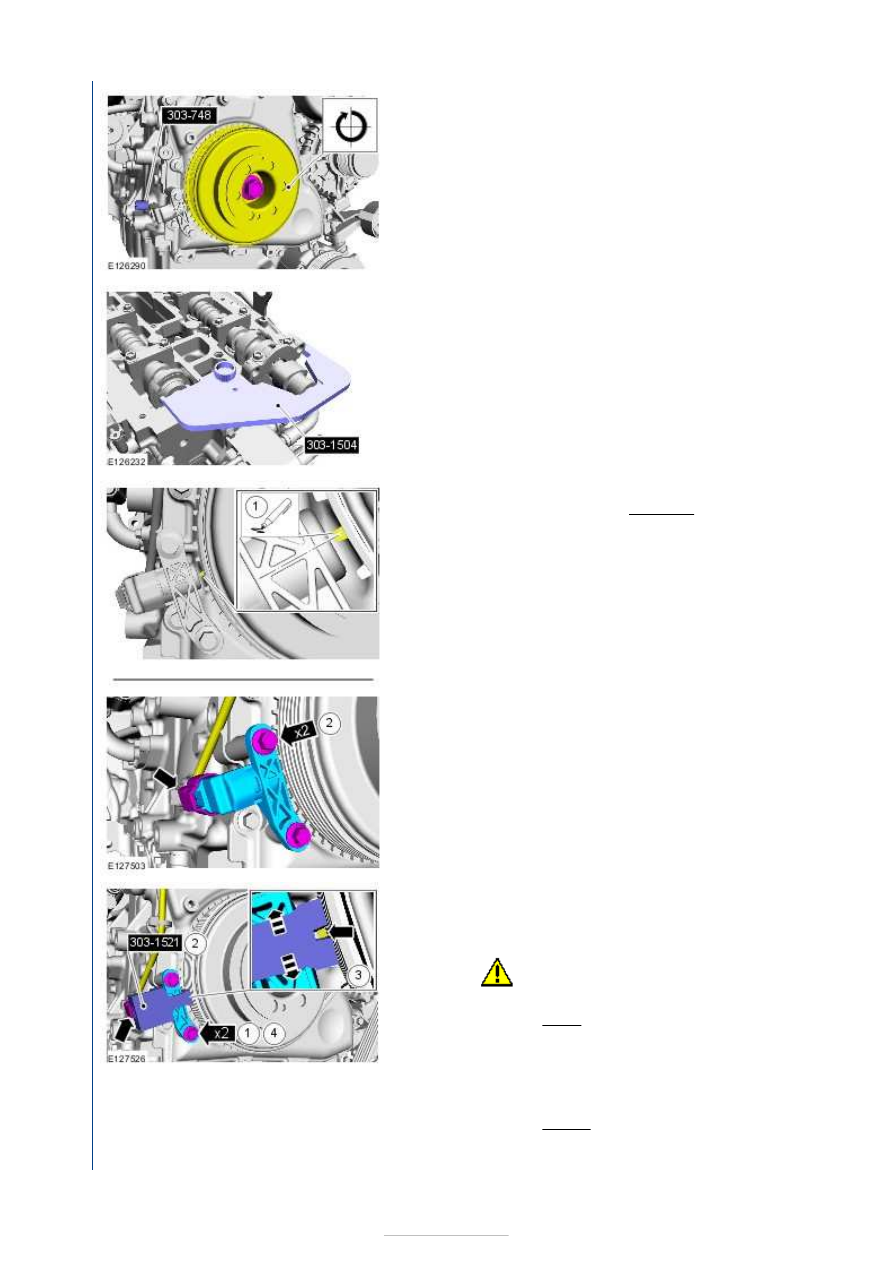

11. Remove the Special Tool(s):

303-1504



12.

2. Loosen: 2 turn(s)

13.

1.

NOTE: Only tighten the bolts finger tight at
this stage.

2. Install the Special Tool(s):

303-1521



3.

CAUTION: Make sure that the

component aligns with the installation mark.

4. Torque: 7 Nm

14. Remove the Special Tool(s):

303-1521



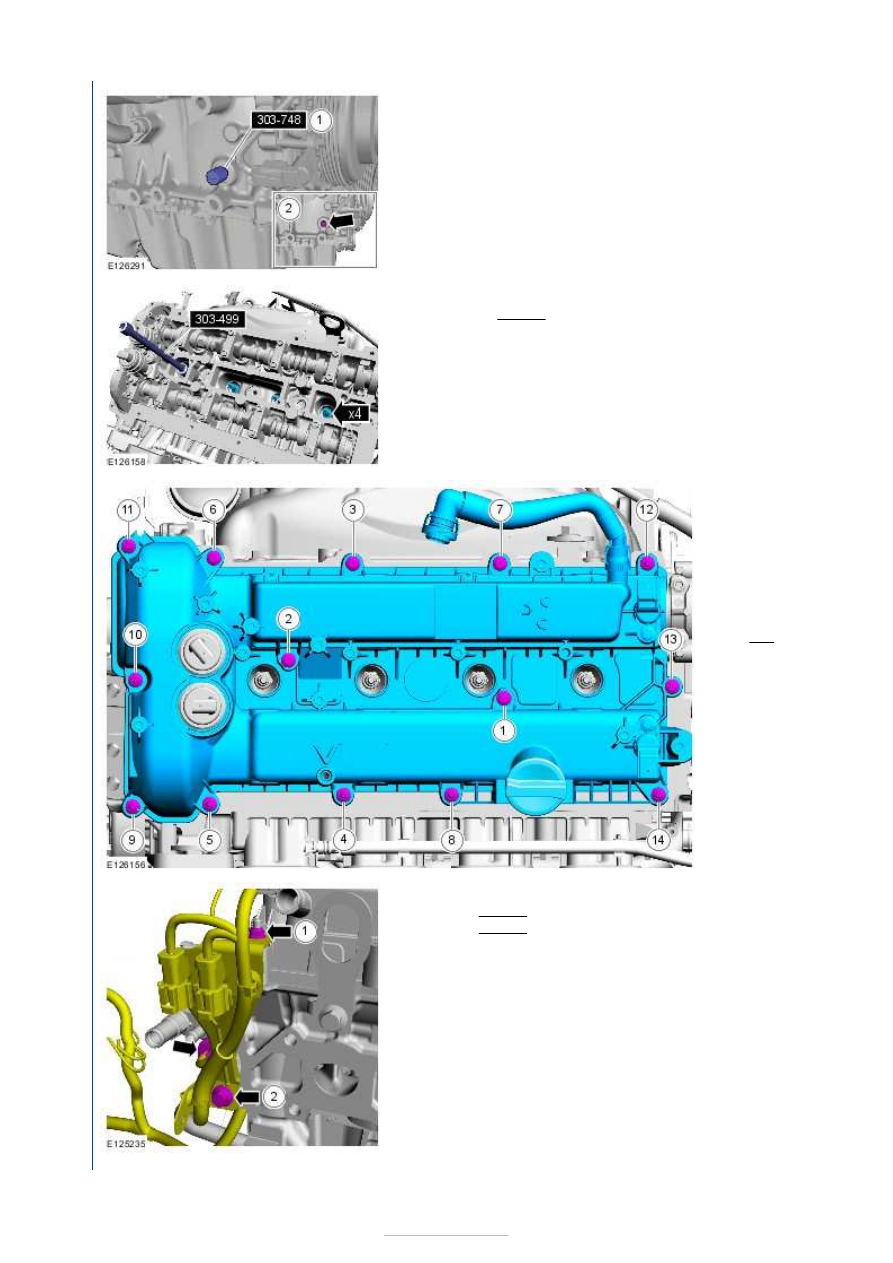

15.

1. Remove the Special Tool(s):

303-748



2. Torque: 20 Nm









16. Special Tool(s):

303-499



Torque:

12 Nm

17.

NOTE:
The
gasket is
to be
reused
unless
damaged.

Torque:
Nm

18. Torque:

1 10 Nm
2 24 Nm
