Ford Galaxy / Ford S-MAX. Manual - part 136

19. Torque:

Nm

20.

21. Torque: 10 Nm

22.

WARNING: Take extra care when handling the

compressed spring.







23. Refer to:

Fuel Pump Drive Assembly

 (303-04B Fuel

Charging and Controls - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4, Removal and Installation).



Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Crankshaft Front
Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

303-293
Remover, Crankshaft Seal

303-509
Remover, Vibration Damper Hub

1. Refer to:

Crankshaft Pulley

 (303-01B Engine -

2.0L EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

2. Special Tool(s):

303-293



3.

Discard the friction washer.

1.

CAUTION: Make sure that a new friction

washer is installed.

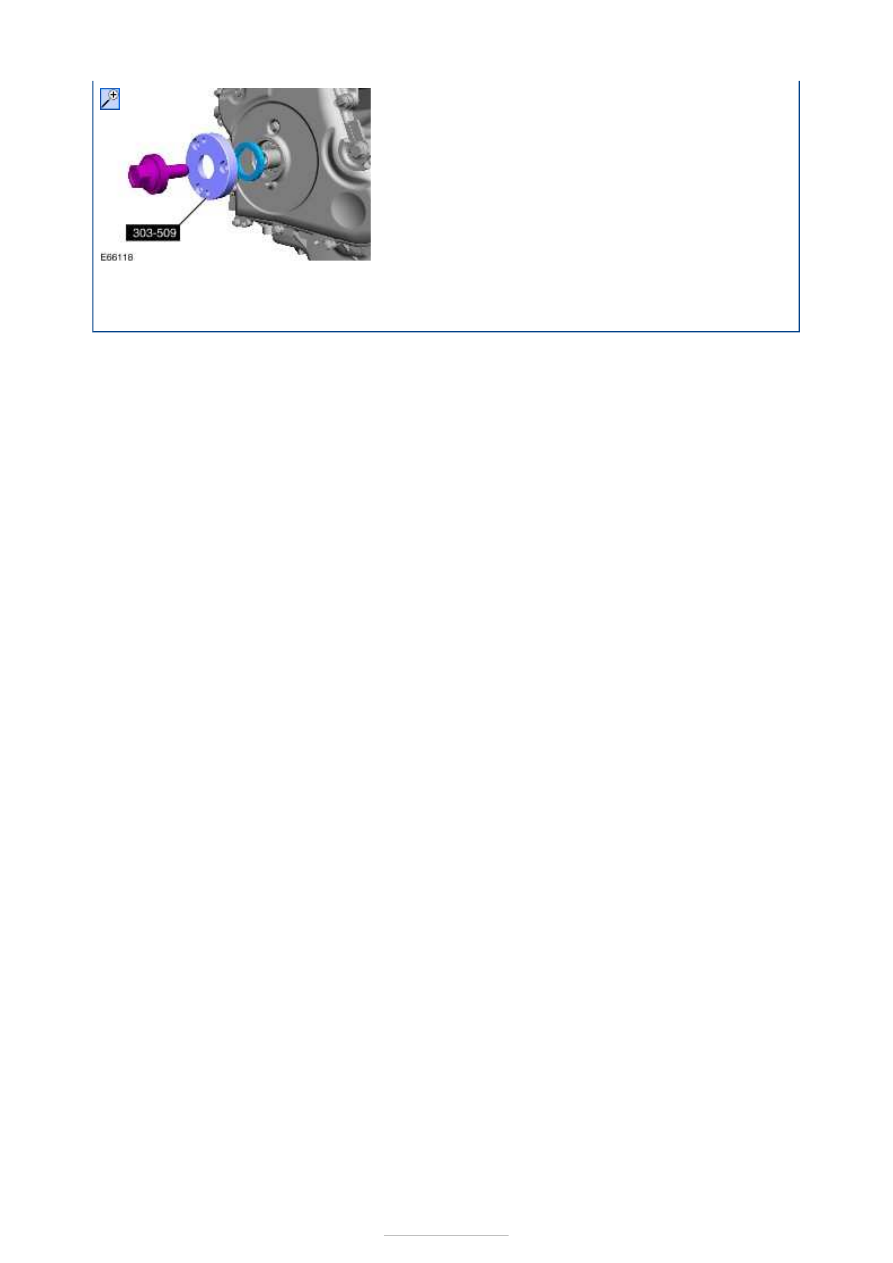

2. Special Tool(s):

303-509













3. Refer to:

Crankshaft Pulley

 (303-01B Engine -

2.0L EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).
