Ford Galaxy / Ford S-MAX. Manual - part 134

Engine - 2.0L EcoBoost SCTi (149kW/203PS)
- MI4 - Crankshaft Pulley

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

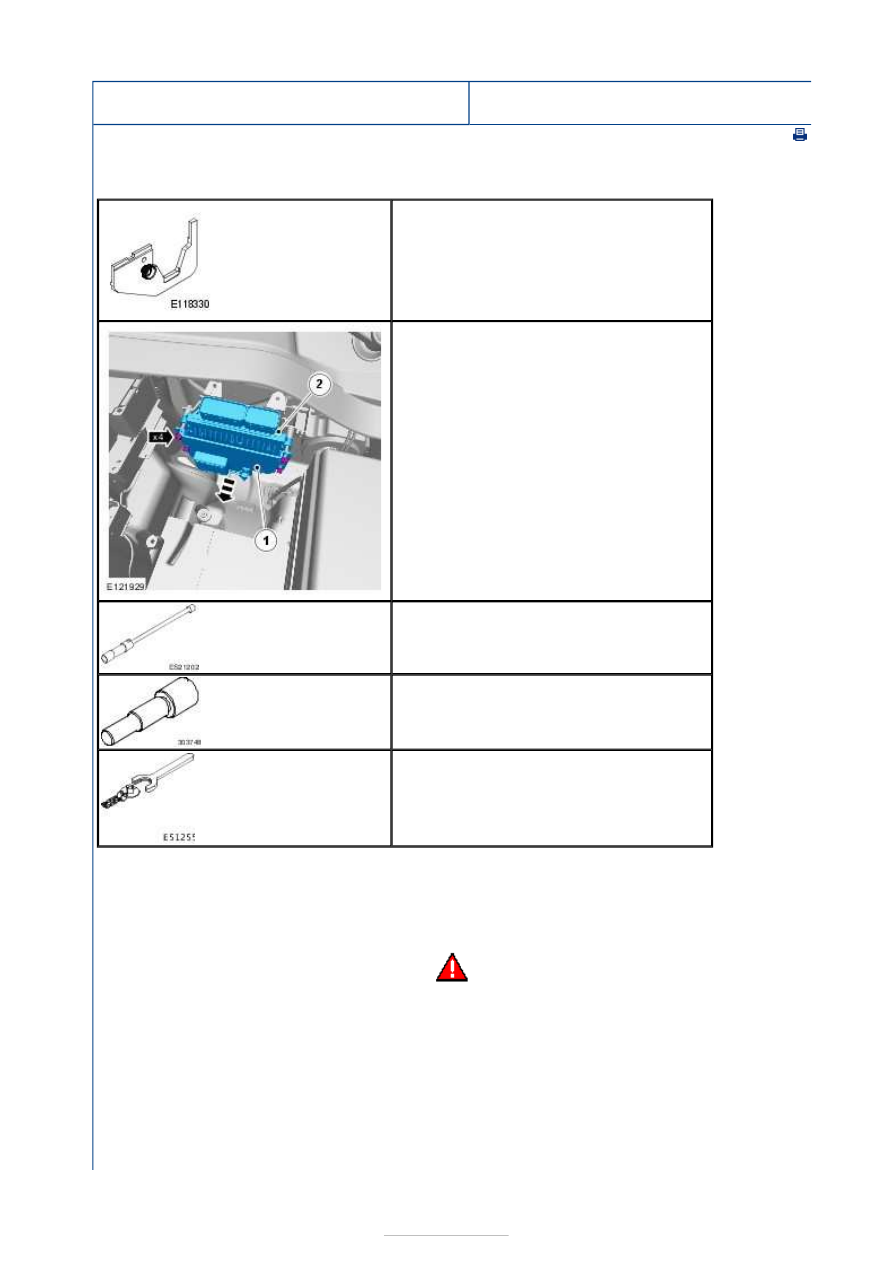

Special Tool(s)

Removal

303-1504
Alignment Tool, Camshaft

303-1521
Alignment Tool, Crankshaft Position Sensor

303-499
Socket, Spark Plug

303-748
Locking Tool, Crankshaft

310-137
Disconnect Tool, Fuel Line

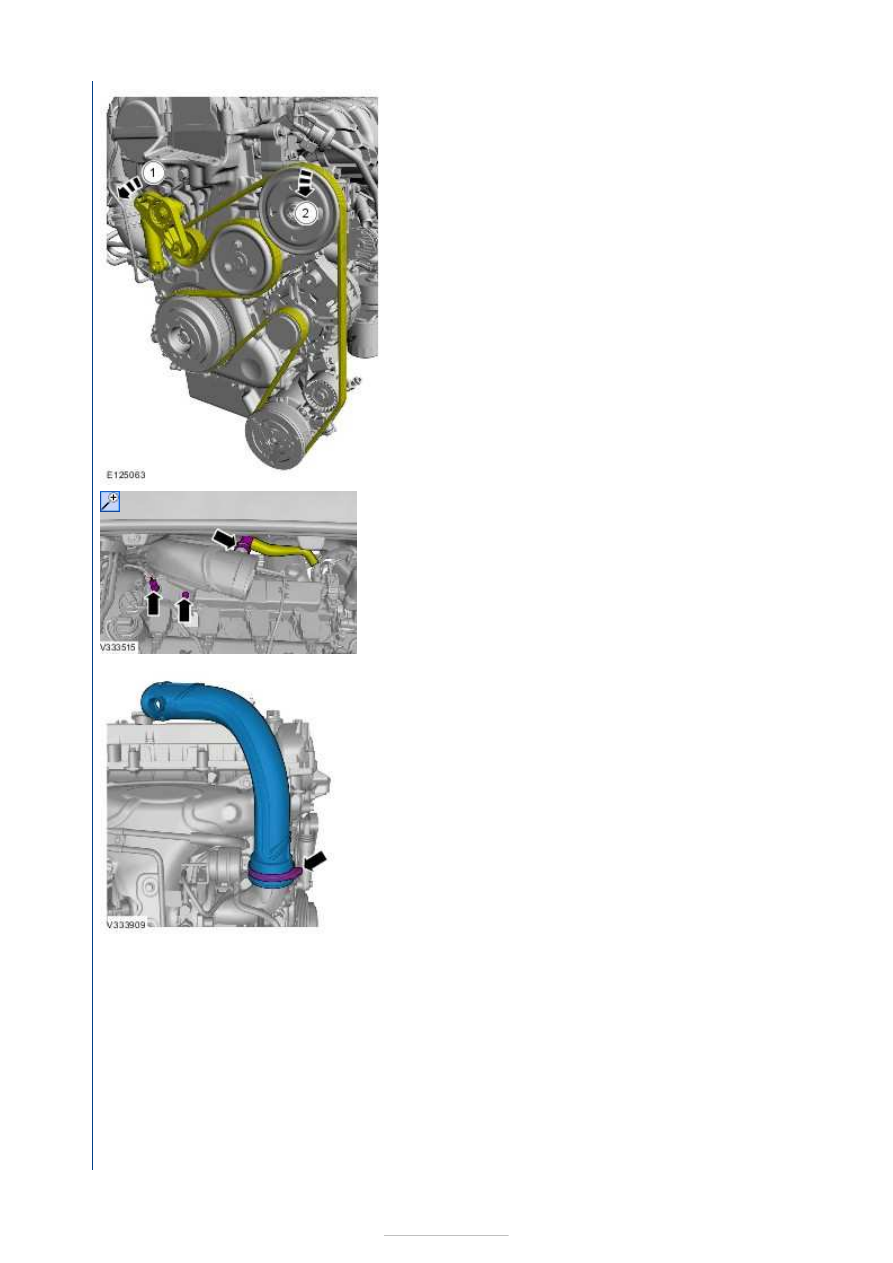

1. Refer to:

Fuel Pump Drive Assembly

 (303-04B Fuel

Charging and Controls - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4, Removal and Installation).

2.

WARNING: Take extra care when handling the

compressed spring.











3.

4.

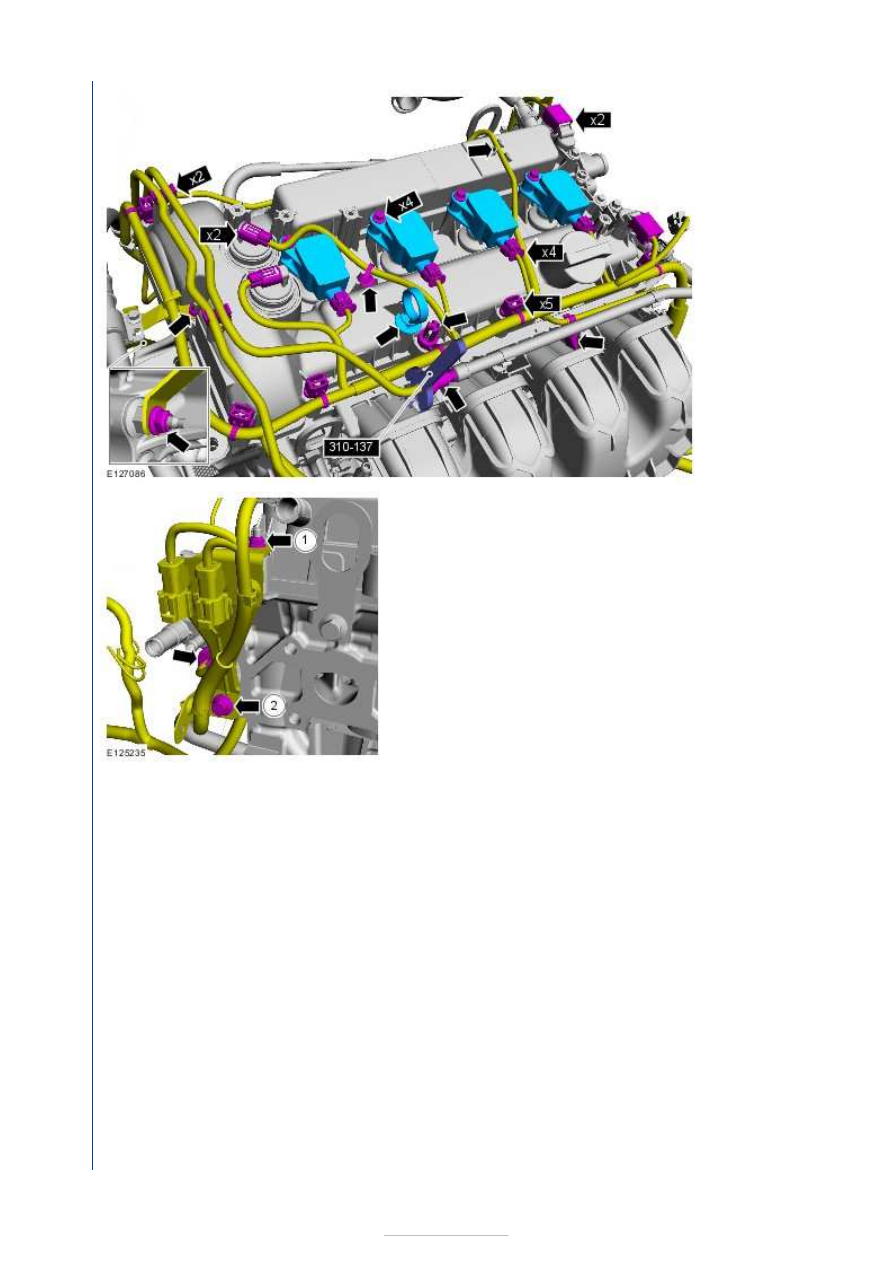

5. Special Tool

(s):

310-

137









6.

7.

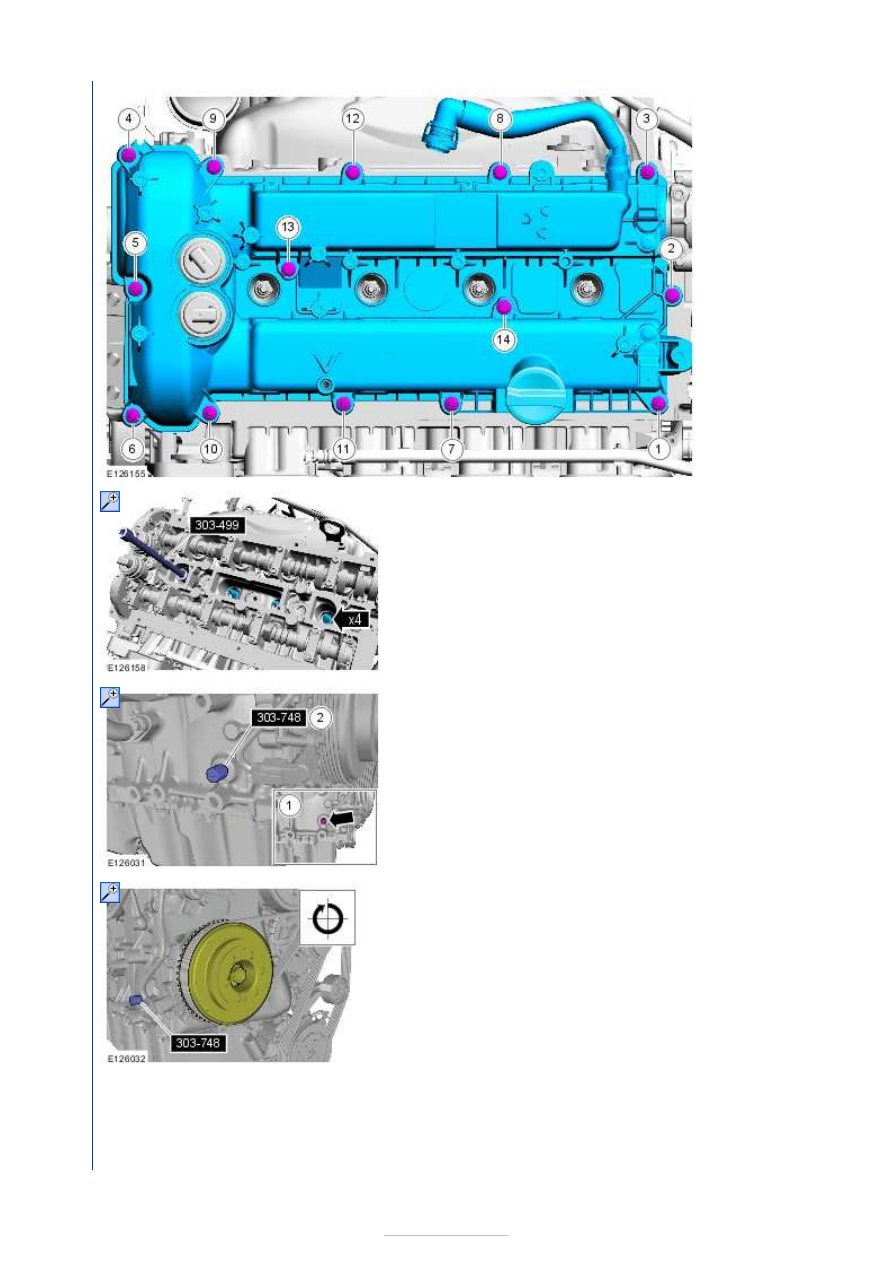

8. Special Tool(s):

303-499



9.

2. Install the Special Tool(s):

303-748



10. Rotate the crankshaft slowly until the crankshaft stops.

Special Tool(s):

303-748



11.
