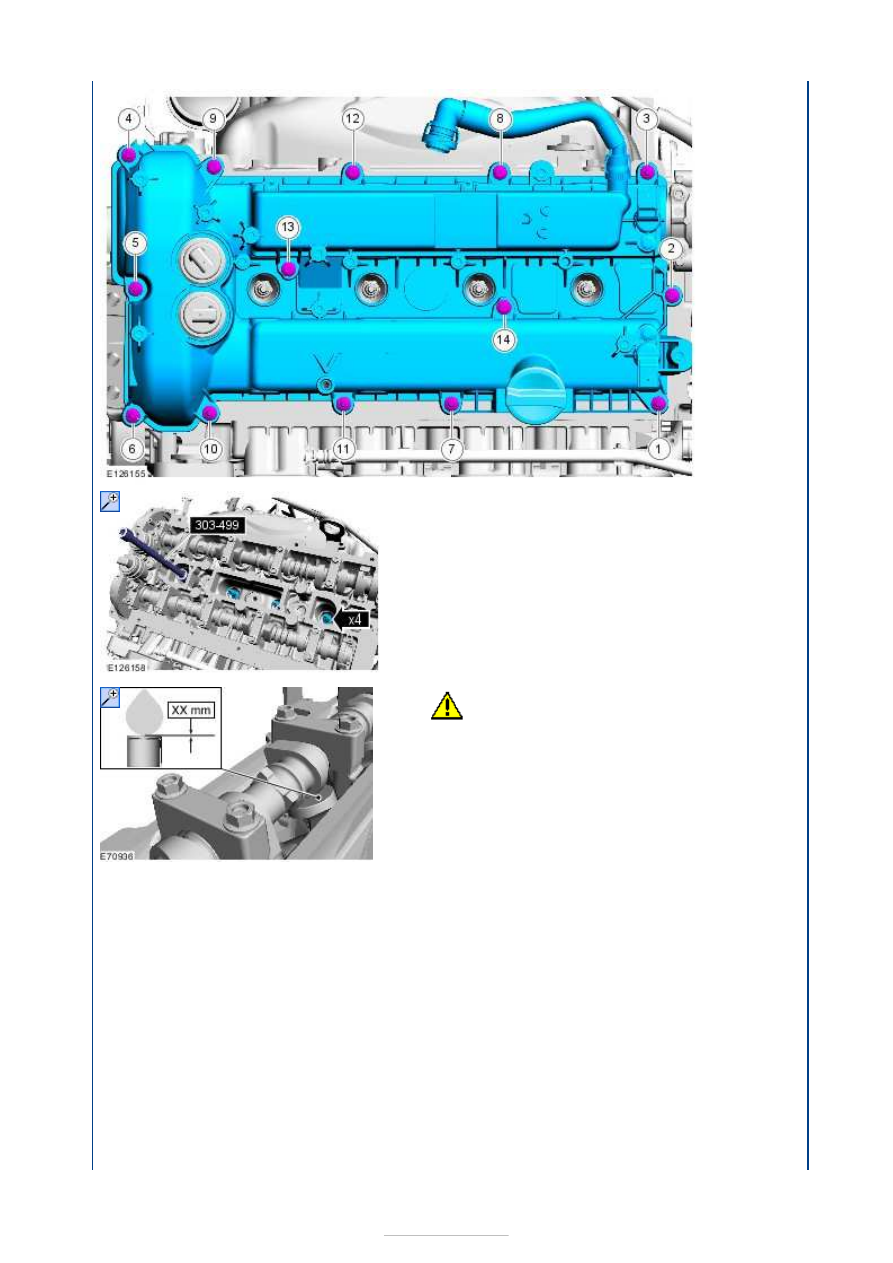

8. Special Tool(s):

303-499



9.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until each piston is at top
dead center (TDC) and measure the valve
clearance(s) using a suitable set of feeler gauges.

10. Measure and note the valve clearance values.

11. Compare the measured valve clearance(s) with

the specifications.

Refer to:

Specifications

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4,
Specifications).

12.

NOTE: The following steps are only necessary
if adjustment is required.

13. Remove the following items:

Refer to:

Camshafts

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

14.

Remove the valve tappet and read the
thickness from the underside.







The number on the valve tappet indicates
the thickness of the bottom of the tappet.
However, the number only indicates the
digits after the decimal point (example:
.650 = 3,650).

15.

Calculate the required thickness of the valve
tappet with the following formula: X = S +
M - V
Required thickness of tappet = X
Thickness of currently fitted tappet = S
Measurement of existing valve clearance
(actual value) = M
Desired valve clearance = V

16. Install the correct valve tappet.

17. Install the following items:

Refer to:

Camshafts

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

18. Measure and note the valve clearance values.

19. Compare the measured valve clearance(s) with

the specifications.

Refer to:

Specifications

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4,
Specifications).

20. Repeat the procedure as necessary until all valve

clearances are within the specified tolerance.

21. Install the following items:

Refer to:

Timing Chain

 (303-01B Engine -

2.0L EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

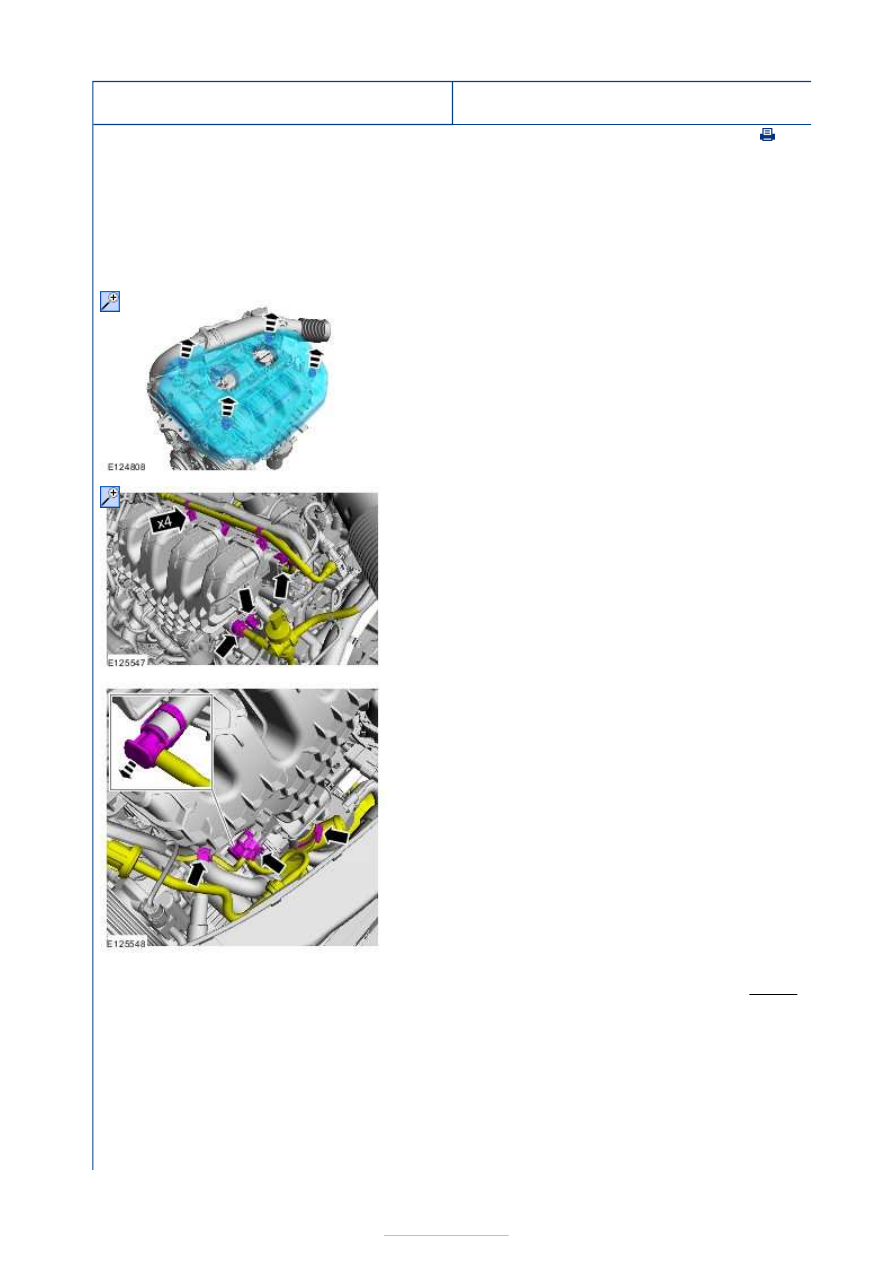

Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Intake Manifold

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General
Procedures).

2.

3.

4.

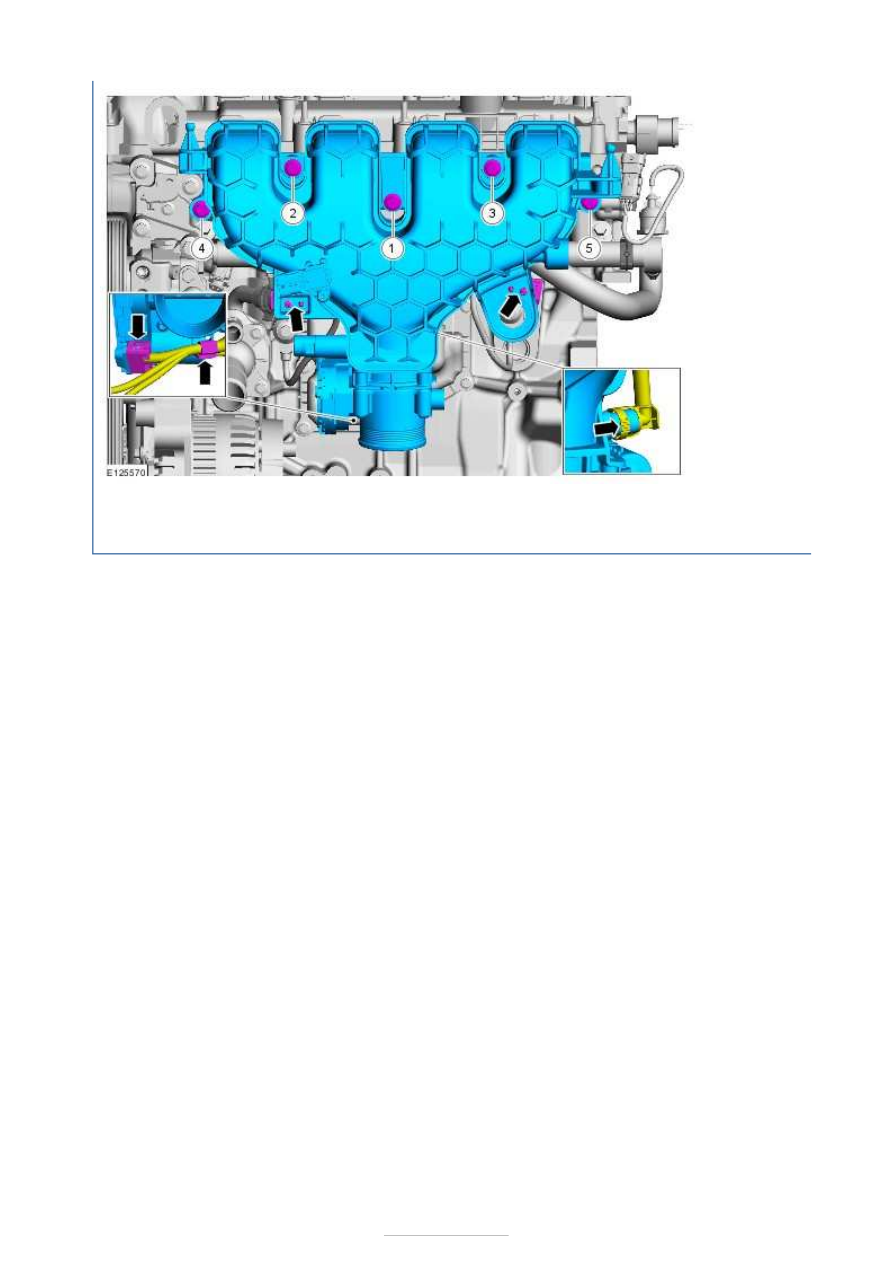

5. Torque:

20 Nm







Installation

1. To install, reverse the removal procedure.
