Ford Galaxy / Ford S-MAX. Manual - part 138

Engine - 2.0L EcoBoost SCTi (149kW/203PS) -
MI4 - Camshafts

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

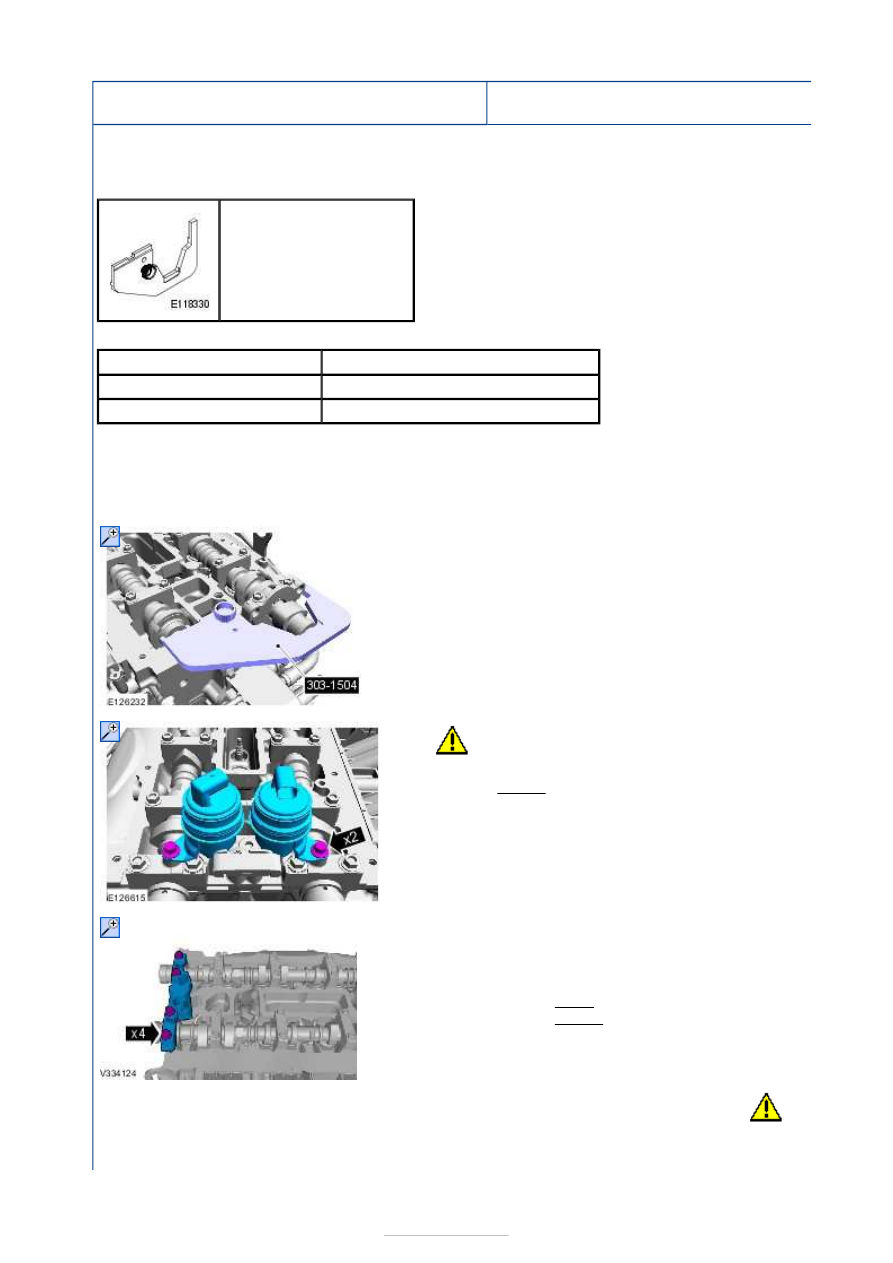

303-1504
Alignment Tool, Camshaft

Name

Specification

Engine Oil - 5W-30

WSS-M2C913-C

Flange Sealant - Anaerobic LP WSK-M2G348-A7 / 5U7J-M2G348-BA

1. Refer to:

Timing Chain

 (303-01B Engine - 2.0L EcoBoost

SCTi (149kW/203PS) - MI4, Removal and Installation).

2. Remove the Special Tool(s):

303-1504



3.

CAUTION: Note the position of the components

before removal.

Torque:

10 Nm

4. Loosen each bolt 2 turns at a time until all bolts are

removed.

Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:

5.

CAUTION:

Note the
position of the









Installation

components
before
removal.

Loosen each bolt
2 turns at a time
until all bolts are
removed.

1. To install, reverse the removal procedure.

2.

NOTE: The component must be installed within 10
minutes of applying the sealant.

Material:

Flange Sealant - Anaerobic LP (WSK-M2G348

5U7J-M2G348-BA)



3.

CAUTION:

Make sure
that the
components
are installed
to the position
noted before
removal.

Install the
camshafts
approximately at
valve overlap
position cylinder
No. 4.

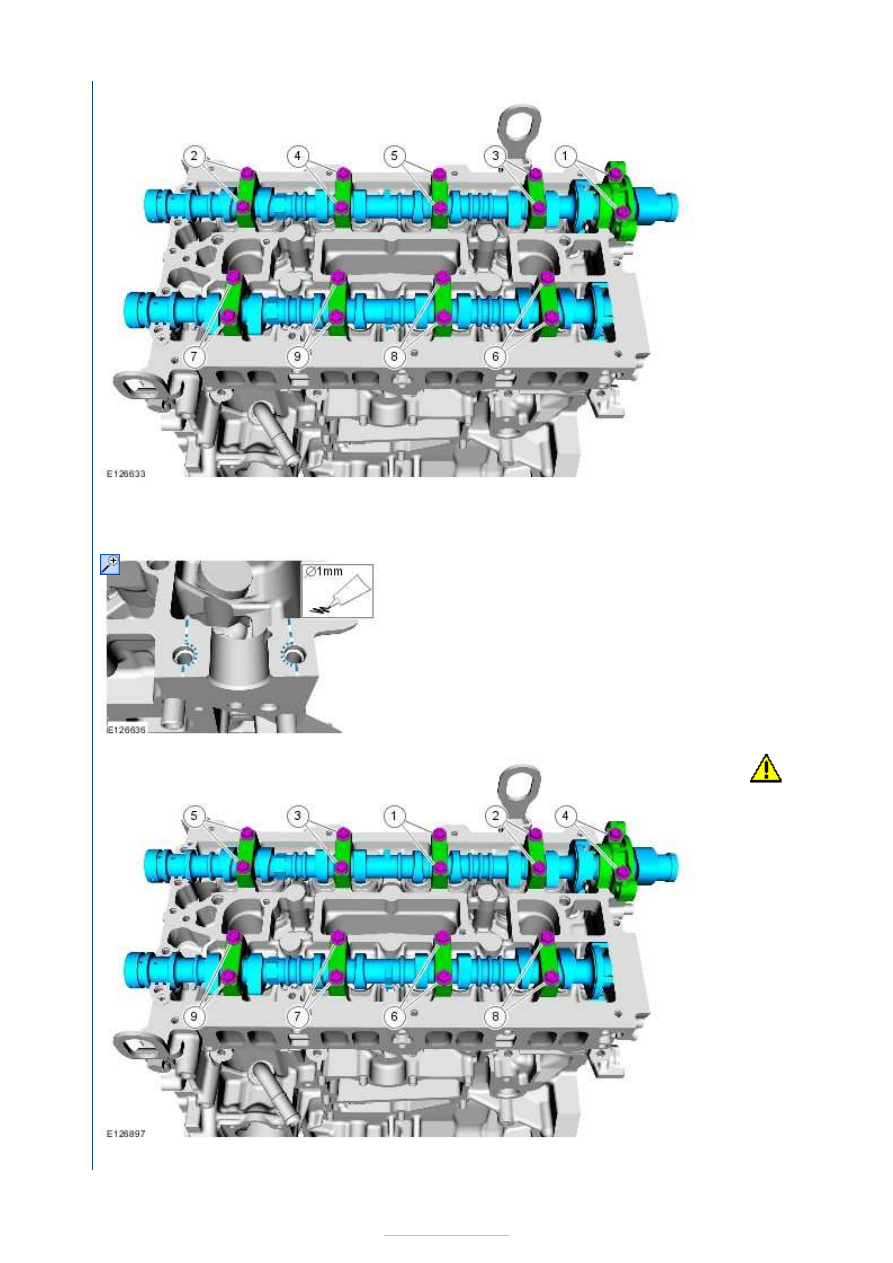

4. Tighten each

bolt 2 turns at a
time.

Material:

Oil - 5W-







(WSS-M2C913
C)



Torque:

7 Nm

16 Nm

Stage 1:

Stage 2:

Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Timing Cover

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Trolley jack

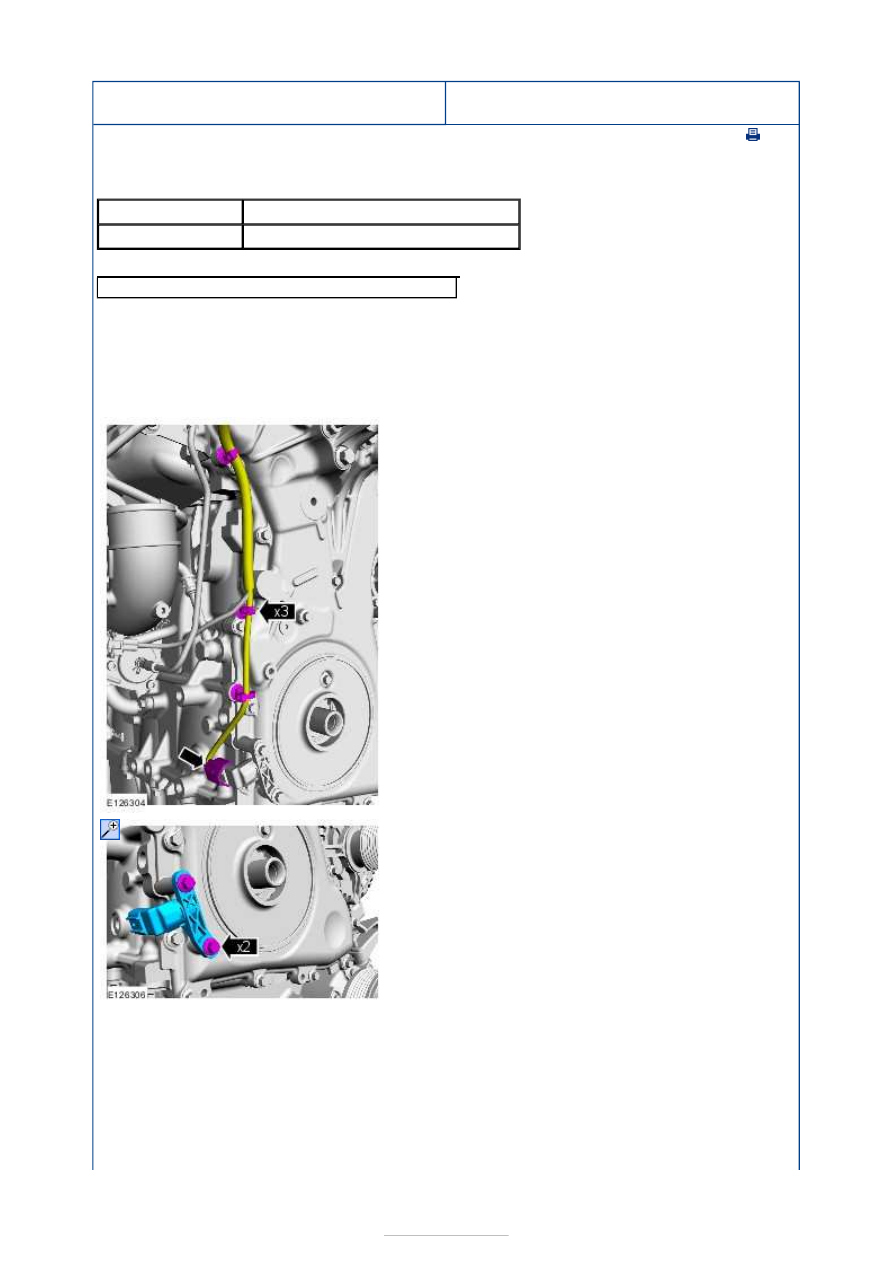

1. Refer to:

Crankshaft Pulley

 (303-01B Engine -

2.0L EcoBoost SCTi (149kW/203PS) - MI4,
Removal and Installation).

2.

3.

4.
