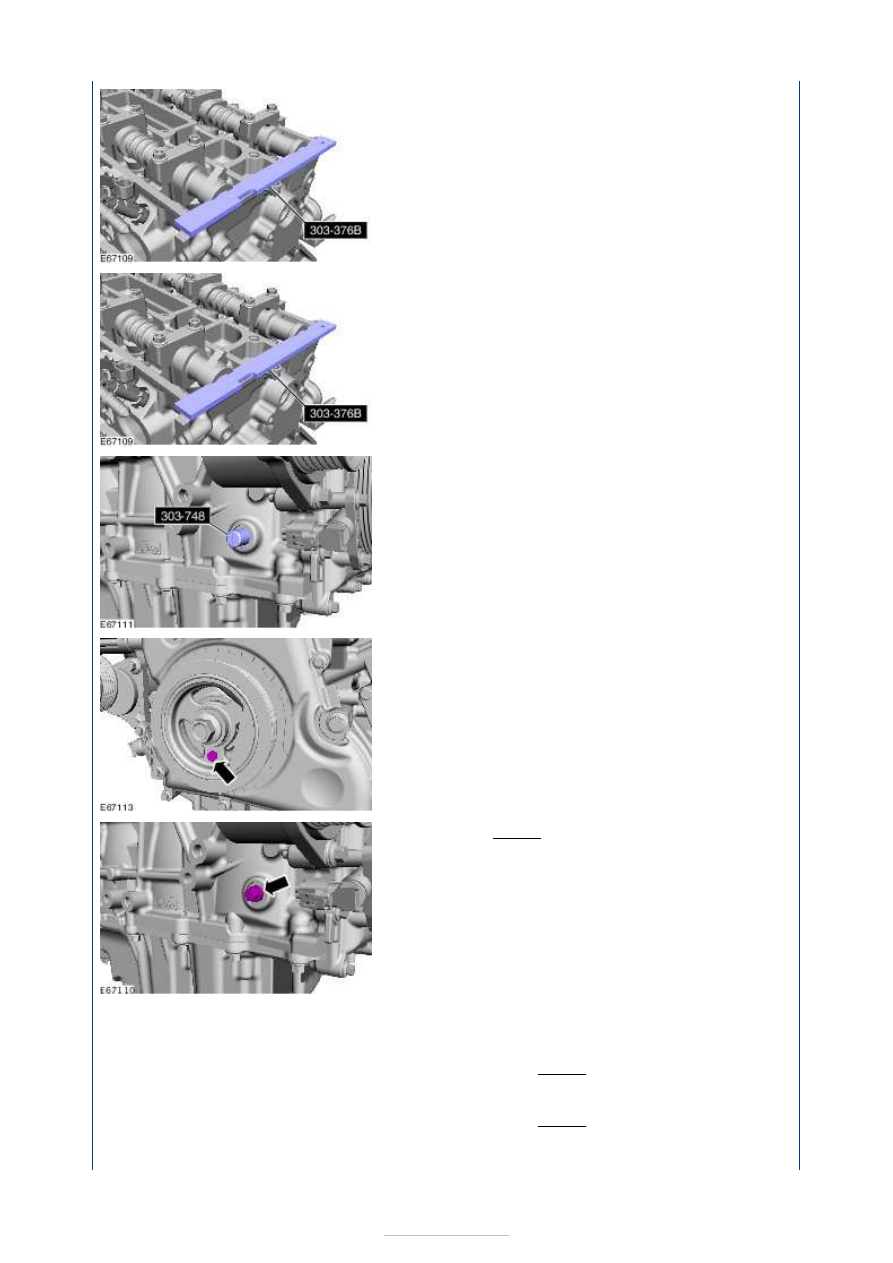

17. Remove the special tool.

Special Tool(s):

303-376B



18. Remove the special tool.

Special Tool(s):

303-748



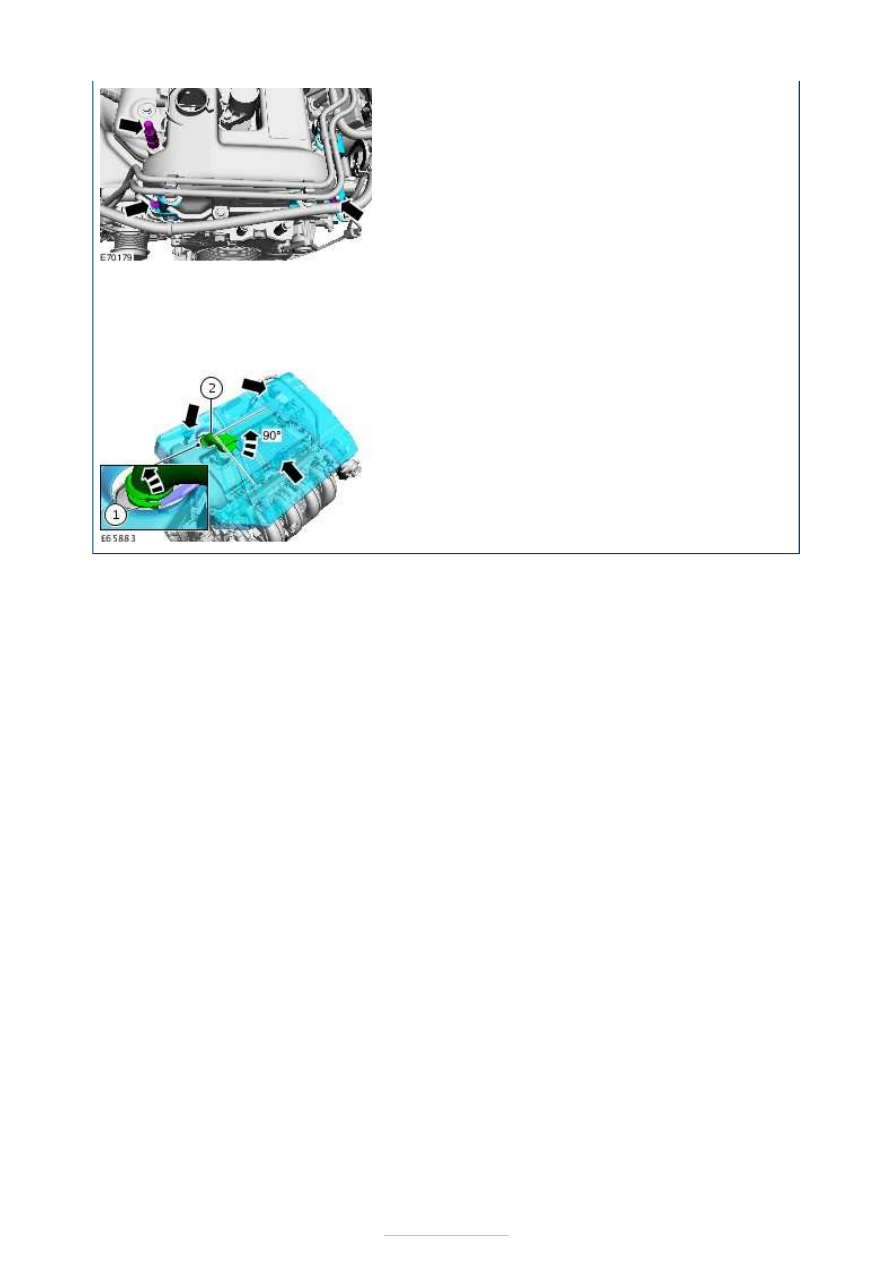

19.

20. Torque: 20 Nm

21.

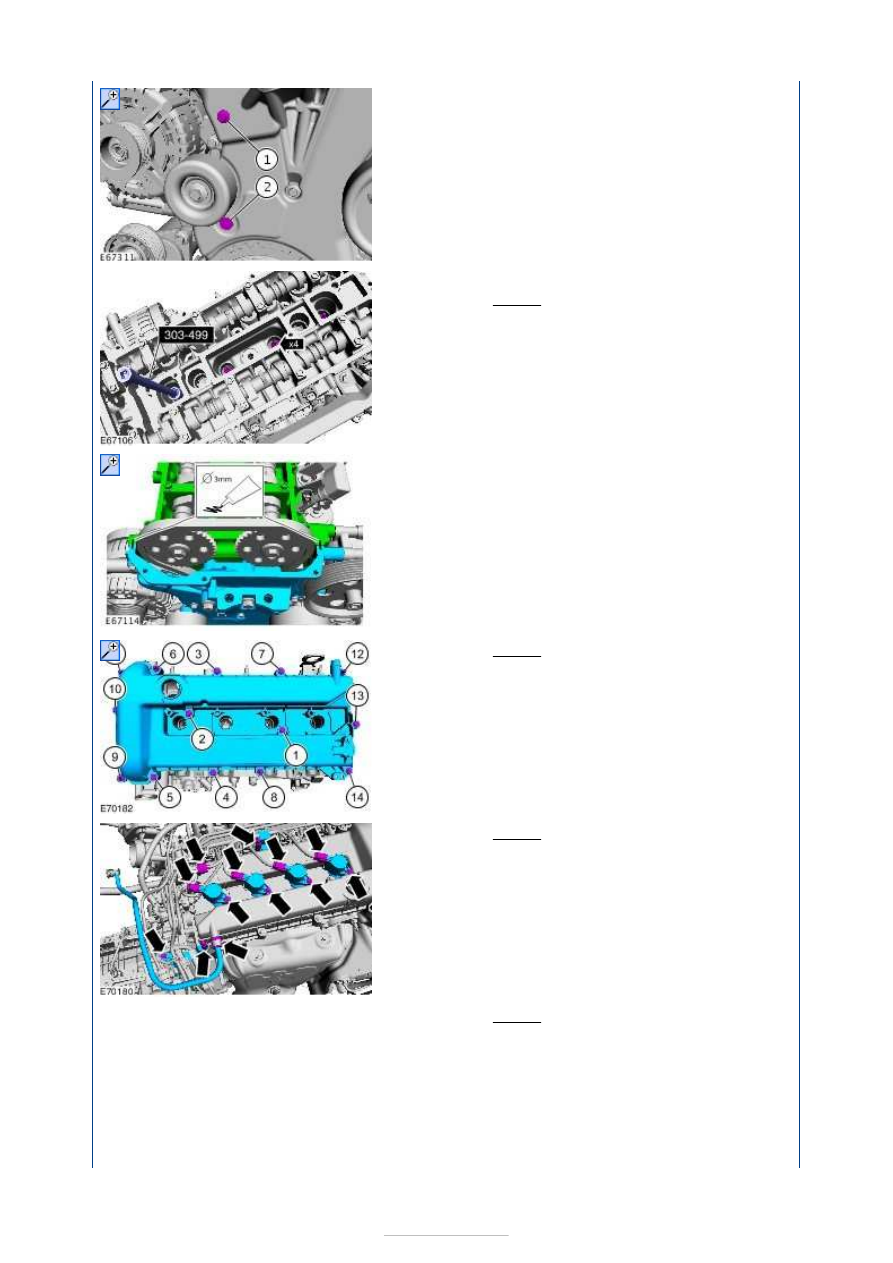

1. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

10 Nm

2. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

12 Nm











22. Special Tool(s):

303-499



Torque:

12 Nm

23. Apply a small bead of sealant to the areas

shown.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



24. Torque: 10 Nm

25. Torque: 10 Nm

26. Torque: 10 Nm











27. Install the drive belt.

Refer to: Antriebsriemen - Zusatzaggregate
(303-05A Antrieb - Zusatzaggregate - 2.0L
Duratec-HE (MI4), Removal and Installation).

28.





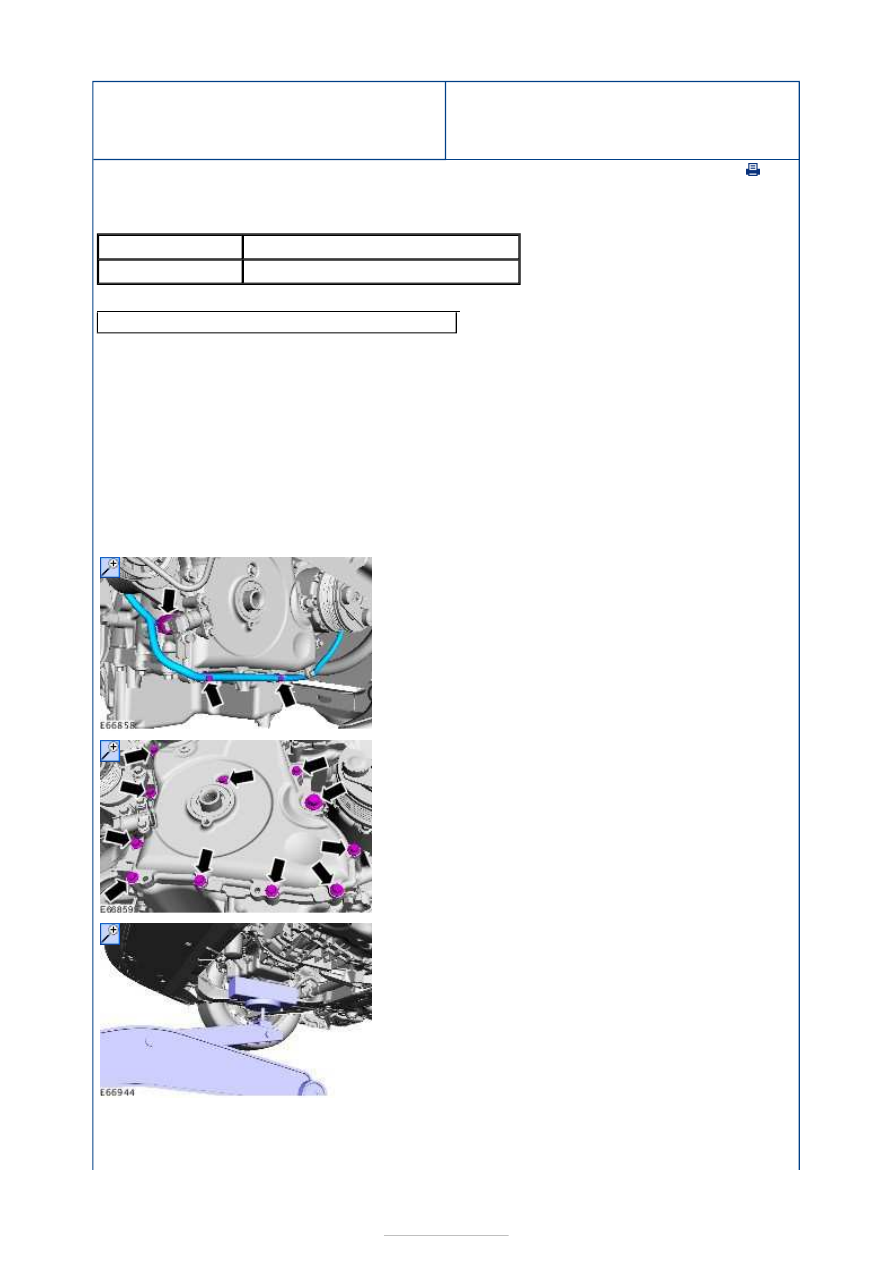

Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Engine Front
Cover

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Trolley jack

1. Remove the following items:

1. Refer to:

Headlamp Assembly

 (417-01

Exterior Lighting, Removal and
Installation).

2. Refer to:

Crankshaft Pulley

 (303-01A

Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4, Removal and
Installation).

2.

3.

4. General Equipment:

Trolley jack
