Ford Galaxy / Ford S-MAX. Manual - part 115

Installation

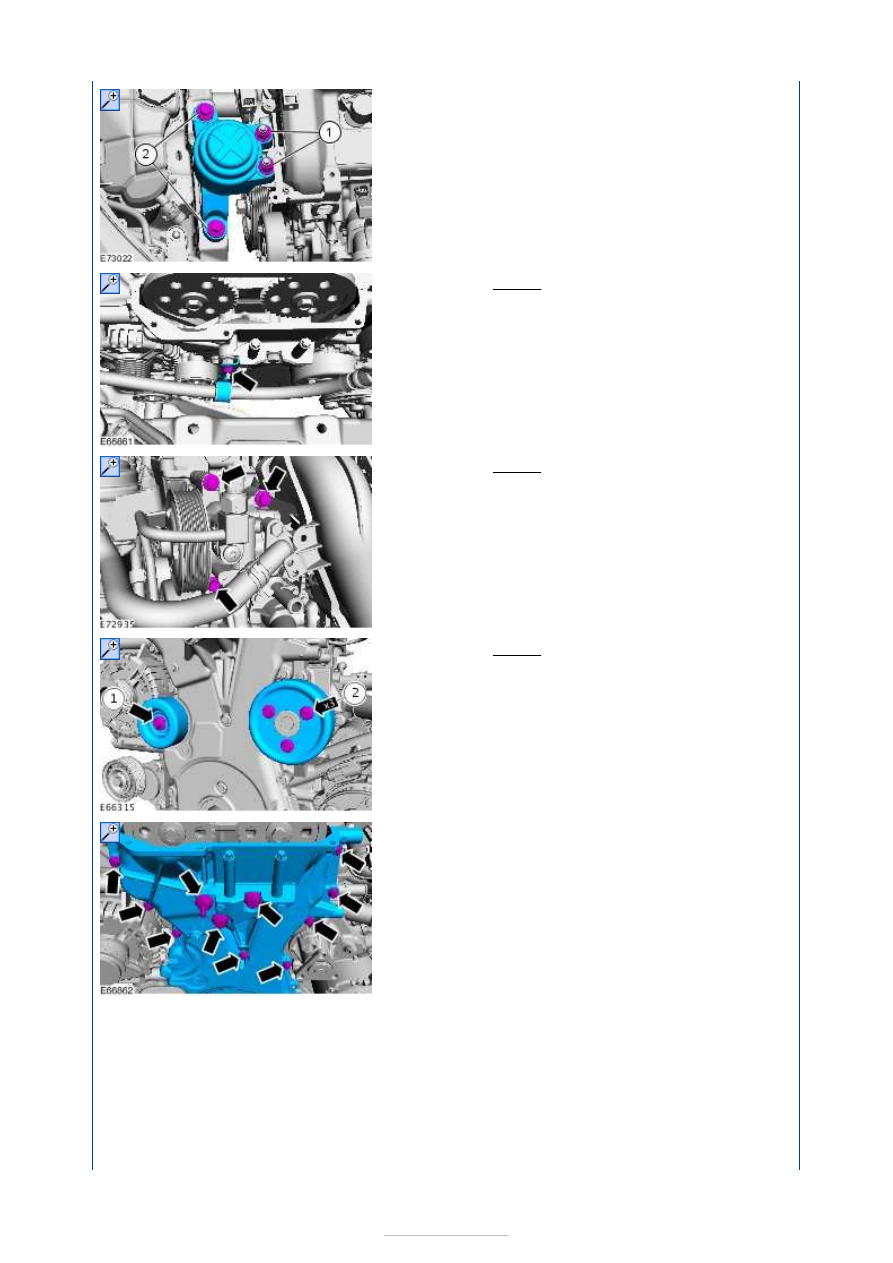

6. Torque: 15 Nm

7. Torque: 25 Nm

8. Torque: 25 Nm

9.

1. To install, reverse the removal procedure.

2.

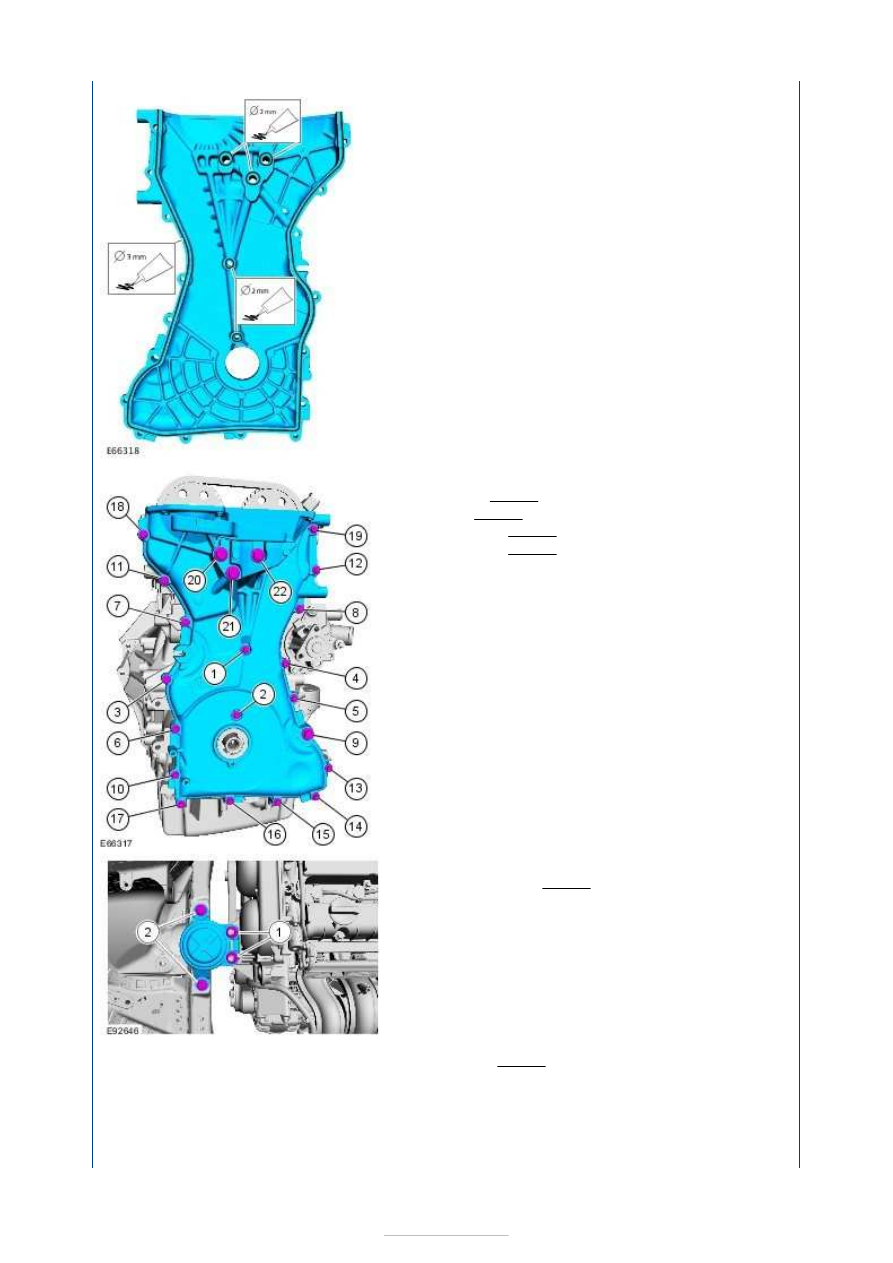

Material:

Silicone Sealant LB (WSE-

M4G323-A4 / 2U7J-M4G323-AA)













3. Torque:

1-8 10 Nm
9 48 Nm
10-19 10 Nm
20-22 48 Nm

4.

1. Torque: 80 Nm
2.

NOTE: Only tighten the bolts finger
tight at this stage.

3. Lower the jack.

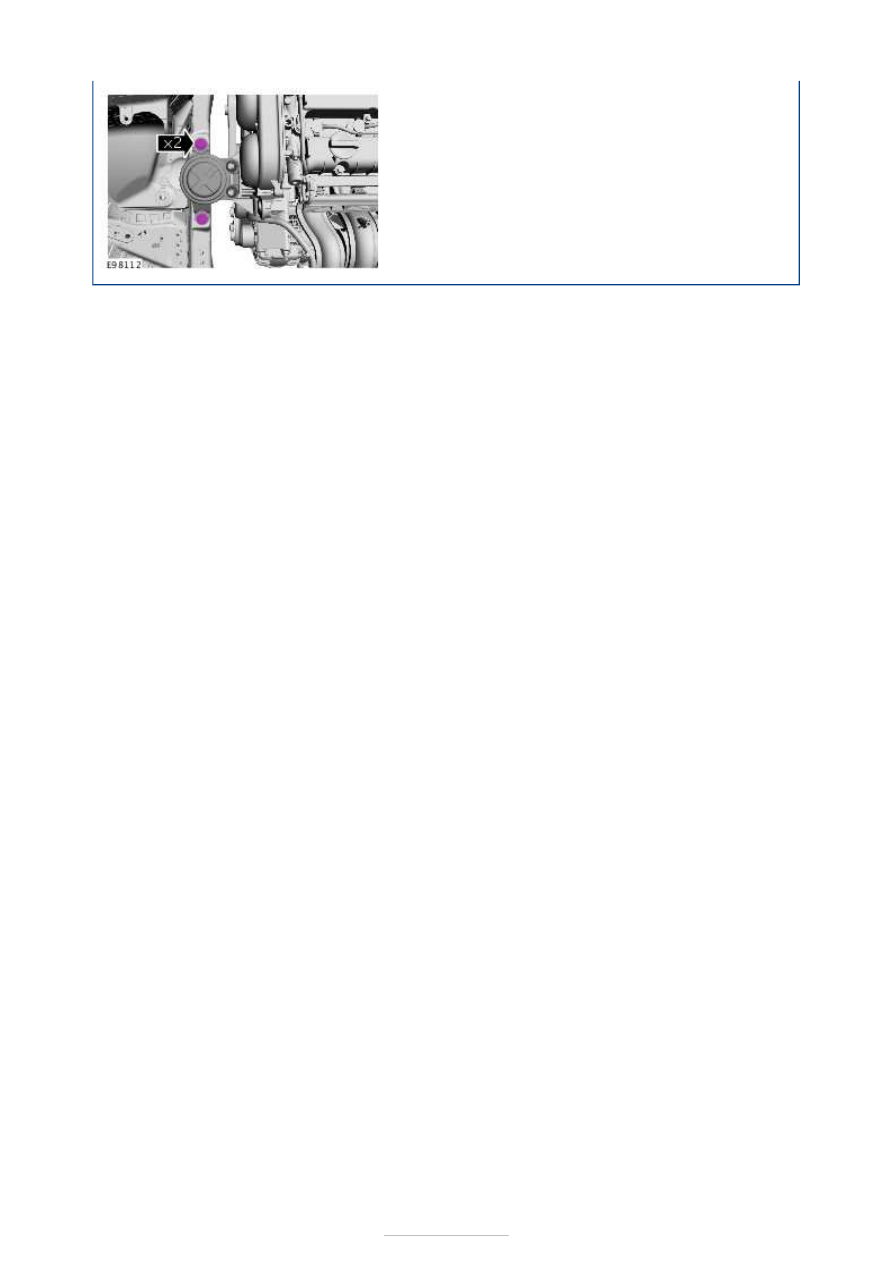

5. Torque: 90 Nm









Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Timing Chain

S-MAX/Galaxy 2006.5 (02/2006-)



Print



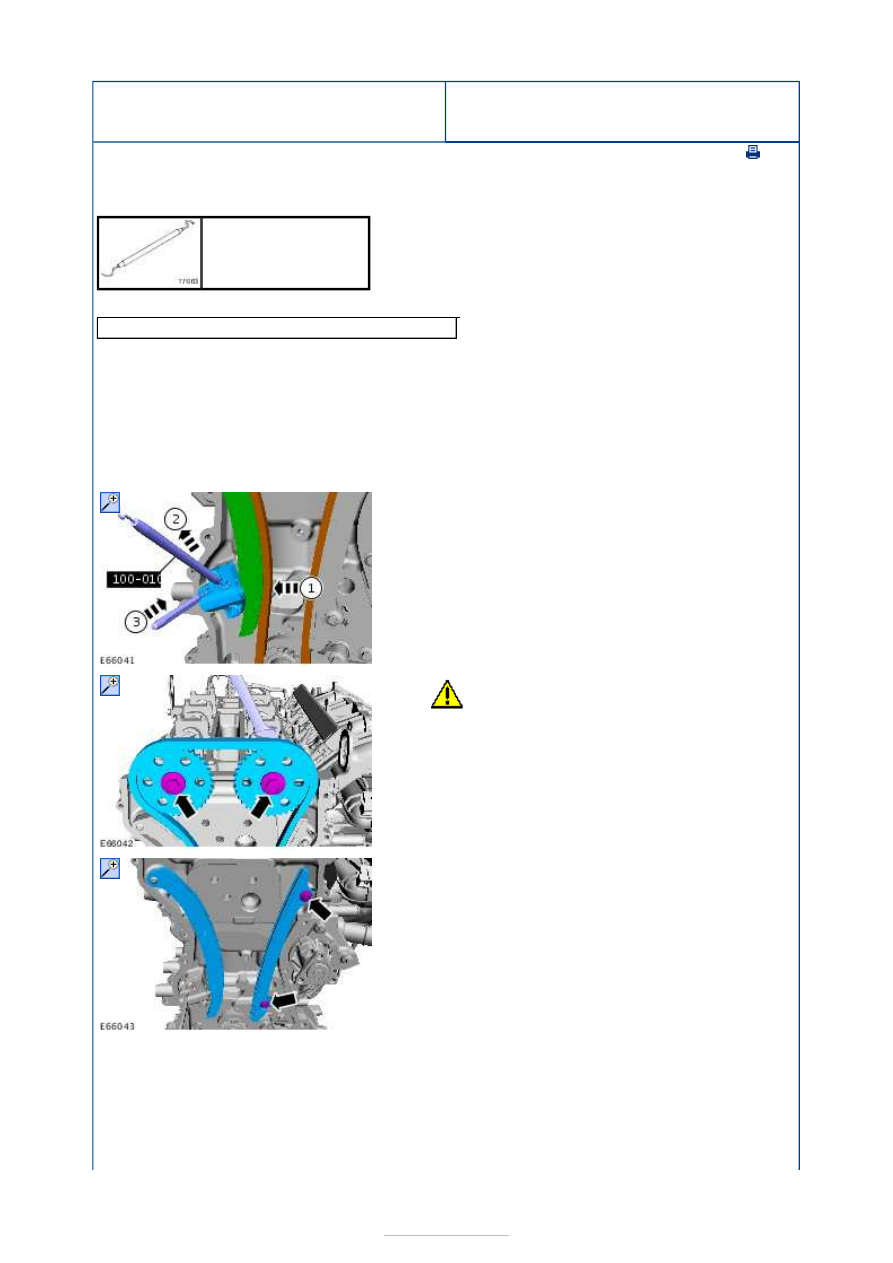

Removal and Installation

Special Tool(s)

General Equipment

Removal

100-010
Remover, O-Ring Seal

2 mm punch

1. Remove the following items:

1. Refer to:

Engine Front Cover

 (303-01A

Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4, Removal and
Installation).

2.

2. Special Tool(s):

100-010



3. General Equipment:

2 mm punch



3.

CAUTION: Counterhold the camshafts at

the hexagon using an open-ended spanner to
prevent the camshafts from turning.

4.

5. General Equipment:

2 mm punch
