Ford Galaxy / Ford S-MAX. Manual - part 112

Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Valve Stem Seals

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

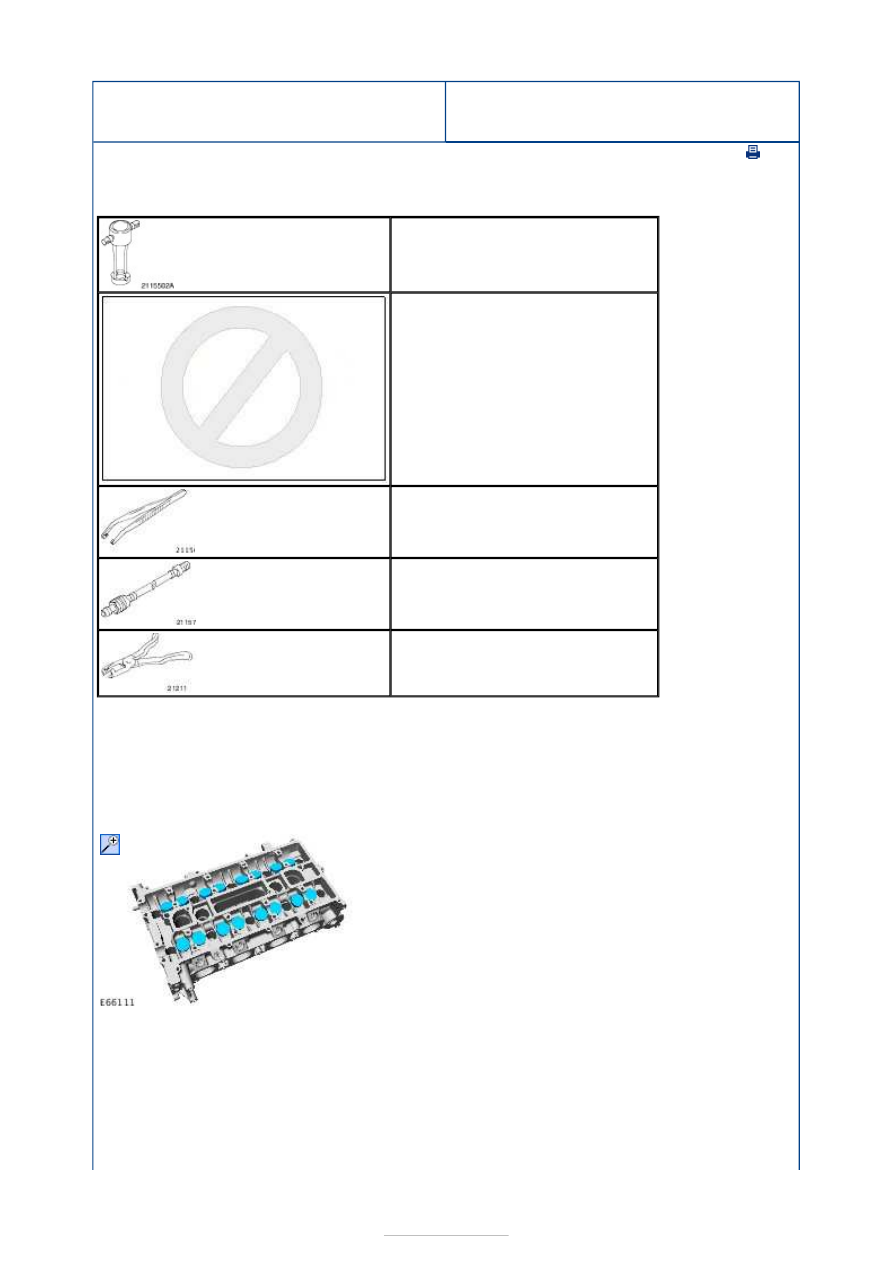

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-361-02
Adapter for 303-361A

303-361A
Compressor, Valve Spring

303-362
Installer, Valve Stem Collets

303-363
Adapter, Air Supply (Cylinder Head)

303-508
Pliers, Valve Stem Seal

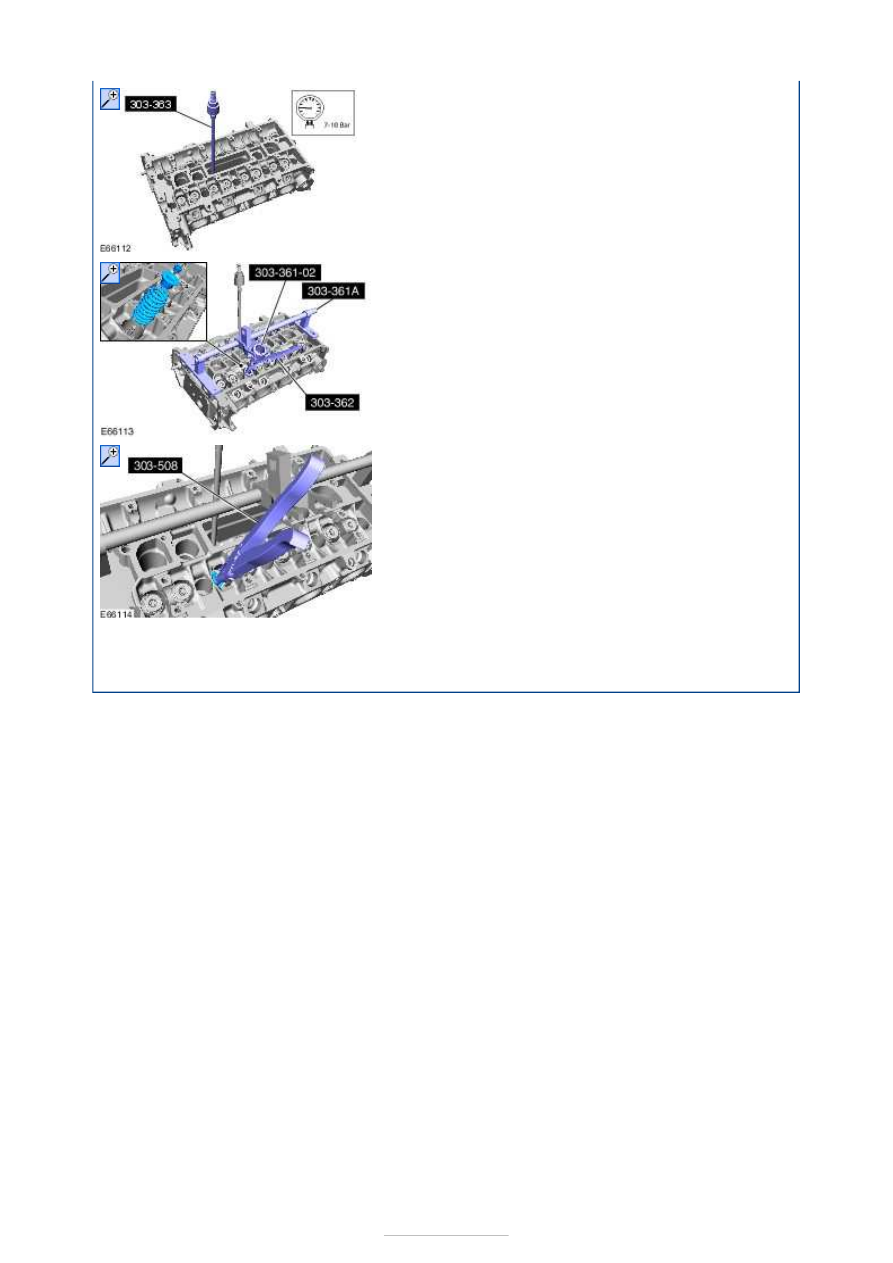

1. Refer to:

Camshafts

 (303-01A Engine - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4, Removal and
Installation).

2.

3. Special Tool(s):

303-363















Installation

4. Special Tool(s):

303-361A

,

303-361-02

,

303-362



5. Special Tool(s):

303-508



1. To install, reverse the removal procedure.







Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Camshafts

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

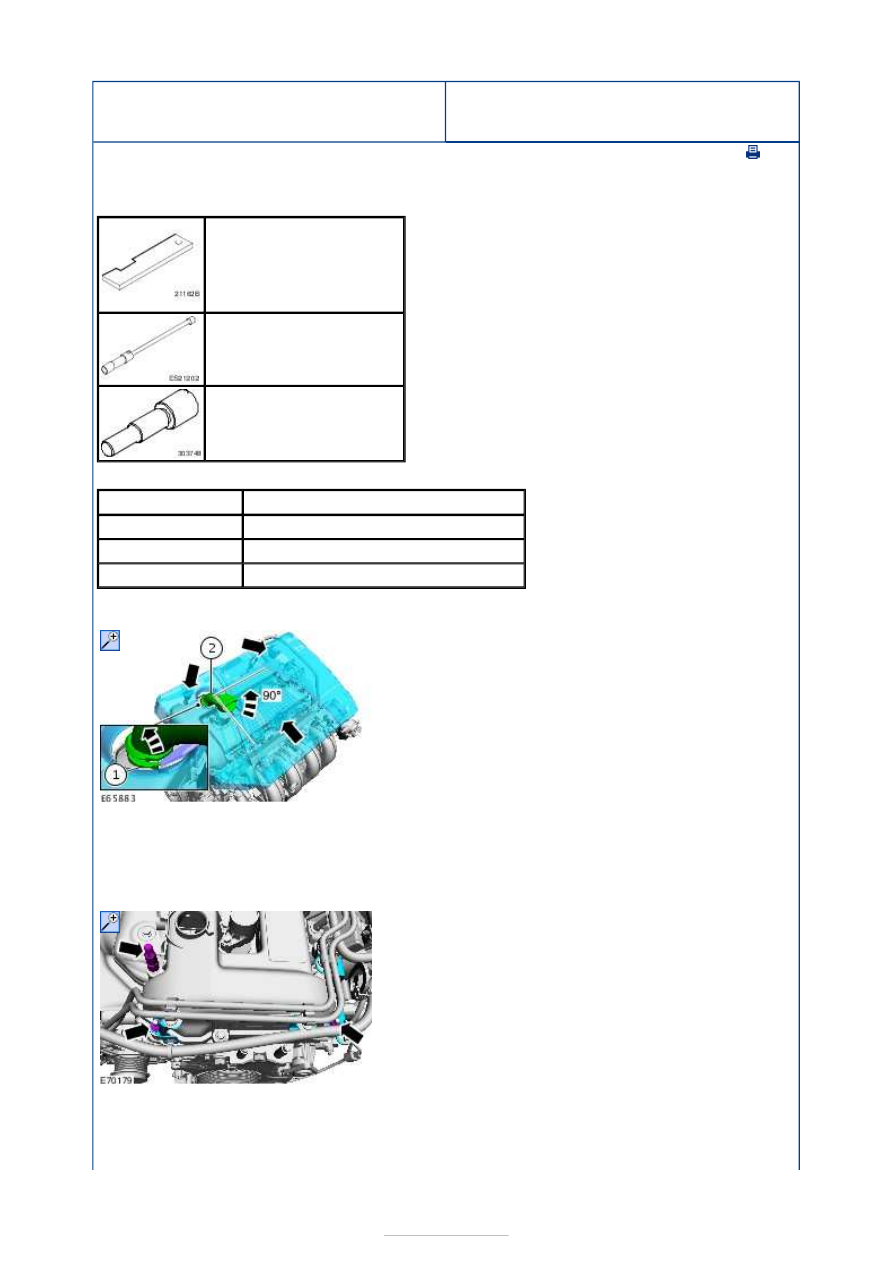

Special Tool(s)

Materials

Removal

303-376B
Alignment Plate, Camshaft

303-499
Socket, Spark Plug

303-748
Locking Tool, Crankshaft

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Thread Locking MS WSK-M2G349-A7 / 2U7J-M2G349-AA

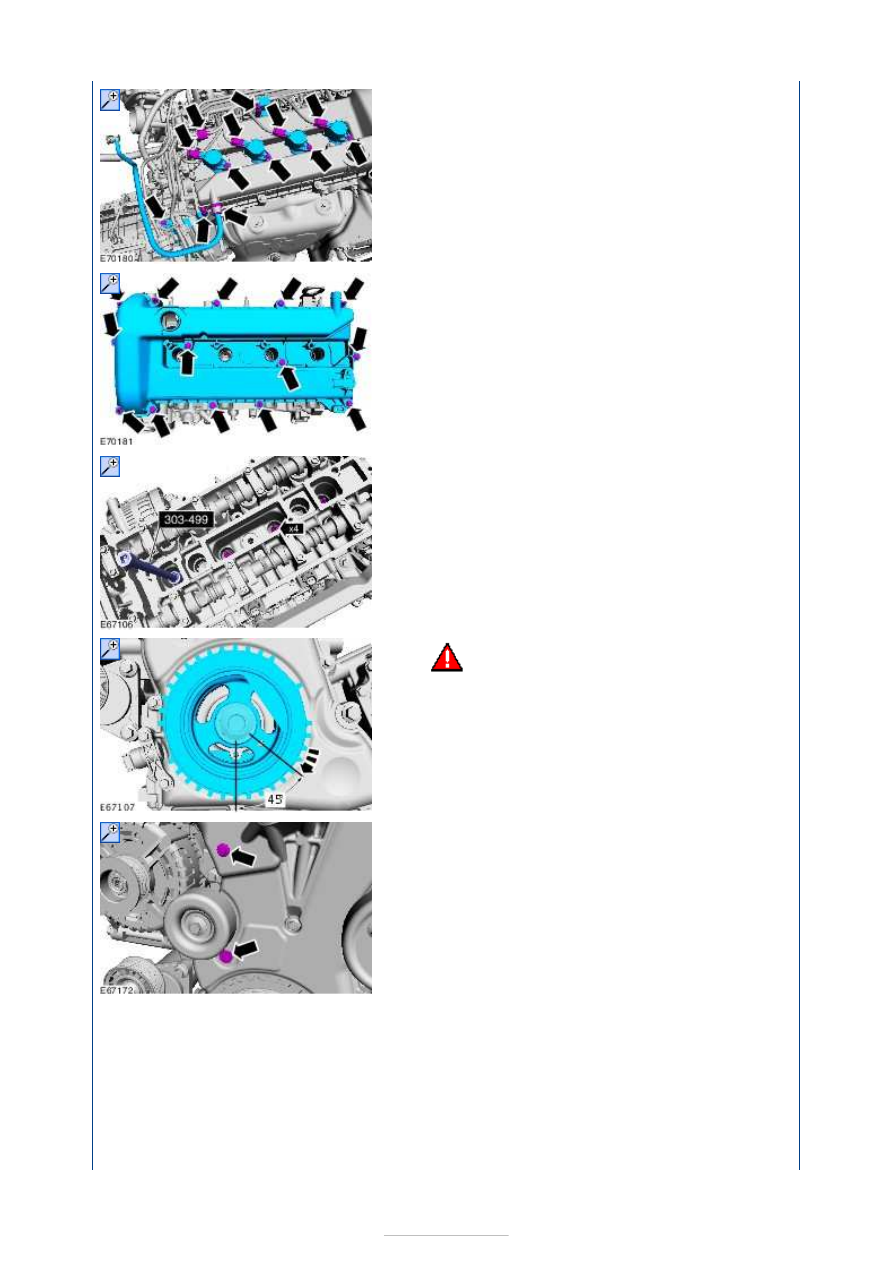

1.

2. Remove the drive belt.

Refer to: Antriebsriemen - Zusatzaggregate
(303-05A Antrieb - Zusatzaggregate - 2.0L
Duratec-HE (MI4), Removal and Installation).

3.

4.











5.

NOTE: If the gaskets are not damaged, re-
use them.

6. Special Tool(s):

303-499



7.

WARNING: Only rotate the crankshaft

clockwise.

Turn the crankshaft until no. 1 piston is at about
45° before TDC.

8.

9.
