Ford Galaxy / Ford S-MAX. Manual - part 1097

Vehicles with 2.0L or diesel engine

All vehicles

18. Torque: 80 Nm

19. General Equipment:

Transmission jack



20.

1. Torque: 30 Nm

2.

CAUTION: Make sure that new

bolts are installed.

Torque:



150 Nm
90°

Stage 1:
Stage 2:

21.

WARNING: This step requires the aid of

another technician.

CAUTIONS:

Make sure that no components catch

when lowering the subframe.

Make sure that new bolts are installed.

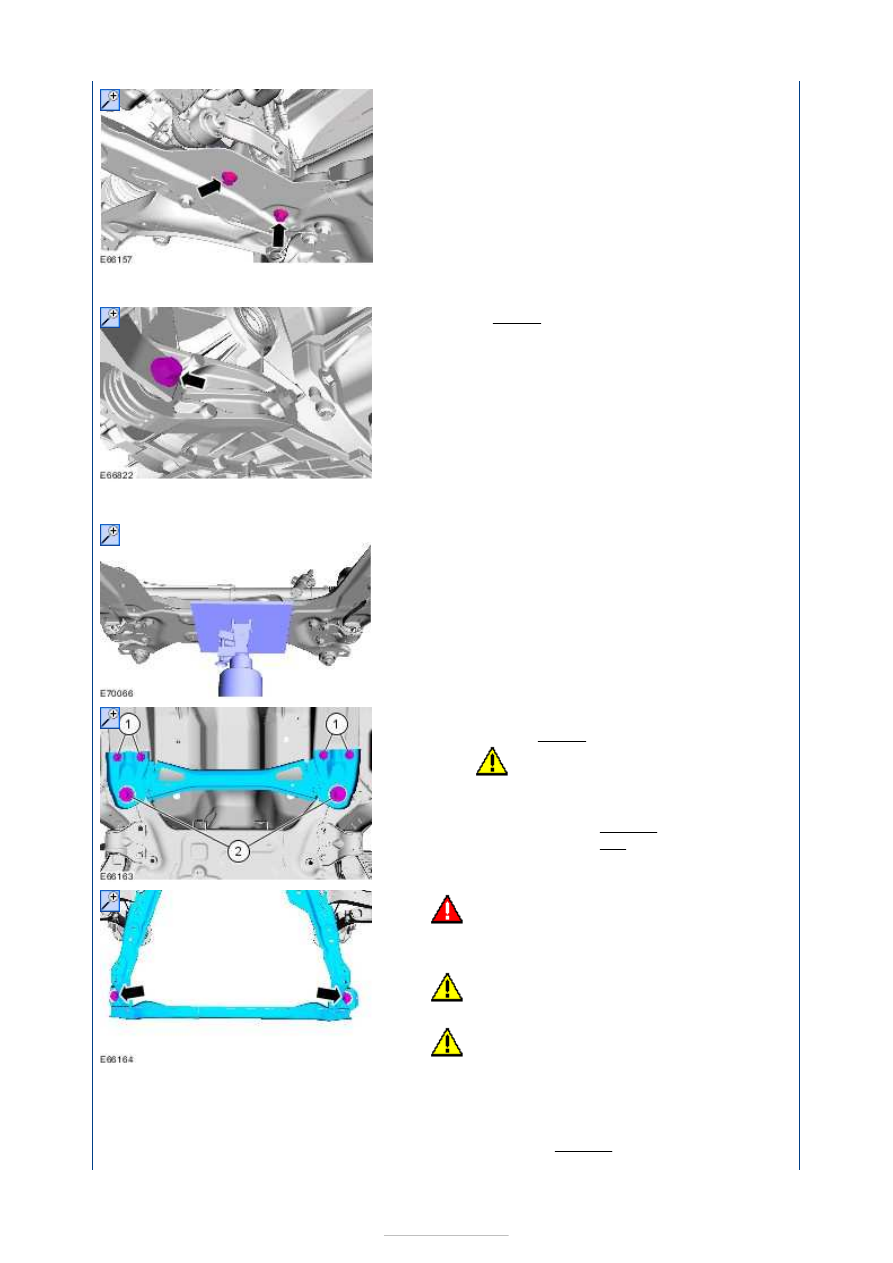

Lower the front subframe to gain access to the
front subframe rear bushings.

Torque:



150 Nm

Stage 1:











Installation

90°

Stage 2:

22.

NOTE: Note the position of the component
before removal.

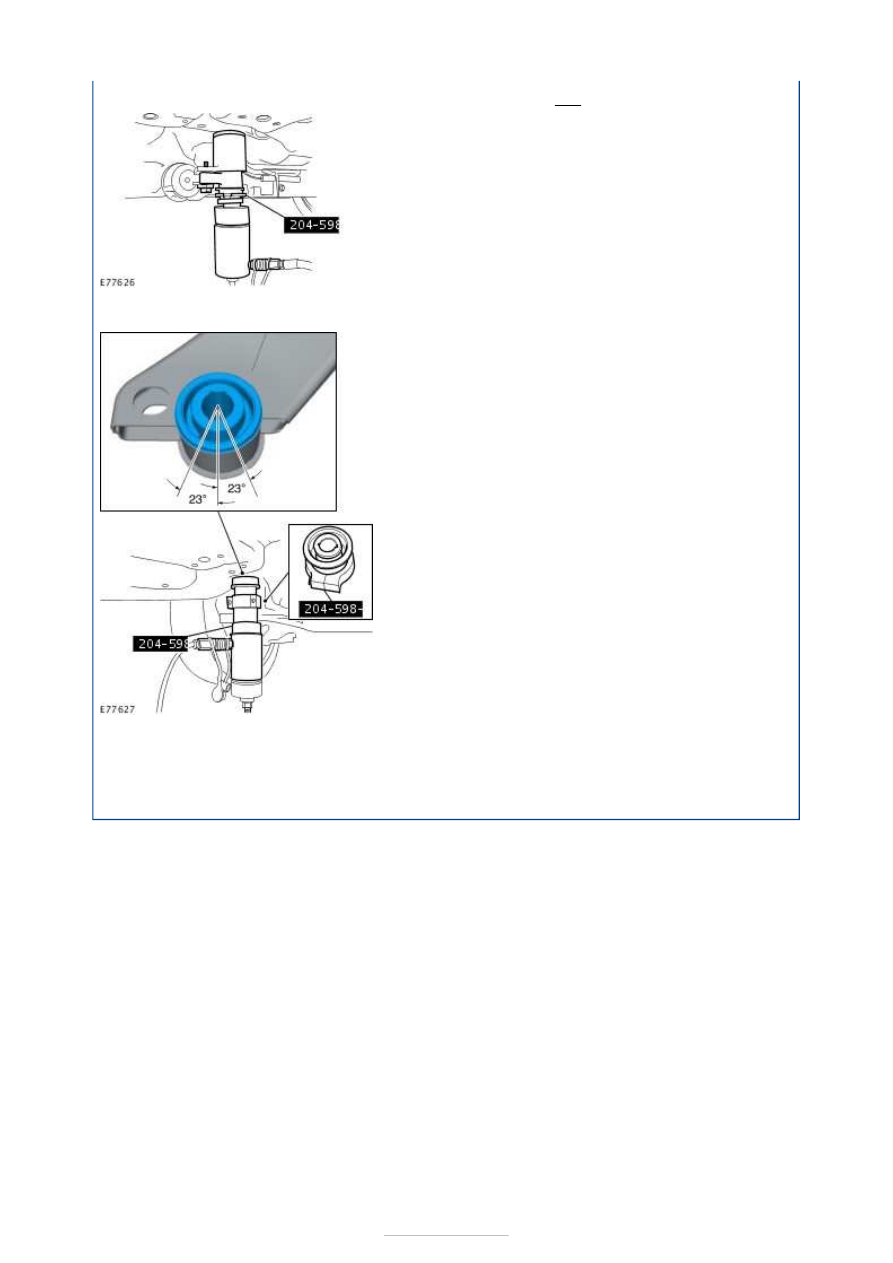

Special Tool(s):

204-598



1.

NOTE: Make sure that this component is
installed to the noted removal position.

Special Tool(s):

204-598

,

204-598-01



2. Install the Front Subframe.

Refer to:

Front Subframe

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and
Installation).





Uni-Body, Subframe and Mounting System
- Rear Subframe

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

205-316A
Alignment Pins, Subframe

Transmission jack

1. Remove the following items:

1. Remove the stabilizer bar link, on both

sides.

Refer to:

Rear Stabilizer Bar Link

 (204-02

Rear Suspension, Removal and
Installation).

2. Remove the spring, on both sides.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

2.

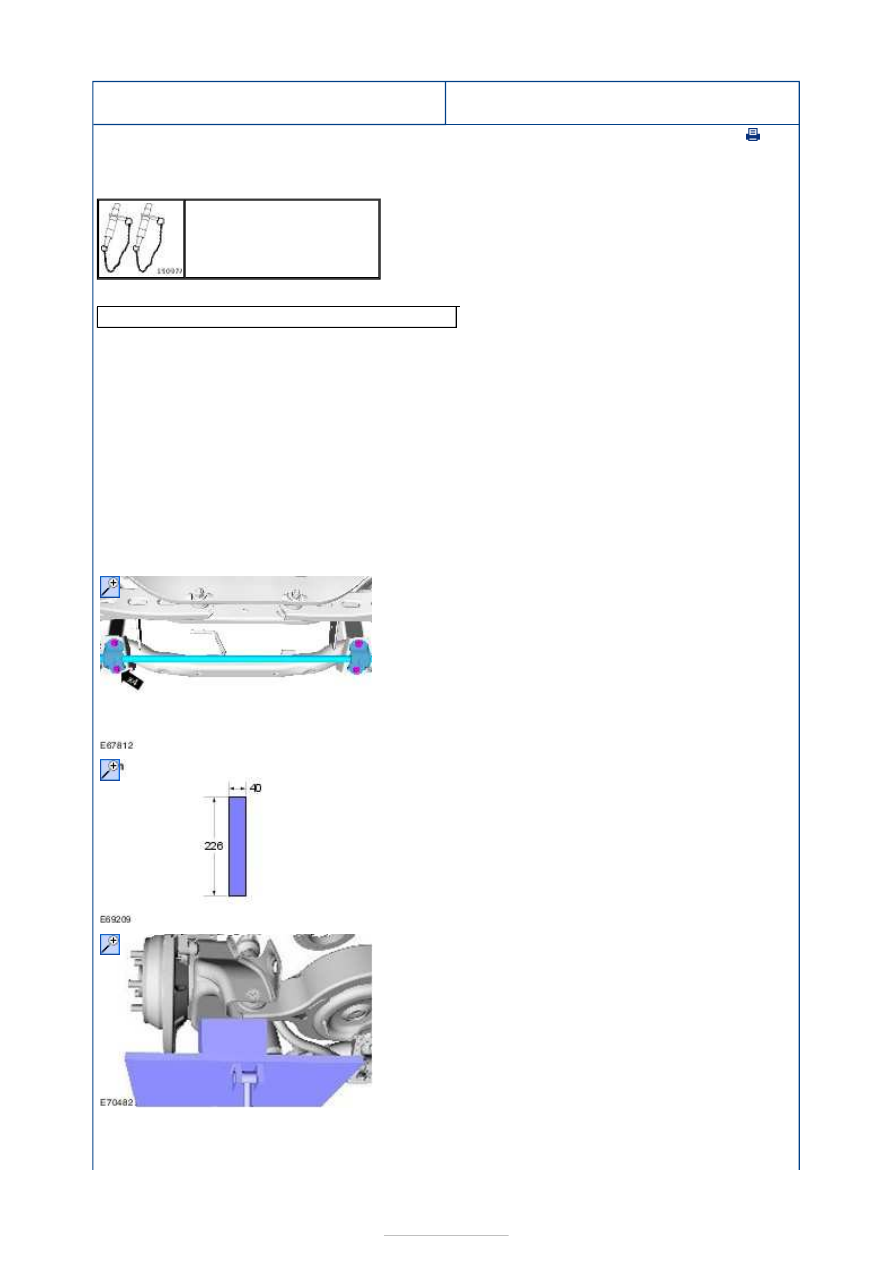

3. Fabricate two spacers.

4. General Equipment:

Transmission jack



5. Install the spacer. Make sure that the spacer is

in a vertical plane and raise the suspension to









the design height setting on both sides.

6.

NOTE: Note the position of each component
before removal.

7. On both sides.

8. On both sides.

9.

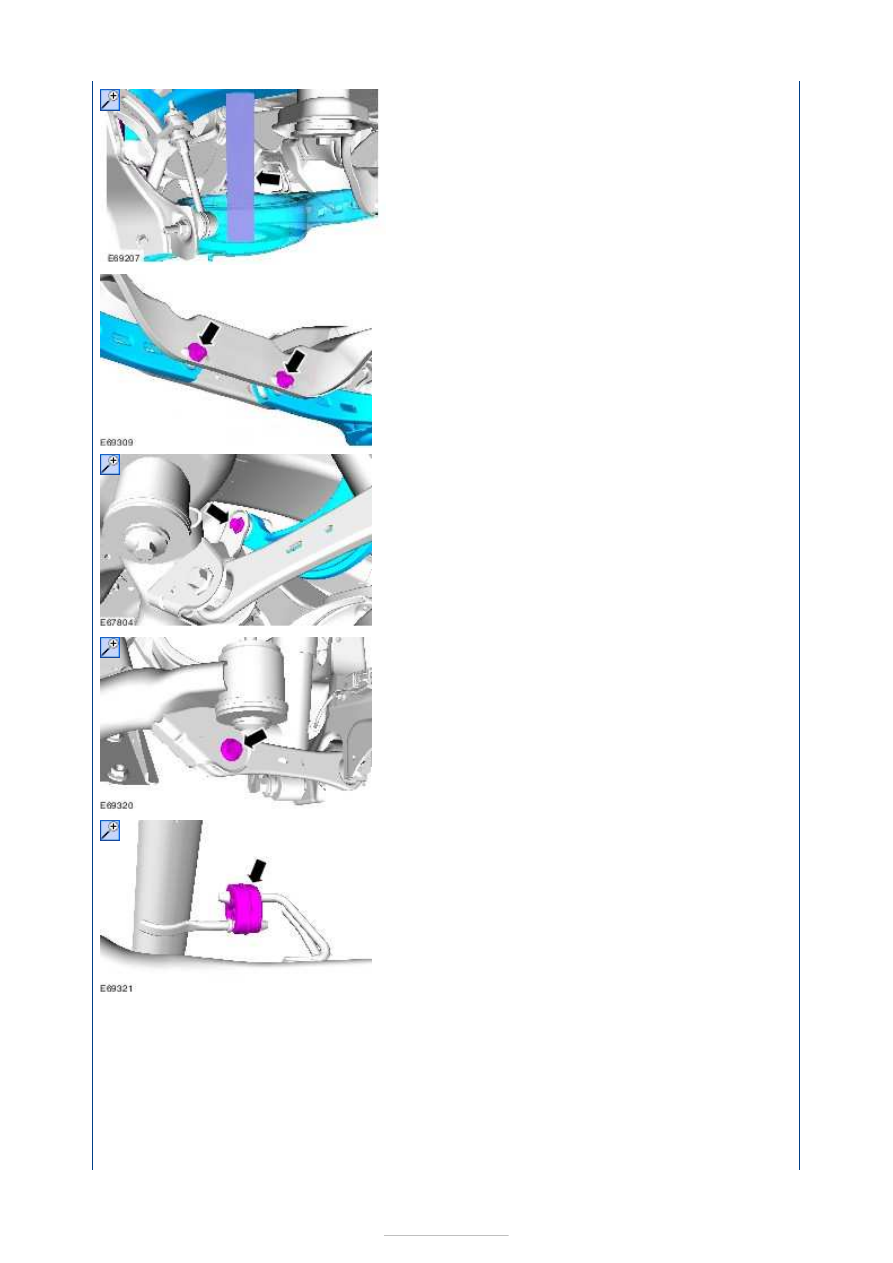

10. Support the rear subframe and remove the rear

subframe bolts.

General Equipment:

Transmission jack
