Ford Galaxy / Ford S-MAX. Manual - part 1095

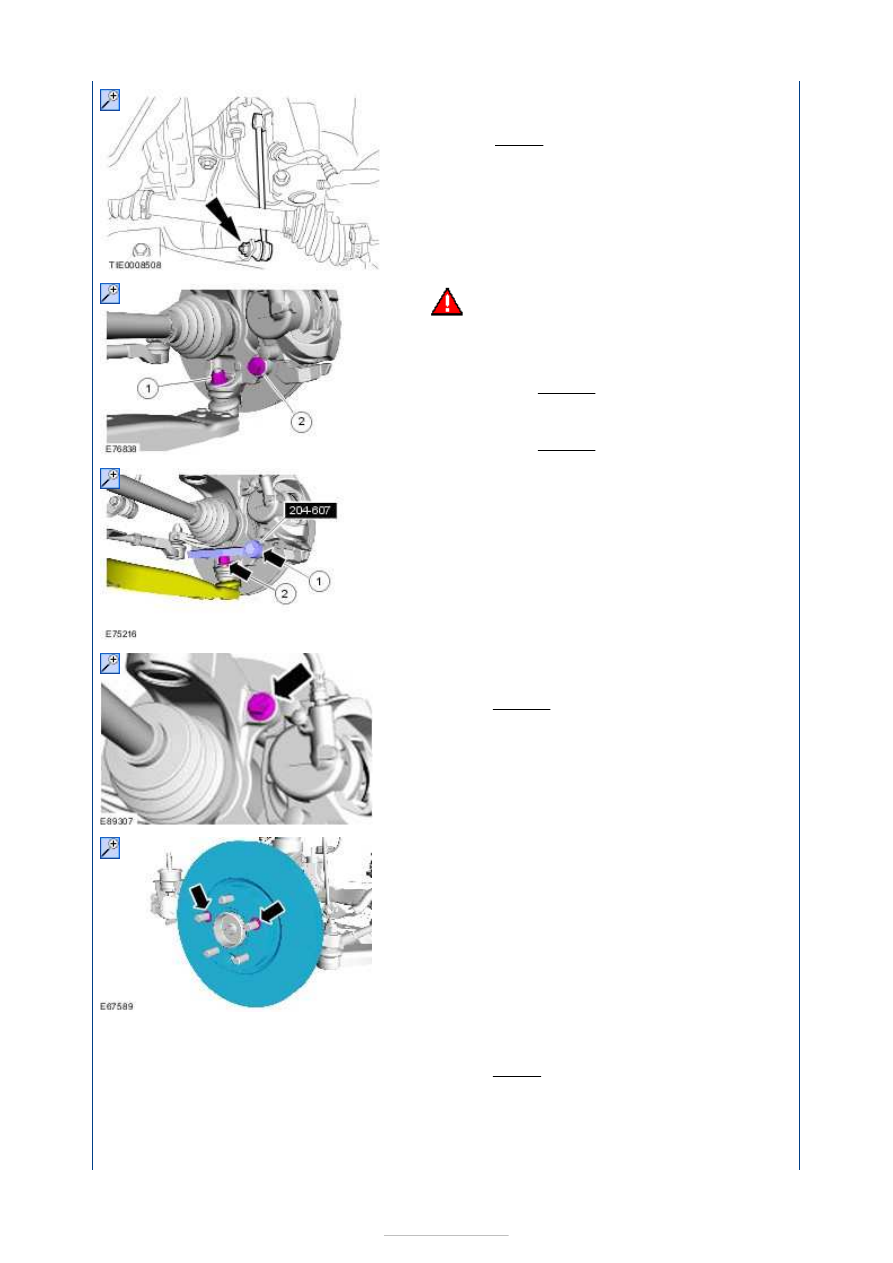

On both sides.

Torque:

75 Nm

8.

WARNING: Make sure that no load is

placed on the brake hose.

1. Loosen the nut two turns on both sides.

Torque:

100 Nm

2. On both sides.

Torque:

200 Nm

9. On both sides.

Special Tool(s):

204-607



10. On both sides.

Torque:

200 Nm

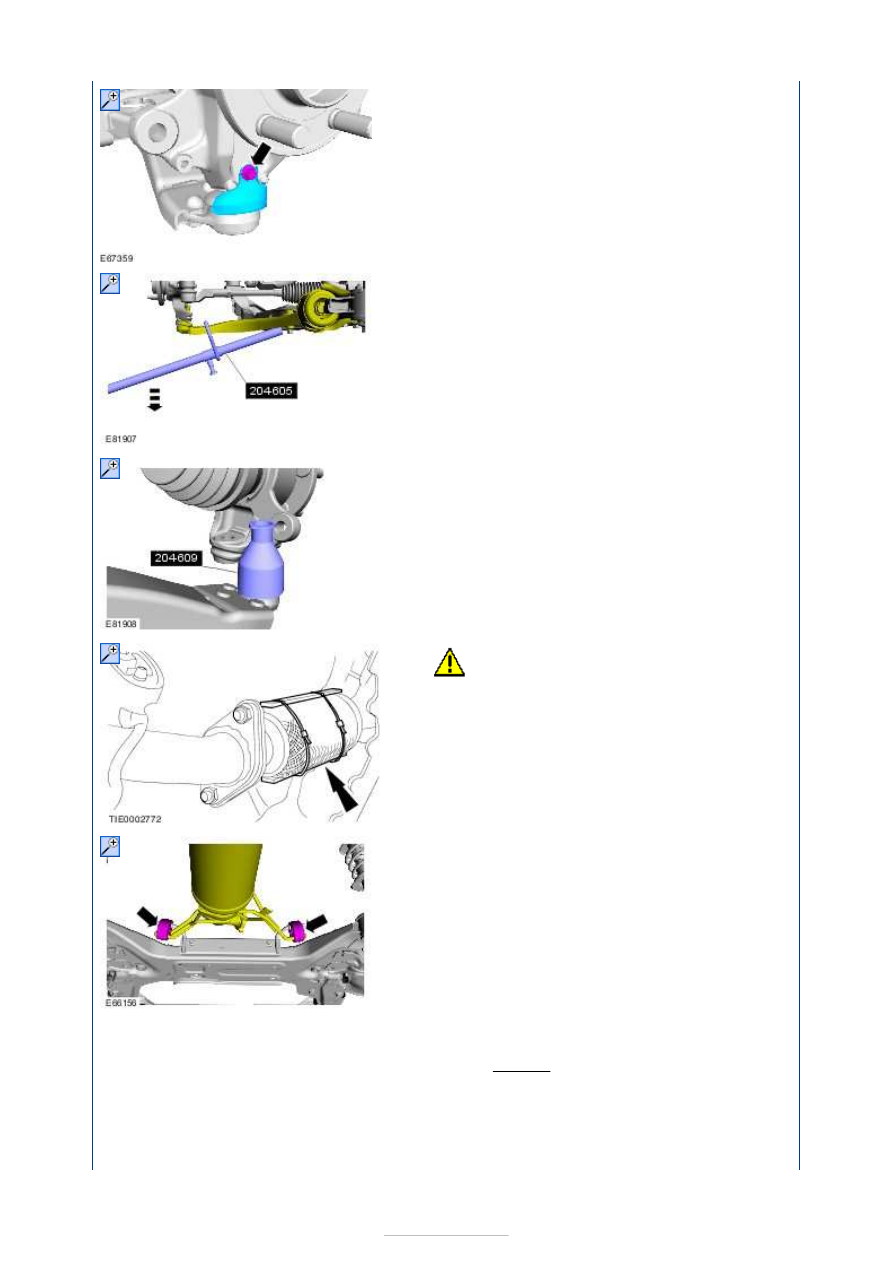

11. On both sides.

12. On both sides.

Torque:

10 Nm











Vehicles with 2.5L engine

13. On both sides.

Special Tool(s):

204-605



14. On both sides.

Special Tool(s):

204-609



15.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

16.

17. Torque: 110 Nm











Vehicles with 2.0L or diesel engine

All vehicles

18. Torque: 80 Nm

19. General Equipment:

Transmission jack



20.

1. Torque: 30 Nm

2.

CAUTION: Make sure that new

bolts are installed.

Torque:



150 Nm
90°

Stage 1:
Stage 2:

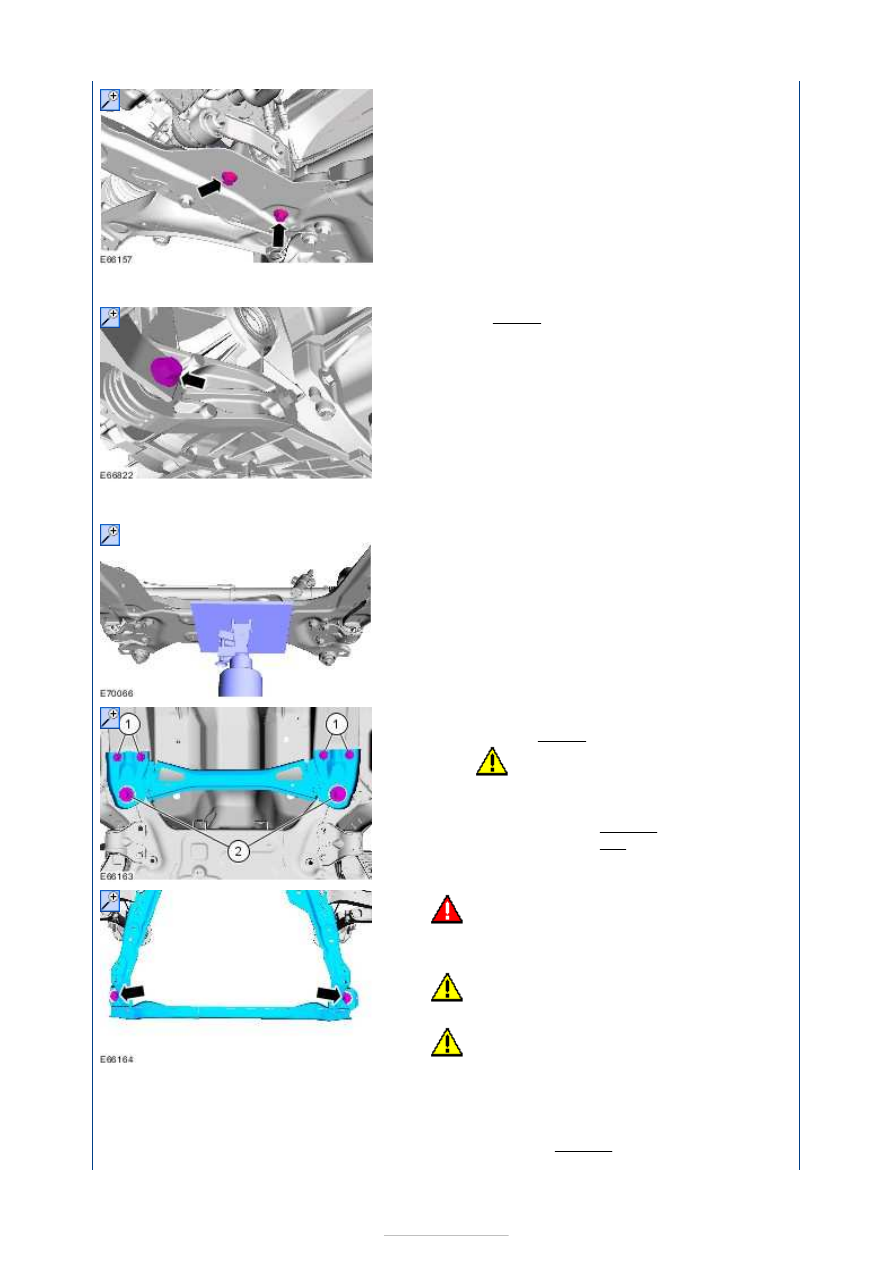

21.

WARNING: This step requires the aid of

another technician.

CAUTIONS:

Make sure that no components catch

when lowering the subframe.

Make sure that new bolts are installed.

Lower the front subframe to gain access to the
front subframe front bushings.

Torque:



150 Nm

Stage 1:











Installation

90°

Stage 2:

22.

NOTE: Note the position of the component
before removal.

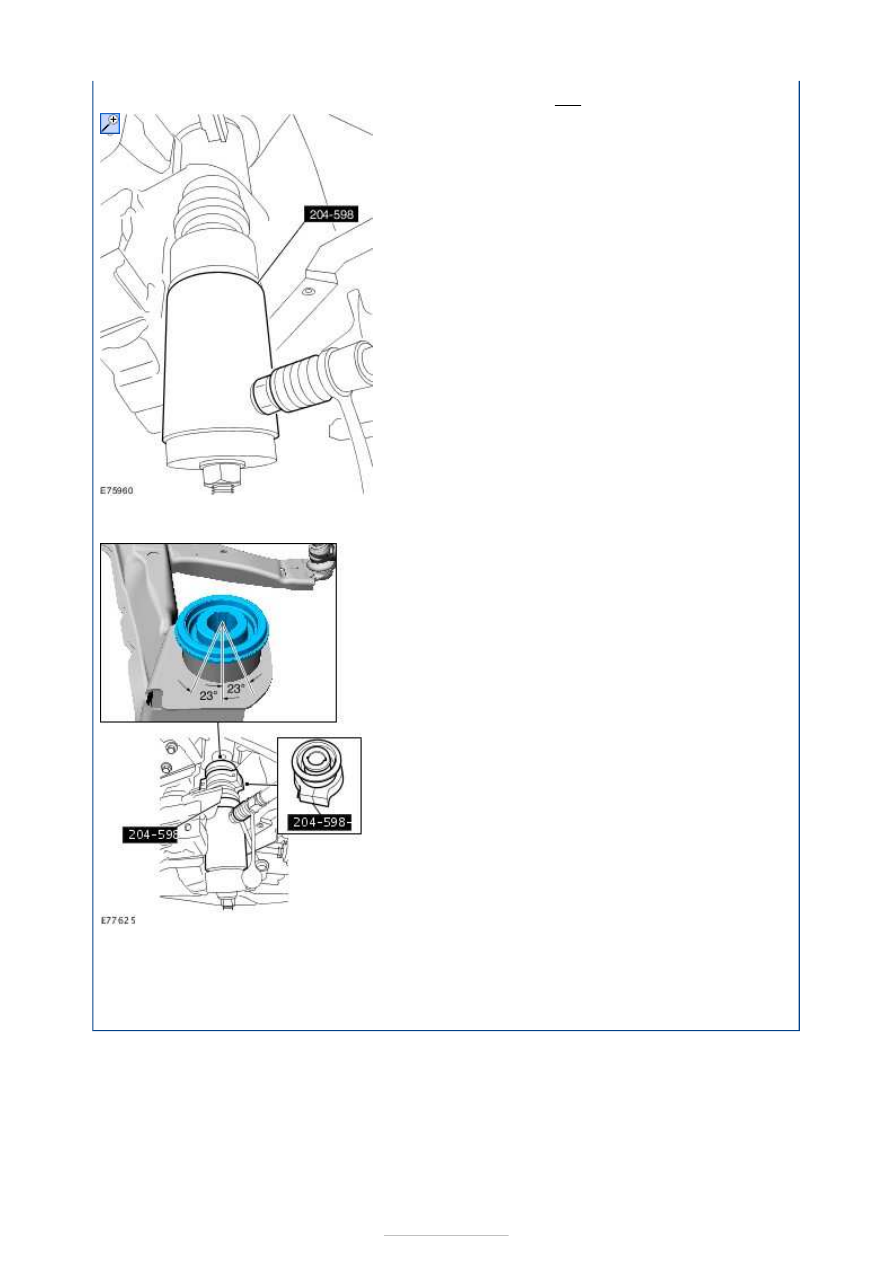

Special Tool(s):

204-598



1.

NOTE: Make sure that this component is
installed to the noted removal position.

Special Tool(s):

204-598

,

204-598-01



2. Install the Front Subframe.

Refer to:

Front Subframe

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and
Installation).
