Ford Galaxy / Ford S-MAX. Manual - part 1096

Uni-Body, Subframe and Mounting System
- Front Subframe Rear Bushing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

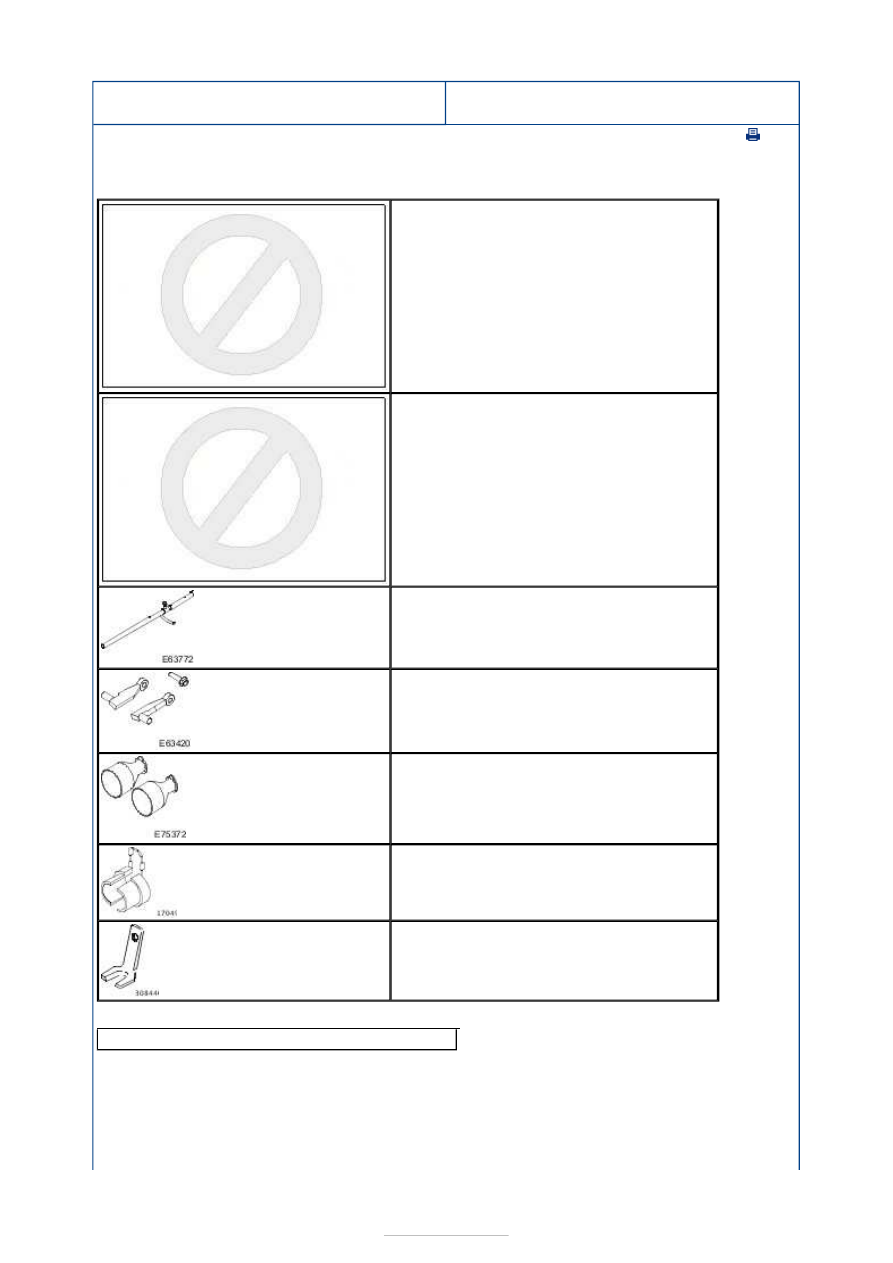

Special Tool(s)

General Equipment

Removal

All vehicles

NOTE: Removal steps in this procedure may contain installation details.

204-598
Hydraulic Cylinder 10t

204-598-01
Remover/Installer, Subframe Bushing Guide

204-605
Separator, Lower Arm Ball Joint

204-607
Remover, Ball joint

204-609
Protection Cap, Ball Joint Gaiter

307-242
Remover, Transmission Fluid Cooler

308-440
Disconnect Tool, Hydraulic Line

Transmission jack















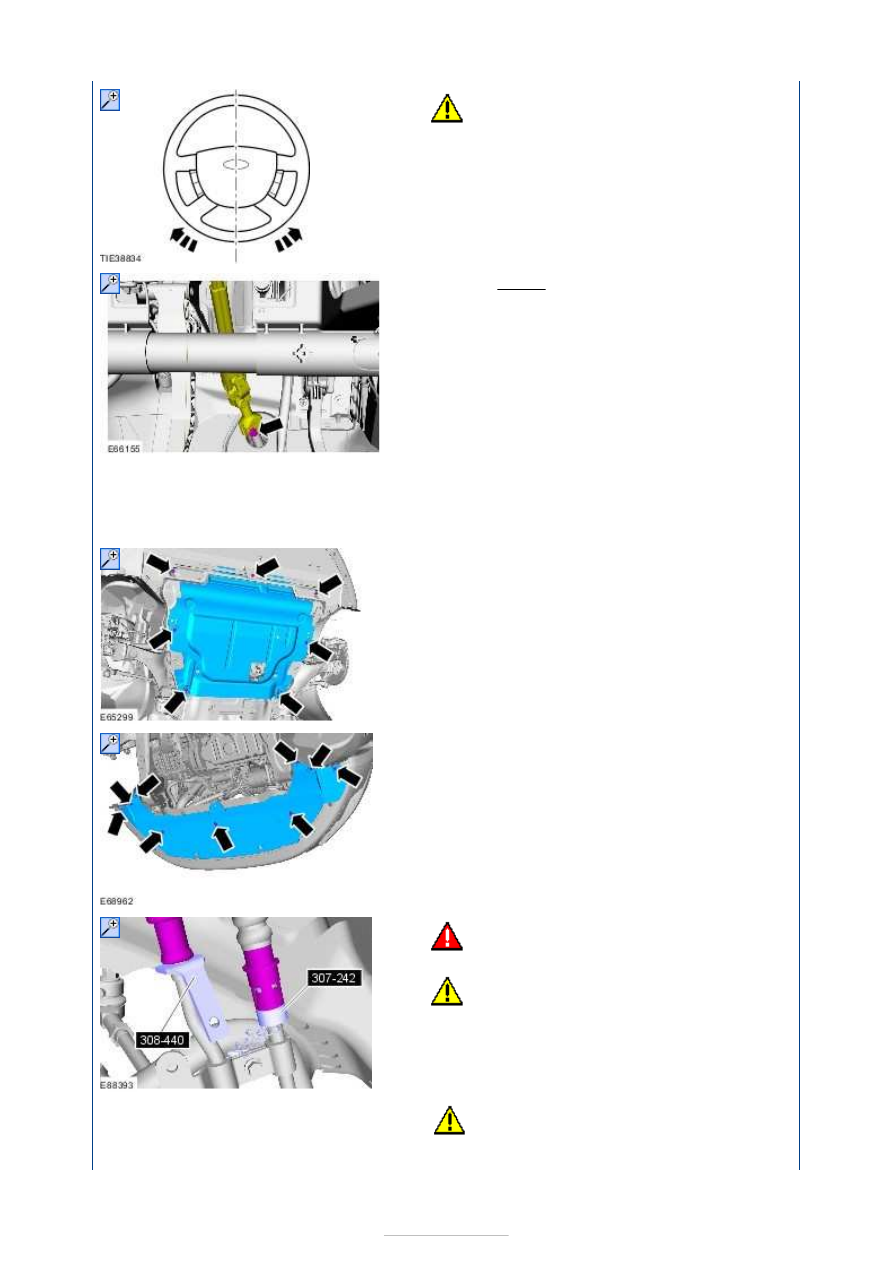

1.

CAUTION: Make sure that the steering

wheel lock is engaged.
NOTE: Make sure that the road wheels are in
the straight ahead position.

2. Torque: 30 Nm

3. Remove the wheel and tire on both sides.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4.

5.

6.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

Special Tool(s):

307-242

,

308-440



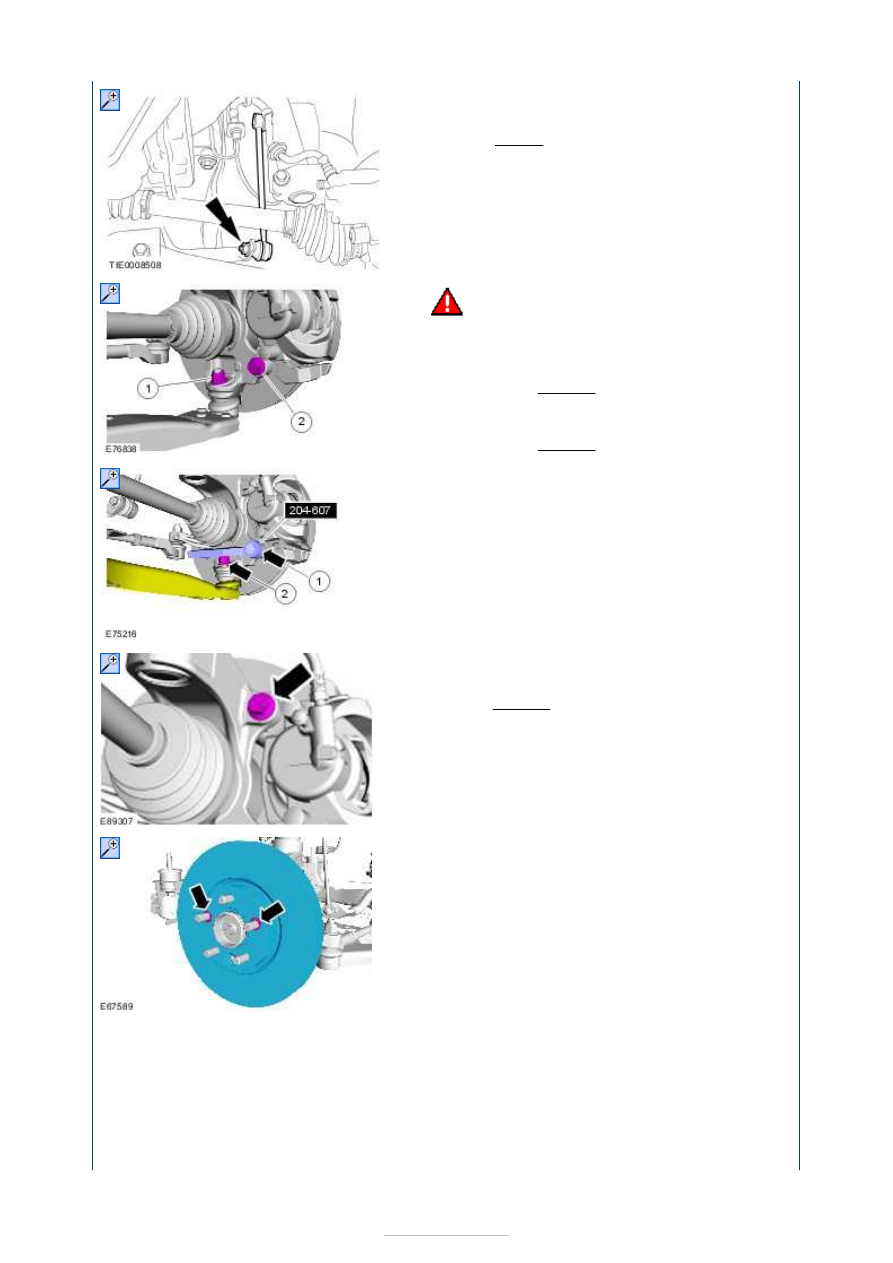

7.

CAUTION: Make sure that the ball joint

ball does not rotate.











On both sides.

Torque:

75 Nm

8.

WARNING: Make sure that no load is

placed on the brake hose.

1. Loosen the nut two turns on both sides.

Torque:

100 Nm

2. On both sides.

Torque:

200 Nm

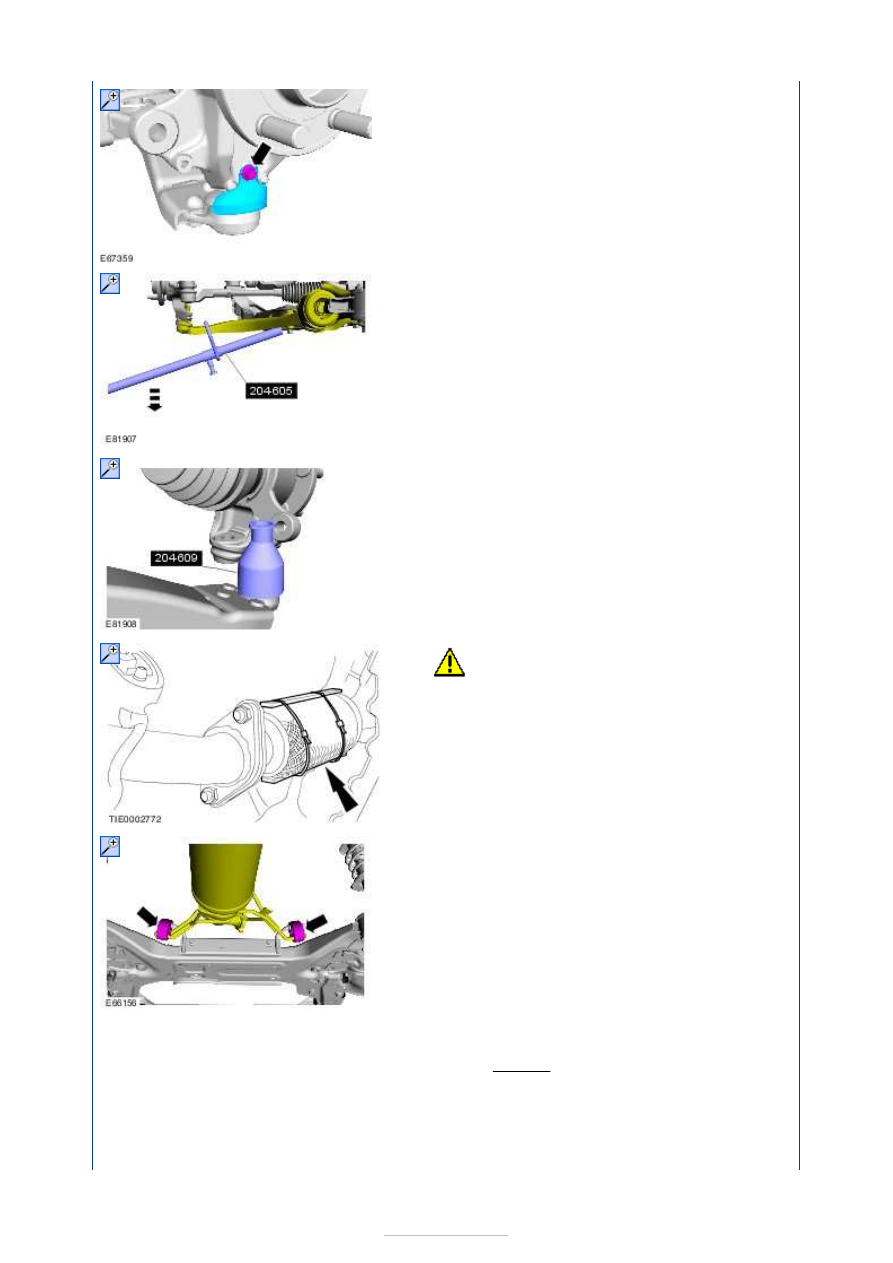

9. On both sides.

Special Tool(s):

204-607



10. On both sides.

Torque:

200 Nm

11. On both sides.

12. On both sides.











Vehicles with 2.5L engine

13. On both sides.

Special Tool(s):

204-605



14. On both sides.

Special Tool(s):

204-609



15.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

16.

17. Torque: 110 Nm
