13. Torque: 80 Nm

14. General Equipment:

Transmission jack



15.

WARNING:

This step requires
the aid of another
technician.

CAUTION:

Make sure that no
components catch.

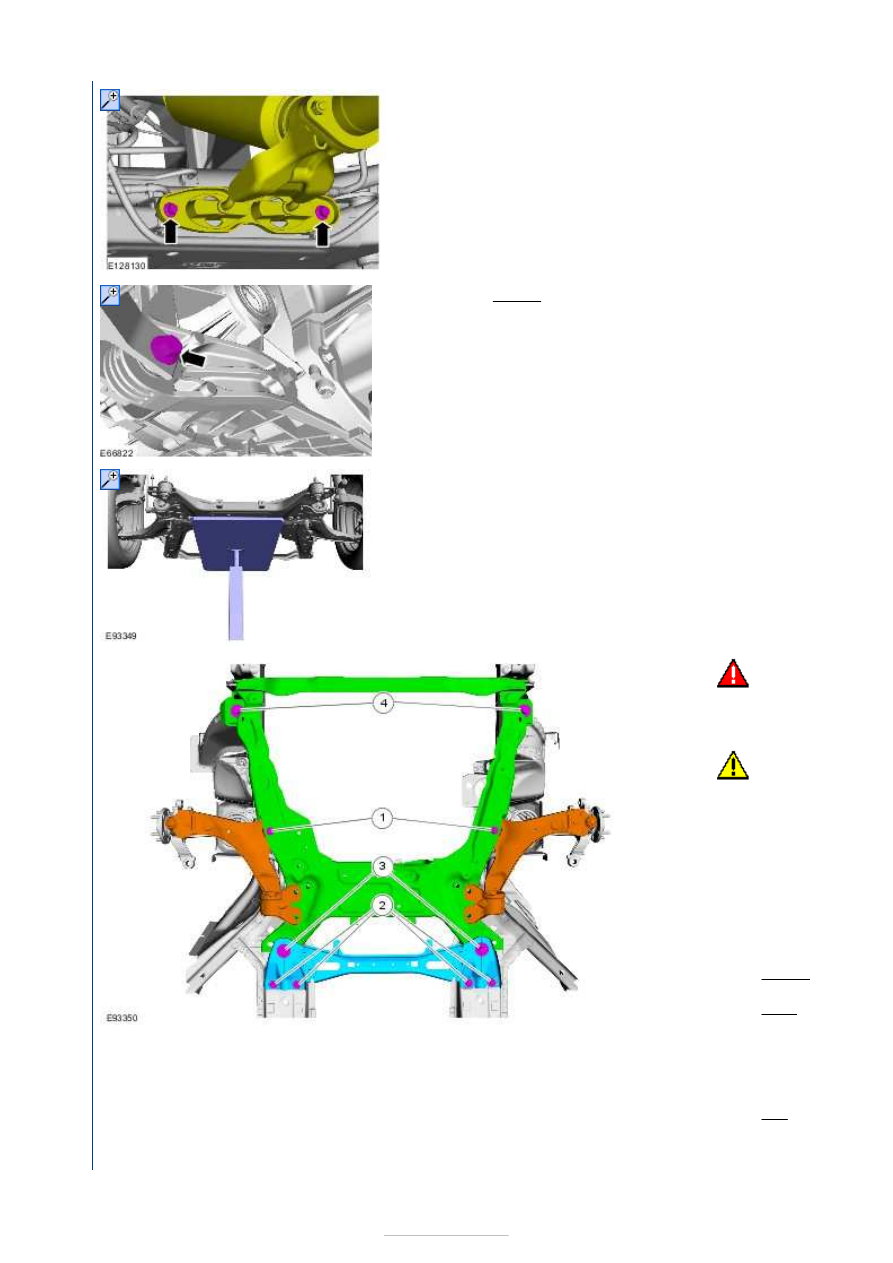

NOTE: This step is
only necessary
when installing a
new component.

Remove the following
items:

1. Torque:

80 Nm

120°

2. Torque:
3. Torque:

150 Nm

90°

4. Torque:









Installation

150 Nm

90°

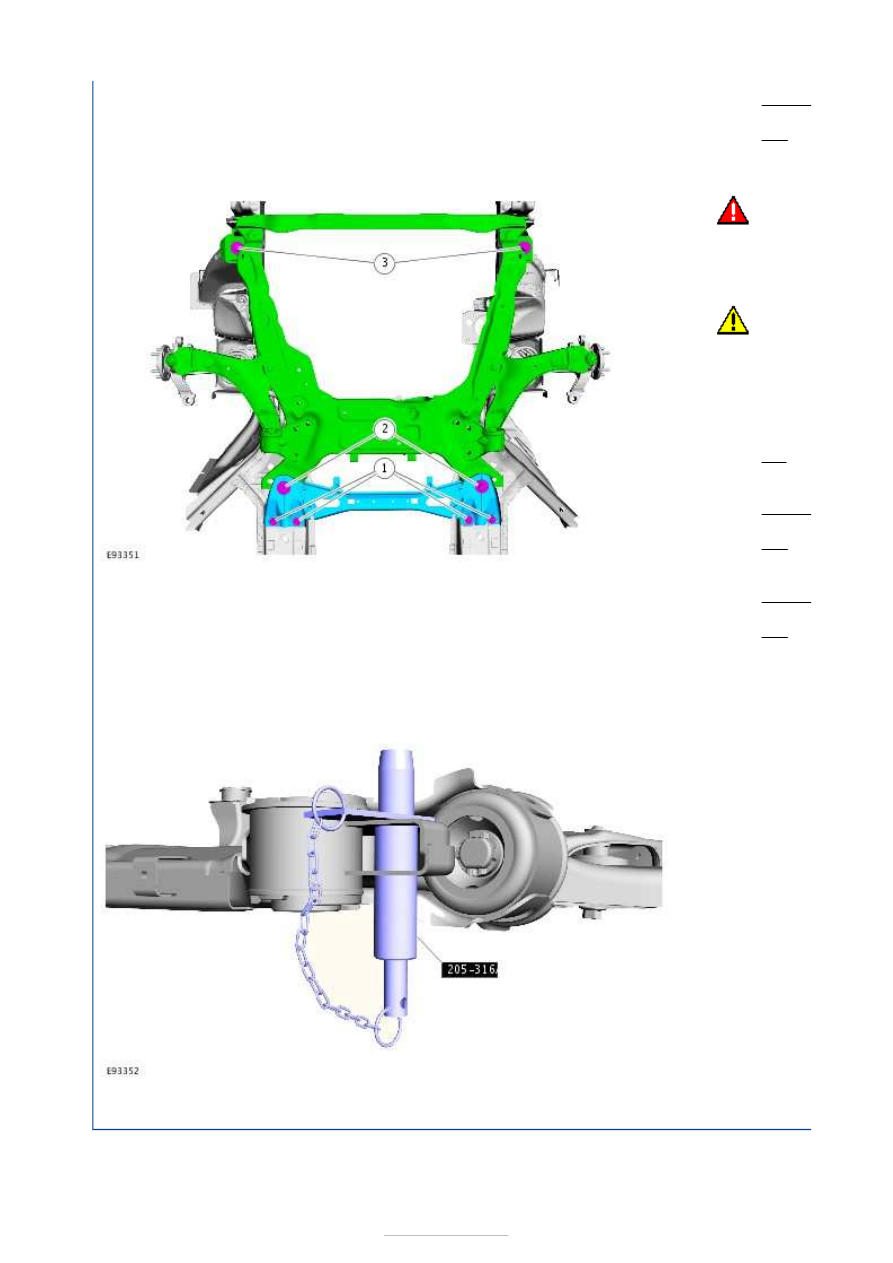

16.

WARNING:

This step
requires the aid
of another
technician.

CAUTION:

Make sure that
no components
catch.

Remove the
following items:

1. Torque:

Nm

2. Torque:

150 Nm

90°

3. Torque:

150 Nm

90°

1. To install reverse the removal procedure.

2. On both sides.

Special Tool(s):

205-316A



3. Refer to:

Front Toe Adjustment

 (204-00 Suspension

System - General Information, General Procedures).





Uni-Body, Subframe and Mounting System
- Front Subframe Front Bushing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

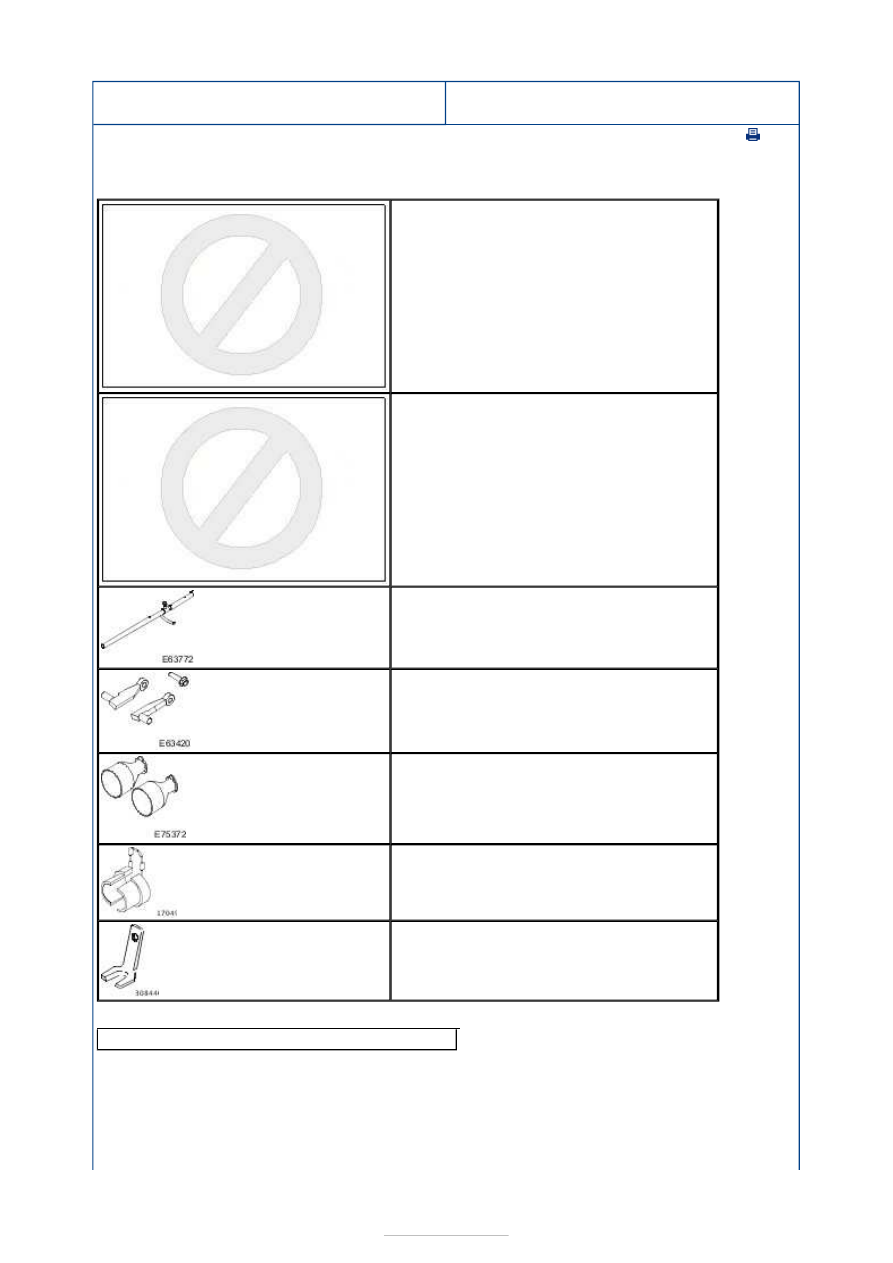

Special Tool(s)

General Equipment

Removal

All vehicles

NOTE: Removal steps in this procedure may contain installation details.

204-598
Hydraulic Cylinder 10t

204-598-01
Remover/Installer, Subframe Bushing Guide

204-605
Separator, Lower Arm Ball Joint

204-607
Remover, Ball joint

204-609
Protection Cap, Ball Joint Gaiter

307-242
Remover, Transmission Fluid Cooler

308-440
Disconnect Tool, Hydraulic Line

Transmission jack















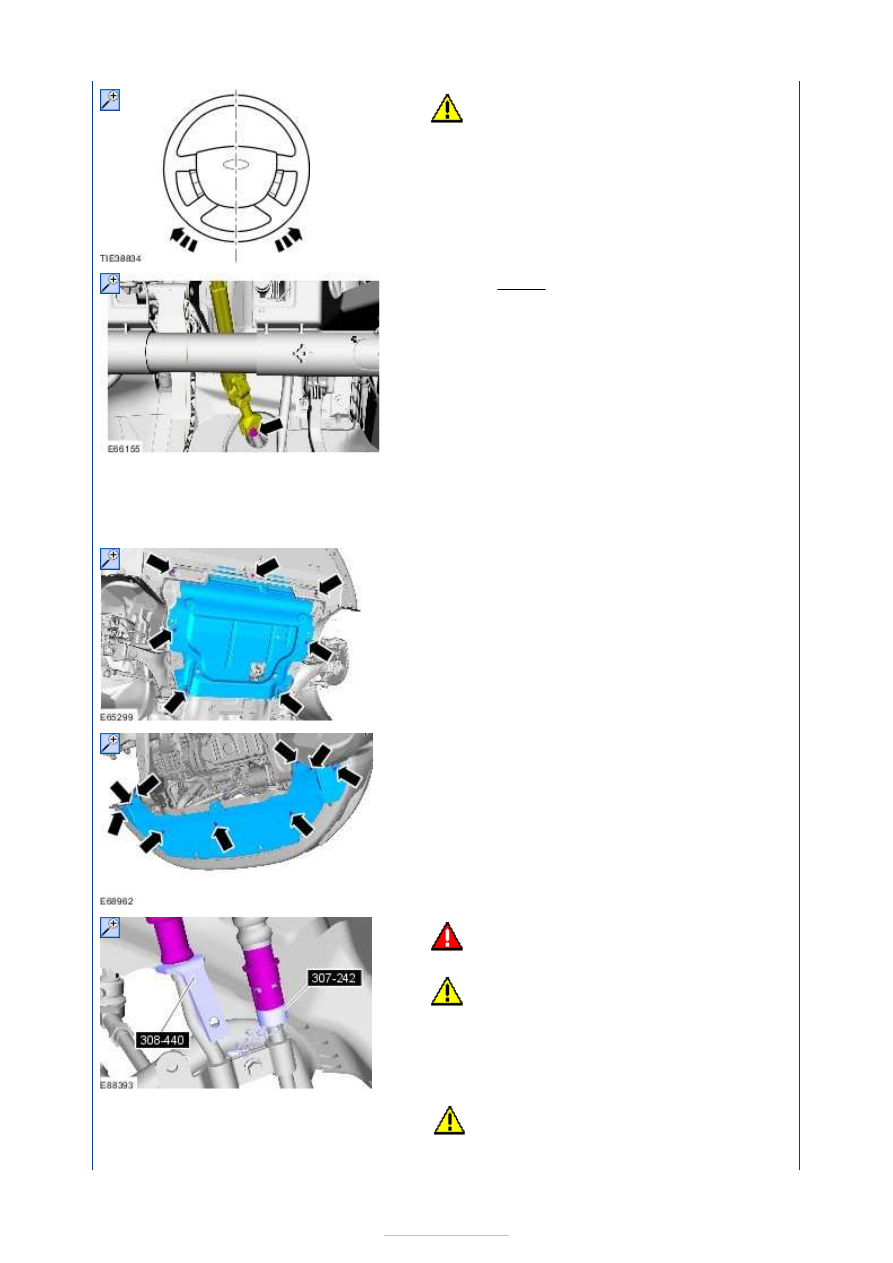

1.

CAUTION: Make sure that the steering

wheel lock is engaged.
NOTE: Make sure that the road wheels are in
the straight ahead position.

2. Torque: 30 Nm

3. Remove the wheel and tire on both sides.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4.

5.

6.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

Special Tool(s):

307-242

,

308-440



7.

CAUTION: Make sure that the ball joint

ball does not rotate.
