Special Tool(s):

205-316A



3. Refer to:

Front Toe Adjustment

 (204-00 Suspension

System - General Information, General Procedures).



Uni-Body, Subframe and Mounting System -
Front Subframe—2.0L EcoBoost SCTi
(149kW/203PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

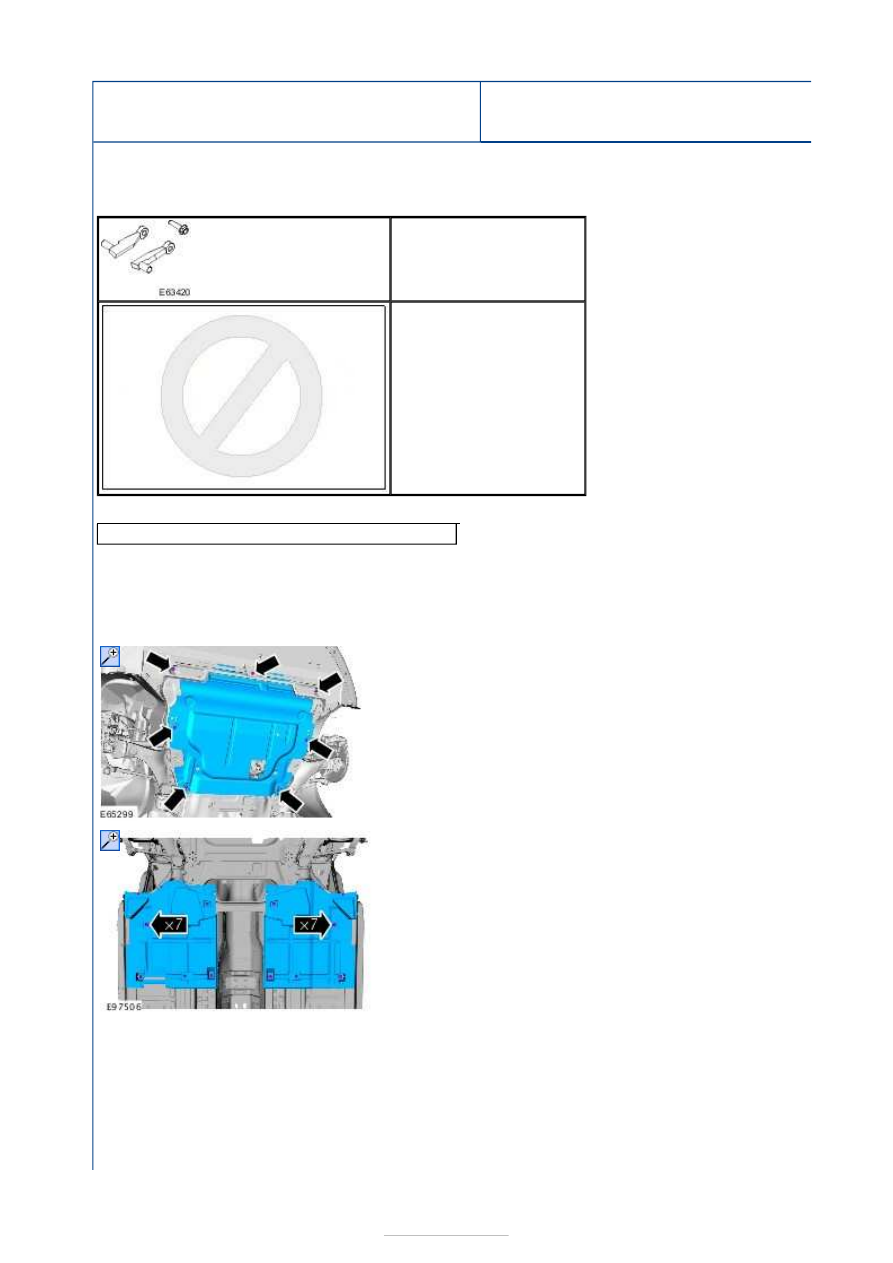

Special Tool(s)

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

204-607
Remover, Ball joint

205-316A

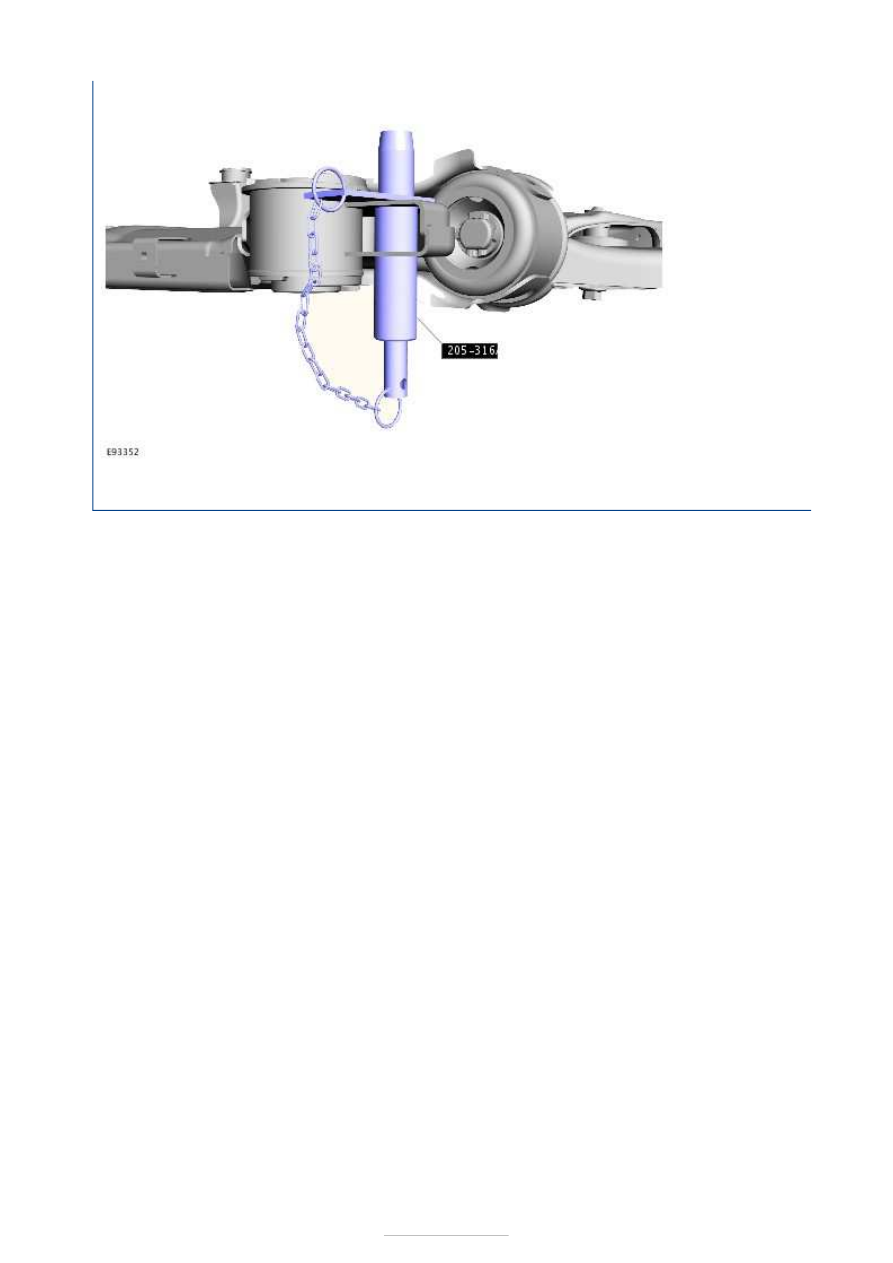

Alignment Pins, Subframe

Transmission jack

1. Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

2. If equipped.

3. If equipped.

4.









5.

6. If equipped. On both sides.

Torque:

8 Nm

7.

1.

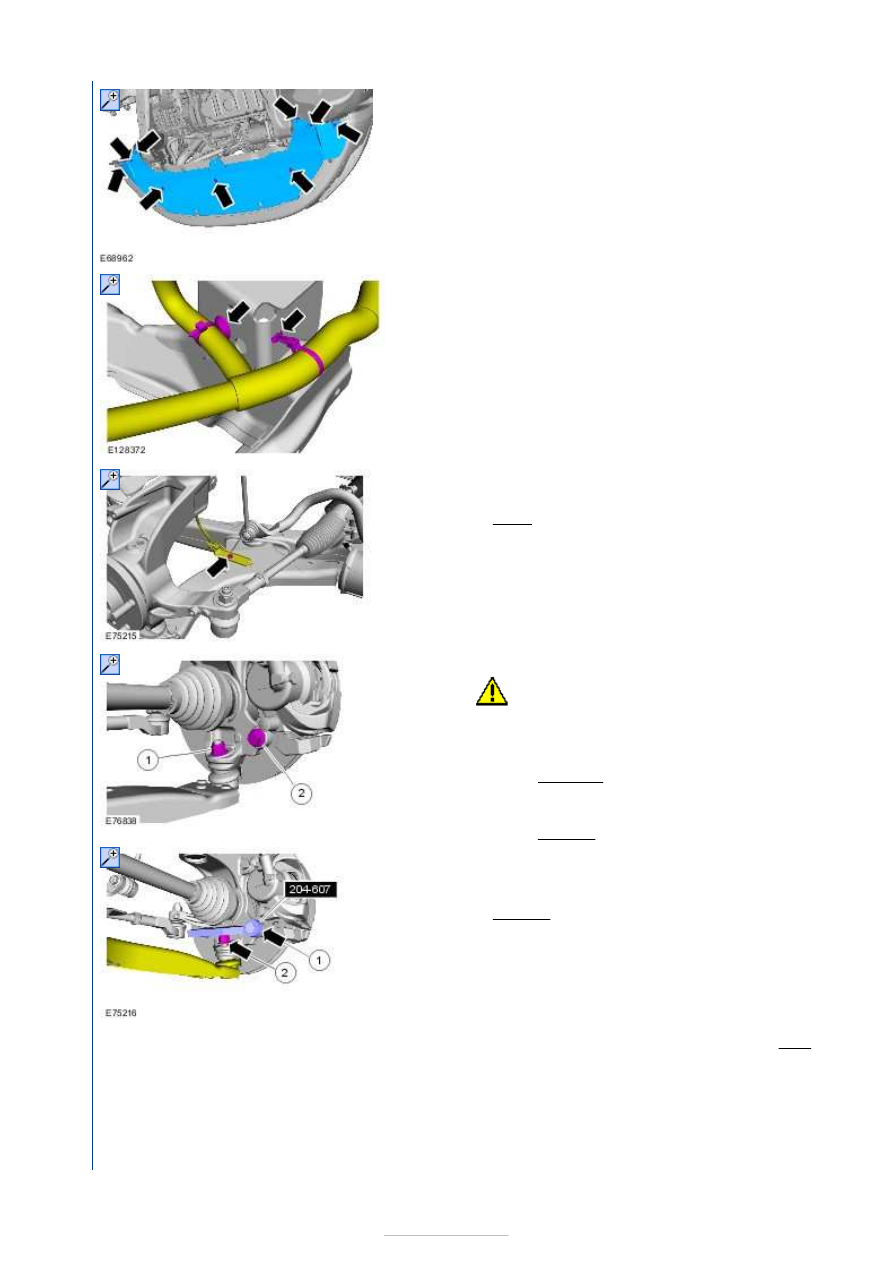

CAUTION: Make sure that the ball joint ball

does not rotate.

On both sides.

Loosen:

2 turn(s)

2. On both sides.

Torque:

200 Nm

8. On both sides.

Special Tool(s):

204-607



Torque:

100 Nm

9. Torque: 120 Nm











10. Torque:

140 Nm

45°

Stage 1:

Stage 2:

11.

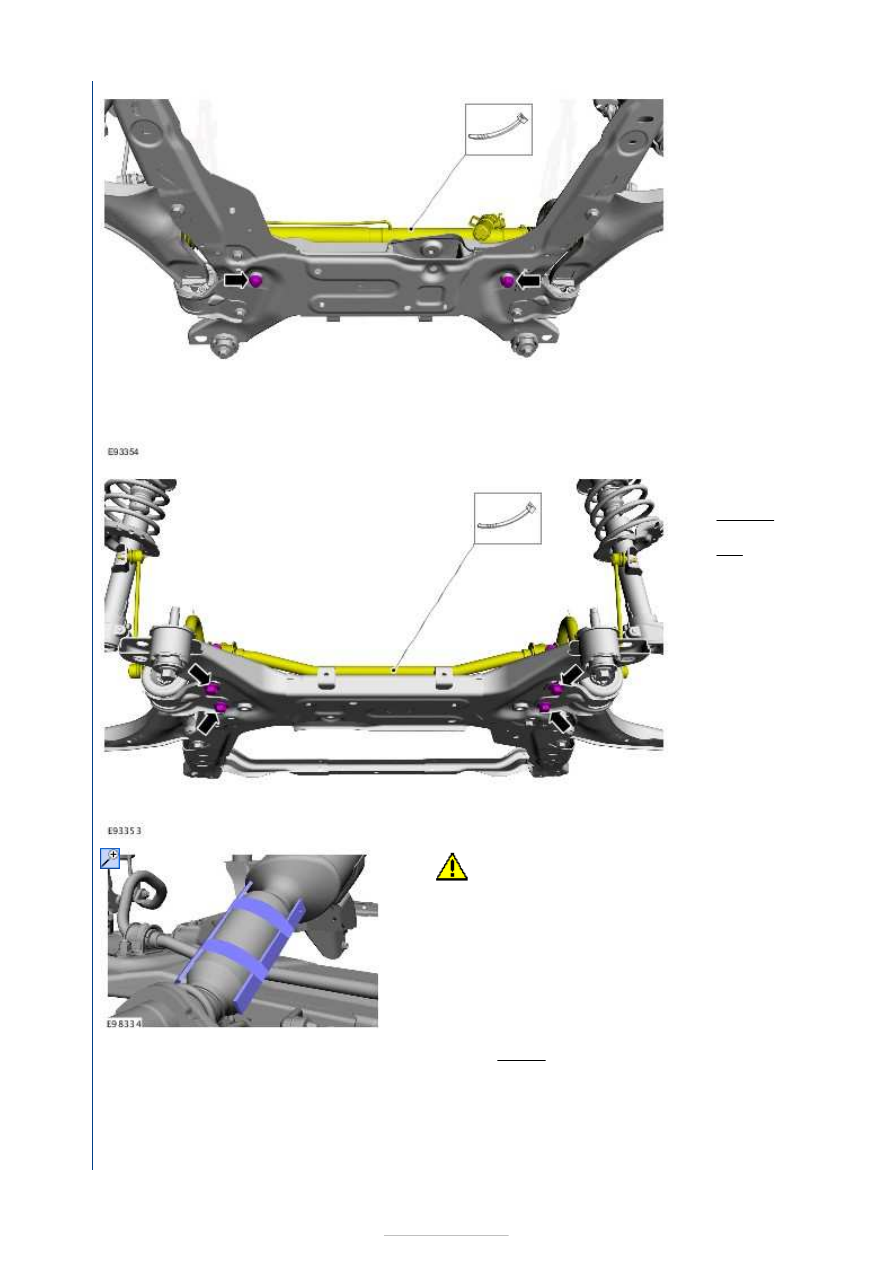

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.

12. Torque: 24 Nm
