Installation

of another
technician.

CAUTION:

Make sure that
no components
catch.
NOTE: This step
is only necessary
when installing a
new component.

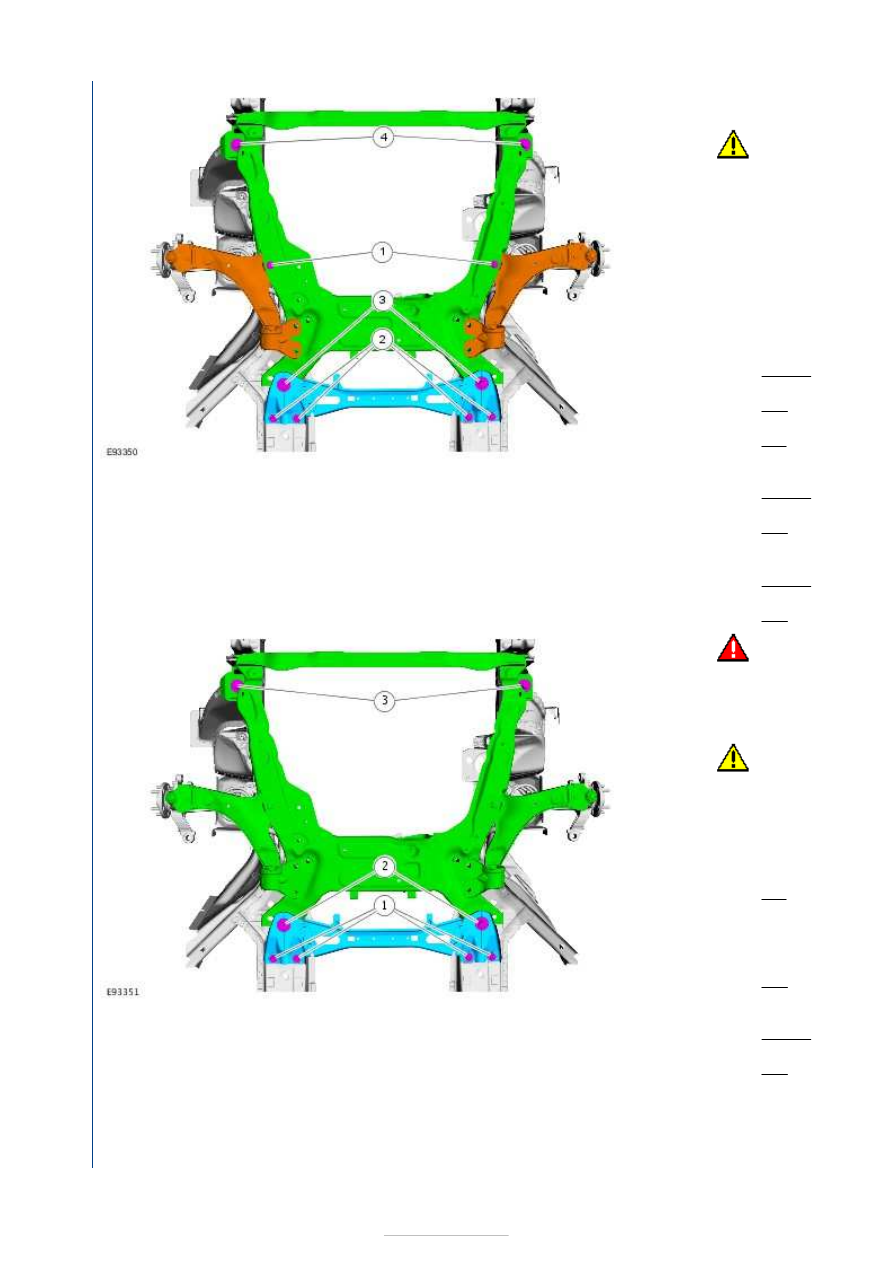

Remove the
following items:

1. Torque:

140 Nm

45°

2. Torque:

Nm

3. Torque:

150 Nm

90°

4. Torque:

150 Nm

90°

21.

WARNING:

This step
requires the aid
of another
technician.

CAUTION:

Make sure that
no components
catch.

Remove the
following items:

1. Torque:

Nm

2. Torque:

150 Nm

90°

3. Torque:

150 Nm

90°

1. To install reverse the removal procedure.





2. On both sides.

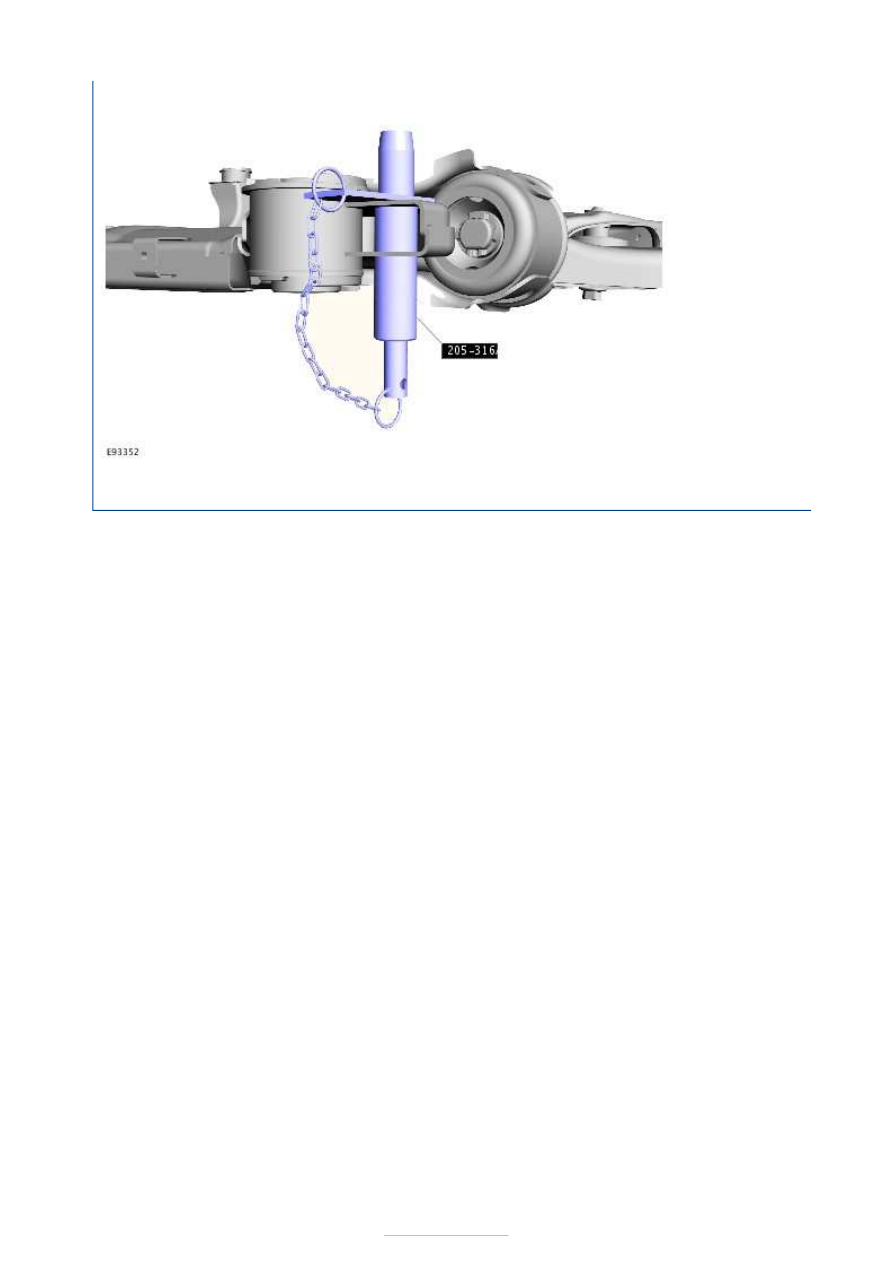

Special Tool(s):

205-316A



3. Refer to:

Front Toe Adjustment

 (204-00 Suspension

System - General Information, General Procedures).



Uni-Body, Subframe and Mounting System -
Front Subframe—2.0L Duratorq-TDCi
(118kW/160PS) - DW

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

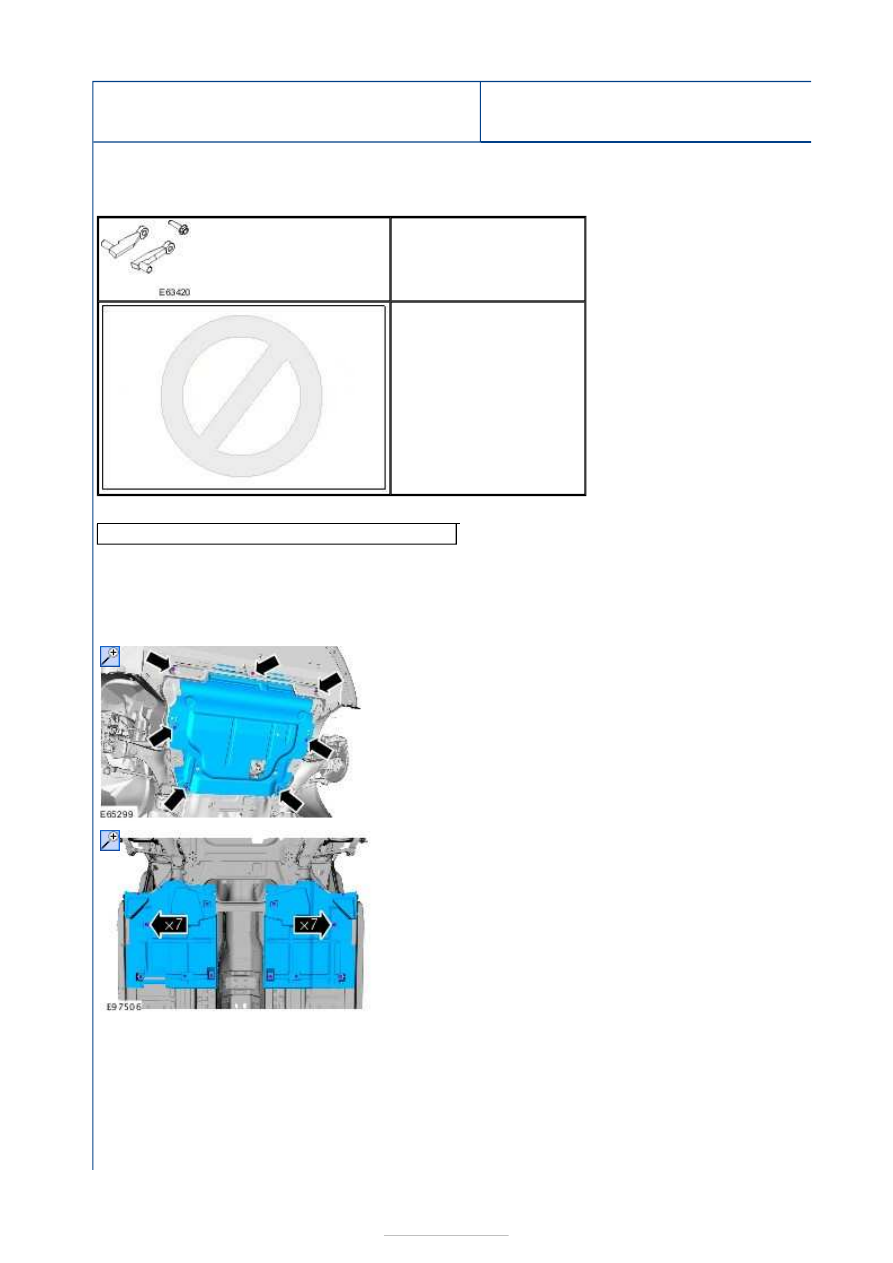

Special Tool(s)

General Equipment

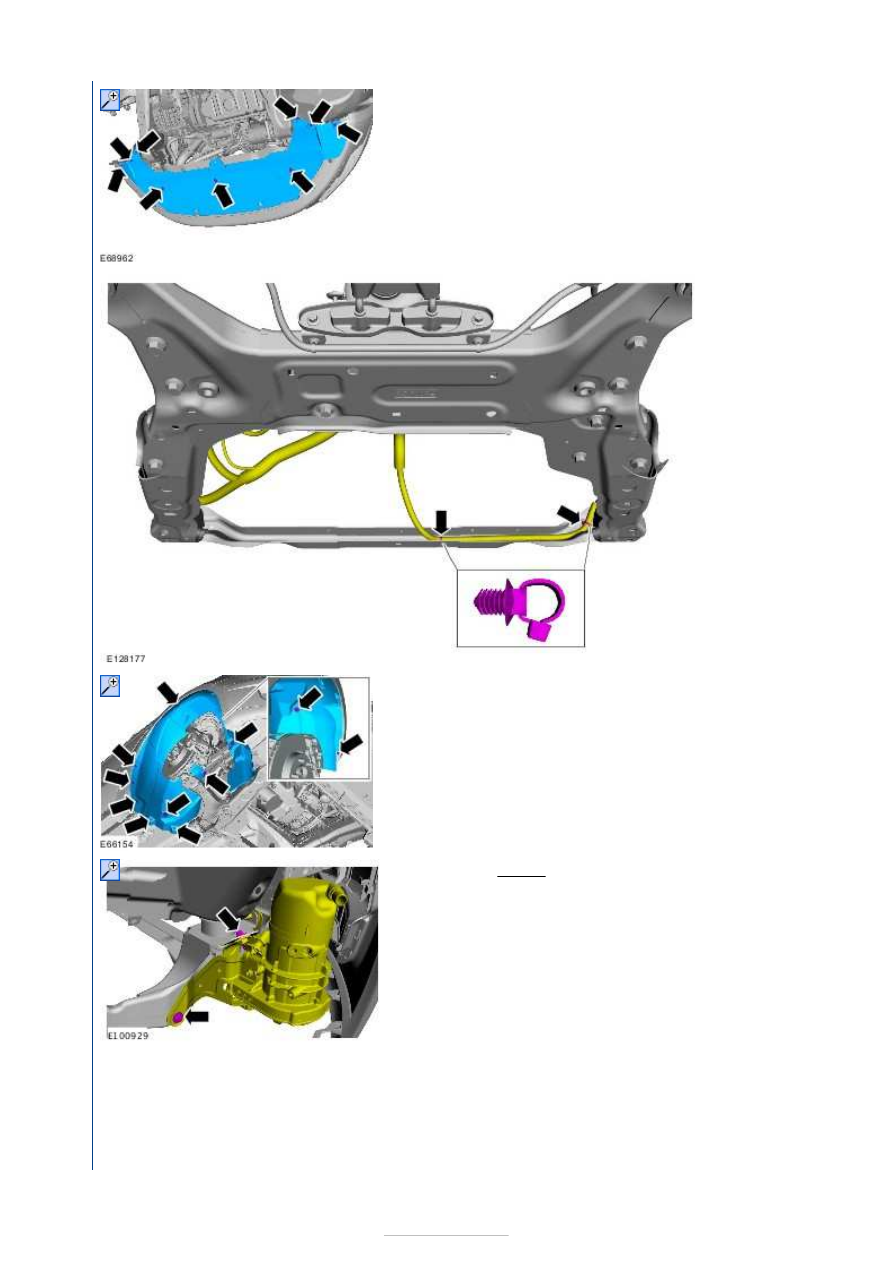

Removal

NOTE: Removal steps in this procedure may contain installation details.

204-607
Remover, Ball joint

205-316A
Alignment Pins, Subframe

Transmission jack

1. Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

2. If equipped.

3. If equipped.

4.









5.

6.

7. Torque: 25 Nm

8. Torque:
