Installation

1. Special Tool(s):

205-316A



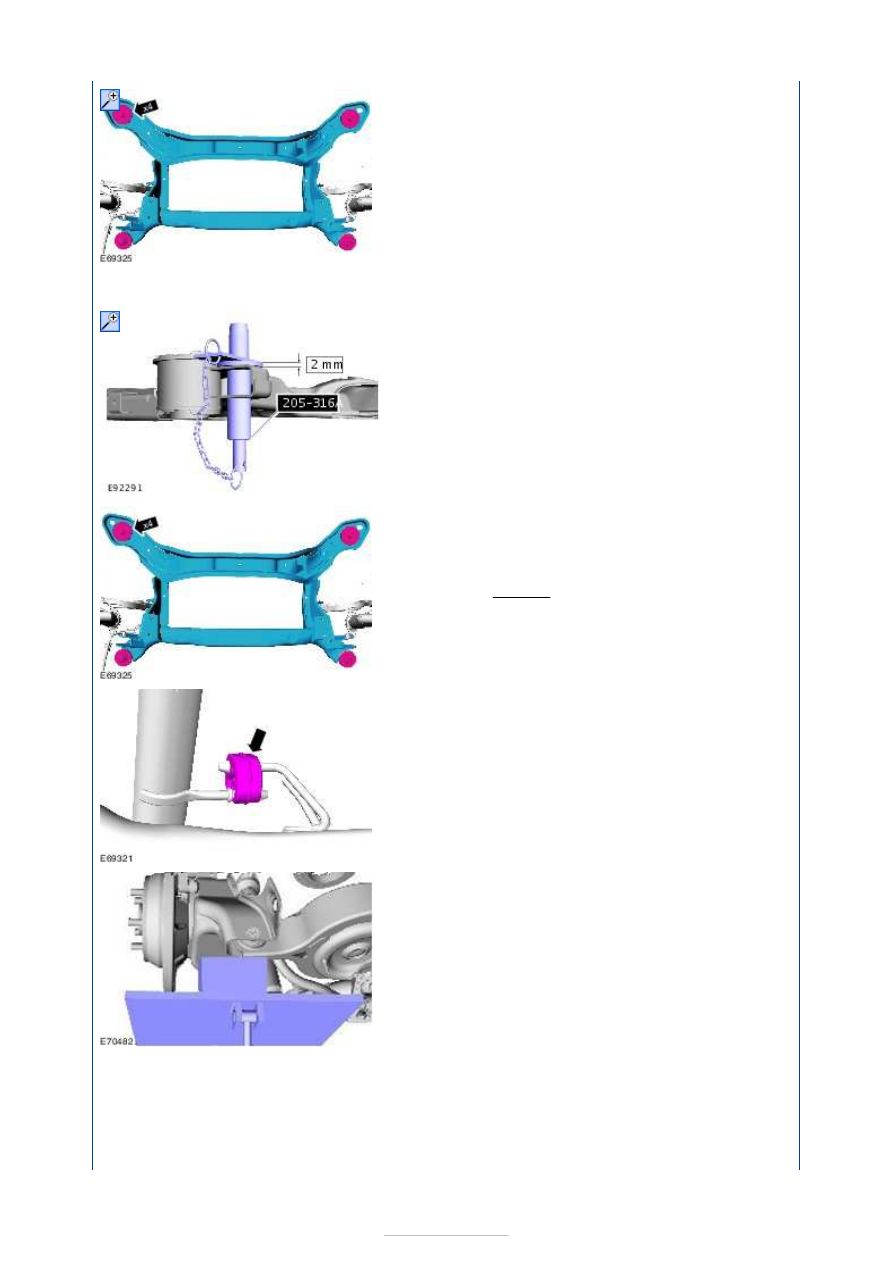

2. Support the rear subframe and install the rear

subframe bolts.

General Equipment:

Transmission jack



Torque:

110 Nm

3.

4. General Equipment:

Transmission jack



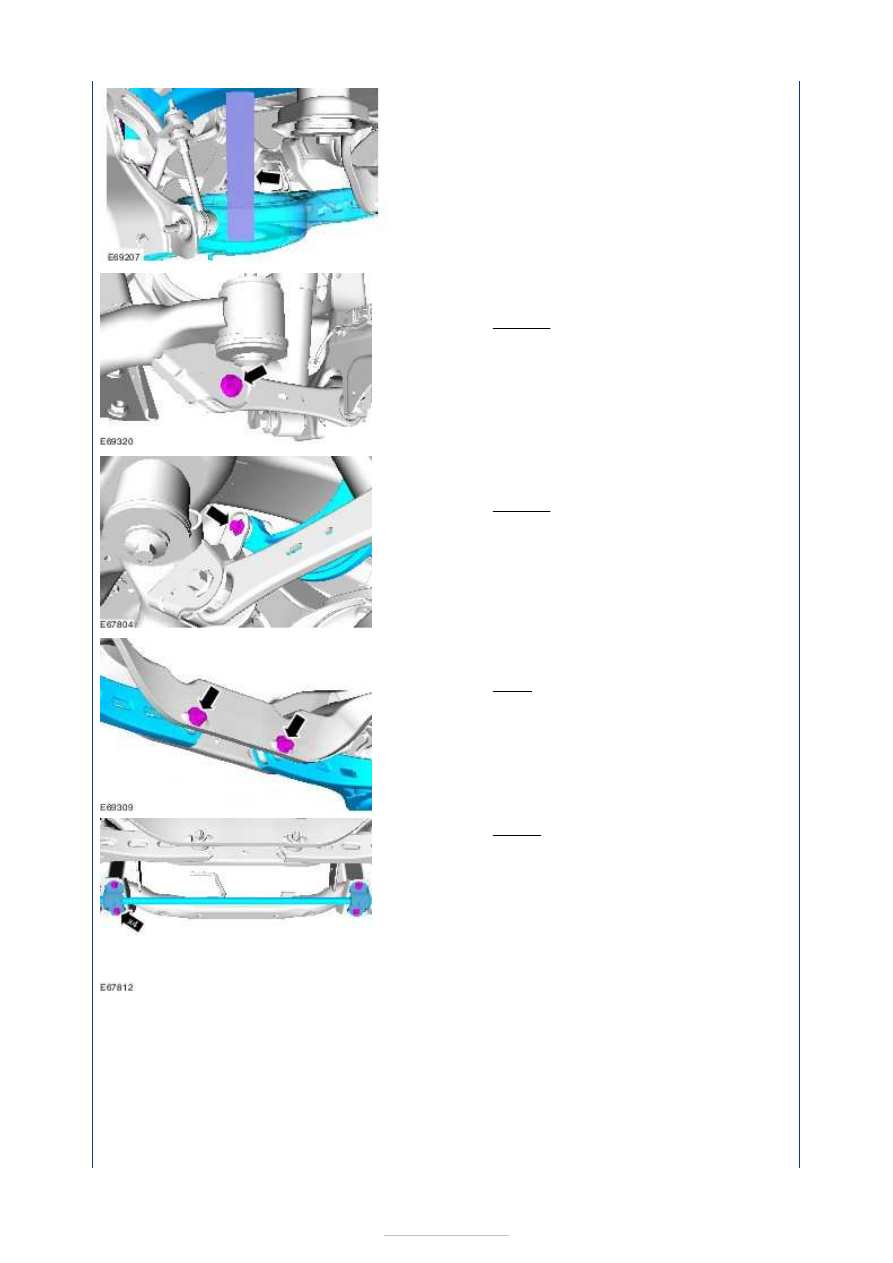

5. Install the spacer. Make sure that the spacer is

in a vertical plane and raise the suspension to
the design height setting on both sides.











6. On both sides.

Torque:

130 Nm

7. On both sides.

Torque:

130 Nm

8.

NOTE: Make sure that these components are
installed to the noted removal position.

Torque:

8 Nm

9. Torque: 48 Nm

10. Install the following items:

1. Install the spring, on both sides.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

2. Install the stabilzer bar link, on both sides.

Refer to:

Rear Stabilizer Bar Link

 (204-02











Rear Suspension, Removal and
Installation).

11. Check the toe setting and adjust as necessary.

Refer to:

Rear Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).
Refer to:

Specifications

 (204-00 Suspension

System - General Information, Specifications).

Uni-Body, Subframe and Mounting System
- Rear Subframe Front Bushing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

204-598
Hydraulic Cylinder 10t

204-598-01
Remover/Installer, Subframe Bushing Guide

205-316A
Alignment Pins, Subframe

Transmission jack

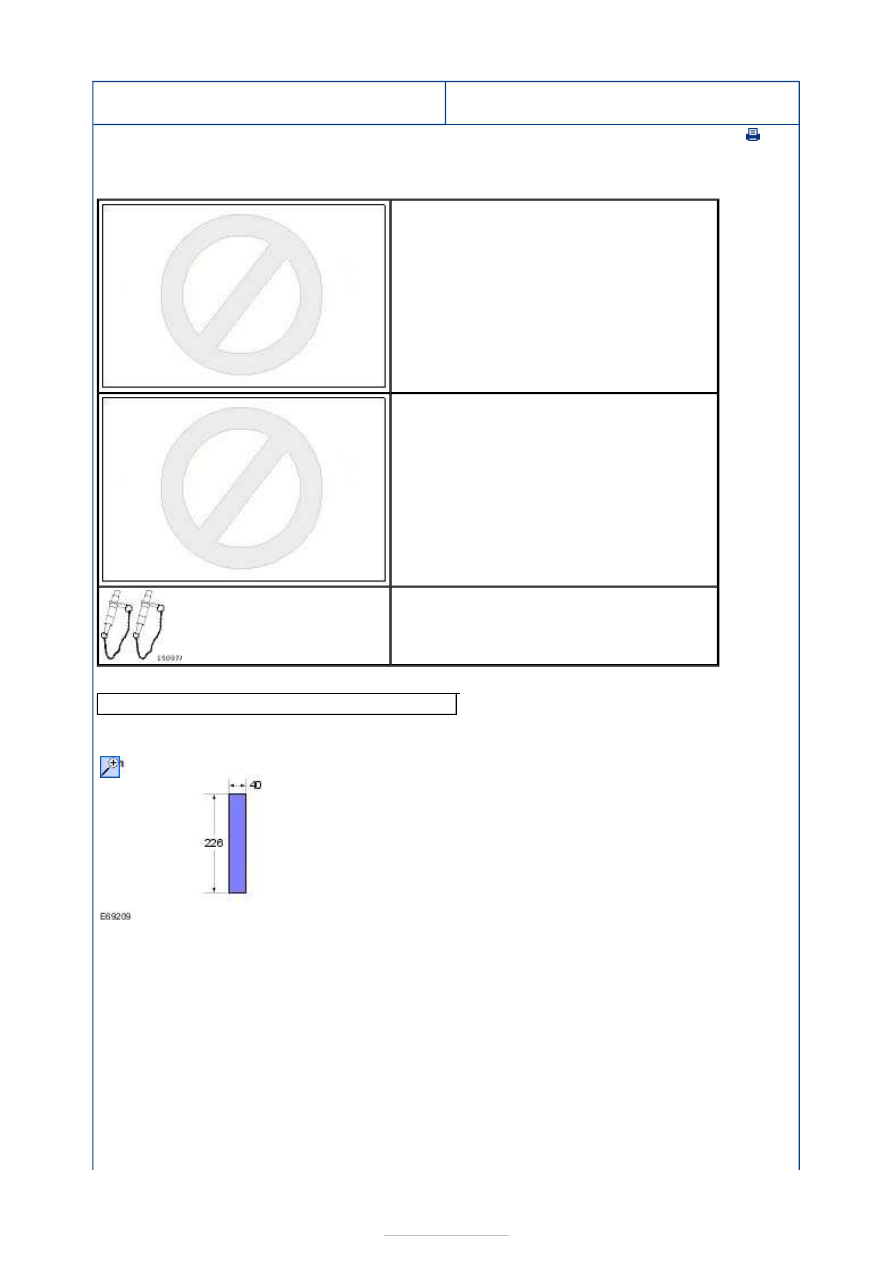

1. Fabricate two spacers.

2. Remove the spring, on both sides.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

3. Install the bolt, on both sides.
