Ford Galaxy / Ford S-MAX. Manual - part 109

12.

13.

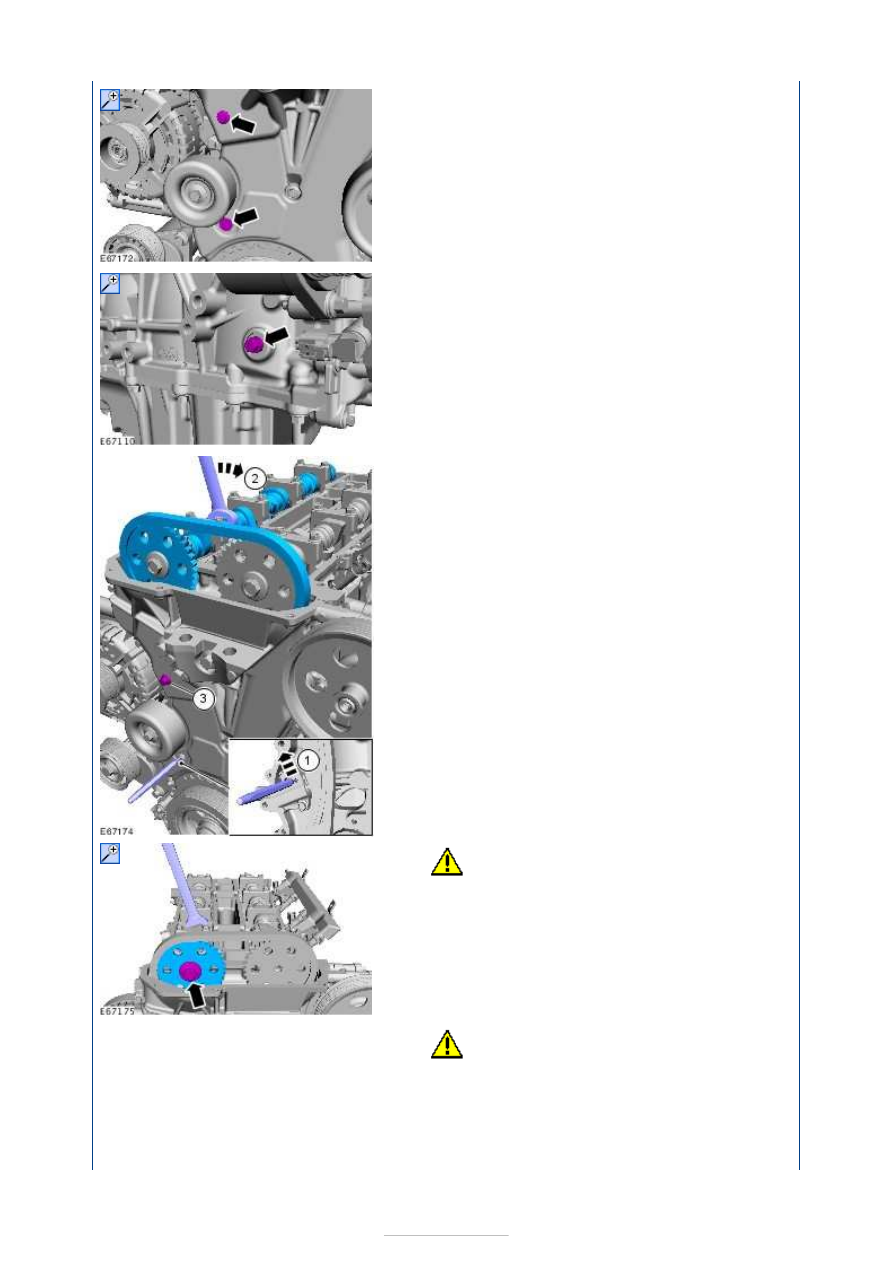

1. Punch 2 mm
2. Open ended wrench
3. Bolt M6 x 25 mm

14.

CAUTION: Use an open-ended wrench to

hold the camshafts by the hexagon to
prevent the camshafts from turning.

15.

CAUTION: Use an open-ended wrench to

hold the camshafts by the hexagon to
prevent the camshafts from turning.

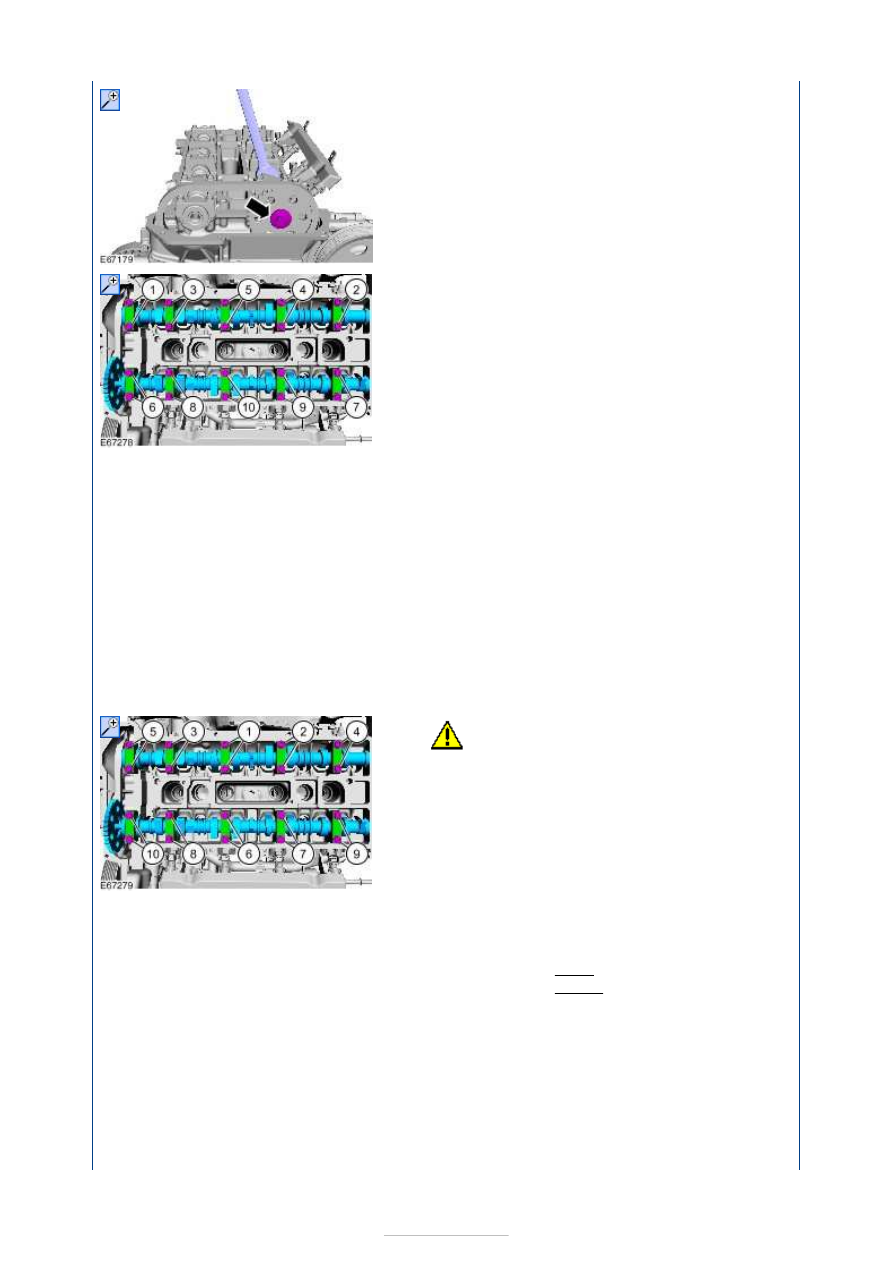

Loosen the intake camshaft sprocket retaining
bolt by 5 turns.









16.

NOTE: Note the position of the bearings.

17.

Remove the valve tappet and read the
thickness from the underside.
The number on the valve tappet is the
valve tappet thickness, however only the
decimal places are marked (for
example .650 = 3.650).

18. Calculate the valve tappet thickness required

(thickness of the currently installed tappet + the
measured valve clearance - the required valve
clearance).

19. Install the correct valve tappet.

20.

CAUTION: Make sure that the camshafts

and camshaft bearing caps are installed in
their original locations.

Coat the camshaft bearing caps with oil.

Material:

Hypoid Oil 85W-90 (SQ-M2C9002-AA /

A72SX-19K261-CA)



21. Install the camshafts approximately at valve

overlap position cylinder No. 4.

Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:

22.

NOTE: Only tighten the bolt finger tight at
this stage.
NOTE: Make sure that the camshaft
sprockets can rotate on the camshafts.







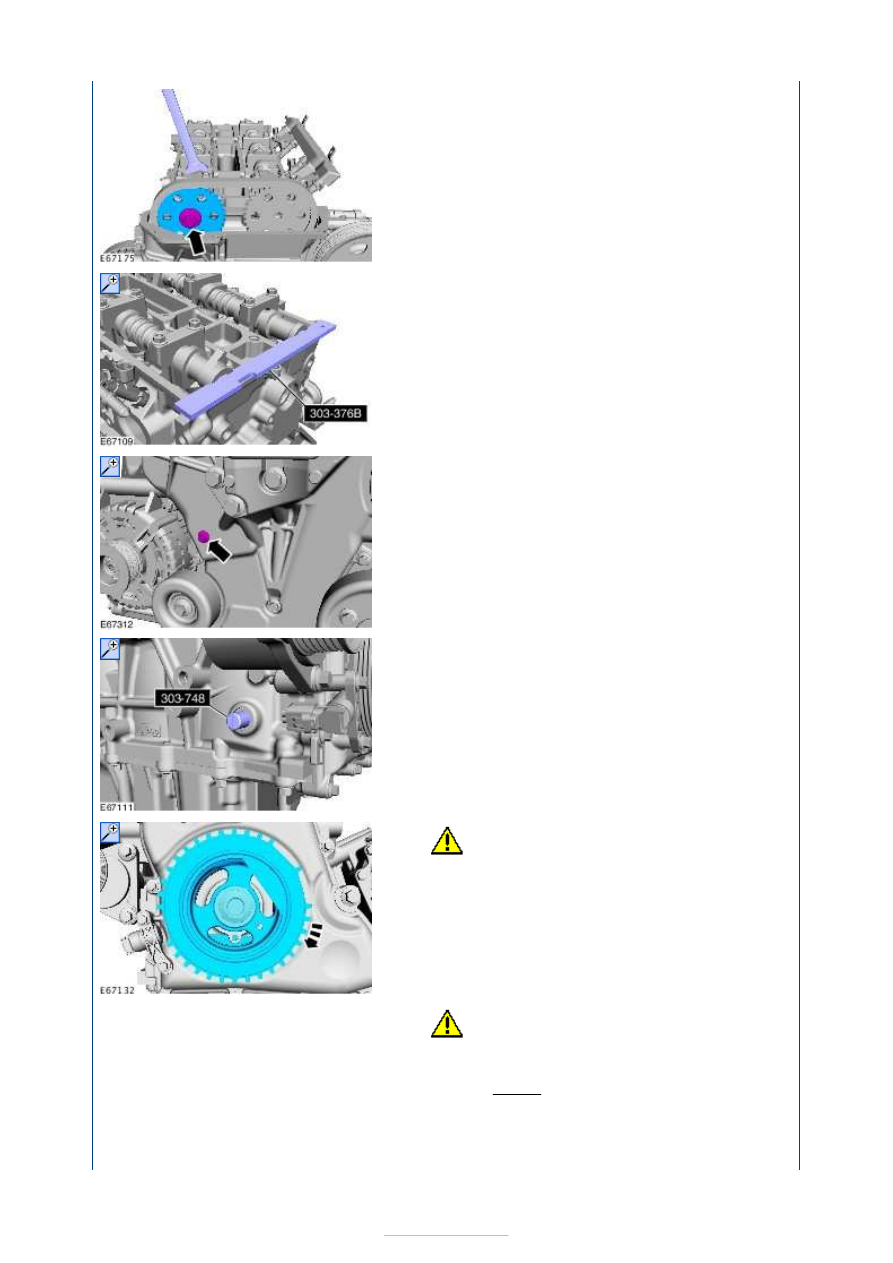

23. Install the special tool.

Special Tool(s):

303-376B



24.

Bolt M6 x 25 mm

25. Install the special tool.

26.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until it contacts the special
tool.

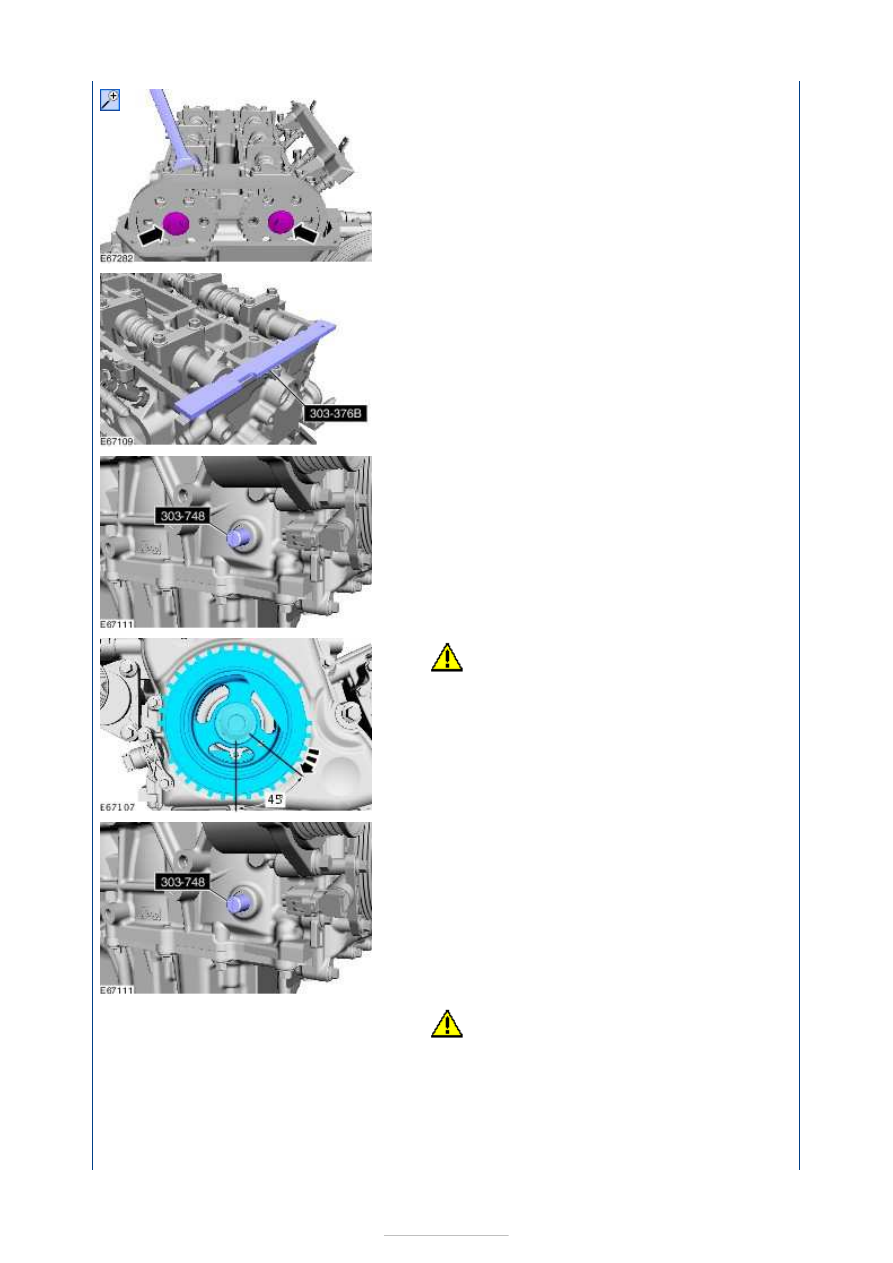

27.

CAUTION: Use an open-ended wrench to

hold the camshafts by the hexagon to
prevent the camshafts from turning.

Torque:

72 Nm











28. Remove the special tool.

Special Tool(s):

303-376B



29. Remove the special tool.

Special Tool(s):

303-748



30.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft one and three quarters
until piston No. 1 is approximately 45 degrees
before top dead center (TDC).

31. Install the special tool.

Special Tool(s):

303-748



32.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until it contacts the special
tool.
