Ford Galaxy / Ford S-MAX. Manual - part 107

6. 6. Disconnect the ignition coil-on-plug electrical connectors.

7. 7. Remove the ignition coil-on-plug

8. 8. Remove the spark plugs using the special tool.

NOTE: Operate the starter motor with wide open throttle until the reading on the
compression tester stops rising.

9. 9. Perform the measurement on each cylinder according to the instructions provided

by the manufacturer of the measuring device.

Use a compression tester

 with a

suitable adapter.

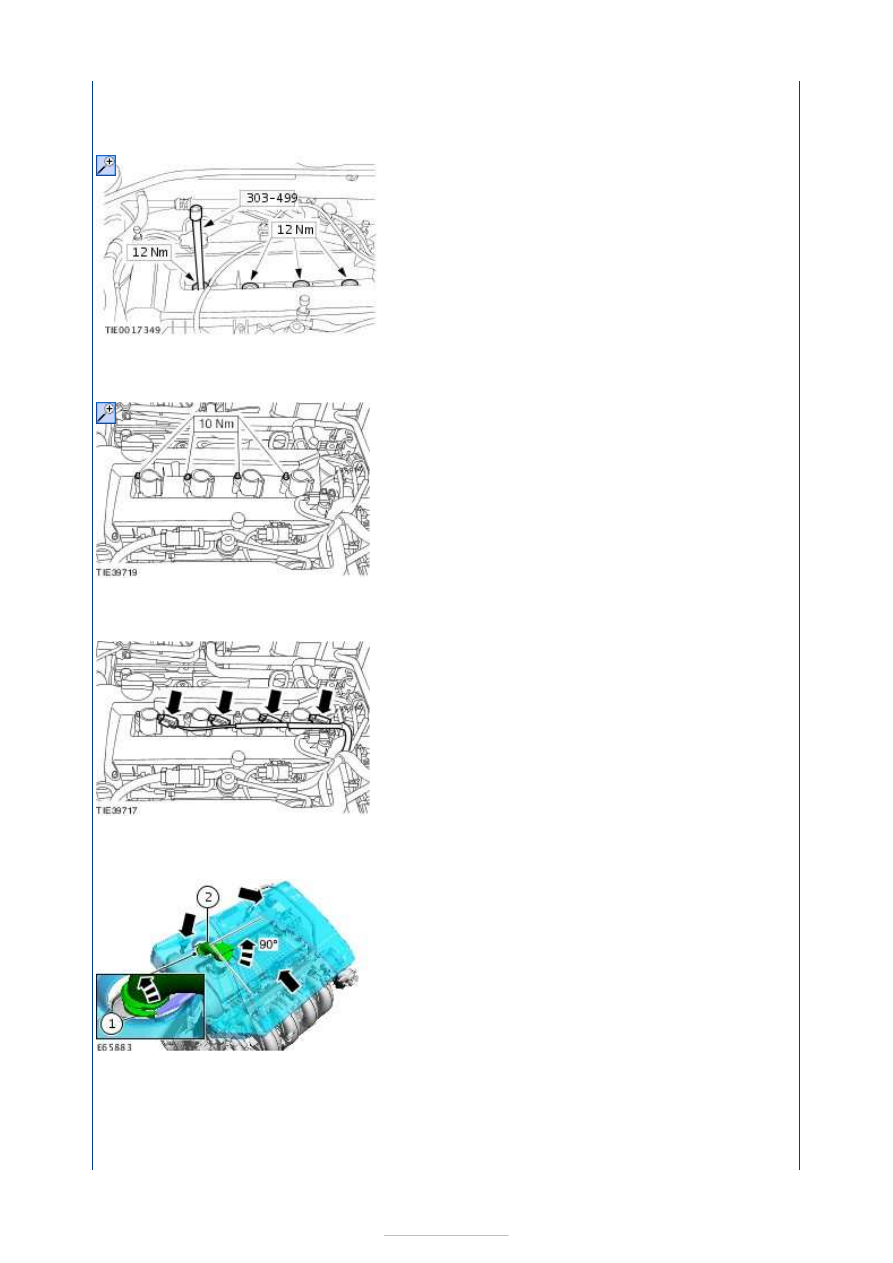

10. 10. Install the spark plugs using the special tool.

11. 11. Install the ignition coil-on-plug.

12. 12. Connect the ignition coil-on-plug electrical connectors.

13. 13. Install the engine cover.

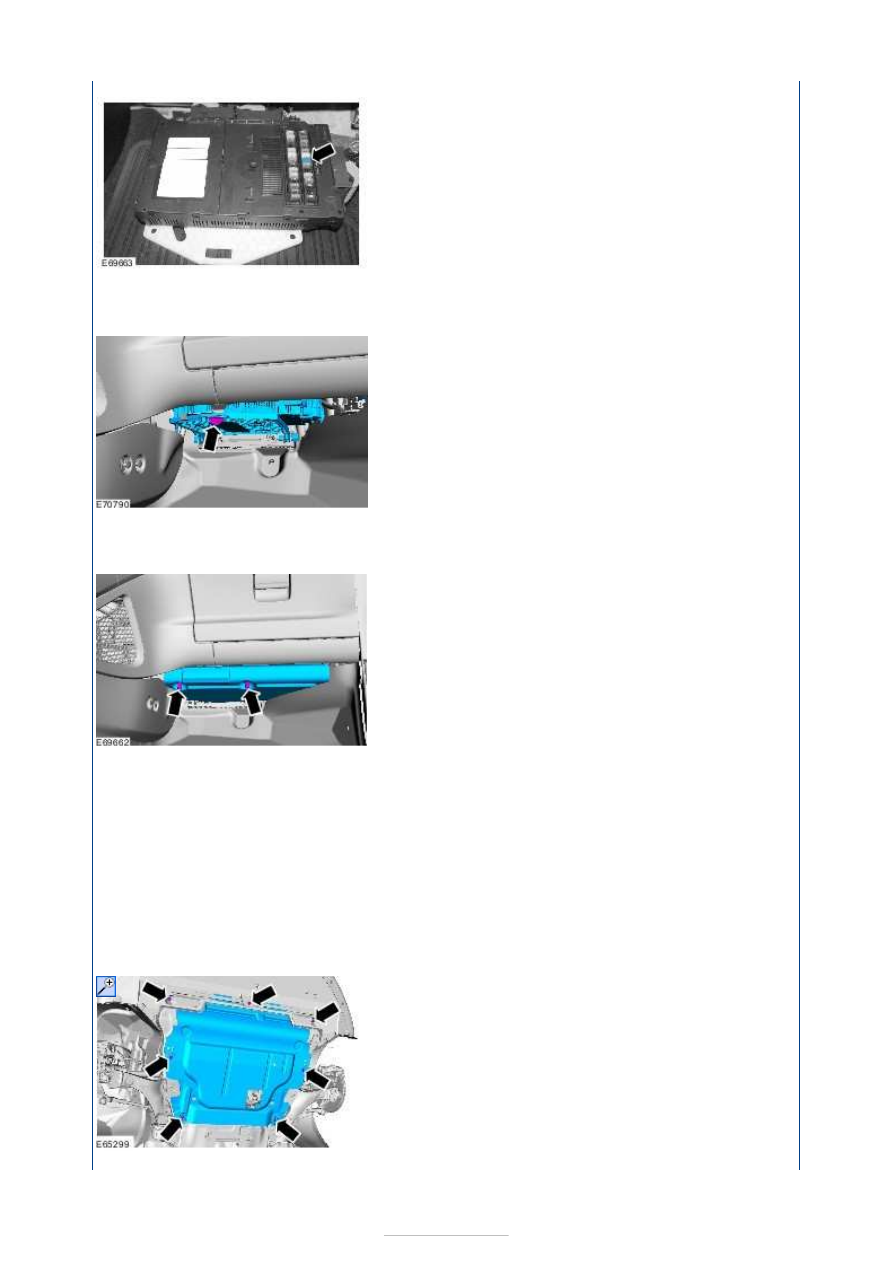

14. 14. Install fuse 23 (fuel pump relay) and close the central junction box (CJB).

15. 15. Attach the CJB.

16. 16. Install the central junction box cover.

17. 17. Reset the PCM fault memory.

Measuring the oil pressure

1. 1. Raise the vehicle for access. REFER to: (100-02 Jacking and Lifting)

Jacking

 (Description and Operation),

Lifting

 (Description and Operation).









2. 2. Remove the engine undershield.

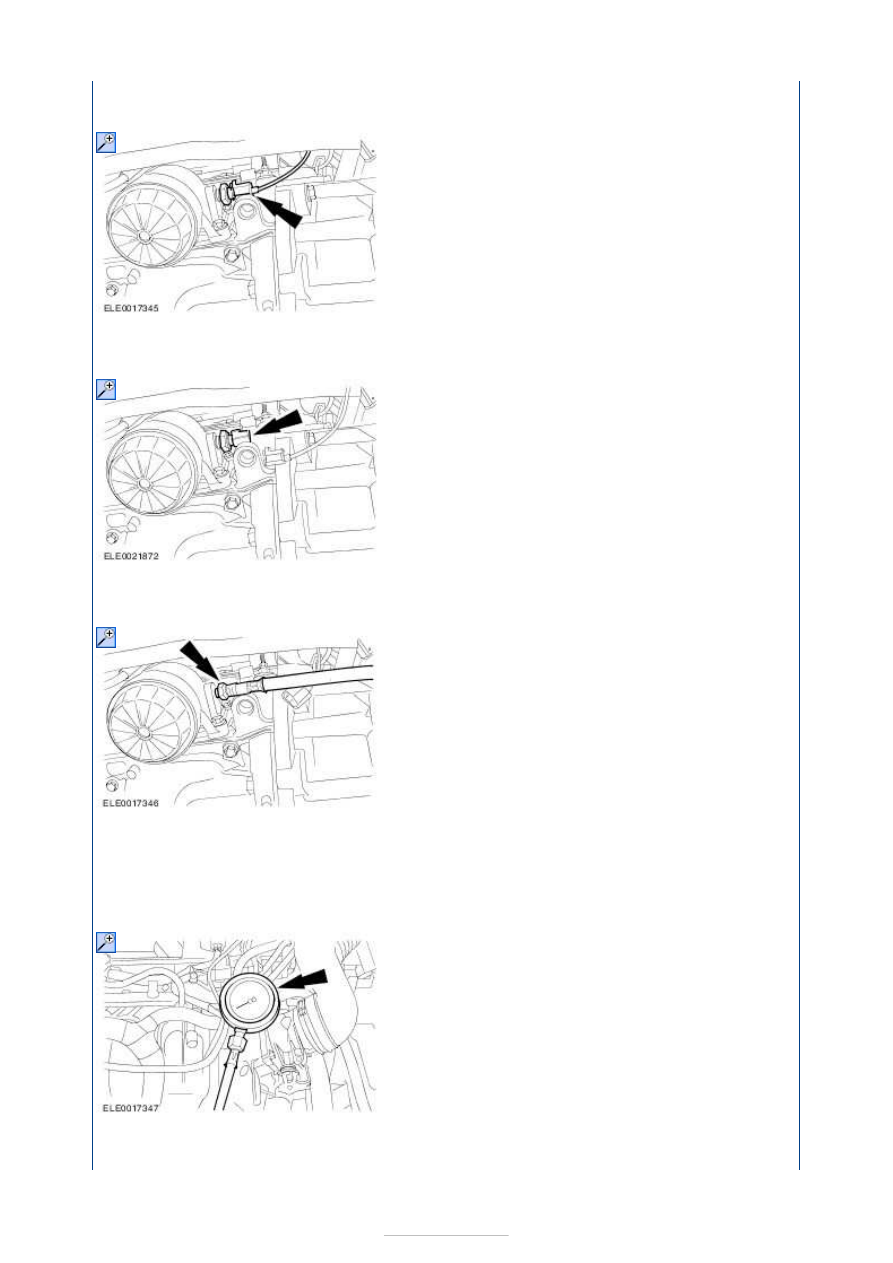

3. 3. Pull off the oil pressure switch connector.

4. 4. Remove the oil pressure switch.

5. 5. Attach the oil pressure gauge with the oil pressure gauge connector to the oil

pressure switch bore, and position it to allow reading from above.

6. 6. Lower the vehicle.

7.

NOTE: Measure the oil pressure at the specified engine speed. Measure the oil
