pressure at an oil temperature of 100 °C.
NOTE: Oil pressure at 1500 rev/min: 1.3 - 2.7 bar.
NOTE: Oil pressure at 3000 rev/min: 2.3 -5.2 bar.

7. Check the oil pressure

8. 8. Raise the vehicle for access. REFER to: (100-02 Jacking and Lifting)

Jacking

 (Description and Operation),

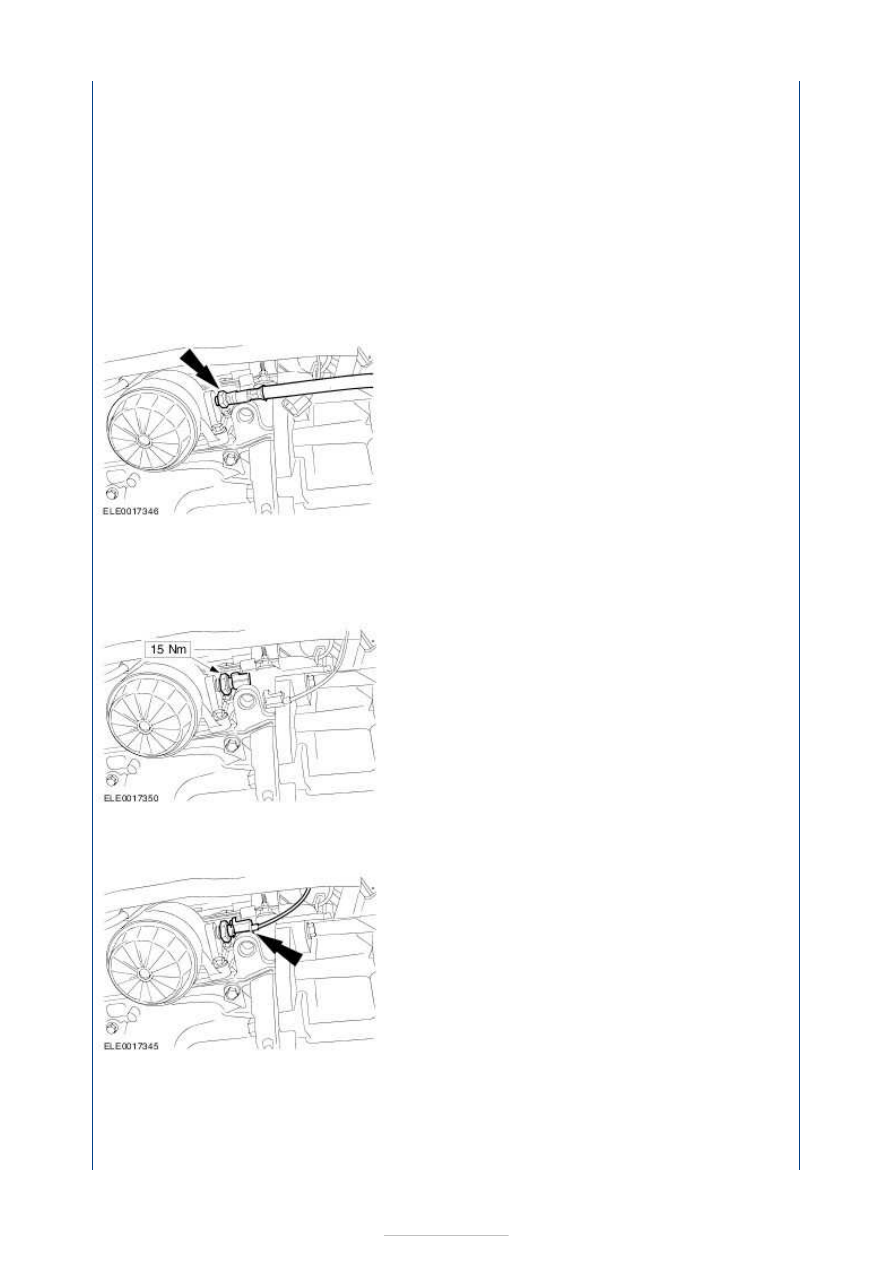

Lifting

 (Description and Operation).

9. 9. Detach the oil pressure gauge and connector from the oil pressure switch bore.

10. 10. Coat the oil pressure switch with

adhesive

.

11. 11. Install the oil pressure switch.

12. 12. Push on the oil pressure switch connector.







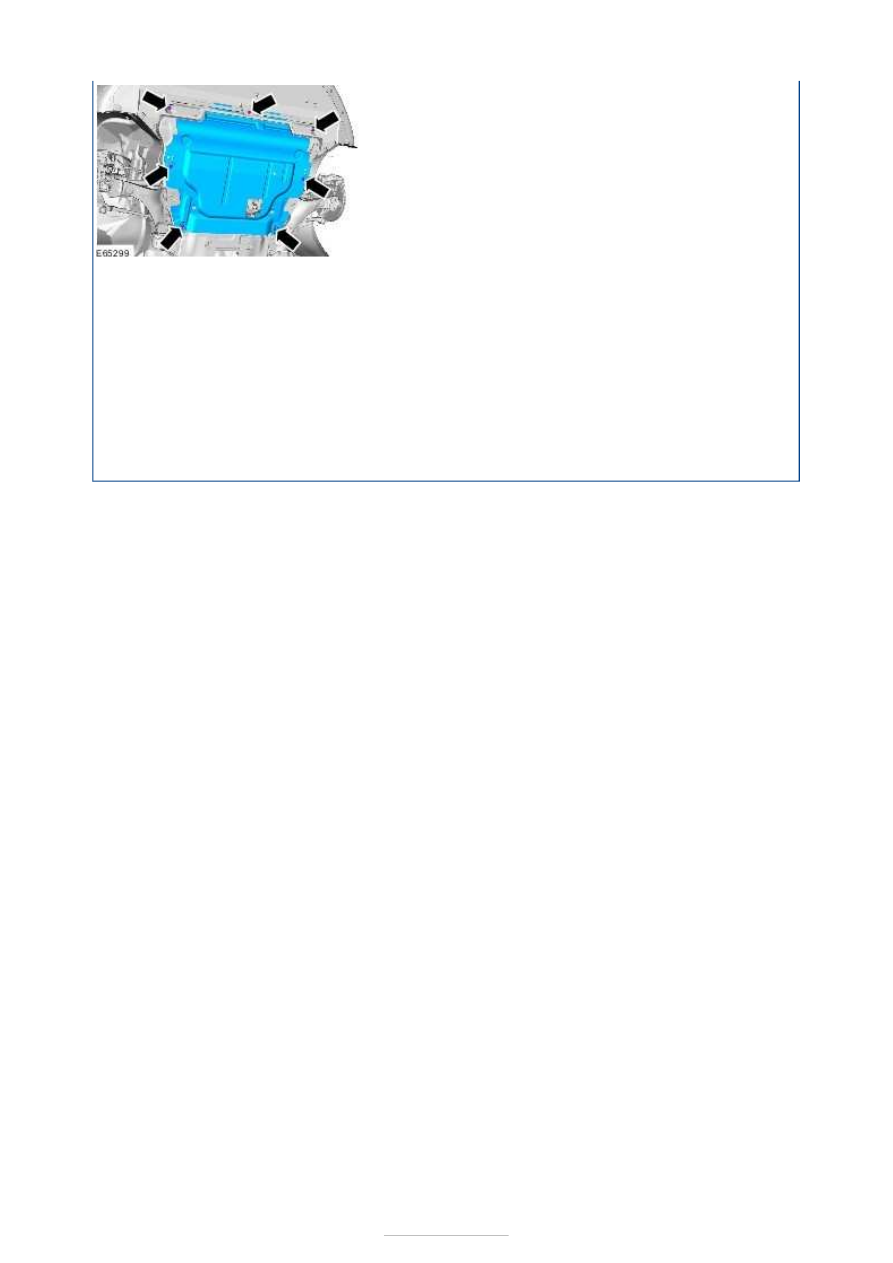

13. 13. Install the engine undershield.

14. 14. Lower the vehicle.

Valve train analysis - static (engine off)

Remove the cylinder head cover.

Check all valve train components for damage and wear. Ensure that only original
components are installed and that all bolts and nuts have been tightened to the correct
tightening torque.



Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Valve Clearance
Adjustment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

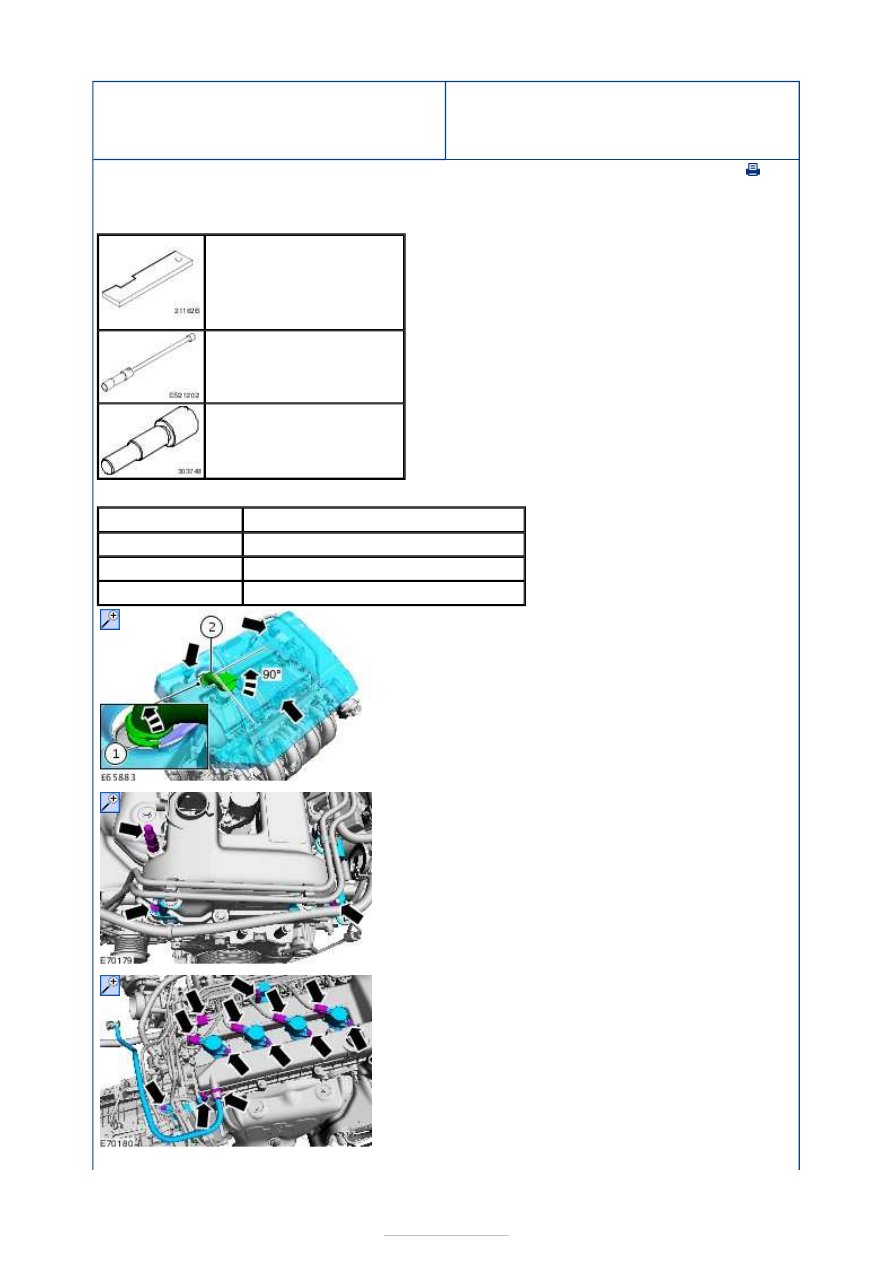

Special Tool(s)

Materials

303-376B
Alignment Plate, Camshaft

303-499
Socket, Spark Plug

303-748
Locking Tool, Crankshaft

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Thread Locking MS WSK-M2G349-A7 / 2U7J-M2G349-AA

1.

2.

3.













4.

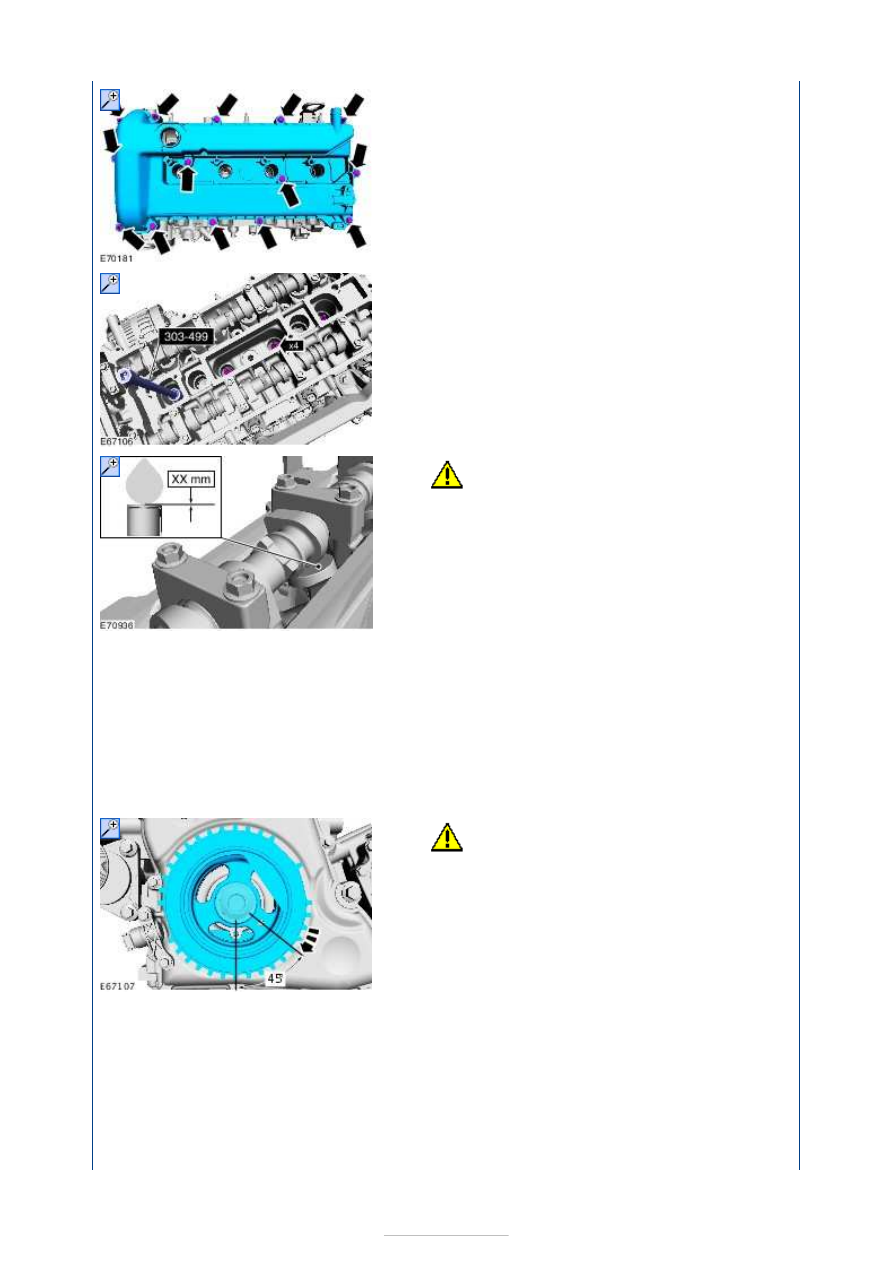

NOTE: The gasket is to be reused unless
damaged.

5. Special Tool(s):

303-499



6.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until each piston is at top
dead center (TDC) and measure the valve
clearance(s), using a suitable set of feeler
gauges.

7. Note down each cylinder number and the valve

clearance(s) measured.

8. Compare the measured valve clearance(s) with

the specifications.

Refer to: Specifications (303-01A Engine - 2.0L
Duratec-HE (MI4), Specifications).

9.

NOTE: Only carry out the following steps
when the valve clearance(s) require
adjustment.

10.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until piston No. one is
approximately 45 degrees before top dead center
(TDC).

11.
