Ford Galaxy / Ford S-MAX. Manual - part 97

Power Steering - Power Steering Pump—
2.0L Duratorq-TDCi (103kW/140PS) -
DW/2.0L Duratorq-TDCi (118kW/160PS)
- DW, Vehicles With: Electro-Hydraulic
Power Steering (EHPS)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



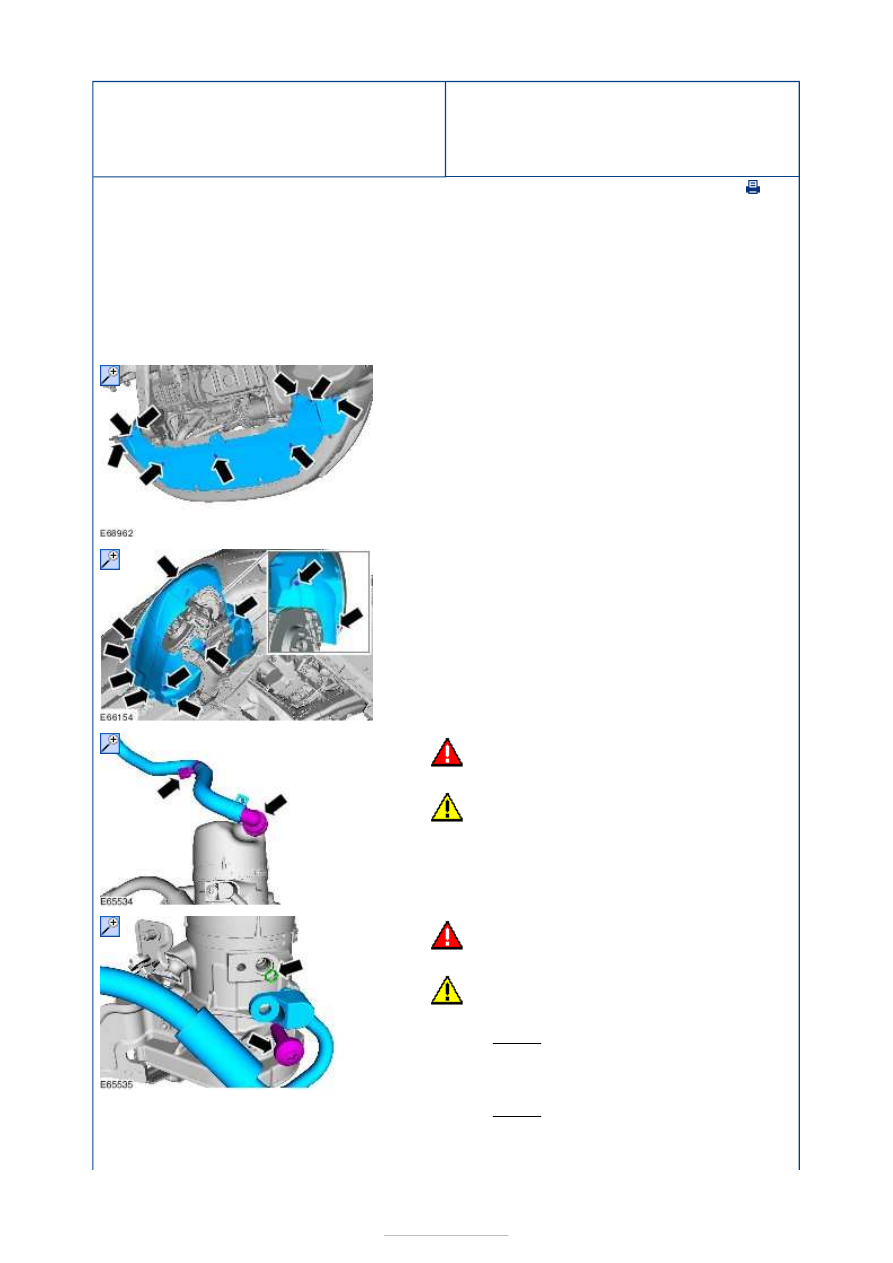

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Remove the front right-hand wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2.

3.

4.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

5.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

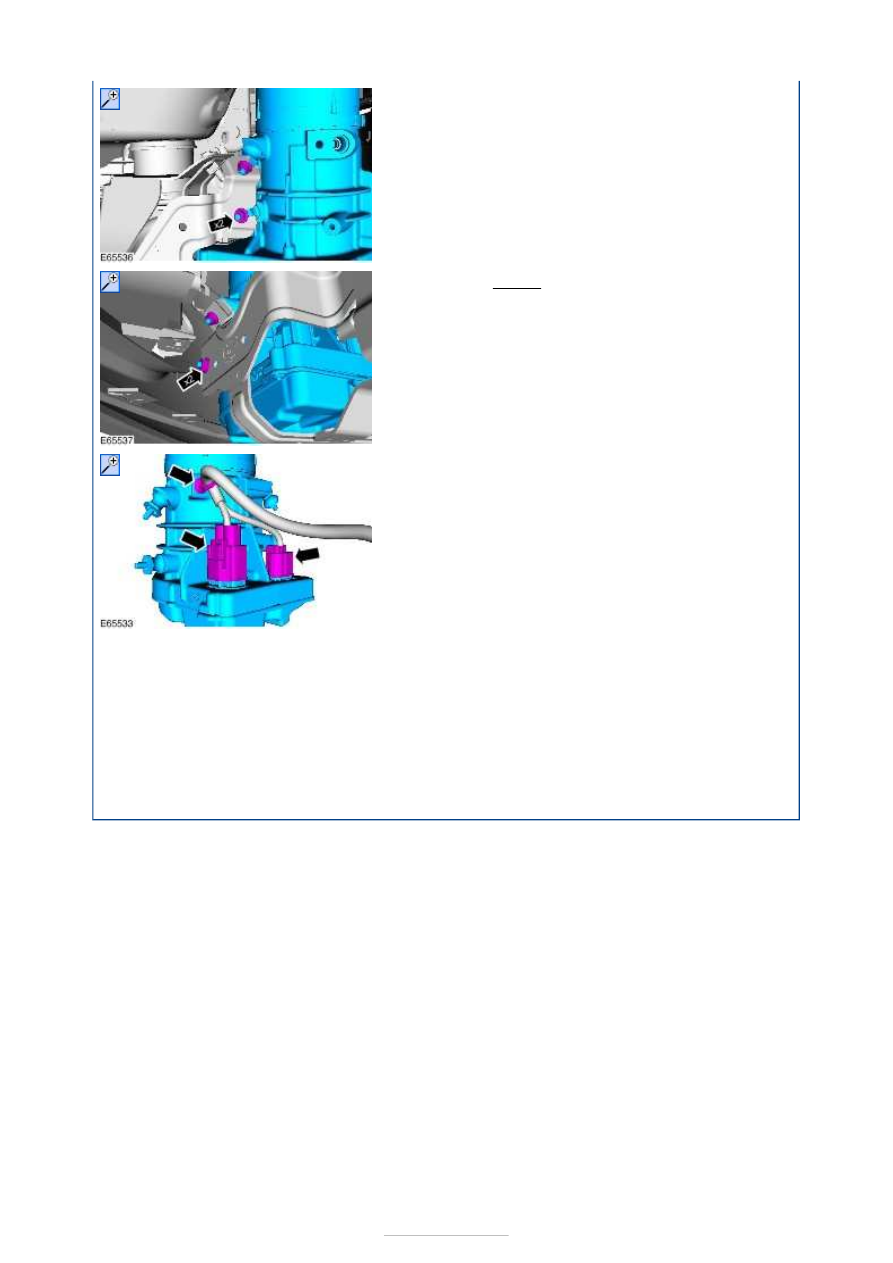

Torque:

20 Nm

6. Torque: 10 Nm









Installation

7. Torque: 10 Nm

8.

1. To install, reverse the removal procedure.

2. Refer to:

Power Steering System Filling

 (211-00

Steering System - General Information, General
Procedures).

3. Refer to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).







Power Steering - Power Steering Pump—
2.2L Duratorq-TDCi (129kW/175PS) - DW

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

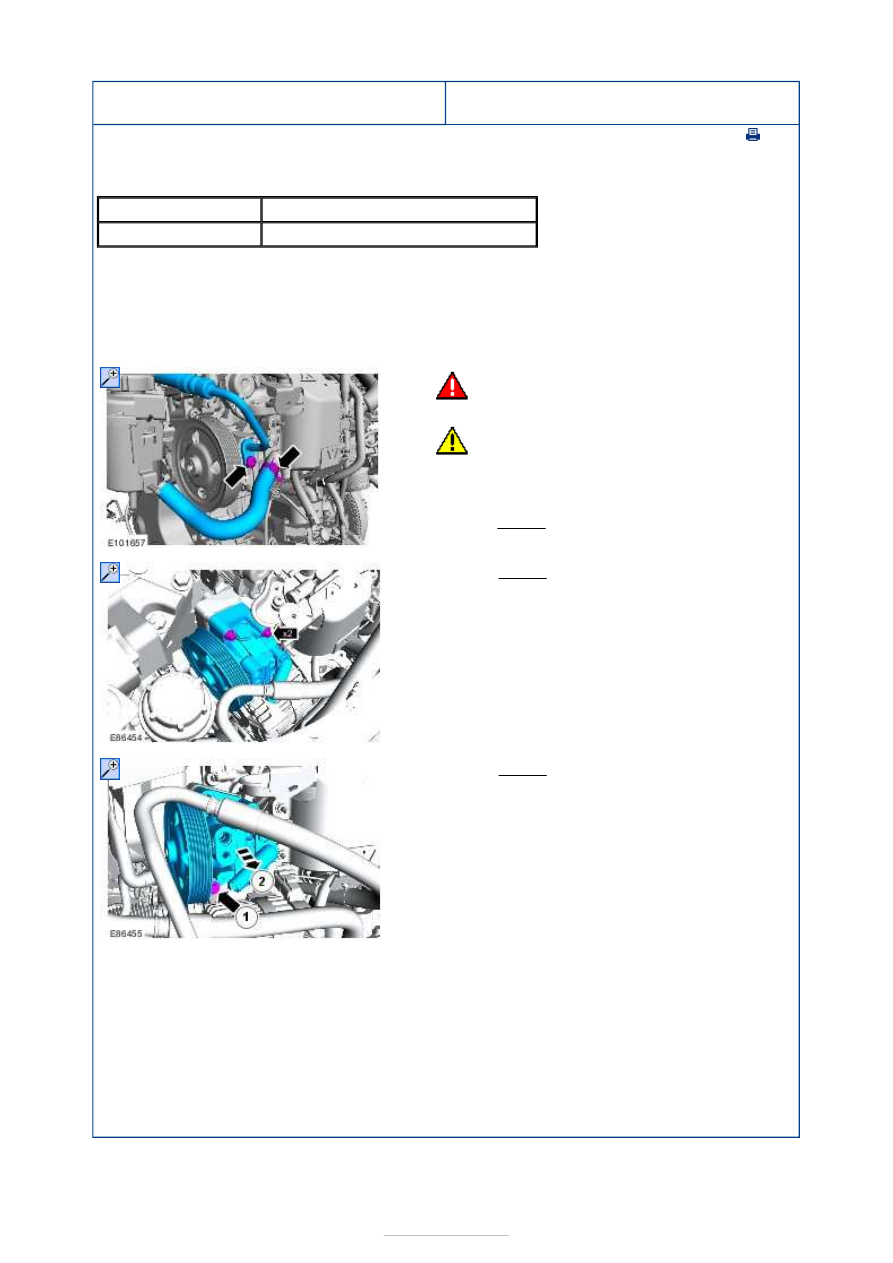

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Name

Specification

Hydraulic Fluid DP-PS WSS-M2C204-A2 / 5U7J-M2C204-AA

1. Refer to:

Accessory Drive Belt

 (303-05F

Accessory Drive - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).

2.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

Material:

Hydraulic Fluid DP-PS (WSS-M2C204-

A2 / 5U7J-M2C204-AA)



Torque:

23 Nm

3. Torque: 24 Nm

4. Torque: 24 Nm

1. To install, reverse the removal procedure.

2. Refer to:

Power Steering System Filling

 (211-00

Steering System - General Information, General
Procedures).

3. Refer to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).







Power Steering - Power Steering Pump to Quick
Release Coupling Pressure Line—2.0L Duratorq-
TDCi (100kW/136PS) - DW-C/2.0L Duratorq-
TDCi (85kW/115PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

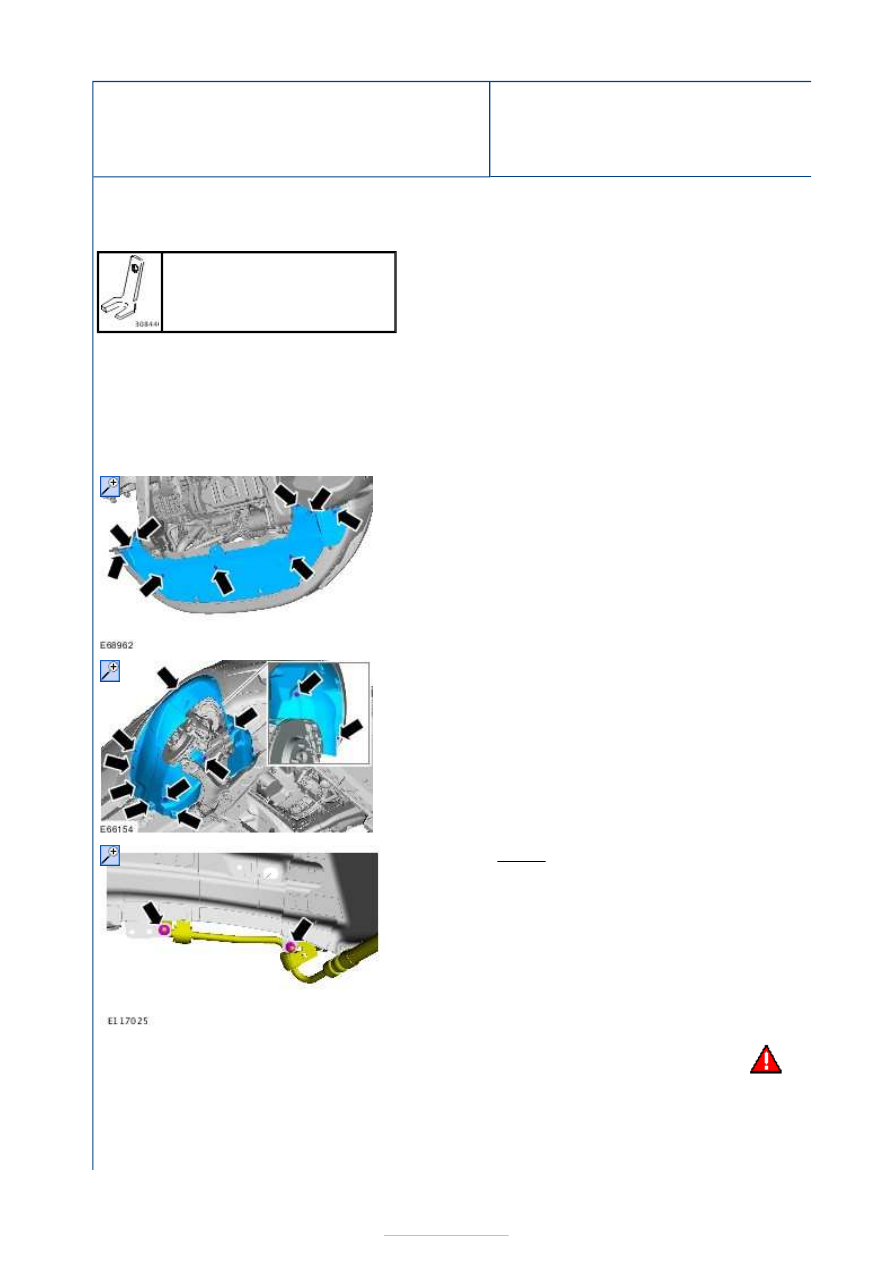

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

308-440
Disconnect Tool, Hydraulic Line

1. Refer to:

Lifting

 (100-02 Jacking and Lifting, Description and

Operation).

2. Refer to:

Wheel and Tire

 (204-04 Wheels and Tires, Removal

and Installation).

3.

4.

5. Torque: 10 Nm

6.

WARNING:

Be prepared to
collect
escaping fluid.
