Ford Galaxy / Ford S-MAX. Manual - part 95

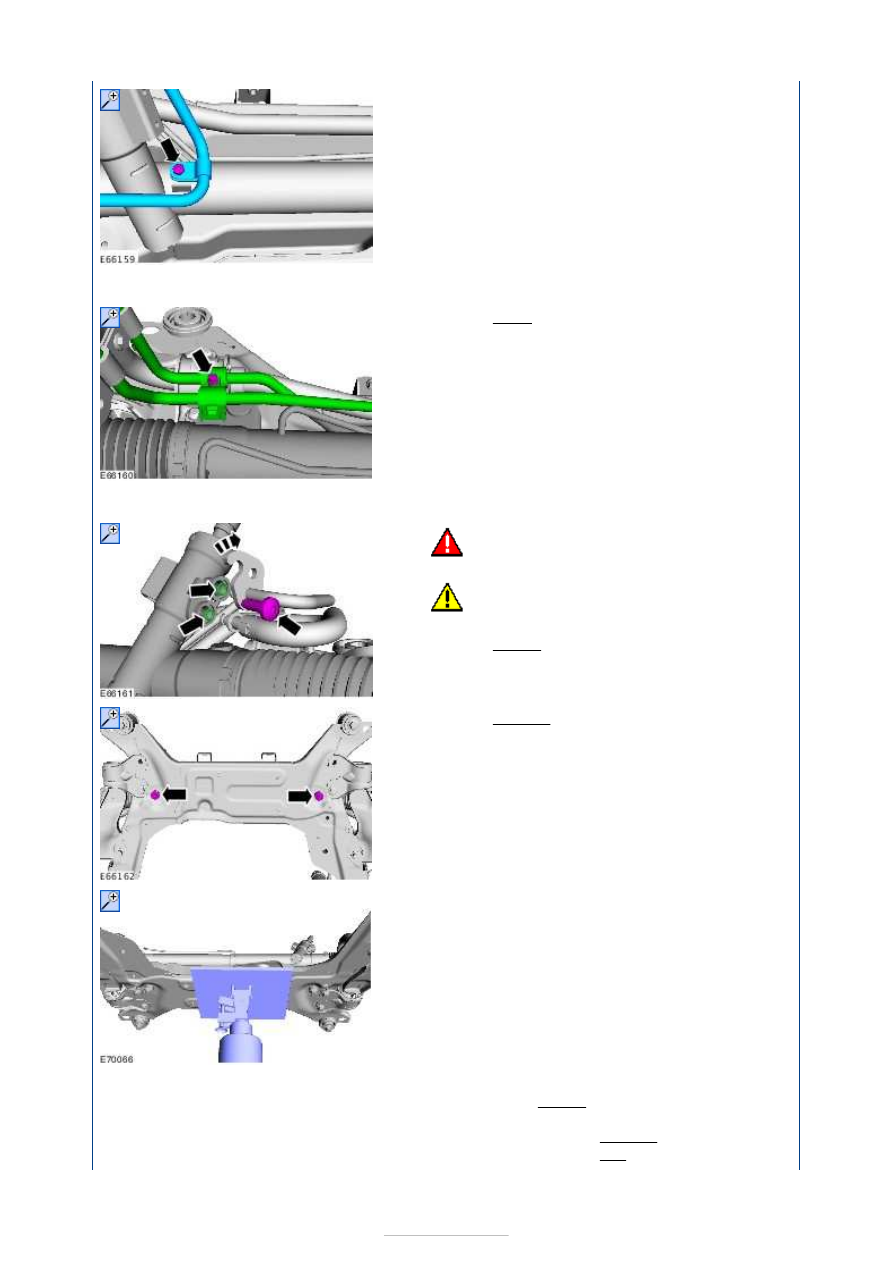

Left-hand drive vehicles

All vehicles

15. Torque: 1 Nm

16.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

Torque:

20 Nm

17. Torque: 120 Nm

18. General Equipment:

Transmission jack



19.

1. Torque: 30 Nm
2. Torque:

150 Nm
90°

Stage 1:
Stage 2:











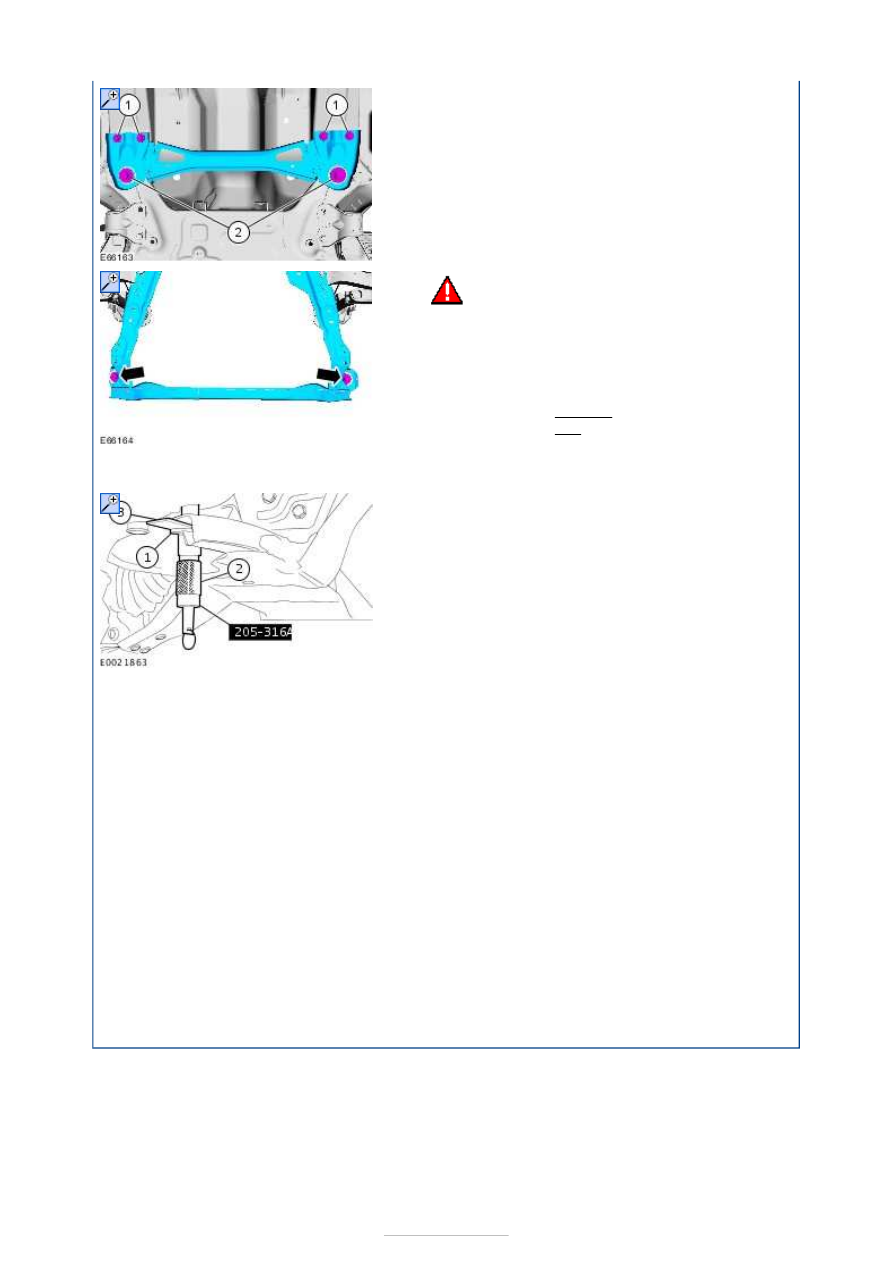

Installation

20.

WARNING: This step requires the aid of

another technician.

Lower the front subframe and remove the
steering gear on the driver side.

Torque:



150 Nm
90°

Stage 1:
Stage 2:

1. To install, reverse the removal procedure.

2.

1. Insert the washer, with inside diameter 22

mm, outside diameter 44 mm and height 5
mm, into the front frame above the
alignment hole.

2. Insert the alignment pin through the front

subframe alignment holes and the washer.

Special Tool(s):

205-316A



3. Slide the locking plates on top of the

washer and into the groove of the special
tool and tighten the alignment pin.

3. Fill the power steering system.

Refer to:

Power Steering System Filling

 (211-00

Steering System - General Information, General
Procedures).

4. Bleed the power steering system.

Refer to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).

5. Check the toe setting and adjust as necessary.

Refer to:

Front Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).







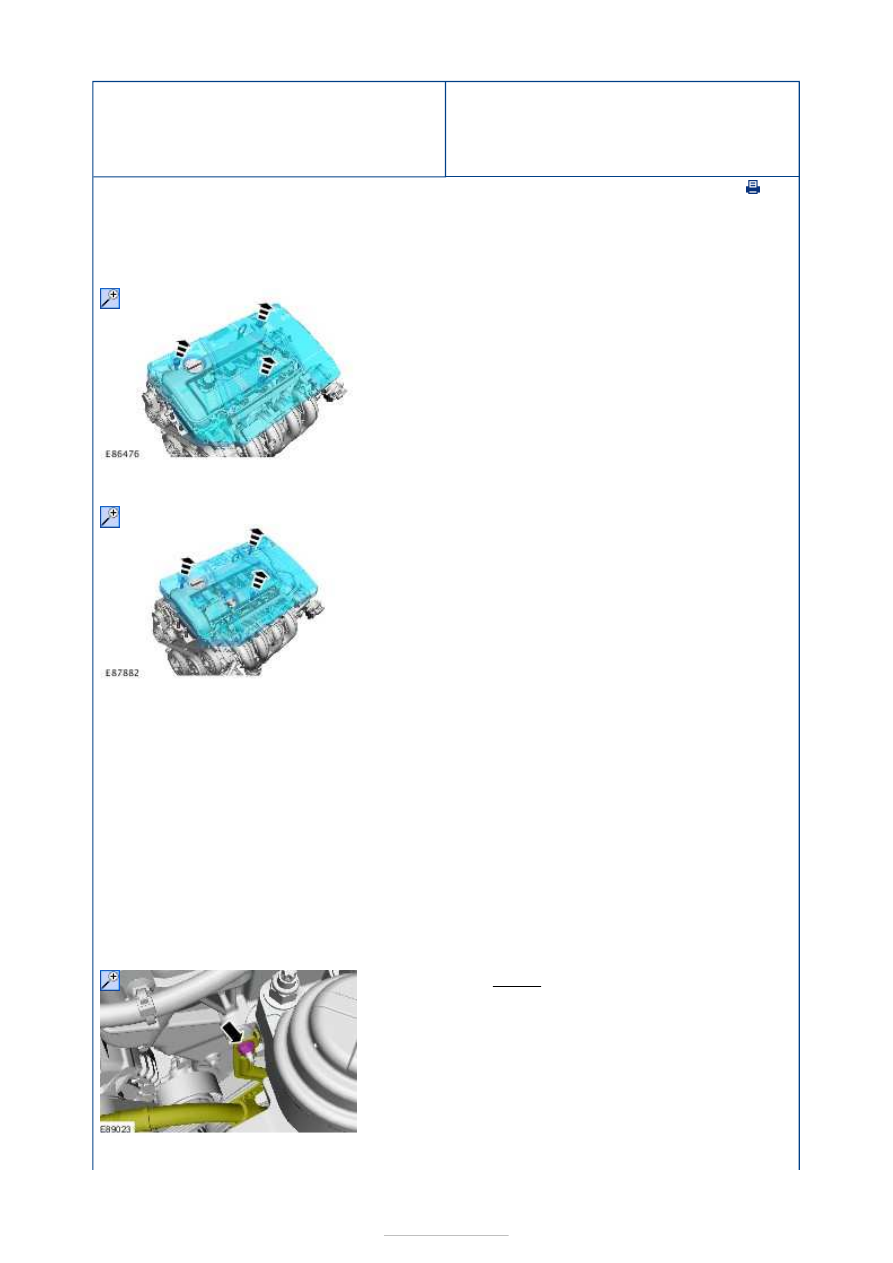

Power Steering - Power Steering Pump—
2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Vehicles with 2.0L engine

Vehicles with 2.3L engine

All vehicles

1.

2.

3. Remove the following items:

1. Right-hand headlamp.

Refer to:

Headlamp Assembly

 (417-01

Exterior Lighting, Removal and
Installation).

2. Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

4. Lower the vehicle.

5. Torque: 10 Nm







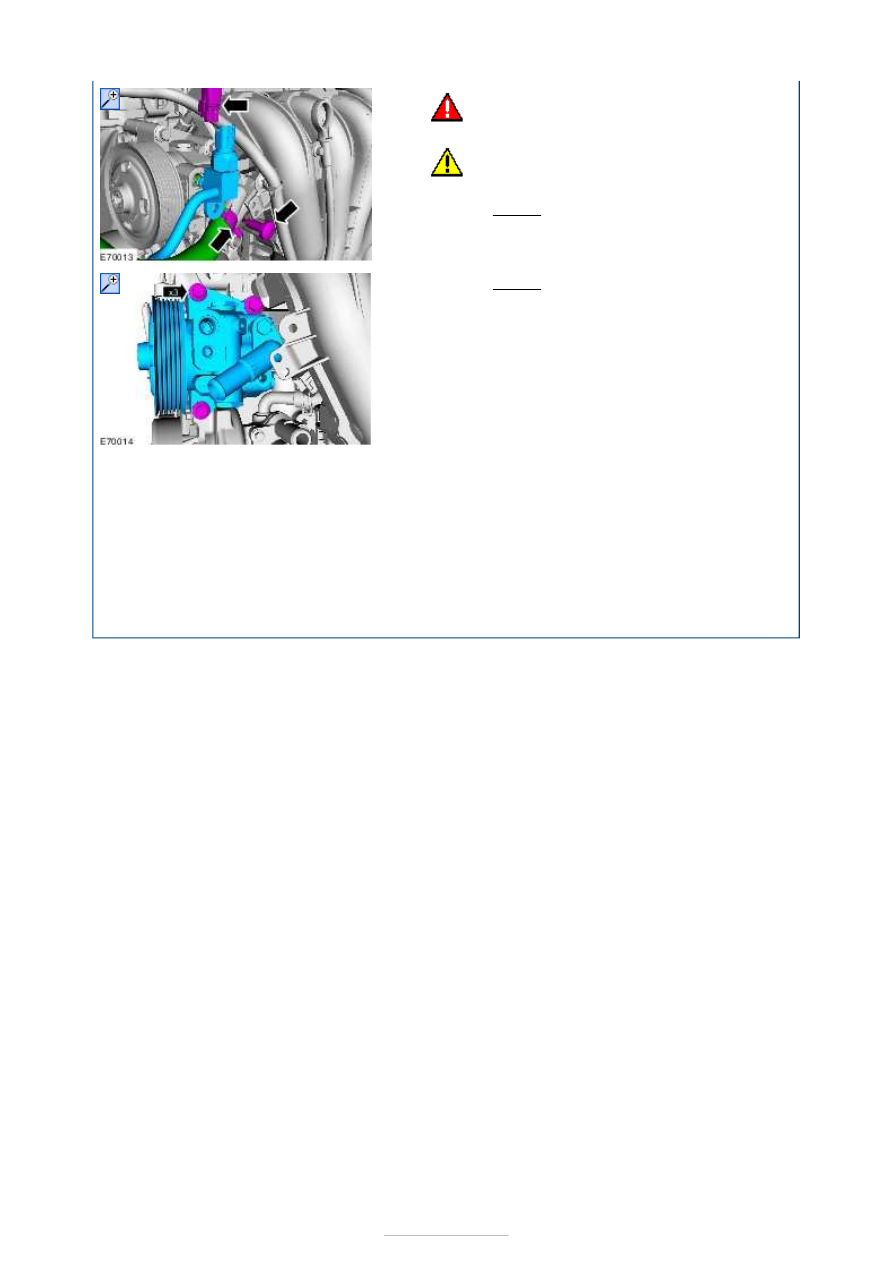

Installation

6.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

Torque:

24 Nm

7. Torque: 24 Nm

1. To install, reverse the removal procedure.

2. Refer to:

Power Steering System Filling

 (211-00

Steering System - General Information, General
Procedures).

3. Refer to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).
