Power Steering - Power Steering Pump—
2.5L Duratec (162kW/220PS) - VI5

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Remove the following items:

1. Remove the right-hand headlamp

assembly.

Refer to: Headlamp Assembly (417-01
Exterior Lighting, Removal and
Installation).

2. Remove the accessory drive belt.

Refer to: Accessory Drive Belt (303-05B
Accessory Drive - 2.5L Duratec-ST (VI5),
Removal and Installation).

2. Lower the vehicle.

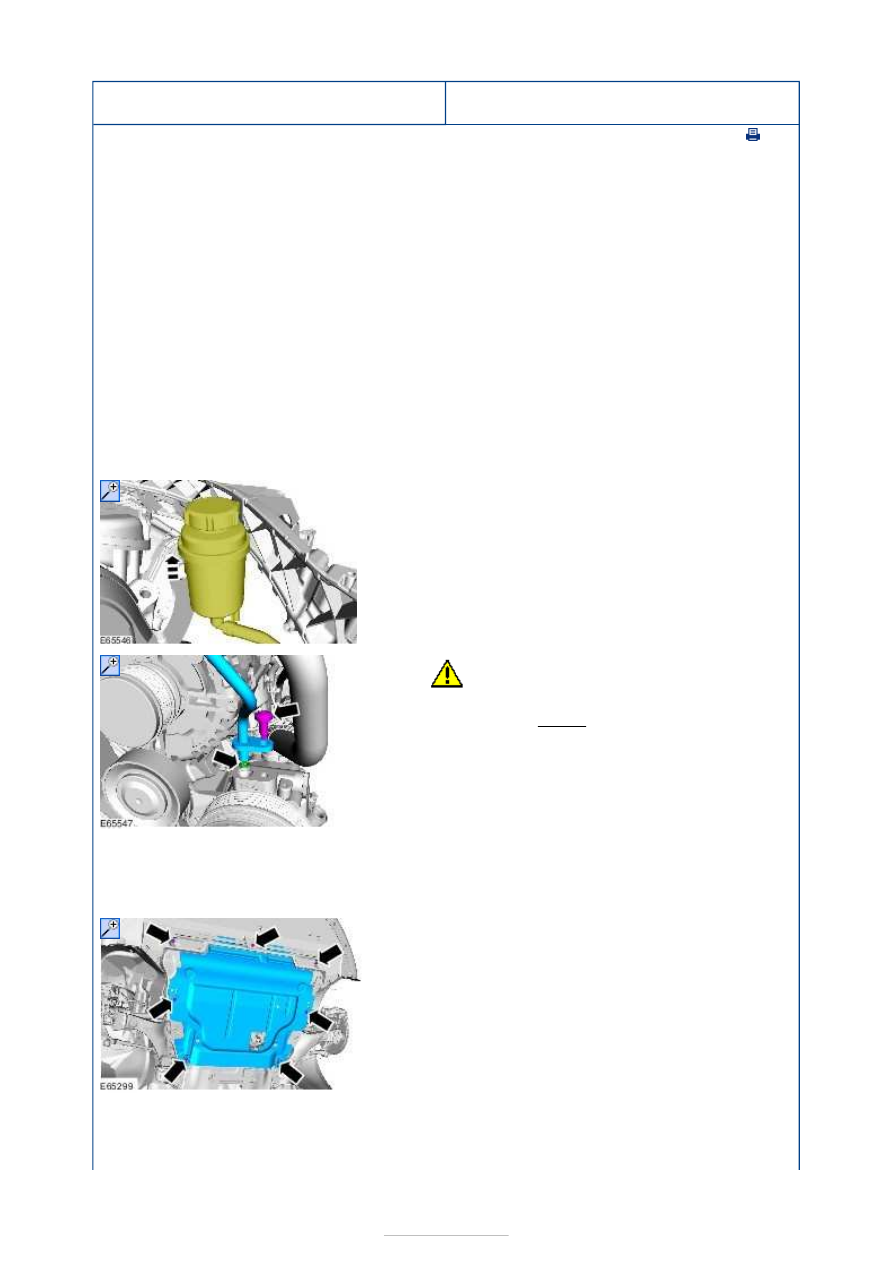

3. Position the power steering fluid reservoir to one

side.

4.

CAUTION: Make sure that all openings

are sealed.

Torque:

23 Nm

5. Raise and support the vehicle.

Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).

6.

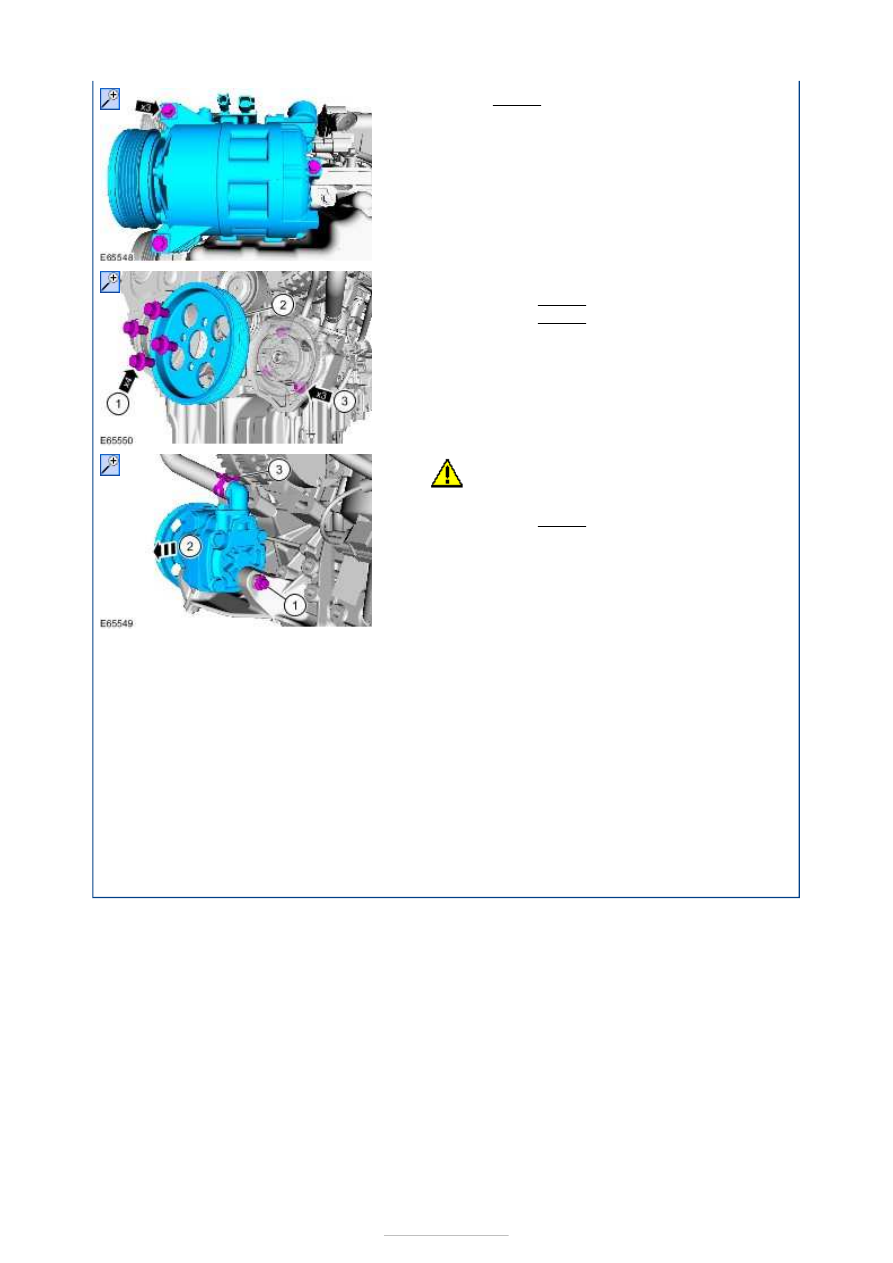

7. Position the air conditioning (A/C) compressor to

one side.







Installation

Torque:

25 Nm

8.

1. Torque: 25 Nm
3. Torque: 25 Nm

9.

CAUTION: Make sure that all openings

are sealed.

1. Torque: 25 Nm

1. To install, reverse the removal procedure.

2. Fill the power steering system.

Refer to: Power Steering System Filling (211-00
Steering System - General Information, General
Procedures).

3. Bleed the power steering system.

Refer to: Power Steering System Bleeding (211-
00 Steering System - General Information,
General Procedures).







Power Steering - Power Steering Pump—
1.8L Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

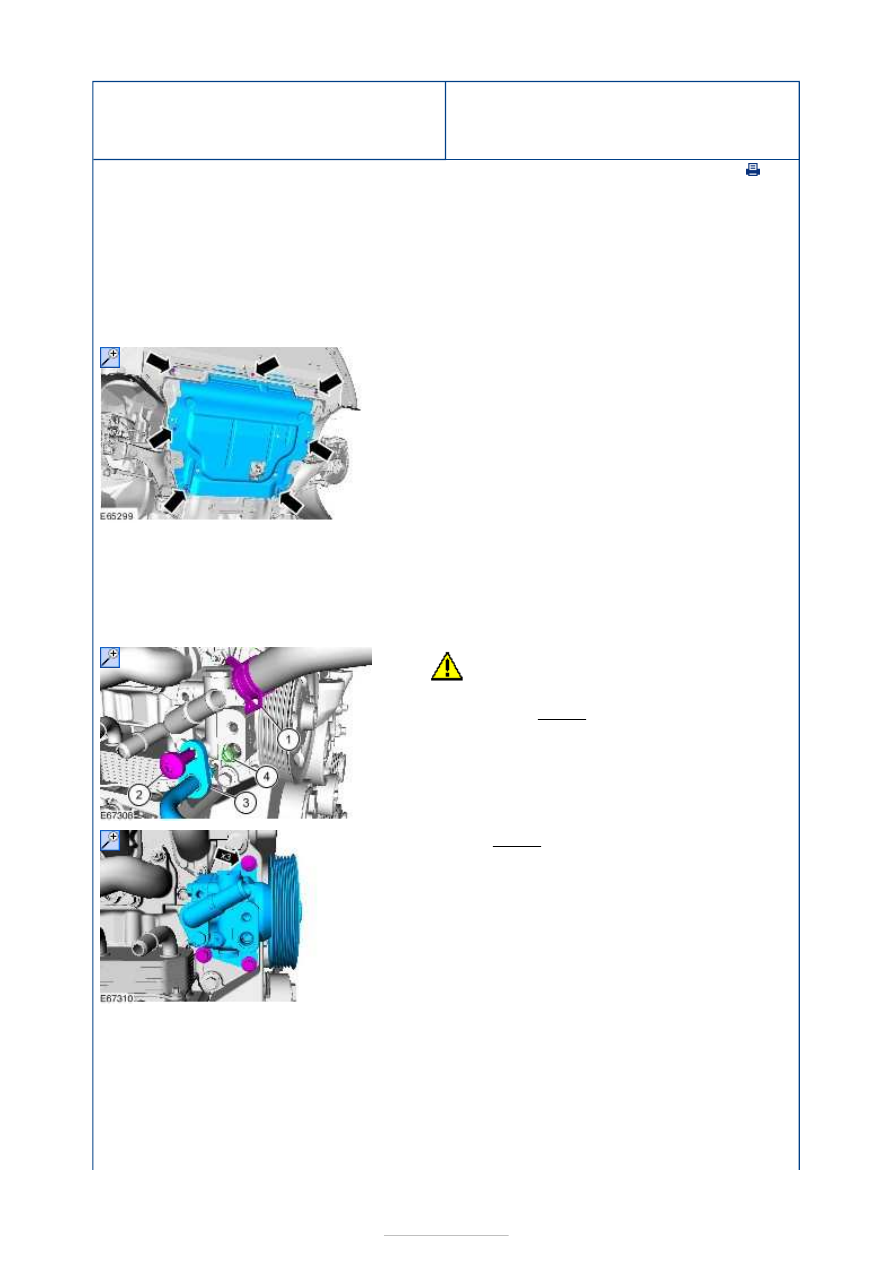

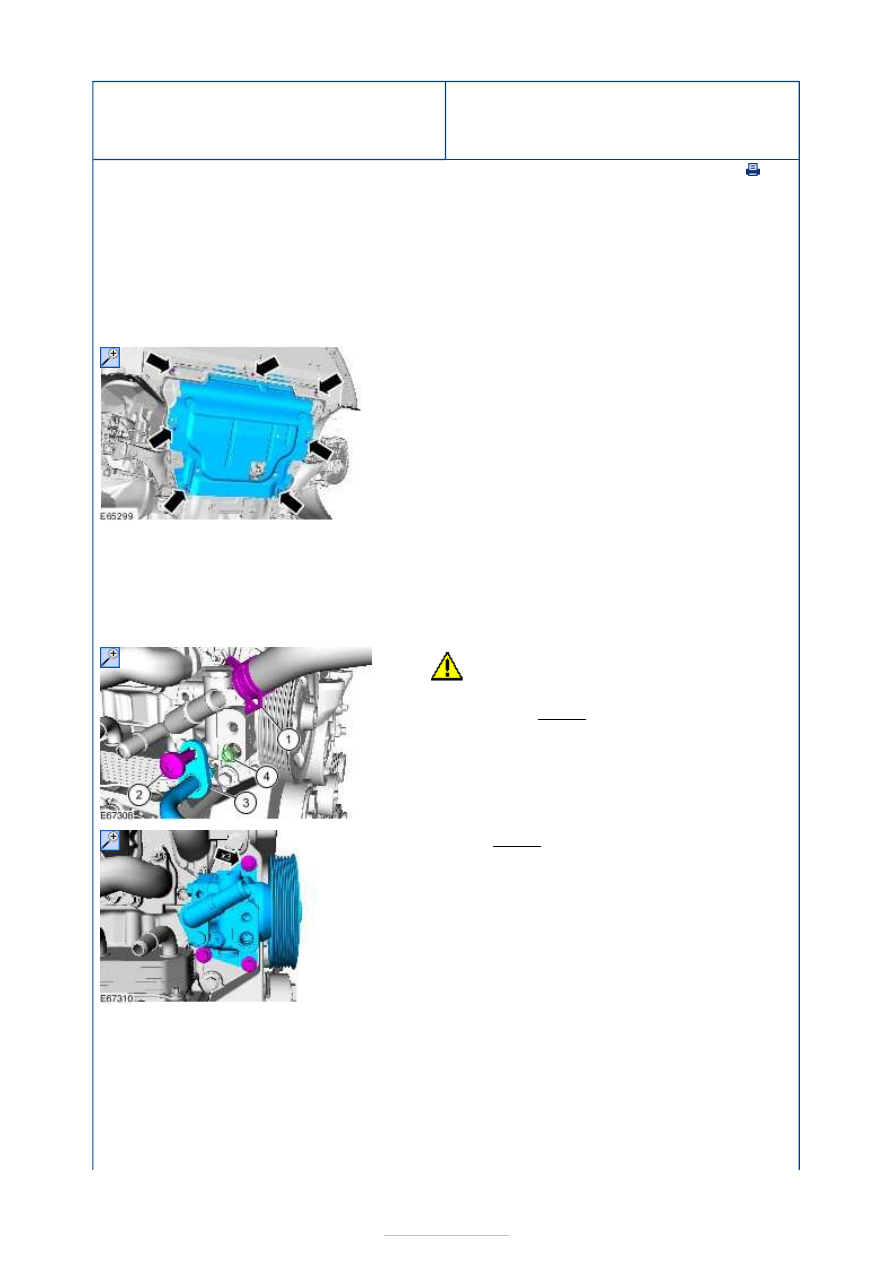

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3. Remove the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05D

Accessory Drive - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, Removal and Installation).

4.

CAUTION: Make sure that all openings

are sealed.

2. Torque: 23 Nm

5. Torque: 25 Nm

1. To install, reverse the removal procedure.

2. Fill the power steering system.

Refer to:

Power Steering System Filling

 (211-00

Steering System - General Information, General







Procedures).

3. Bleed the power steering system.

Refer to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).
