Power Steering - Power Steering

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to:

Steering System

 (211-00 Steering System - General Information, Diagnosis and

Testing).

Power Steering - Steering Gear

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

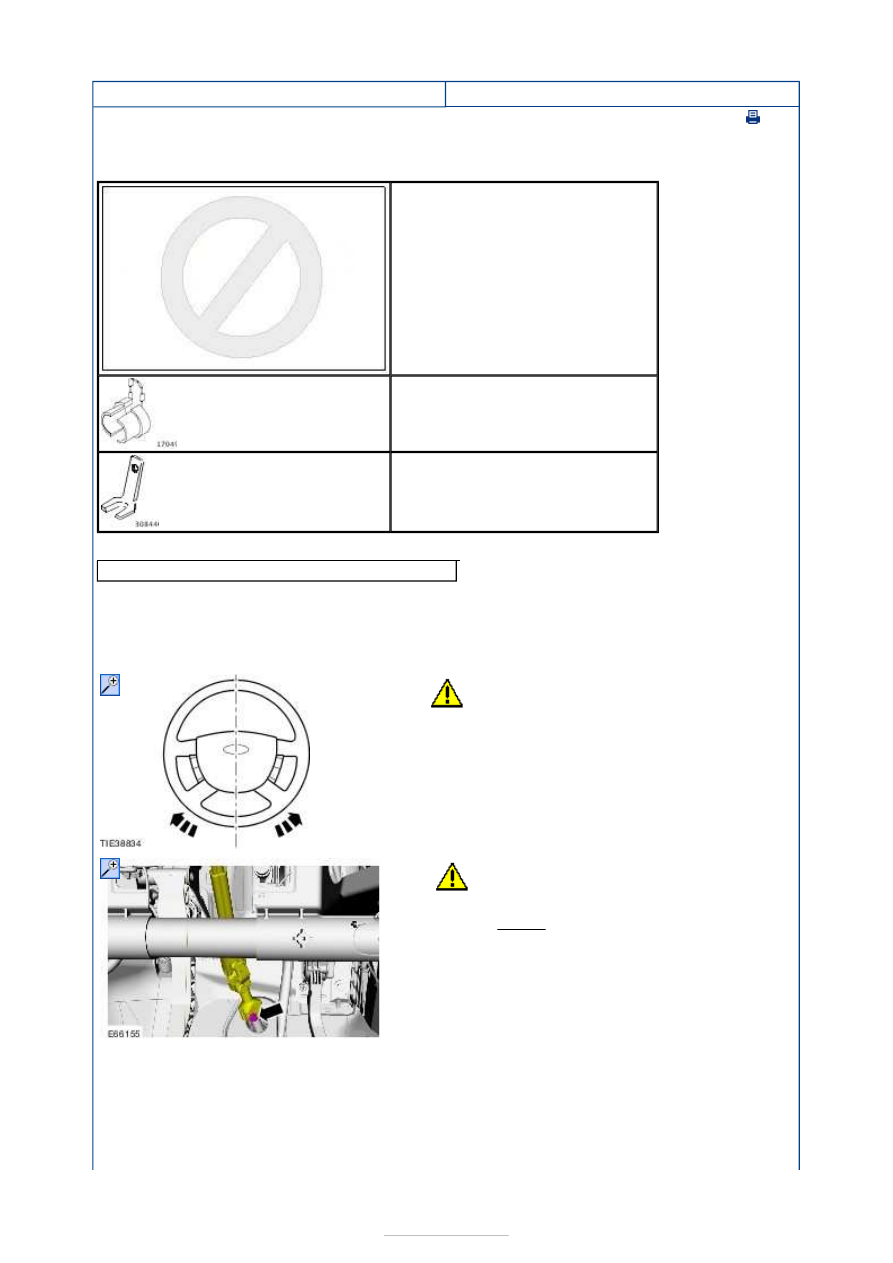

Special Tool(s)

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

205-316A
Alignment Pins, Subframe

307-242
Remover, Transmission Fluid Cooler

308-440
Disconnect Tool, Hydraulic Line

Transmission jack

1.

CAUTION: Make sure that the steering

wheel lock is engaged.
NOTE: Make sure that the road wheels are in
the straight ahead position.

2.

CAUTION: Make sure that a new bolt is

installed.

Torque:

30 Nm

3. Remove the wheel and tire on both sides.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

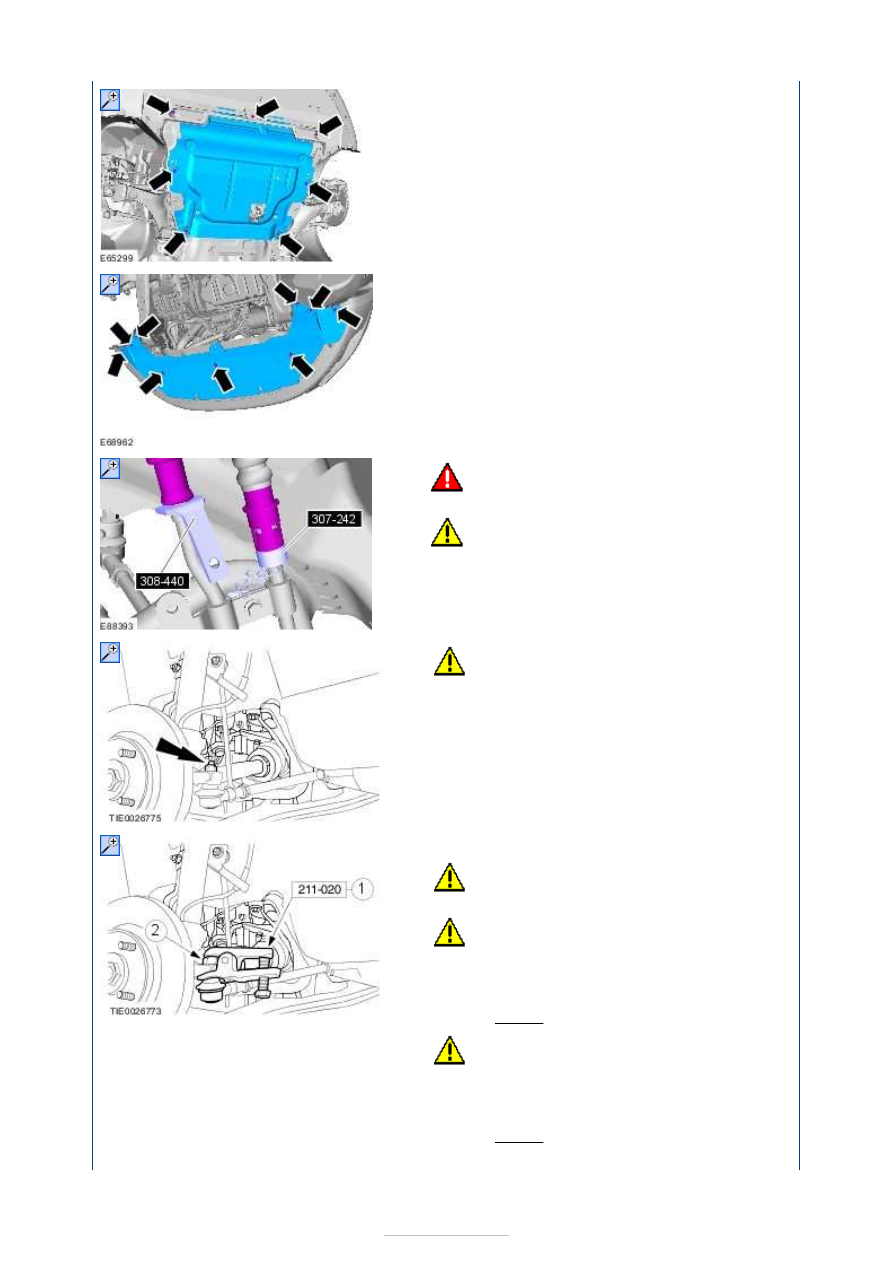

4.











5.

6.

WARNING: Be prepared to collect

escaping fluids.

CAUTION: Make sure that all openings

are sealed.

Special Tool(s):

307-242

,

308-440



7.

CAUTION: Make sure that the ball joint

ball does not rotate.

Loosen the tie-rod end nut, on both sides.

8.

CAUTIONS:

Use suitable packing material to prevent

damage to the component.

Make sure that the ball joint ball does

not rotate.

On both sides.

Torque:

80 Nm

9.

CAUTION: Make sure that the ball joint

ball does not rotate.

On both sides.

Torque:

60 Nm











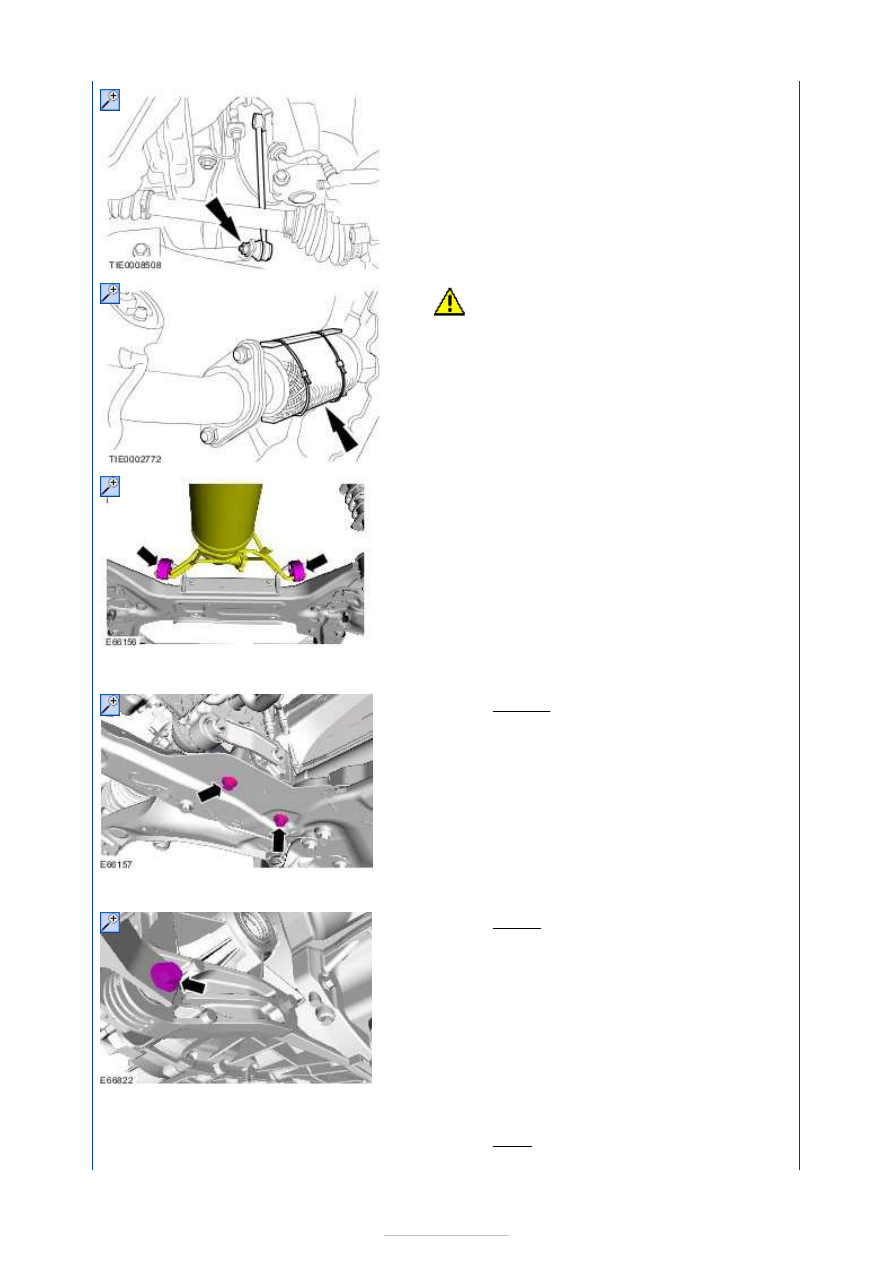

Vehicles with 2.5L engine

Vehicles with 2.0L or diesel engine

Right-hand drive vehicles

10.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

11.

12. Torque: 110 Nm

13. Torque: 80 Nm

14. Torque: 3 Nm
