Ford Galaxy / Ford S-MAX. Manual - part 98

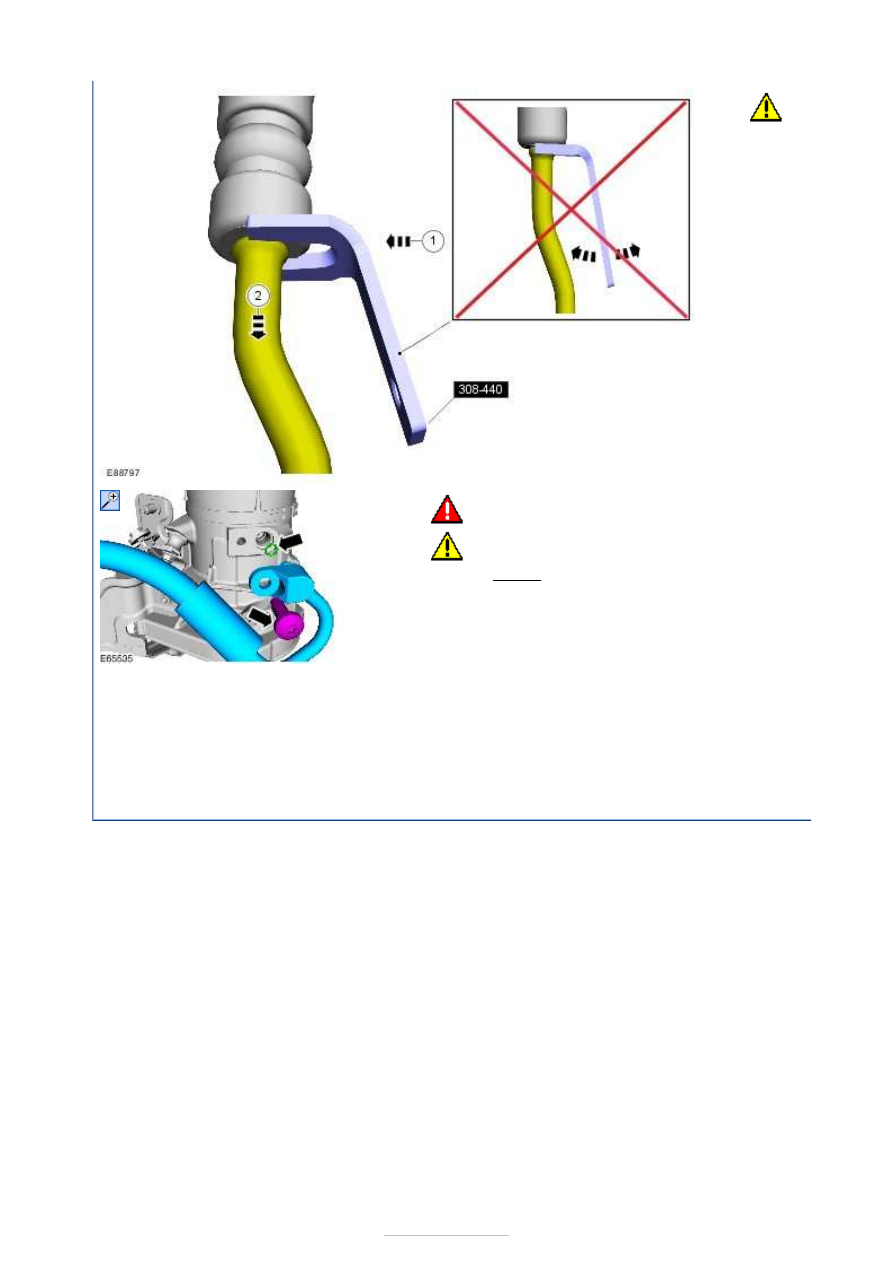

Installation

CAUTION:

Make sure that
all openings
are sealed.

Special Tool(s):

308-440



7.

WARNING: Be prepared to collect escaping fluid.

CAUTION: Make sure that all openings are sealed.

Torque:

20 Nm

1. To install, reverse the removal procedure.

2. Refer to:

Power Steering System Filling

 (211-00 Steering

System - General Information, General Procedures).

3. Refer to:

Power Steering System Bleeding

 (211-00 Steering

System - General Information, General Procedures).





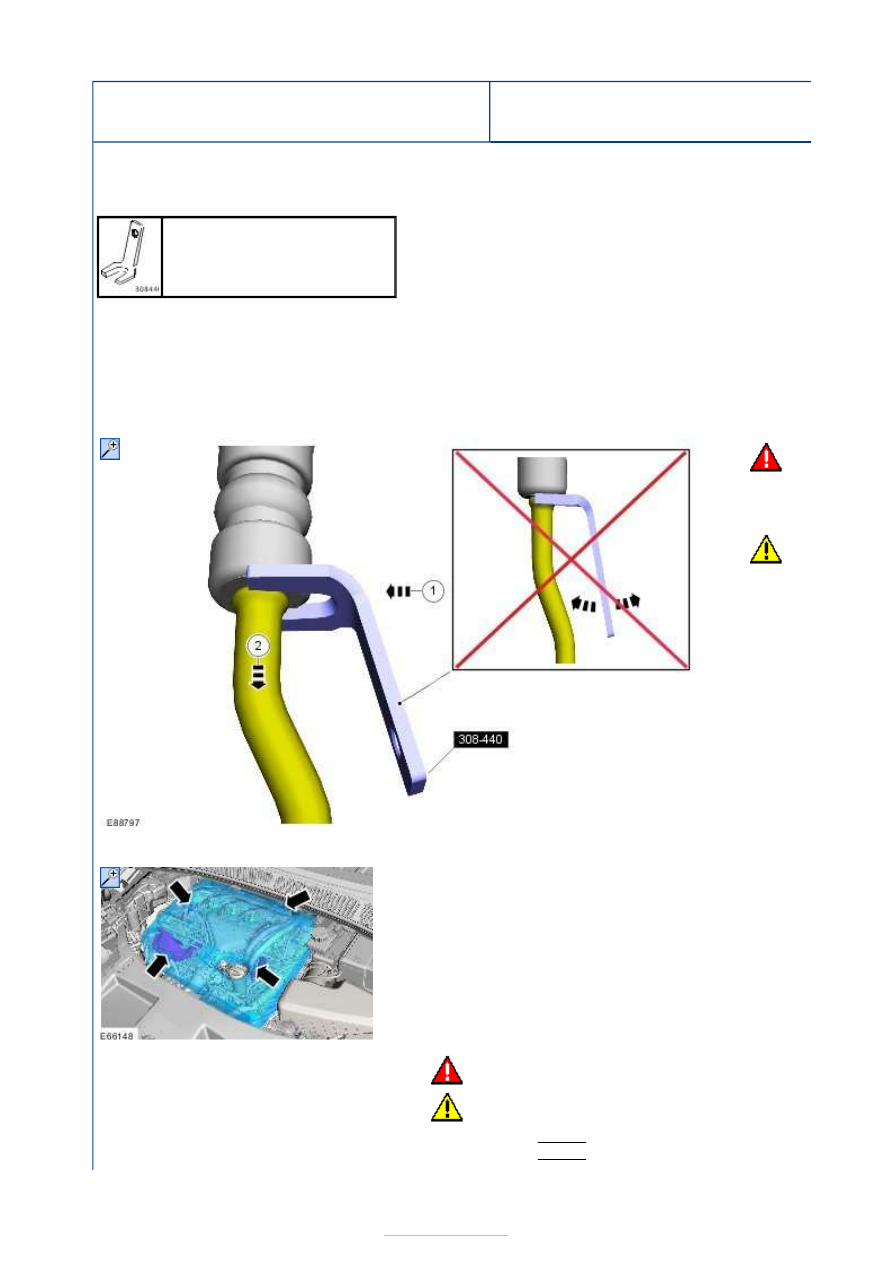

Power Steering - Power Steering Pump to Quick
Release Coupling Pressure Line—2.2L Duratorq-
TDCi (129kW/175PS) - DW

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

308-440
Disconnect Tool, Hydraulic Line

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting, Description and

Operation).

2.

WARNING:

Be prepared to
collect
escaping fluid.

CAUTION:

Make sure that
all openings
are sealed.

Special Tool(s):

308-440



3. Lower the vehicle.

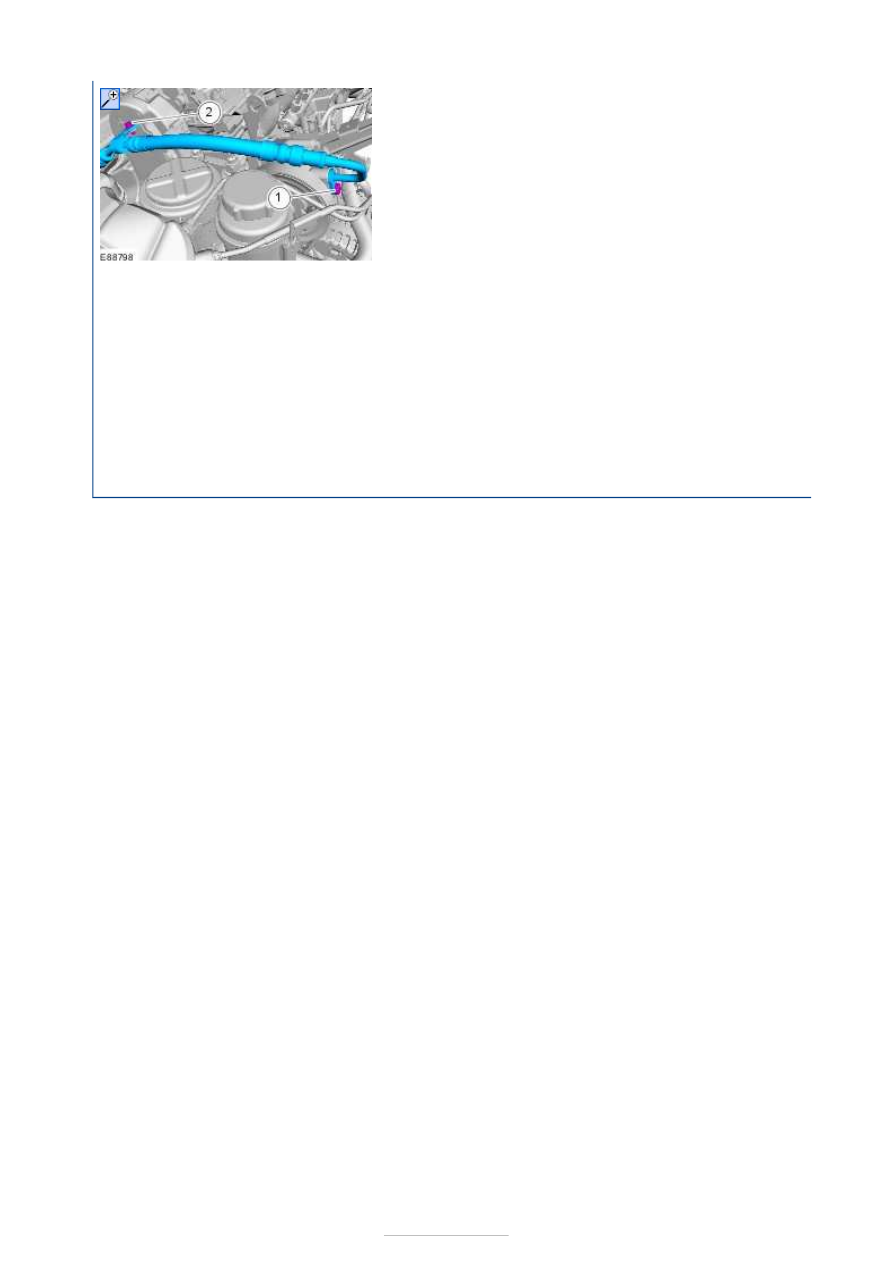

4.

5.

WARNING: Be prepared to collect escaping fluids.

CAUTION: Make sure that all openings are sealed.

1. Torque: 24 Nm
2. Torque: 10 Nm







Installation

1. To install, reverse the removal procedure.

2. Fill the power steering system.

Refer to:

Power Steering System Filling

 (211-00 Steering

System - General Information, General Procedures).

3. Bleed the power steering system.

Refer to:

Power Steering System Bleeding

 (211-00 Steering

System - General Information, General Procedures).



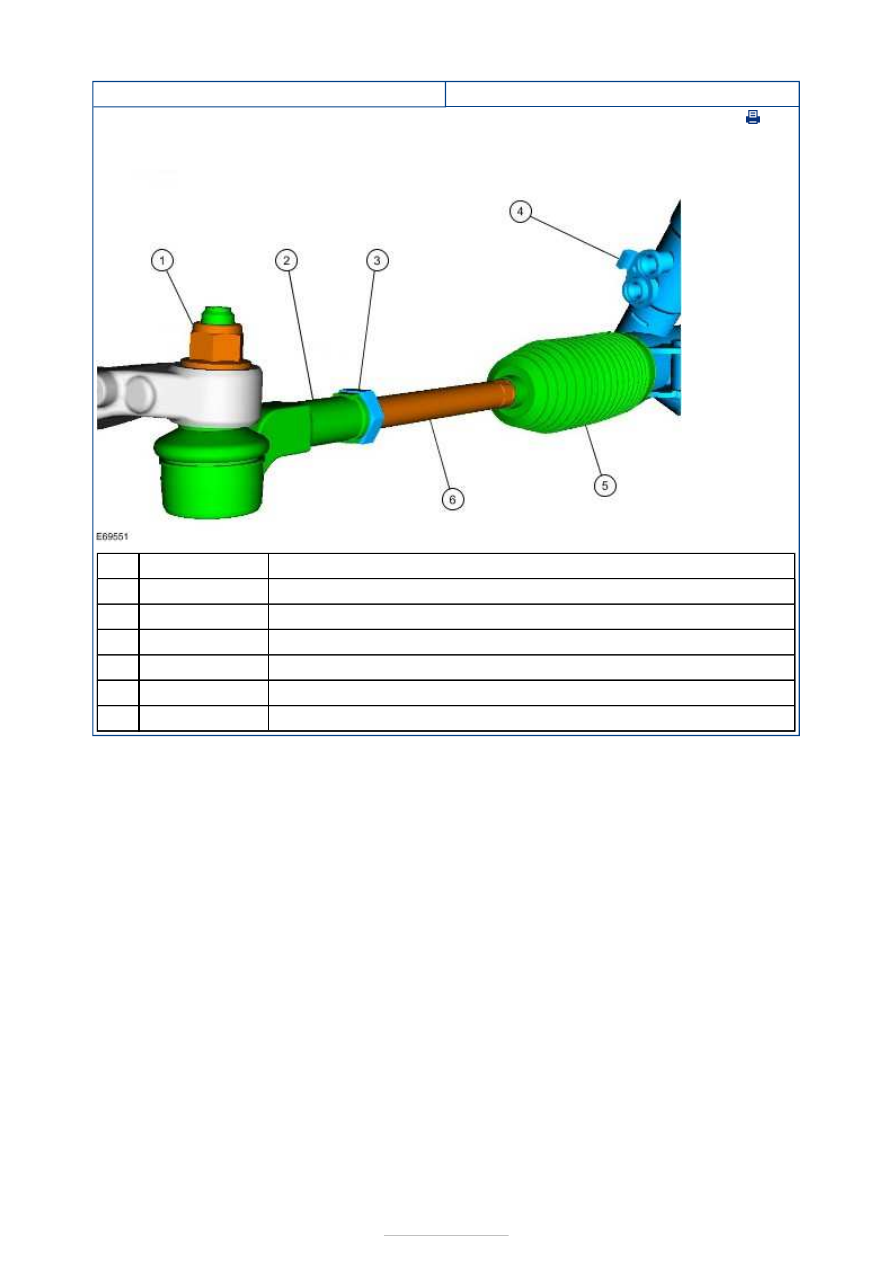

Steering Linkage - Steering Linkage

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



Description

Tie-rod end nut

Tie-rod end

Tie-rod end locknut

Steering gear

Steering gear boot

Tie-rod

Item

1

2

3

4

5

6



Part Number

-

-

-

-

-

-
