Ford Galaxy / Ford S-MAX. Manual - part 82

Power Brake Actuation - Brake Booster—

LHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



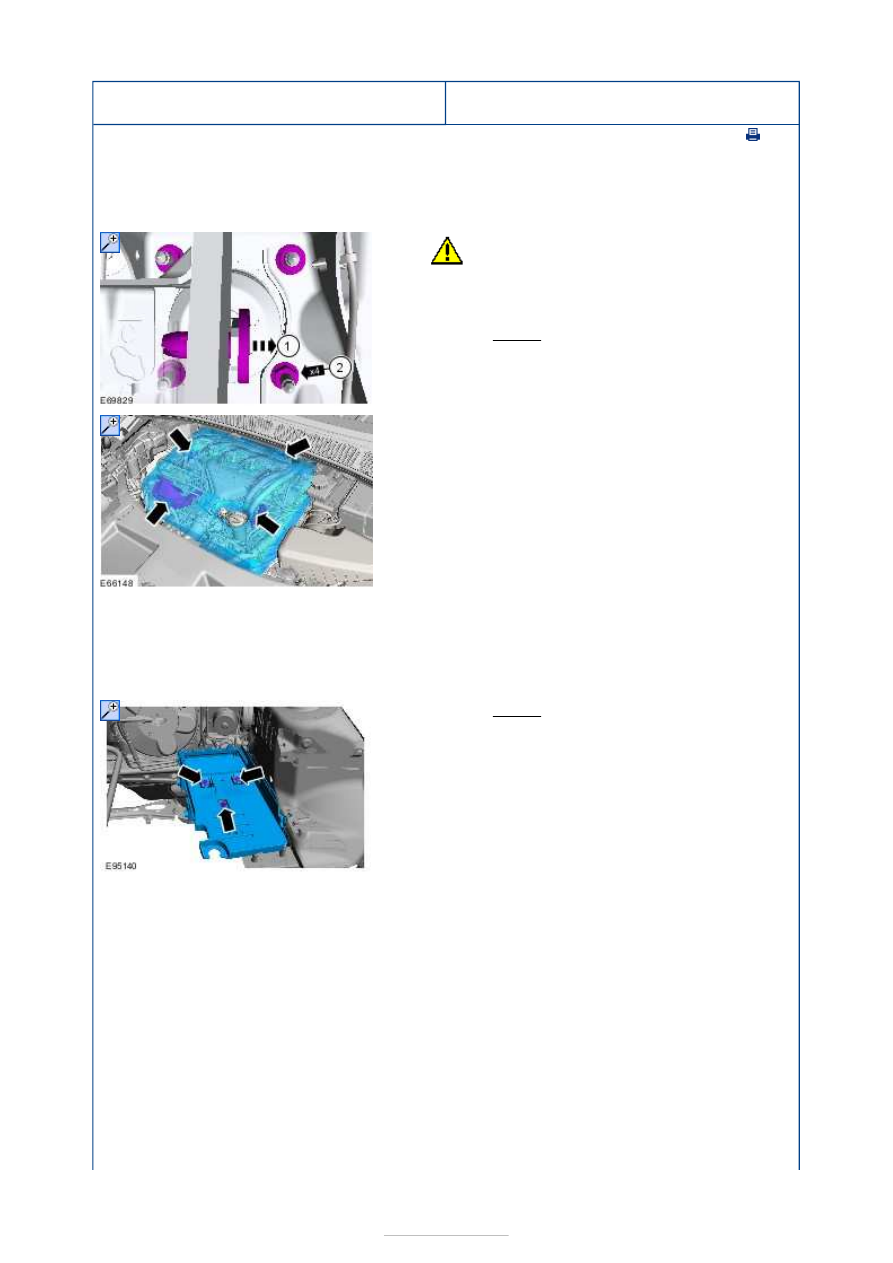

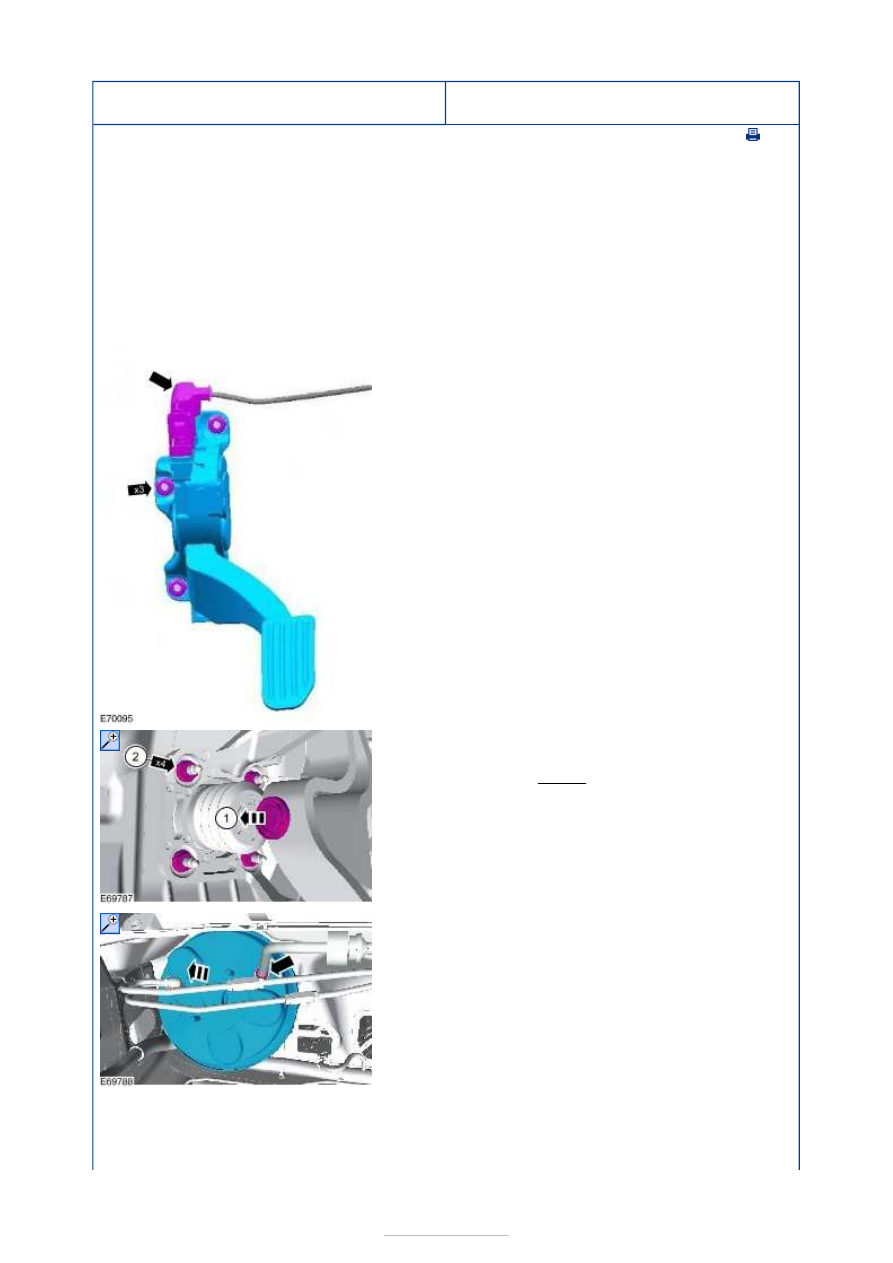

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1.

CAUTION: Make sure that the brake

pedal remains in the rest position.
NOTE: The brake pedal actuating rod pin will
be damaged during removal.

Torque:

24 Nm

2. If equipped.

3. Refer to:

Brake Master Cylinder - LHD FWD

 (206-

06 Hydraulic Brake Actuation, Removal and
Installation).

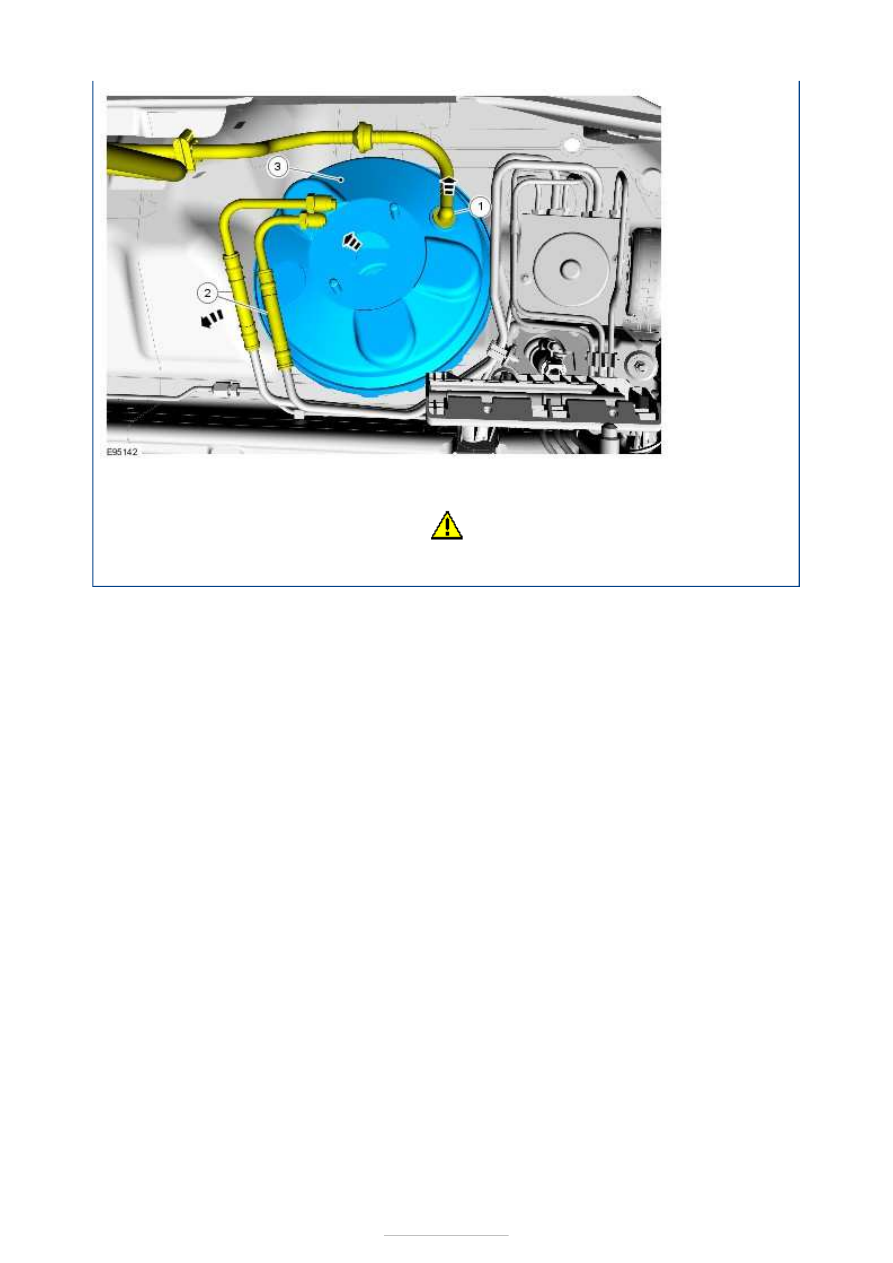

4. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

5. Torque: 12 Nm

6.







Installation

1.

CAUTION: Make sure that the brake

booster pushrod is correctly located.

To install, reverse the removal procedure.



Power Brake Actuation - Brake Booster—

RHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the following items:

1. Refer to:

Brake Master Cylinder - RHD

FWD

 (206-06 Hydraulic Brake Actuation,

Removal and Installation).

2. Refer to:

Brake Pedal and Bracket - RHD

FWD

 (206-06 Hydraulic Brake Actuation,

Removal and Installation).

2.

3.

NOTE: The brake pedal actuating rod pin will
be damaged during removal.

2. Torque: 24 Nm

4.







1.

CAUTION: Make sure that the brake

booster pushrod is correctly located.

To install, reverse the removal procedure.
