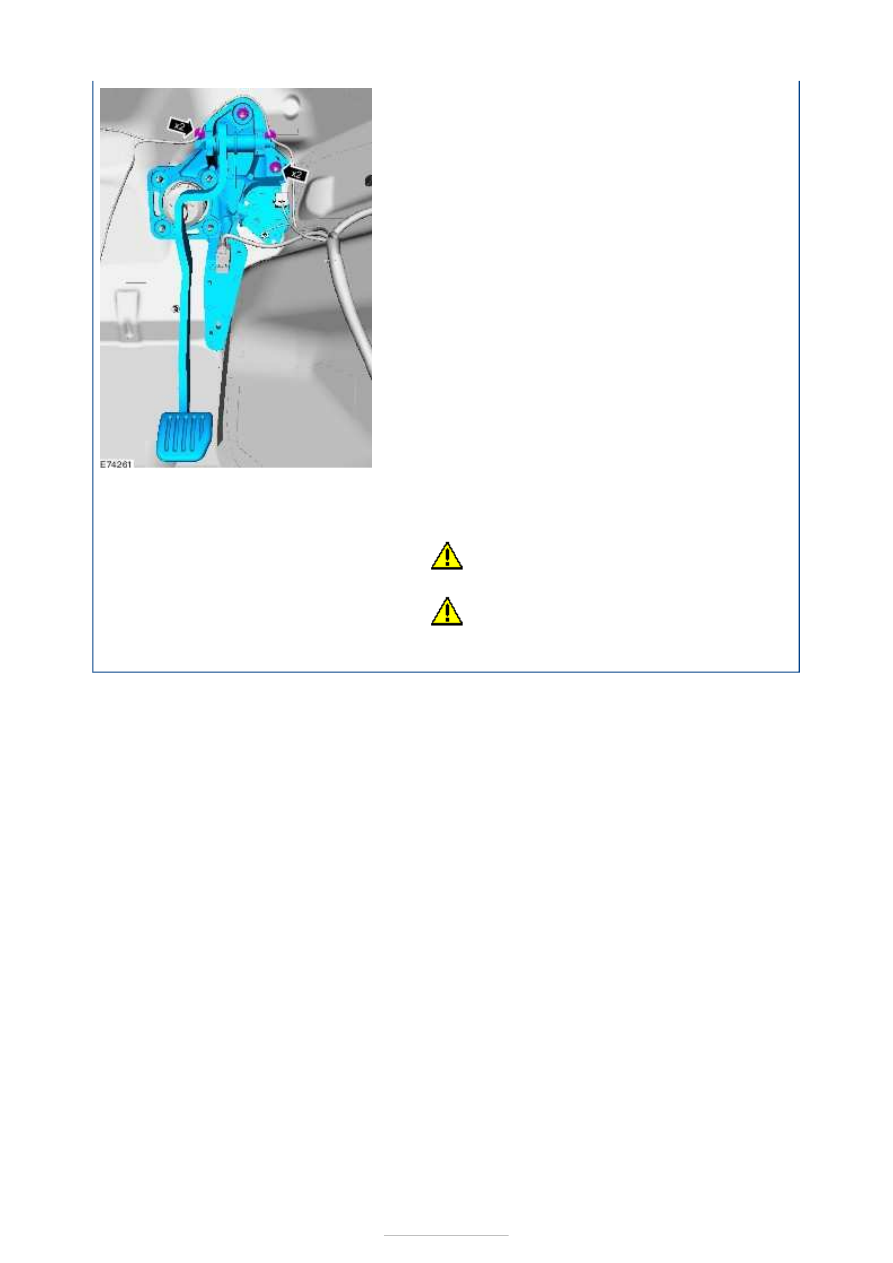

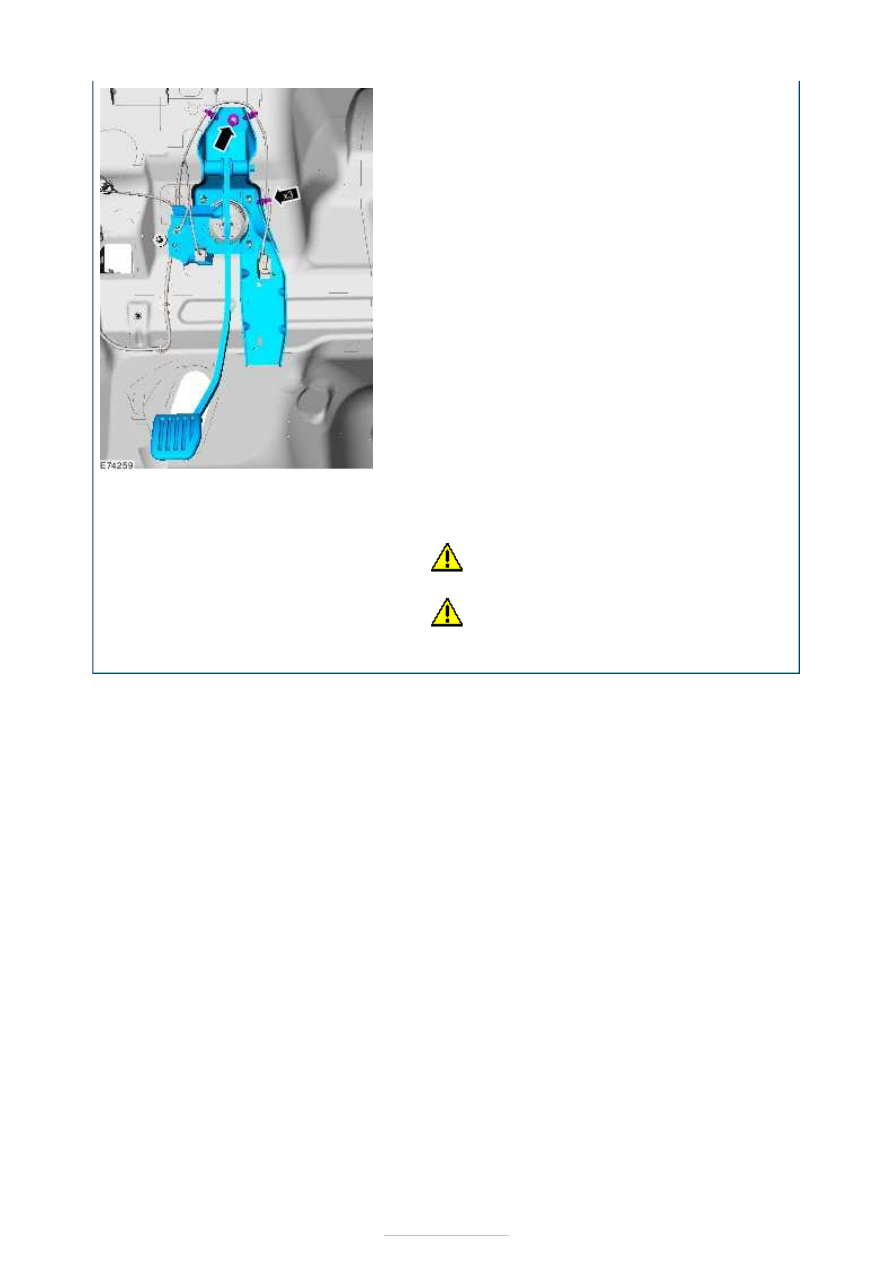

Installation

1.

CAUTIONS:

Make sure that the brake booster

pushrod is correctly located.

Make sure that the brake pedal remains

in the rest position.

To install, reverse the removal procedure.



Hydraulic Brake Actuation - Brake Pedal
and Bracket—RHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



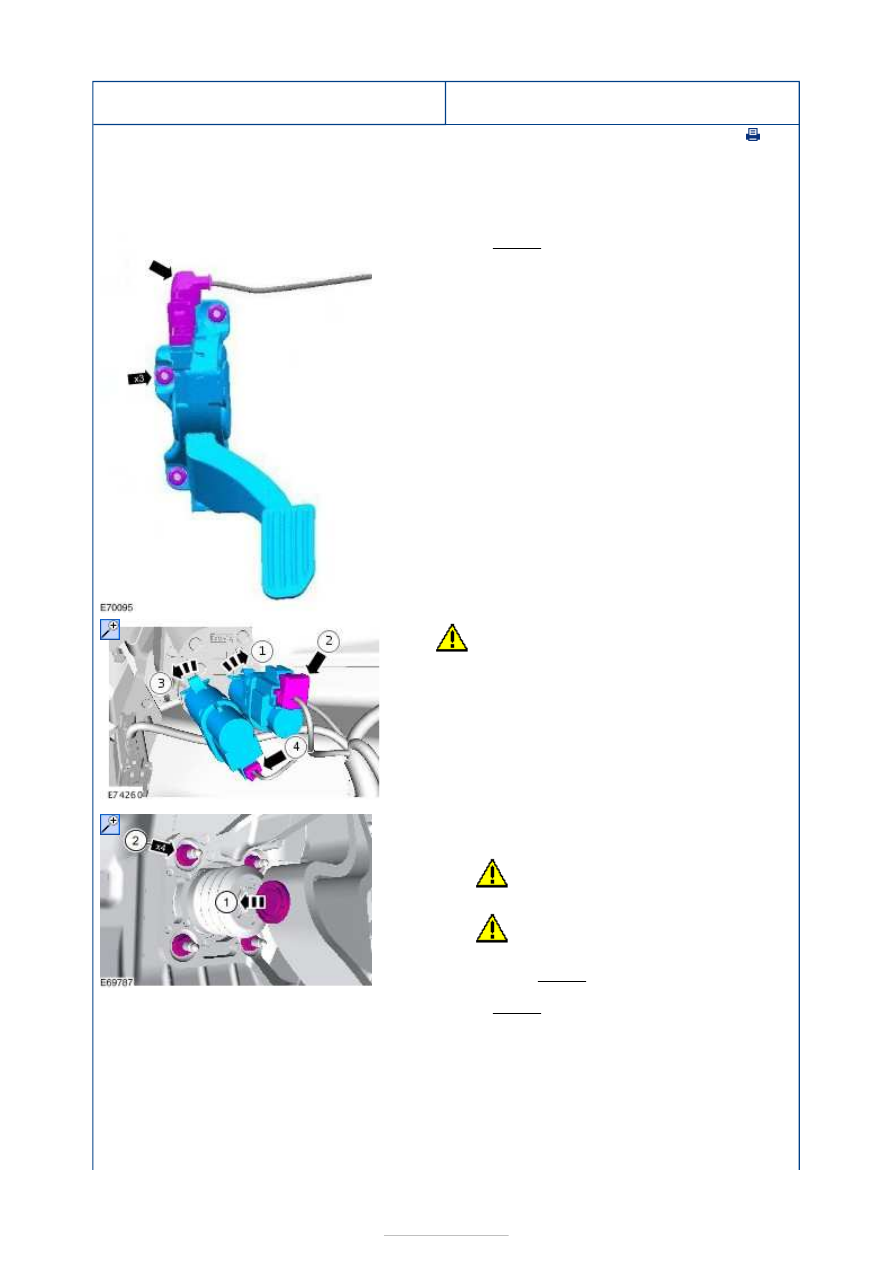

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Torque: 10 Nm

2.

CAUTION: Make sure that the brake

pedal remains in the rest position.

3.

1.

CAUTIONS:

Make sure that the brake pedal

remains in the rest position.

The brake pedal actuating rod pin

will be damaged during removal.

2. Torque: 24 Nm

4. Torque: 24 Nm







Installation

1.

CAUTIONS:

Make sure that the brake booster

pushrod is correctly located.

Make sure that the brake pedal remains

in the rest position.

To install, reverse the removal procedure.



Power Brake Actuation - Power Brake
System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to Section

 206-00 Brake System - General Information

.
