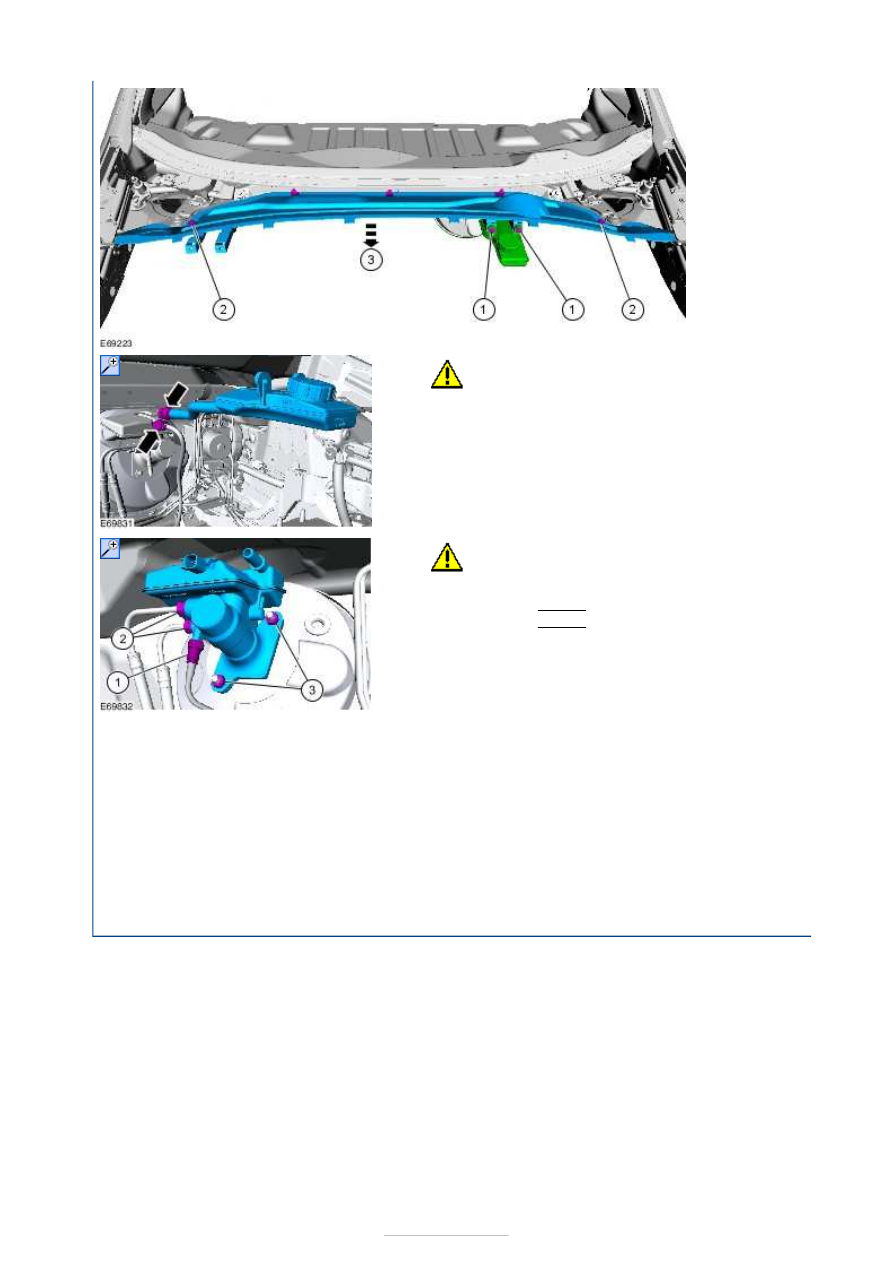

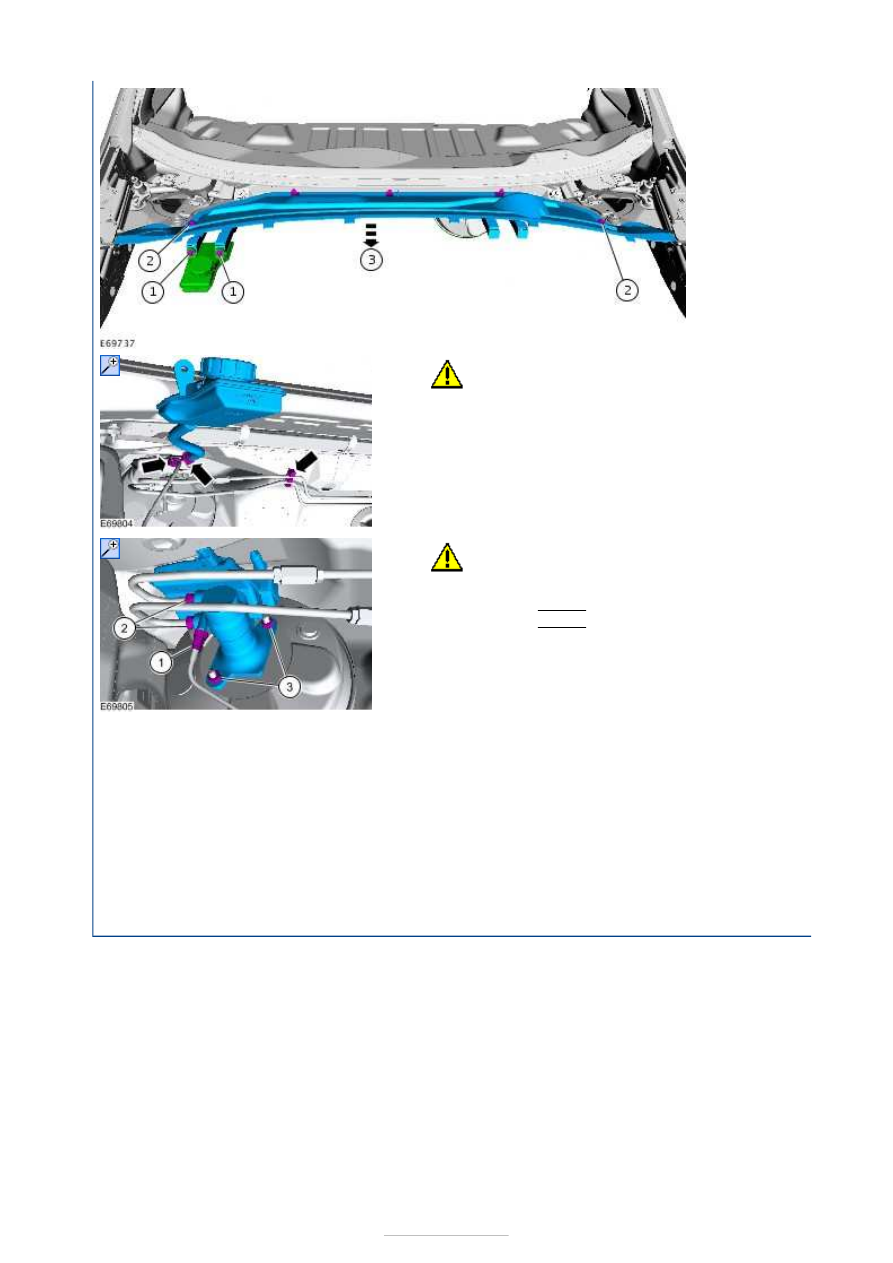

Installation

6.

CAUTION: Make sure that all openings are

sealed.

7.

CAUTION: Make sure that all openings are

sealed.

2. Torque: 18 Nm
3. Torque: 25 Nm

1.

NOTE: Make sure that the seal is correctly located.

To install, reverse the removal procedure.

2. Bleed the brake system.

Refer to:

Brake System Bleeding

 (206-00 Brake System

- General Information, General Procedures).
Refer to:

Brake System Pressure Bleeding

 (206-00

Brake System - General Information, General
Procedures).







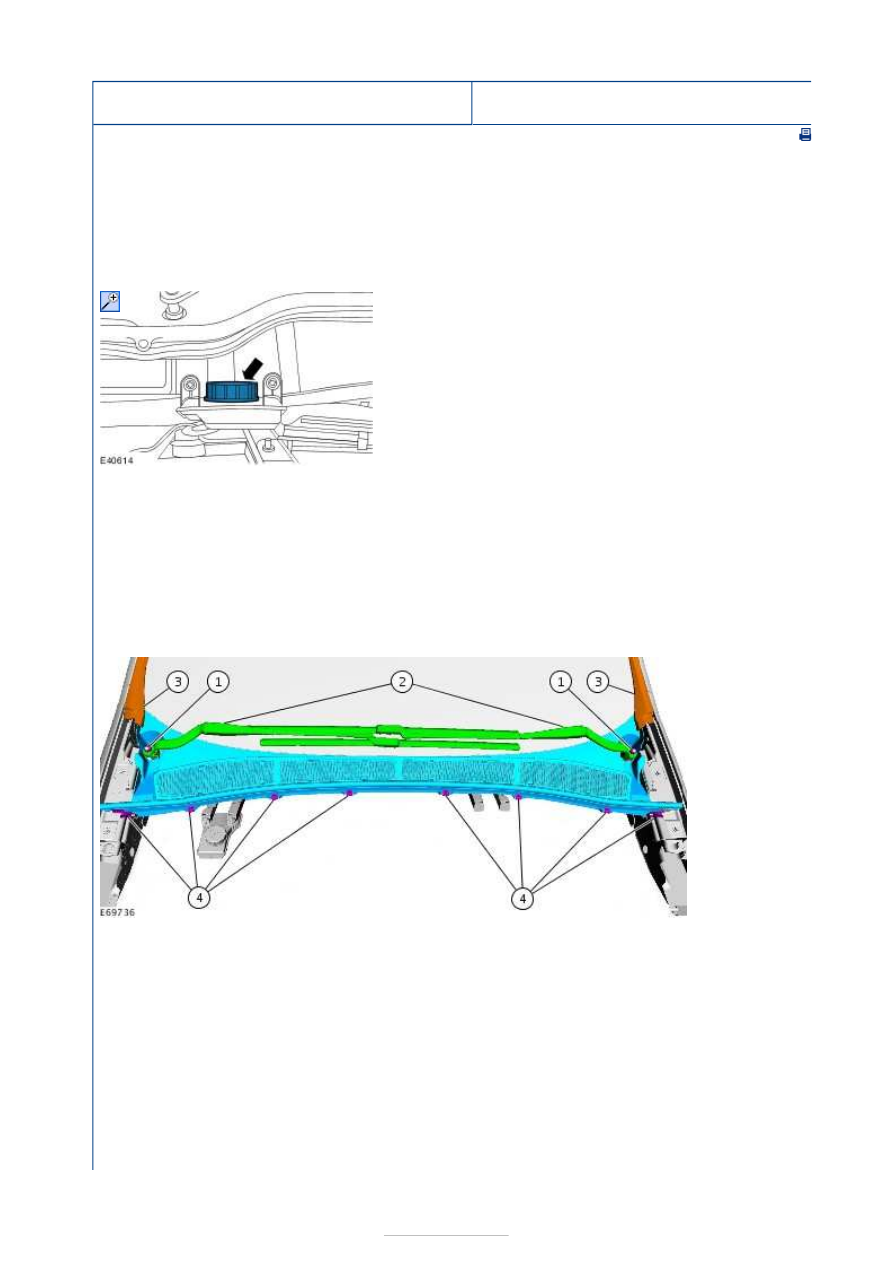

Hydraulic Brake Actuation - Brake Master
Cylinder—RHD FWD

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Brake System Health and Safety Precautions

(100-00 General Information, Description and
Operation).

2.

3.

1. Connect one end of a suitable piece of clear plastic

pipe to the brake caliper bleed nipple and place
the other end into a suitable container.

2. Loosen the bleed nipple.
3. Depress the brake pedal until all the brake fluid is

drained from the brake fluid reservoir.

4. Tighten the bleed nipple.
5. Repeat the draining procedure on the opposite

side brake caliper.

4.

3. Detach

the A
pillar
exterior
trim
lower
retaining
clips.

5.





Installation

6.

CAUTION: Make sure that all openings are

sealed.

7.

CAUTION: Make sure that all openings are

sealed.

2. Torque: 18 Nm
3. Torque: 25 Nm

1.

NOTE: Make sure that the seal is correctly located.

To install, reverse the removal procedure.

2. Bleed the brake system.

Refer to:

Brake System Bleeding

 (206-00 Brake System

- General Information, General Procedures).
Refer to:

Brake System Pressure Bleeding

 (206-00

Brake System - General Information, General
Procedures).







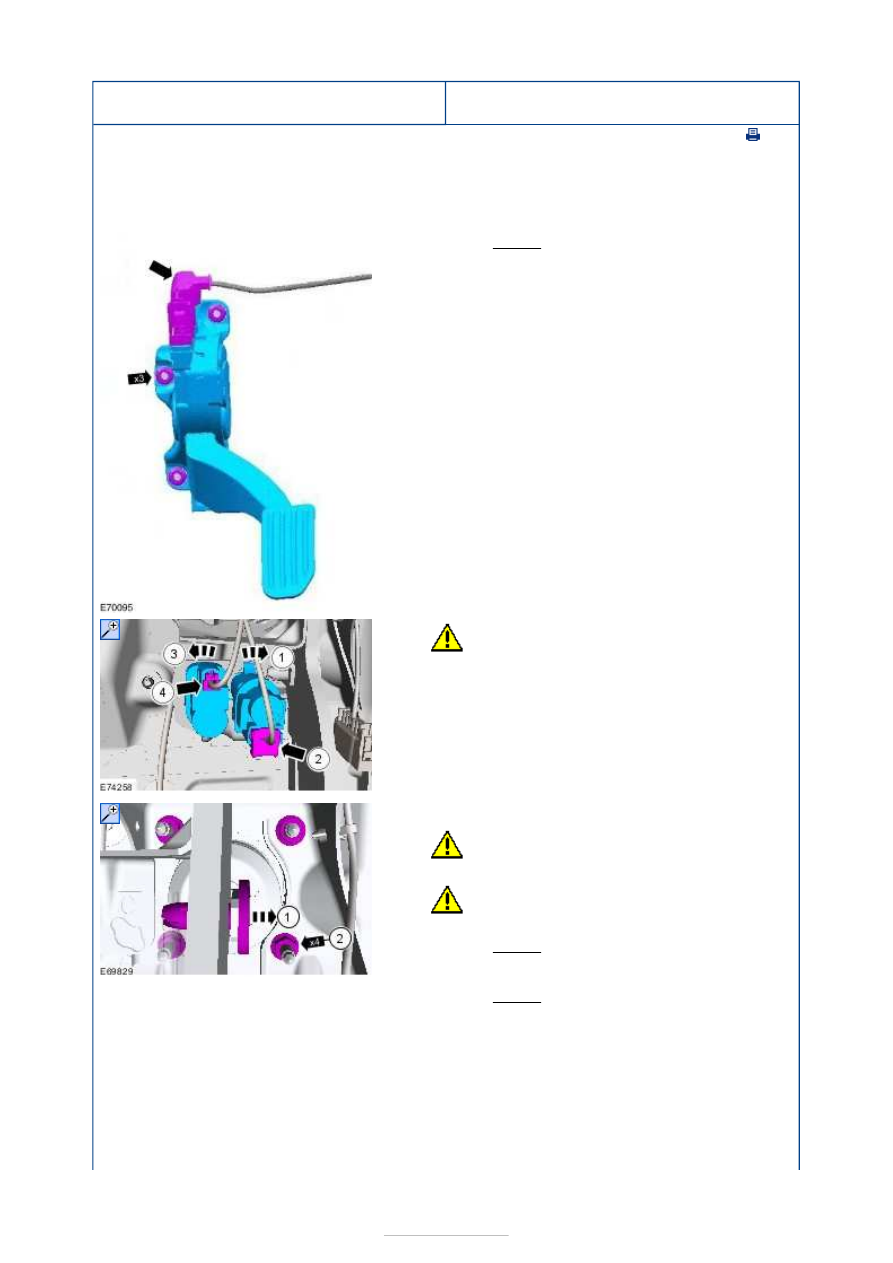

Hydraulic Brake Actuation - Brake Pedal
and Bracket—LHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Torque: 10 Nm

2.

CAUTION: Make sure that the brake

pedal remains in the rest position.

3.

CAUTIONS:

Make sure that the brake pedal remains

in the rest position.

The brake pedal actuating rod pin will be

damaged during removal.

Torque:

24 Nm

4. Torque: 24 Nm
