Parking Brake and Actuation - Parking
Brake Release Actuator

S-MAX/Galaxy 2006.5 (02/2006-)



Print



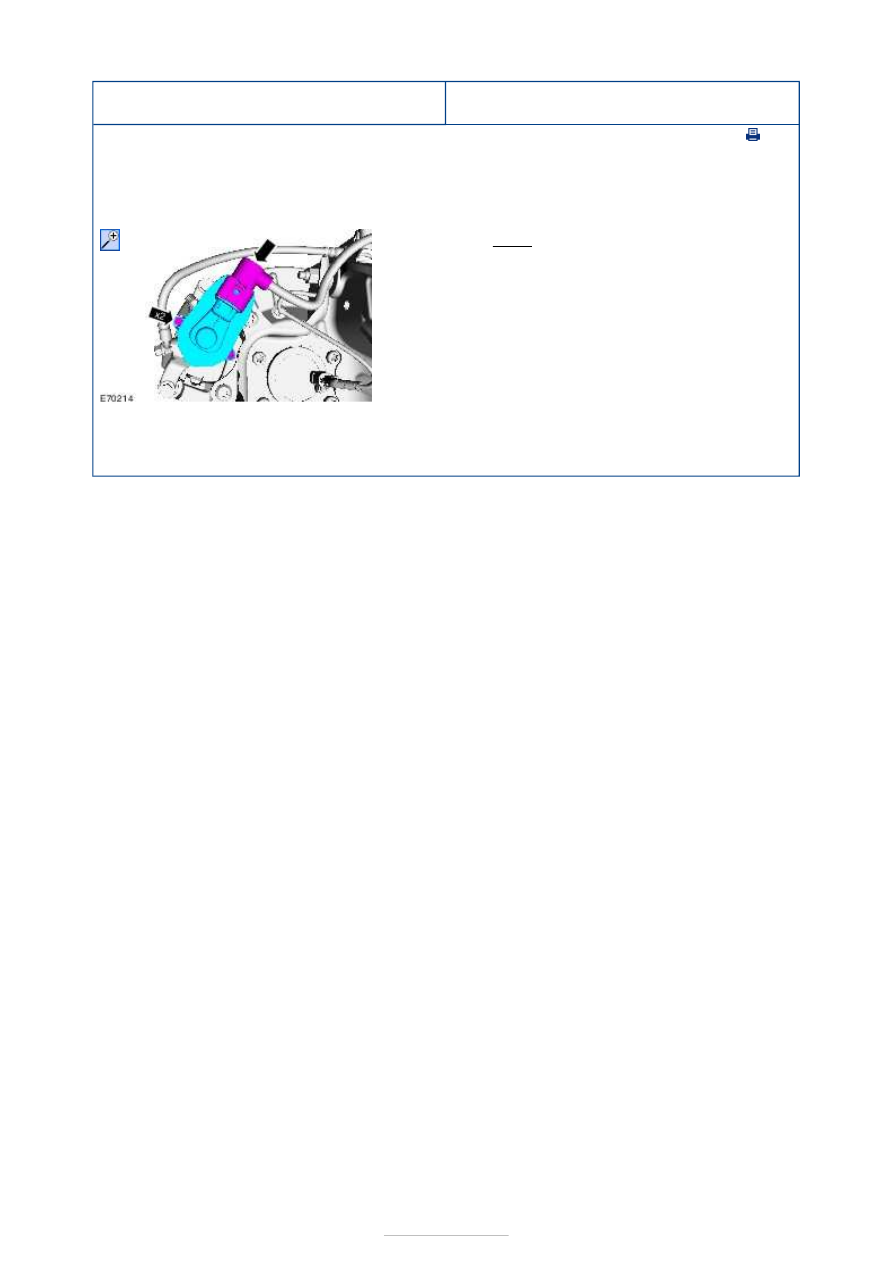

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Torque: 9 Nm

1. To install, reverse the removal procedure.



Hydraulic Brake Actuation - Hydraulic
Brake Actuation

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



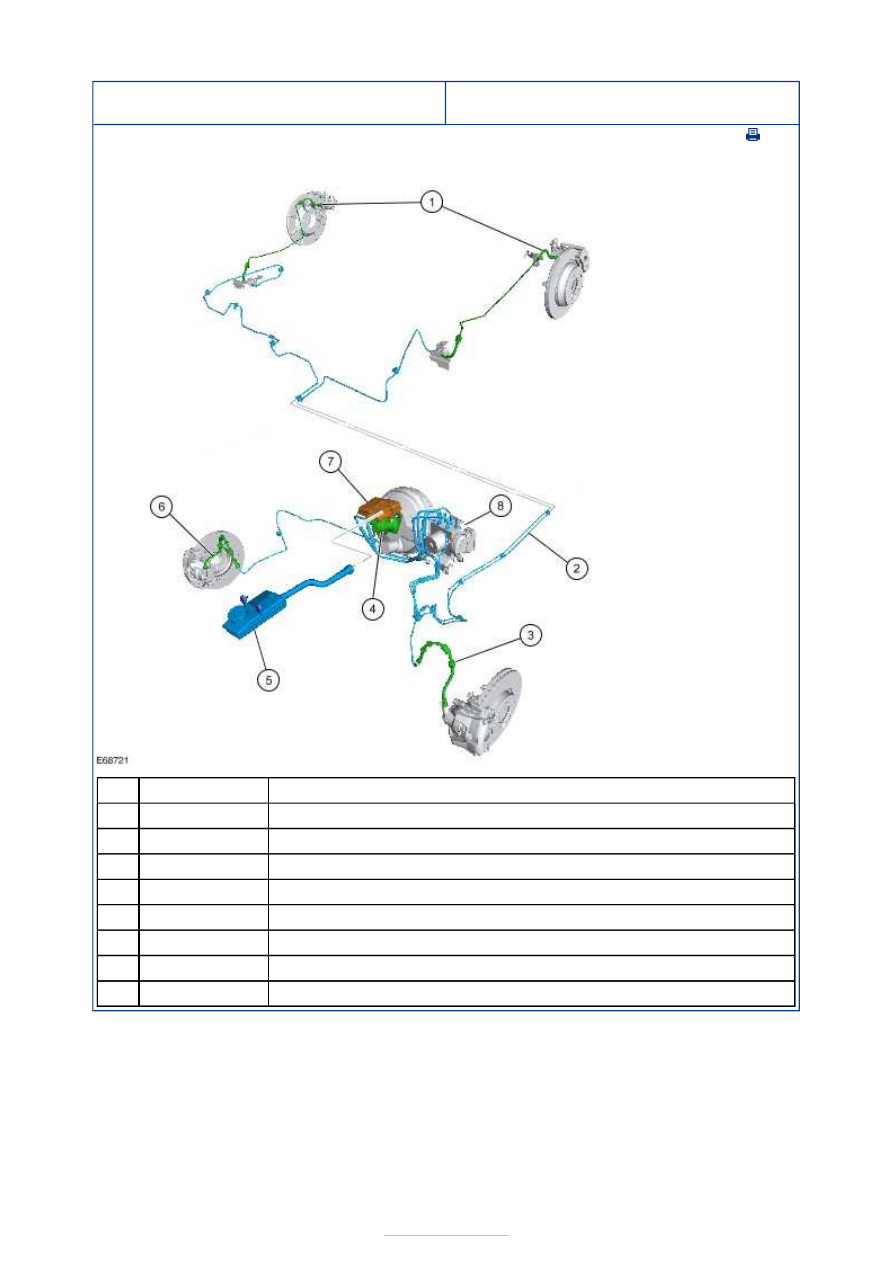

Description

Rear brake hoses

Brake tubes

Front brake hose - LH

Brake master cylinder

Brake fluid reservoir extension

Front brake hose - RH

Brake fluid reservoir

Hydraulic control unit (HCU) - see section 206-09A

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-

Hydraulic Brake Actuation - Hydraulic
Brake Actuation

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to Section

 206-00 Brake System - General Information

.

Hydraulic Brake Actuation - Brake Master
Cylinder—LHD FWD

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Brake System Health and Safety Precautions

(100-00 General Information, Description and
Operation).

2.

3.

1. Connect one end of a suitable piece of clear

plastic pipe to the brake caliper bleed nipple and
place the other end into a suitable container.

2. Loosen the bleed nipple.
3. Depress the brake pedal until all the brake fluid is

drained from the brake fluid reservoir.

4. Tighten the bleed nipple.
5. Repeat the draining procedure on the opposite

side brake caliper.

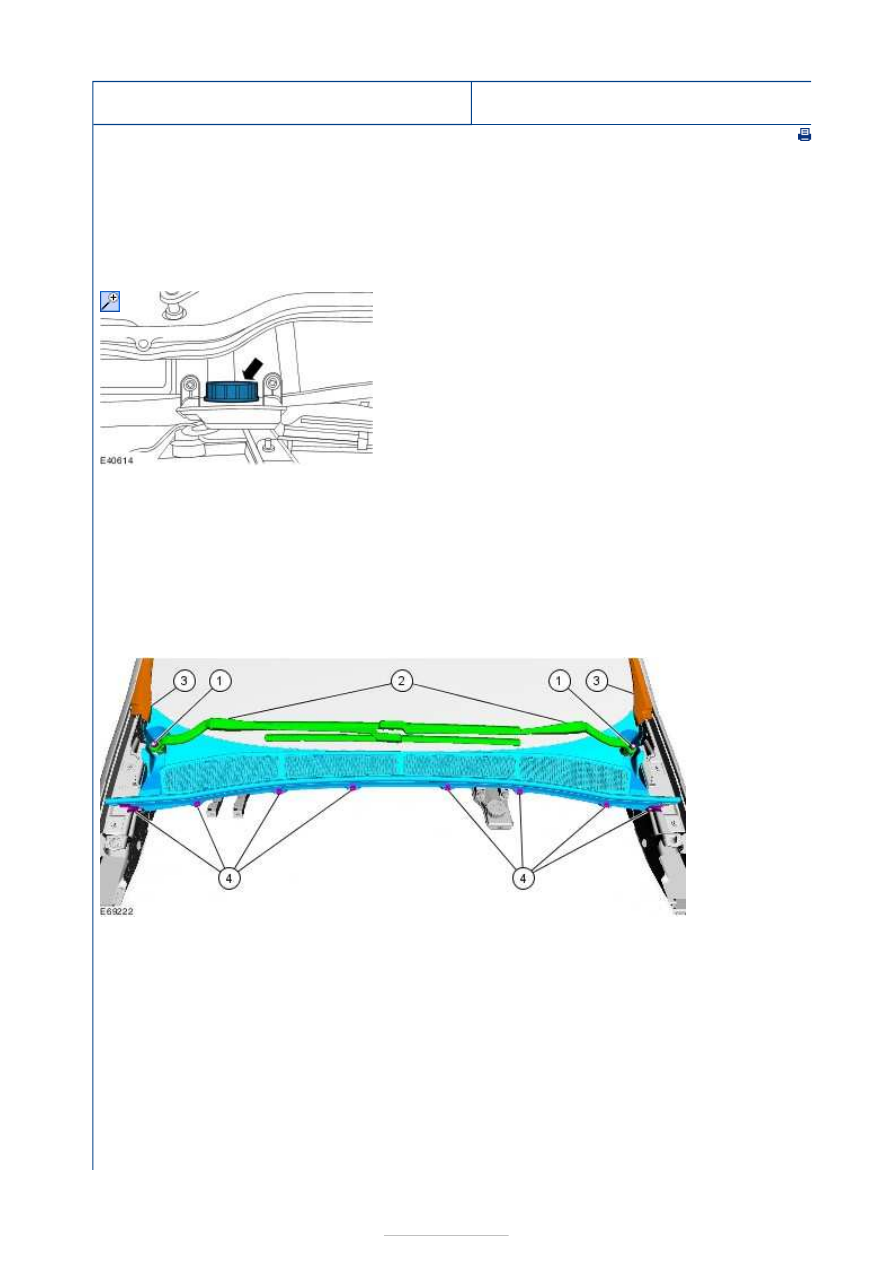

4.

3. Detach

the A
pillar
exterior
trim
lower
retaining
clips.

5.
