Ford Galaxy / Ford S-MAX. Manual - part 78

Parking Brake and Actuation - Parking Brake
Rear Cables

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Release the parking brake.

2. Remove the rear wheels and tires.

Refer to:

Wheel and Tire

 (204-04 Wheels and Tires,

Removal and Installation).

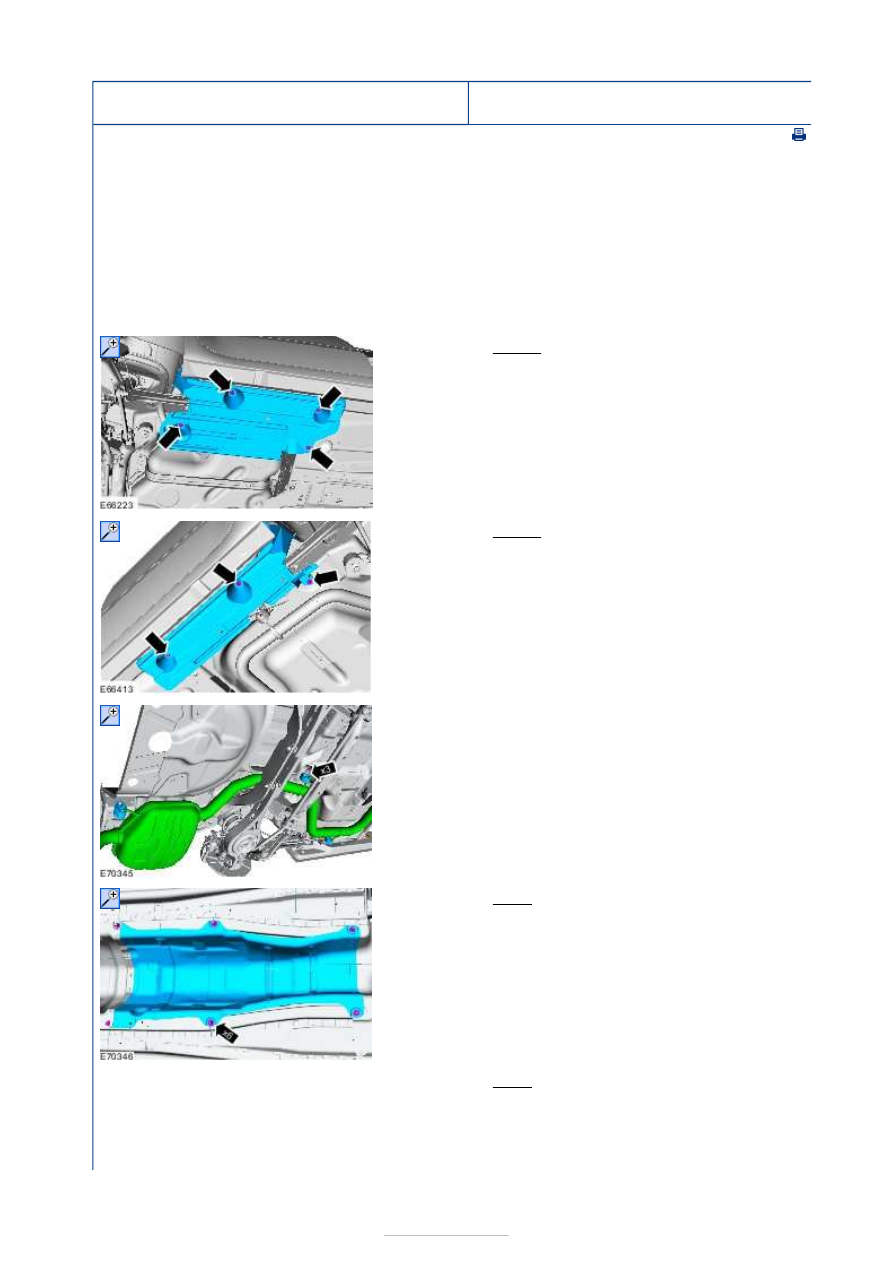

3. Torque: 10 Nm

4. Torque: 10 Nm

5. Support the muffler and tailpipe assembly.

6. Torque: 5 Nm

7. Torque: 5 Nm









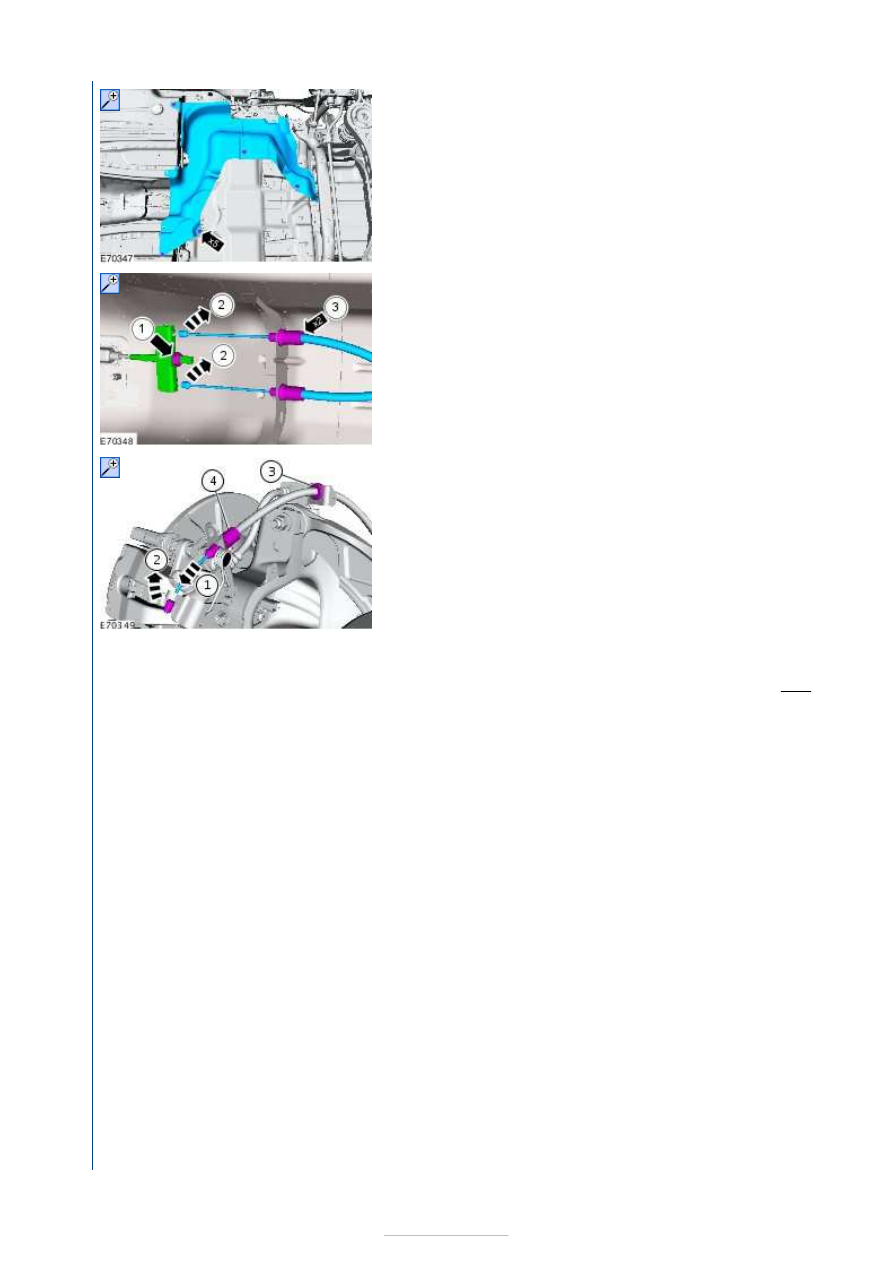

8.

9.

10.

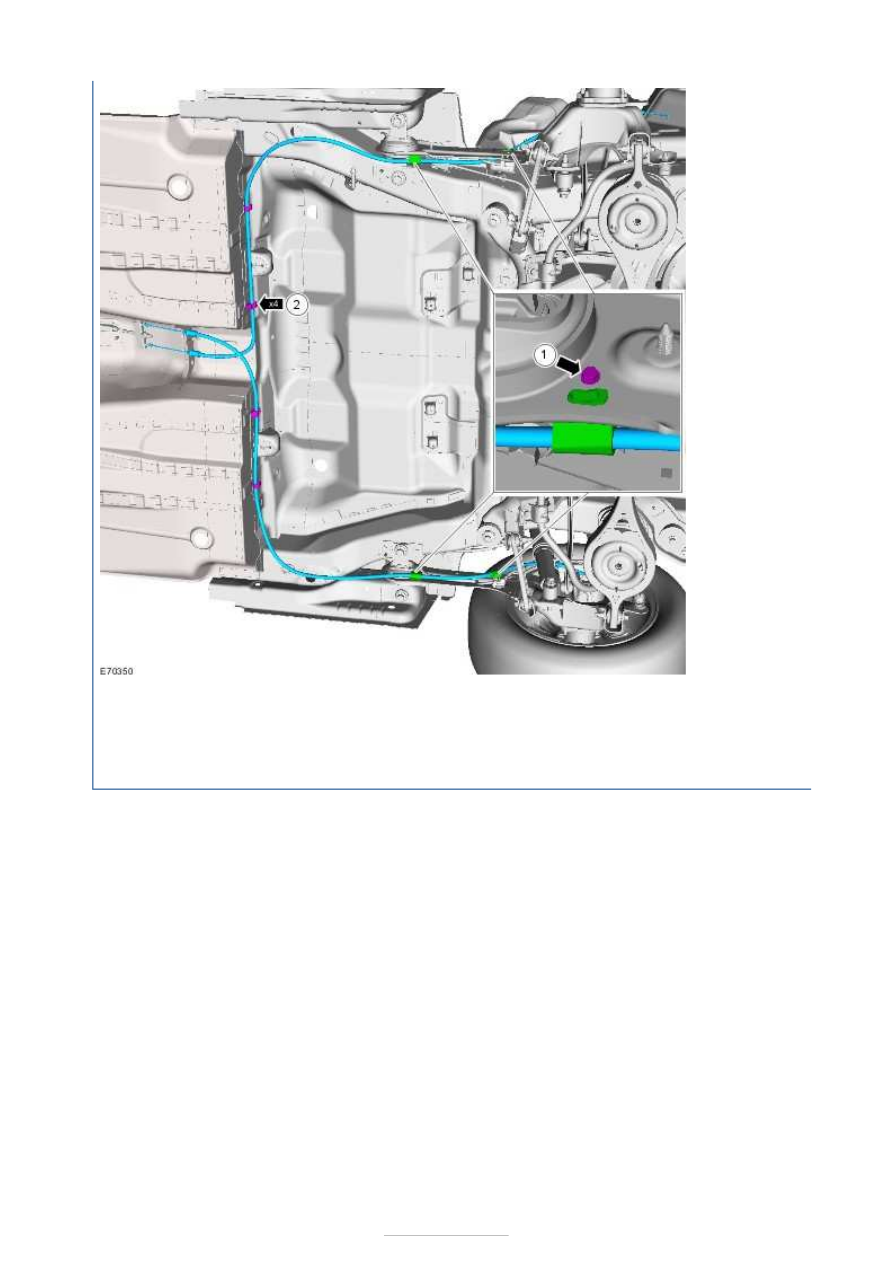

1. Torque:

2.8 Nm







Installation

1. To install, reverse the removal procedure.

2. Refer to:

Parking Brake Cable Adjustment

 (206-05

Parking Brake and Actuation, General Procedures).



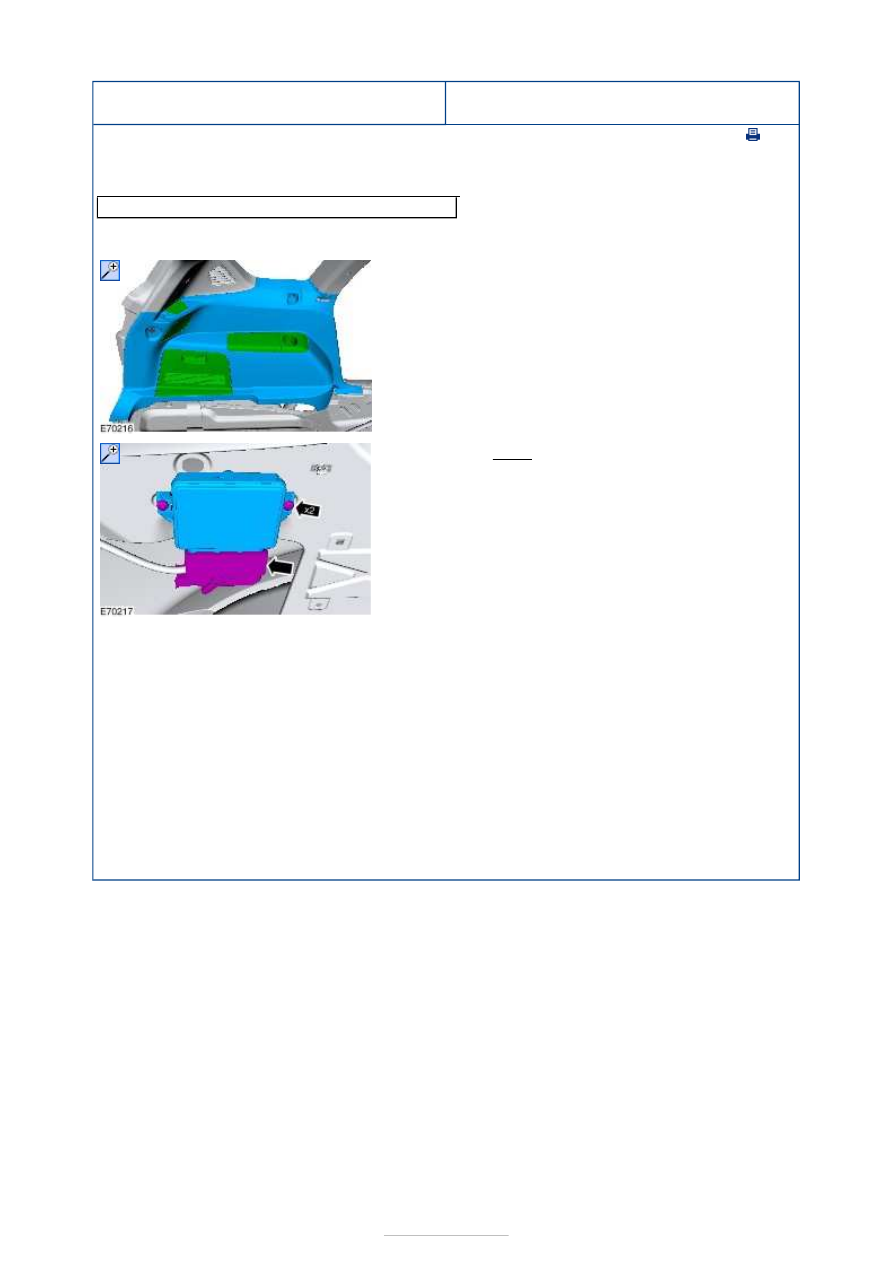

Parking Brake and Actuation - Parking
Brake Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Installation

Worldwide Diagnostic System (WDS)

1.

2. Torque: 9 Nm

1. To install, reverse the removal procedure.

2. Configure the electronic parking brake program.

General Equipment:

Worldwide Diagnostic

System (WDS)



3. Carry out a parking brake Function Test.

General Equipment:

Worldwide Diagnostic

System (WDS)
