Ford Galaxy / Ford S-MAX. Manual - part 72





component is clean and free of foreign material.

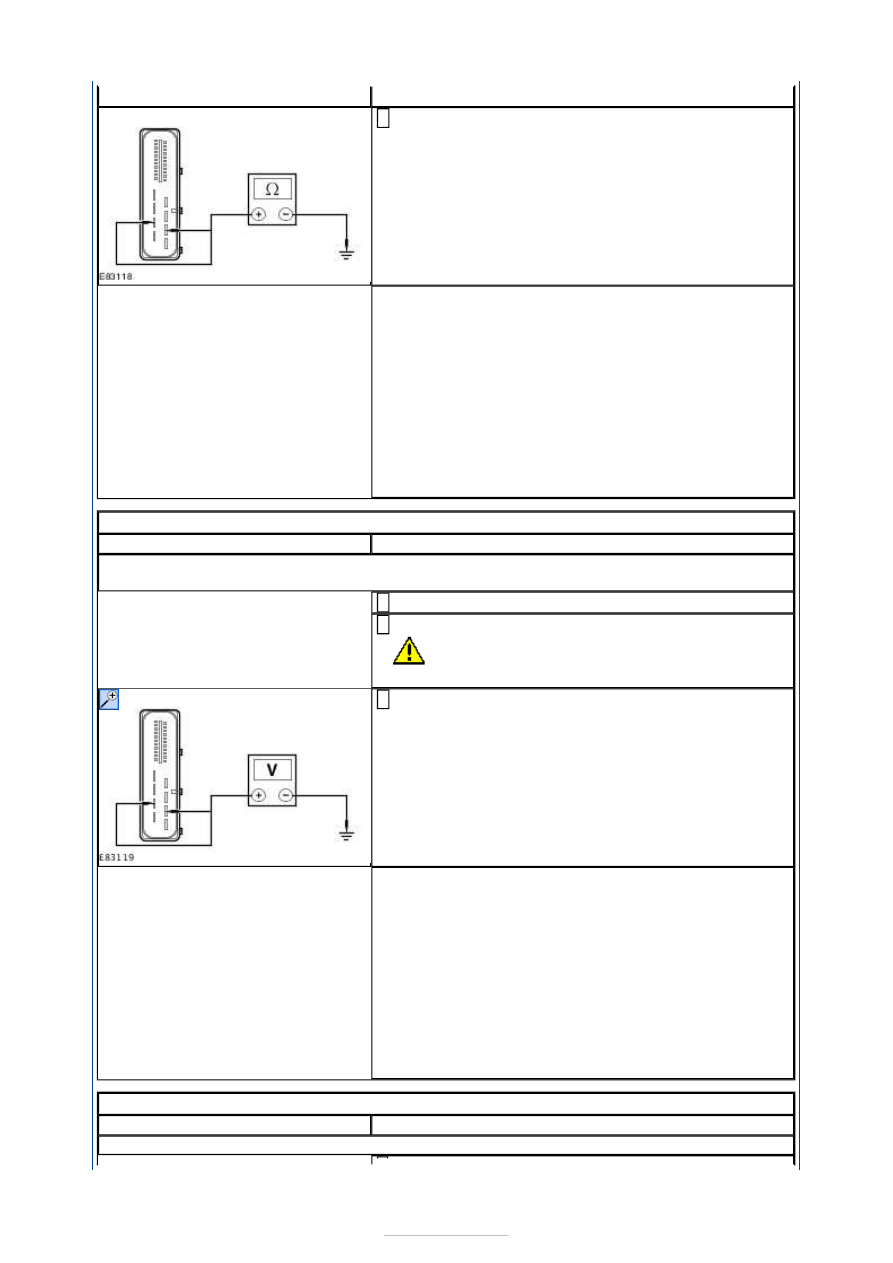

Measure the resistance between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and ground.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and ground.

2

Are the resistances greater than 10,000 ohms?
Yes

INSTALL a new parking brake release actuator.
REFER to: Parking Brake Release Actuator (206-05
Parking Brake and Actuation, Removal and
Installation).
REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B
(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

PINPOINT TEST Q : DTC C2008.12: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

Q1: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS FOR A SHORT TO
BATTERY

Disconnect EPB Module C4CB01.

1

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

2

Measure the voltage between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and ground.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and ground.

3

Is any voltage present?
Yes

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B
(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

No

REPEAT the self-test, CLEAR the DTCs. If the DTC
remains, INSTALL a new EPB module.
REFER to: Parking Brake Module (206-05 Parking
Brake and Actuation, Removal and Installation).
REPEAT the self-test, CLEAR the DTCs.

PINPOINT TEST R : DTC C2008.13: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

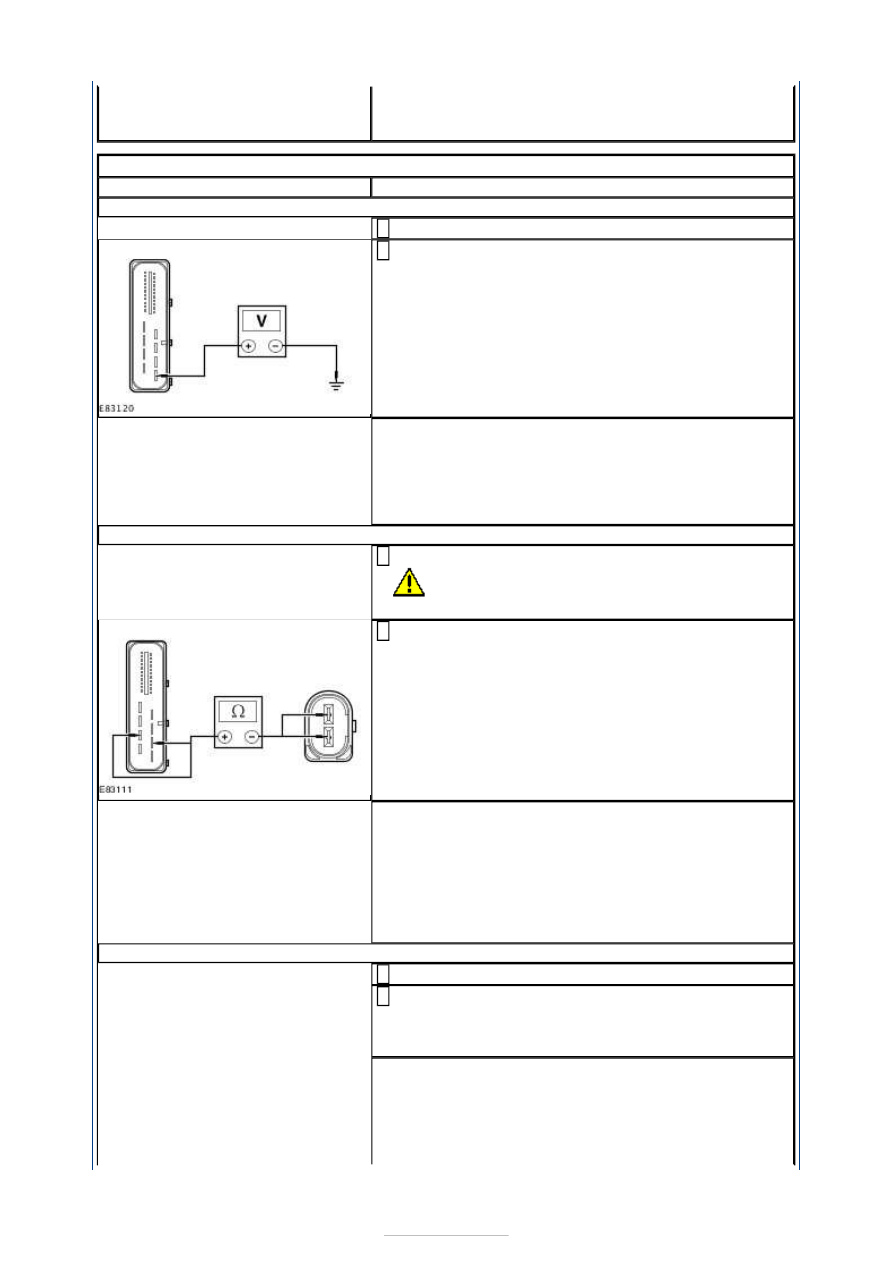

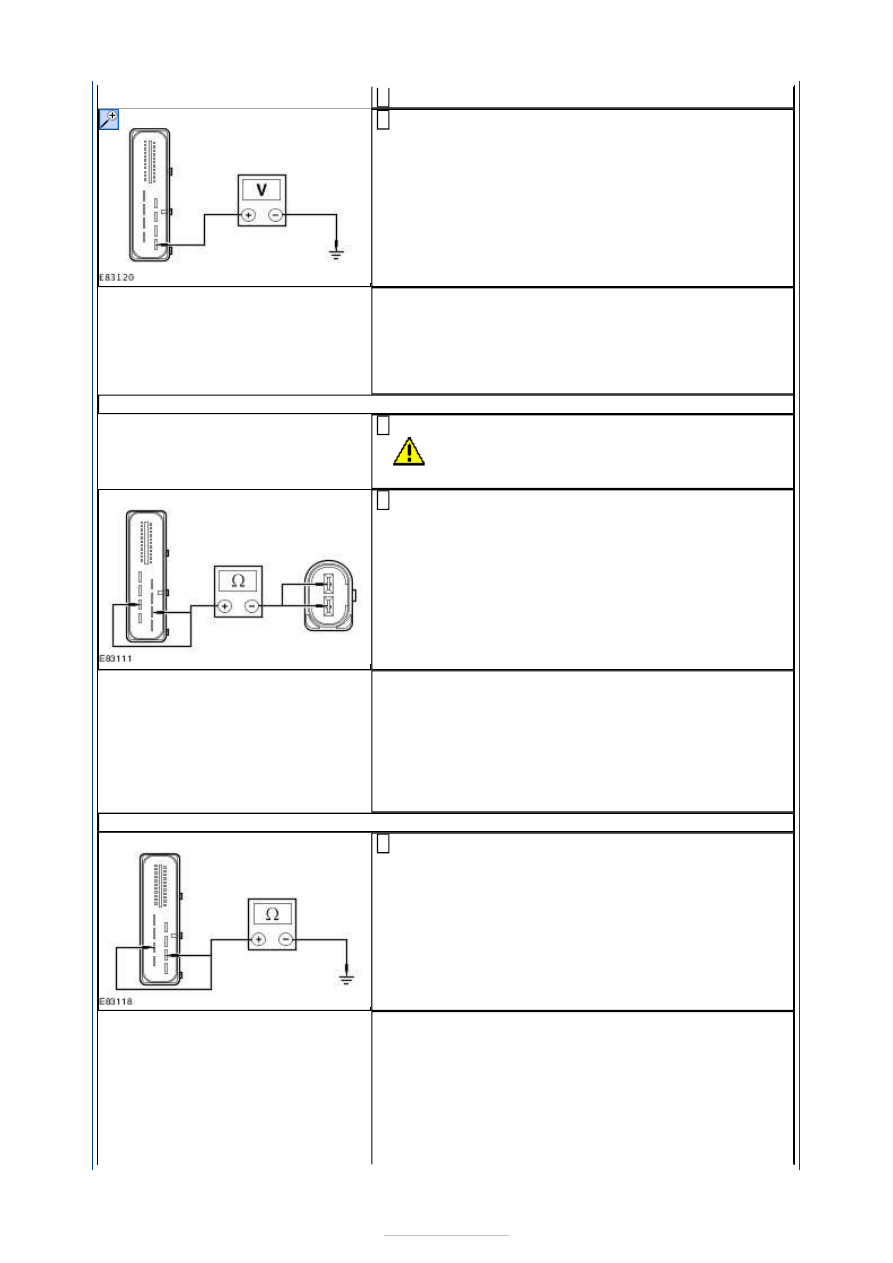

R1: CHECK THE EPB MODULE SUPPLY CIRCUIT





Disconnect EPB Module C4CB01.

1

Measure the voltage between the EPB module
C4CB01 pin 15, circuit C_SBR02A (YE/RD), harness

side and ground.

2

Is the voltage greater than 10 volts?
Yes

GO to R2

.

No

REPAIR circuit C_SBR02A (YE/RD). REPEAT the self-
test, CLEAR the DTCs.

R2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS CONTINUITY

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

1

Measure the resistance between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and the parking brake
release actuator C4CB07 pin 1, circuit CCB16A
(WH/VT), harness side.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and the parking brake
release actuator C4CB07 pin 2, circuit CCB17B
(BU/GN), harness side.

2

Are the resistances less than 2 ohms?
Yes

GO to R3

.

No

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B
(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

R3: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS

Measure the resistance between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and ground.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and ground.

1

Are the resistances greater than 10,000 ohms?
Yes

INSTALL a new EPB module.
REFER to: Parking Brake Module (206-05 Parking
Brake and Actuation, Removal and Installation).
REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B







(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

PINPOINT TEST S : DTC C2008.16: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

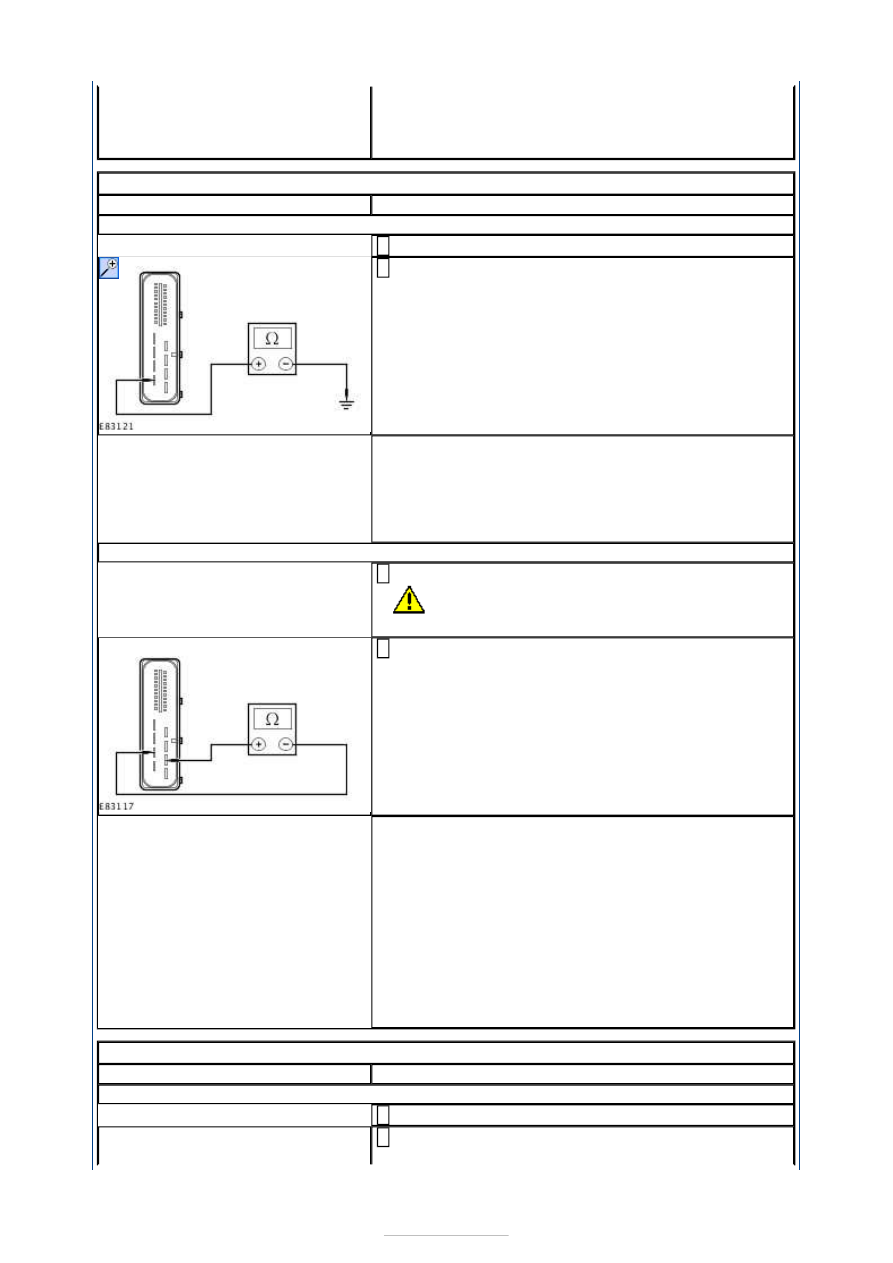

S1: CHECK THE EPB MODULE SUPPLY CIRCUIT

Disconnect EPB Module C4CB01.

1

Measure the voltage between the EPB module
C4CB01 pin 15, circuit C_SBR02A (YE/RD), harness

side and ground.

2

Is the voltage greater than 10 volts?
Yes

GO to S2

.

No

REPAIR circuit C_SBR02A (YE/RD). REPEAT the self-
test, CLEAR the DTCs.

S2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

1

Measure the resistance between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and the parking brake
release actuator C4CB06 pin 1, circuit CCB16A
(WH/VT), harness side.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and the parking brake
release actuator C4CB06 pin 2, circuit CCB17B
(BU/GN), harness side.

2

Are the resistances less than 2 ohms?
Yes

GO to S3

.

No

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B
(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

S3: CHECK THE EPB MODULE MOTOR SUPPLY CIRCUIT IMPEDANCE

Disconnect Rear Junction Box C4BR02.

1

Measure the resistance between the EPB module
C4CB01 pin 15, circuit C_SBR02A (YE/RD), harness

side and the rear junction box C4BR02-C pin 303,
circuit C_SBR02A (YE/RD).

2

Is the resistance less than 2 ohms?
Yes

INSTALL a new EPB module.
REFER to: Parking Brake Module (206-05 Parking
Brake and Actuation, Removal and Installation).





REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit circuit C_SBR02A (YE/RD). REPEAT the
self-test, CLEAR the DTCs.

PINPOINT TEST T : DTC C2008.17: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

T1: CHECK THE EPB MODULE GROUND CIRCUIT

Disconnect EPB Module C4CB01.

1

Measure the resistance between the EPB module
C4CB01 pin 30, circuit GD147A (BK/VT), harness

side and ground.

2

Is the resistance less than 2 ohms?
Yes

GO to T2

.

No

REPAIR circuit GD147A (BK/VT). REPEAT the self-
test, CLEAR the DTCs.

T2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

1

Measure the resistance between the EPB module
C4CB01 pin 14, circuit CCB16B (WH/VT), harness

side and the EPB module C4CB01 pin 29, circuit
CCB17A (BU/GN), harness side.

2

Is the resistance greater than 10,000 ohms?
Yes

INSTALL a new parking brake release actuator.
REFER to: Parking Brake Release Actuator (206-05
Parking Brake and Actuation, Removal and
Installation).
REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B
(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

PINPOINT TEST U : DTC C2008.19: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

U1: CHECK THE PARKING BRAKE RELEASE ACTUATOR MOTOR CIRCUIT

Disconnect EPB Module C4CB01.

1

Measure the resistance between the EPB module
C4CB01 pin 14, circuit CCB16B (WH/VT), harness

2
