Ford Galaxy / Ford S-MAX. Manual - part 71





(YE/GY), or circuit CCB19A (GN/BN), or circuit
CCB19B (GN/BN). REPEAT the self-test, CLEAR the
DTCs.

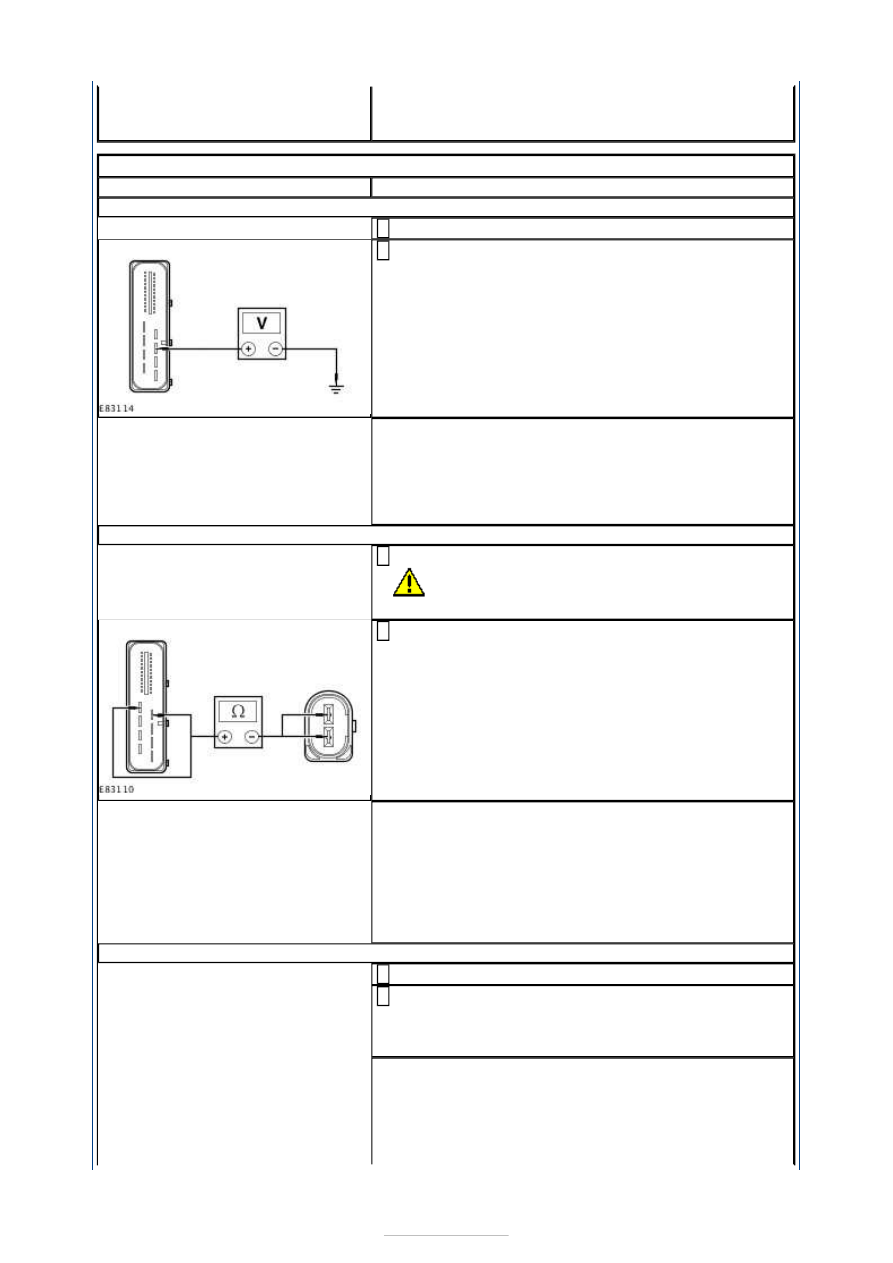

PINPOINT TEST K : DTC C2007.16: RIGHT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

K1: CHECK THE EPB MODULE SUPPLY CIRCUIT

Disconnect EPB Module C4CB01.

1

Measure the voltage between the EPB module
C4CB01 pin 13, circuit C_SBR03A (BU/RD), harness

side and ground.

2

Is the voltage greater than 10 volts?
Yes

GO to K2

.

No

REPAIR circuit C_SBR03A (BU/RD). REPEAT the self-
test, CLEAR the DTCs.

K2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

1

Measure the resistance between the:

EPB module C4CB01 pin 12, circuit CCB18B
(YE/GY), harness side and the parking brake
release actuator C4CB06 pin 1, circuit CCB18A
(YE/GY), harness side.
EPB module C4CB01 pin 27, circuit CCB19A
(GN/BN), harness side and the parking brake
release actuator C4CB06 pin 2, circuit CCB19B
(GN/BN), harness side.

2

Are the resistances less than 2 ohms?
Yes

GO to K3

.

No

REPAIR circuit CCB18A (YE/GY), or circuit CCB18B
(YE/GY), or circuit CCB19A (GN/BN), or circuit
CCB19B (GN/BN). REPEAT the self-test, CLEAR the
DTCs.

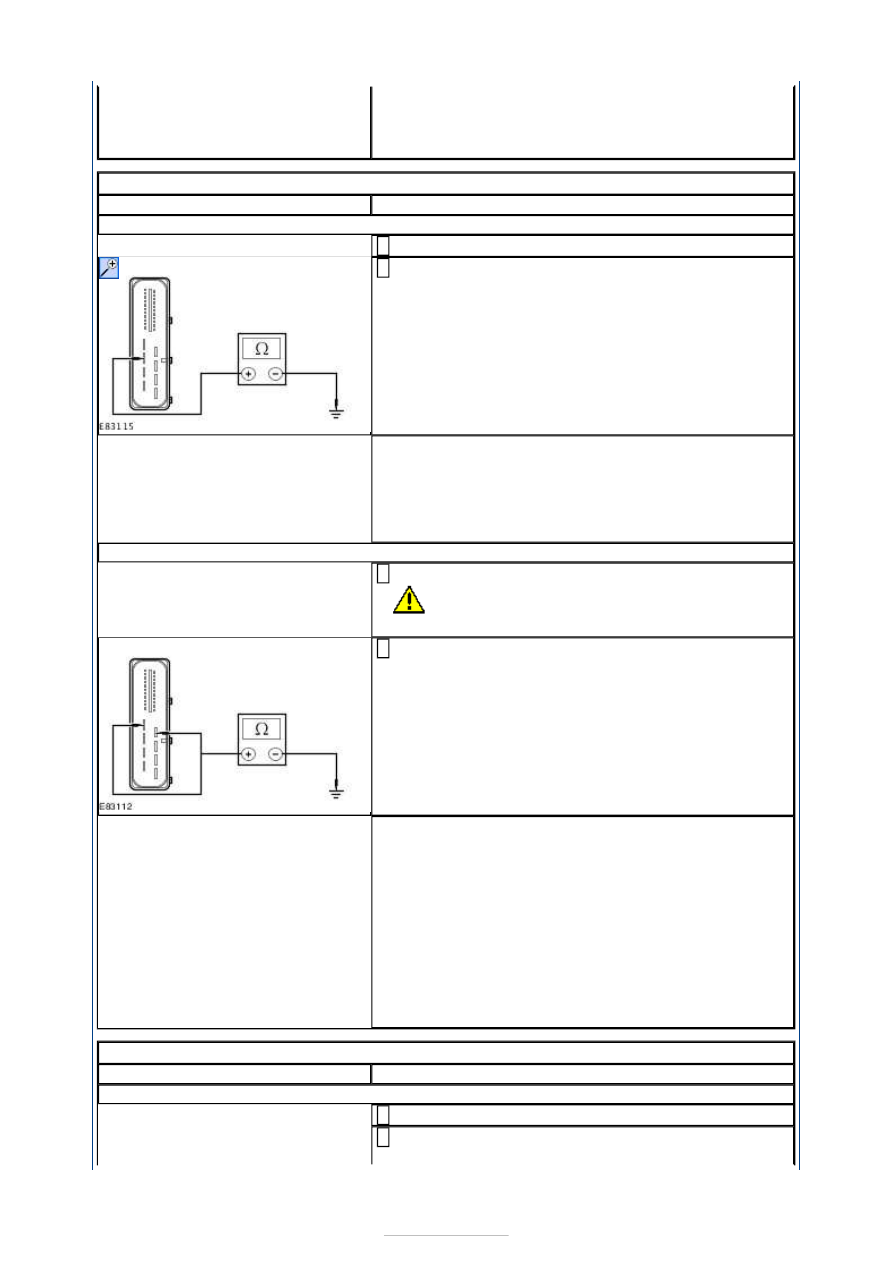

K3: CHECK THE EPB MODULE MOTOR SUPPLY CIRCUIT IMPEDANCE

Disconnect Rear Junction Box C4BR02.

1

Measure the resistance between the EPB module
C4CB01 pin 13, circuit C_SBR03A (BU/RD), harness

side and the rear junction box C4BR02-C pin 304,
circuit C_SBR03A (BU/RD).

2

Is the resistance less than 2 ohms?
Yes

INSTALL a new EPB module.
REFER to: Parking Brake Module (206-05 Parking
Brake and Actuation, Removal and Installation).





REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit circuit C_SBR03A (BU/RD). REPEAT
the self-test, CLEAR the DTCs.

PINPOINT TEST L : DTC C2007.17: RIGHT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

L1: CHECK THE EPB MODULE GROUND CIRCUIT

Disconnect EPB Module C4CB01.

1

Measure the resistance between the EPB module
C4CB01 pin 28, circuit GD147B (BK/VT), harness

side and ground.

2

Is the resistance less than 2 ohms?
Yes

GO to L2

.

No

REPAIR circuit GD147B (BK/VT). REPEAT the self-
test, CLEAR the DTCs.

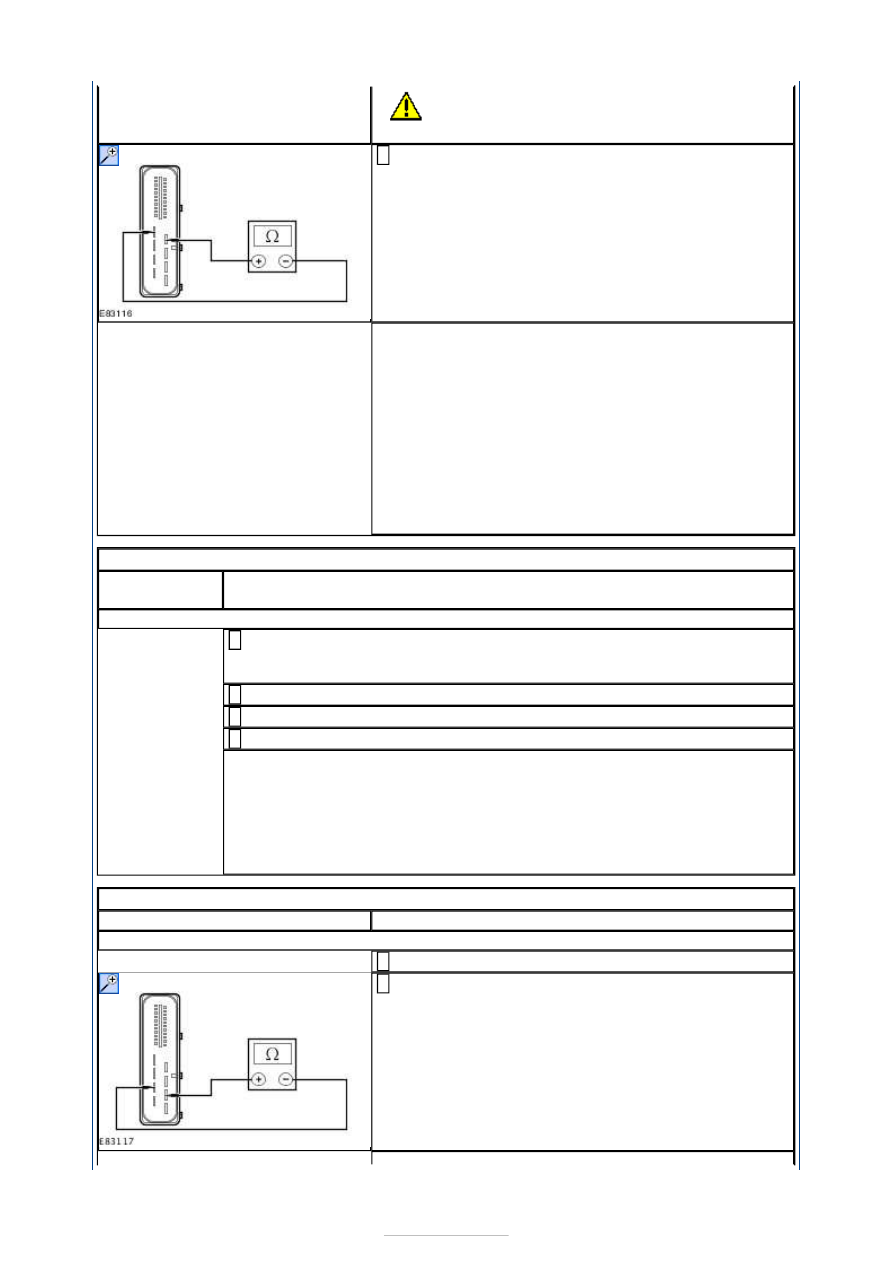

L2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS

Disconnect Parking Brake Release Actuator C4CB07.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

1

Measure the resistance between the EPB module
C4CB01 pin 12, circuit CCB18B (YE/GY), harness side

and the EPB module C4CB01 pin 27, circuit CCB19A
(GN/BN), harness side.

2

Is the resistance greater than 10,000 ohms?
Yes

INSTALL a new parking brake release actuator.
REFER to: Parking Brake Release Actuator (206-05
Parking Brake and Actuation, Removal and
Installation).
REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit CCB18A (YE/GY), or circuit CCB18B
(YE/GY), or circuit CCB19A (GN/BN), or circuit
CCB19B (GN/BN). REPEAT the self-test, CLEAR the
DTCs.

PINPOINT TEST M : DTC C2007.19: RIGHT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

M1: CHECK THE PARKING BRAKE RELEASE ACTUATOR MOTOR CIRCUIT

Disconnect EPB Module C4CB01.

1

Disconnect Parking Brake Release Actuator C4CB07.

2





CAUTION: Make sure that the area around the

component is clean and free of foreign material.

Measure the resistance between the EPB module
C4CB01 pin 12, circuit CCB18B (YE/GY), harness side

and the EPB module C4CB01 pin 27, circuit CCB19A
(GN/BN), harness side.

3

Is the resistance greater than 10,000 ohms?
Yes

INSTALL a new parking brake release actuator.
REFER to: Parking Brake Release Actuator (206-05
Parking Brake and Actuation, Removal and
Installation).
REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit CCB18A (YE/GY), or circuit CCB18B
(YE/GY), or circuit CCB19A (GN/BN), or circuit
CCB19B (GN/BN). REPEAT the self-test, CLEAR the
DTCs.

PINPOINT TEST N : DTC C2007.1D: RIGHT ACTUATOR FAULT

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

N1: CHECK THE BRAKE DISC AND PADS

Remove the wheel and tire.
REFER to: Wheel and Tire (204-04 Wheels and Tires, Removal and

Installation).

1

Connect WDS.

2

Select 'Service' mode and retract brake pads.

3

CHECK the brake disc and brake pads.

4

Are the brake disc and brake pads OK?
Yes

REFER to: Parking Brake Release Actuator (206-05 Parking Brake and
Actuation, Removal and Installation).

No

REFER to: Brake Pads - Vehicles With: Electronic Parking Brake (206-04
Rear Disc Brake, Removal and Installation).

PINPOINT TEST O : DTC C2008.01/18: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

O1: CHECK THE PARKING BRAKE RELEASE ACTUATOR MOTOR CIRCUIT

Disconnect EPB Module C4CB01.

1

Measure the resistance between the EPB module
C4CB01 pin 14, circuit CCB16B (WH/VT), harness

side and the EPB module C4CB01 pin 29, circuit
CCB17A (BU/GN), harness side

2





Is the resistance greater than 10,000 ohms?
Yes

GO to O2

.

No

Connect the EPB module. REPEAT the self-test,
CLEAR the DTCs. If the DTC remains

GO to O2

.

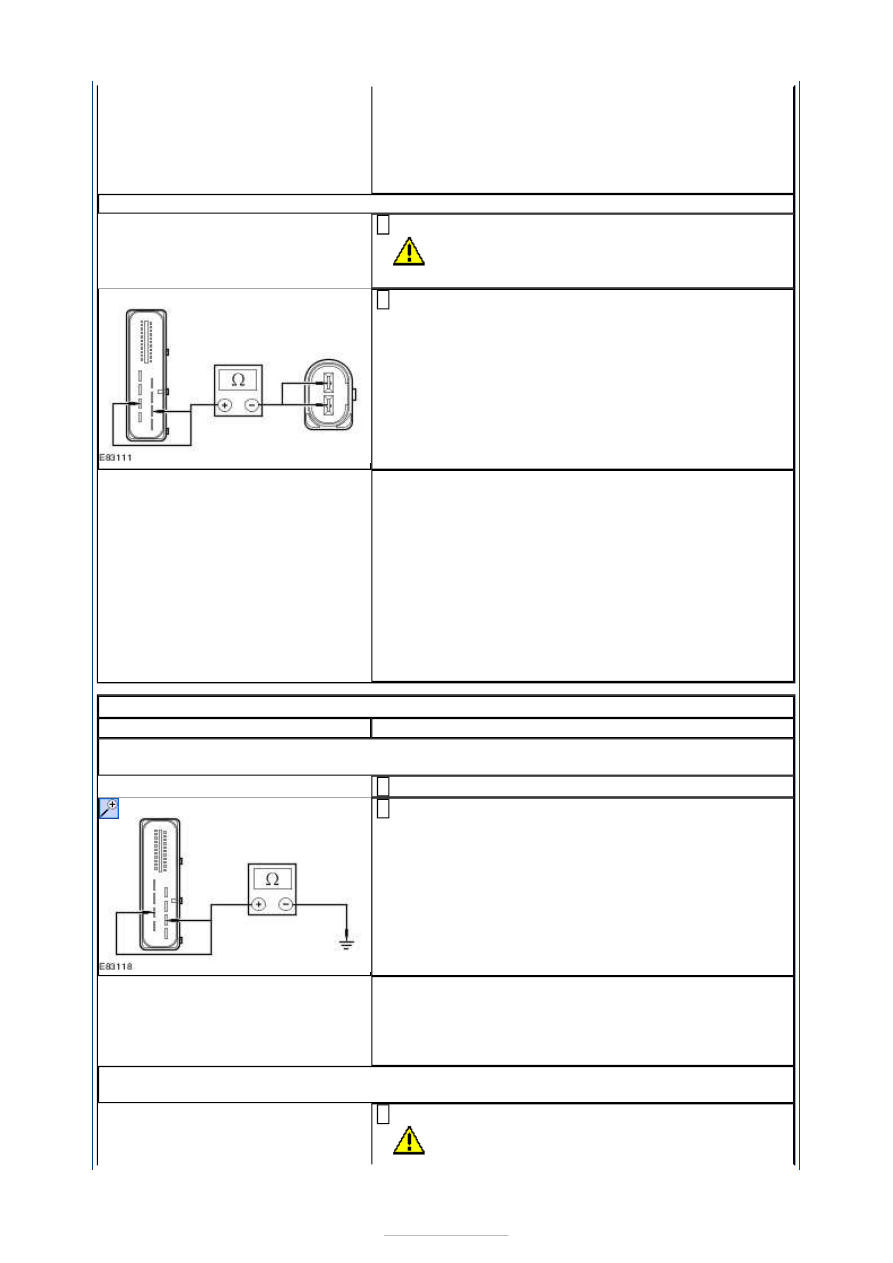

O2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

component is clean and free of foreign material.

1

Measure the resistance between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and the parking brake
release actuator C4CB06 pin 1, circuit CCB16A
(WH/VT), harness side.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and the parking brake
release actuator C4CB06 pin 2, circuit CCB17B
(BU/GN), harness side.

2

Are the resistances less than 2 ohms?
Yes

INSTALL a new parking brake release actuator.
REFER to: Parking Brake Release Actuator (206-05
Parking Brake and Actuation, Removal and
Installation).
REPEAT the self-test, CLEAR the DTCs.

No

REPAIR circuit CCB16A (WH/VT), or circuit CCB16B
(WH/VT), or circuit CCB17A (BU/GN), or circuit
CCB17B (BU/GN). REPEAT the self-test, CLEAR the
DTCs.

PINPOINT TEST P : DTC C2008.11: LEFT MOTOR FAULT

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

P1: CHECK THE PARKING BRAKE RELEASE ACTUATOR MOTOR FOR A SHORT TO
GROUND

Disconnect EPB Module C4CB01.

1

Measure the resistance between the:

EPB module C4CB01 pin 14, circuit CCB16B
(WH/VT), harness side and ground.
EPB module C4CB01 pin 29, circuit CCB17A
(BU/GN), harness side and ground.

2

Are the resistances greater than 10,000 ohms?
Yes

REPEAT the self-test, CLEAR the DTCs.

No

GO to P2

.

P2: CHECK THE PARKING BRAKE RELEASE ACTUATOR CIRCUITS FOR A SHORT TO
GROUND

Disconnect Parking Brake Release Actuator C4CB06.

CAUTION: Make sure that the area around the

1
