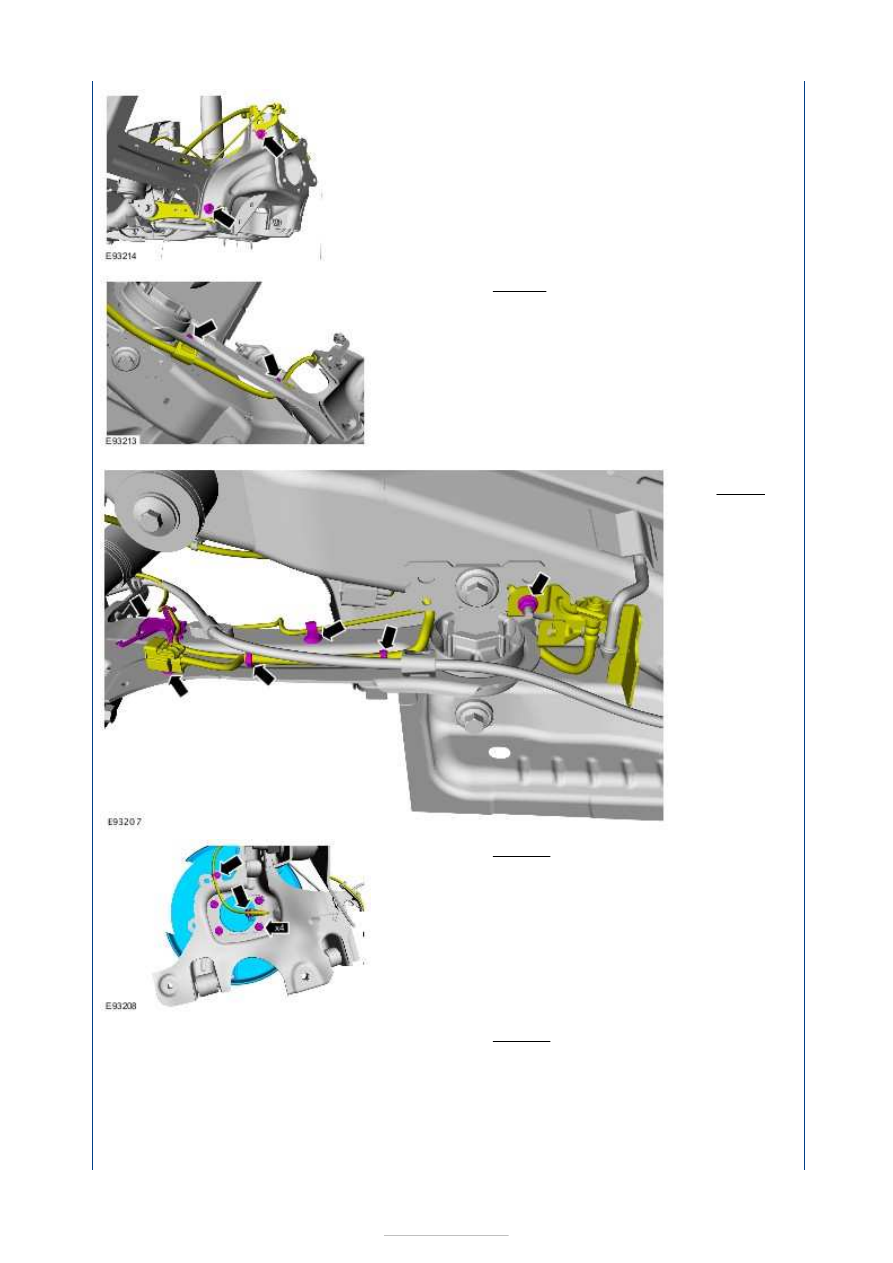

6. Torque: 2.8 Nm

7. Torque:

20 Nm

8. Torque: 110 Nm

9. Torque: 110 Nm









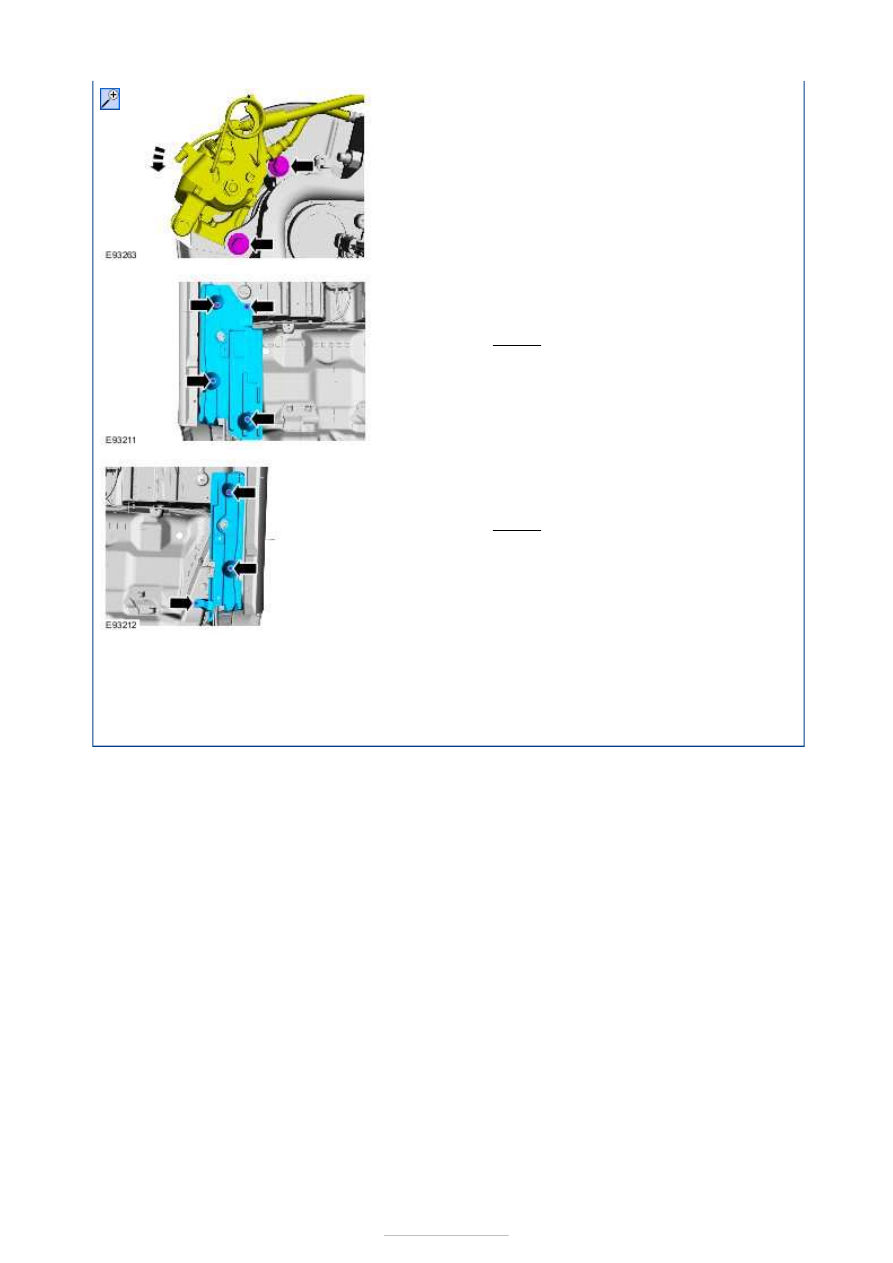

10.

NOTE: This step is only necessary when
installing a new component to the left-hand
side.

Torque:

10 Nm

11.

NOTE: This step is only necessary when
installing a new component to the right-hand
side.

Torque:

10 Nm

12. Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

13. Refer to:

Rear Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).







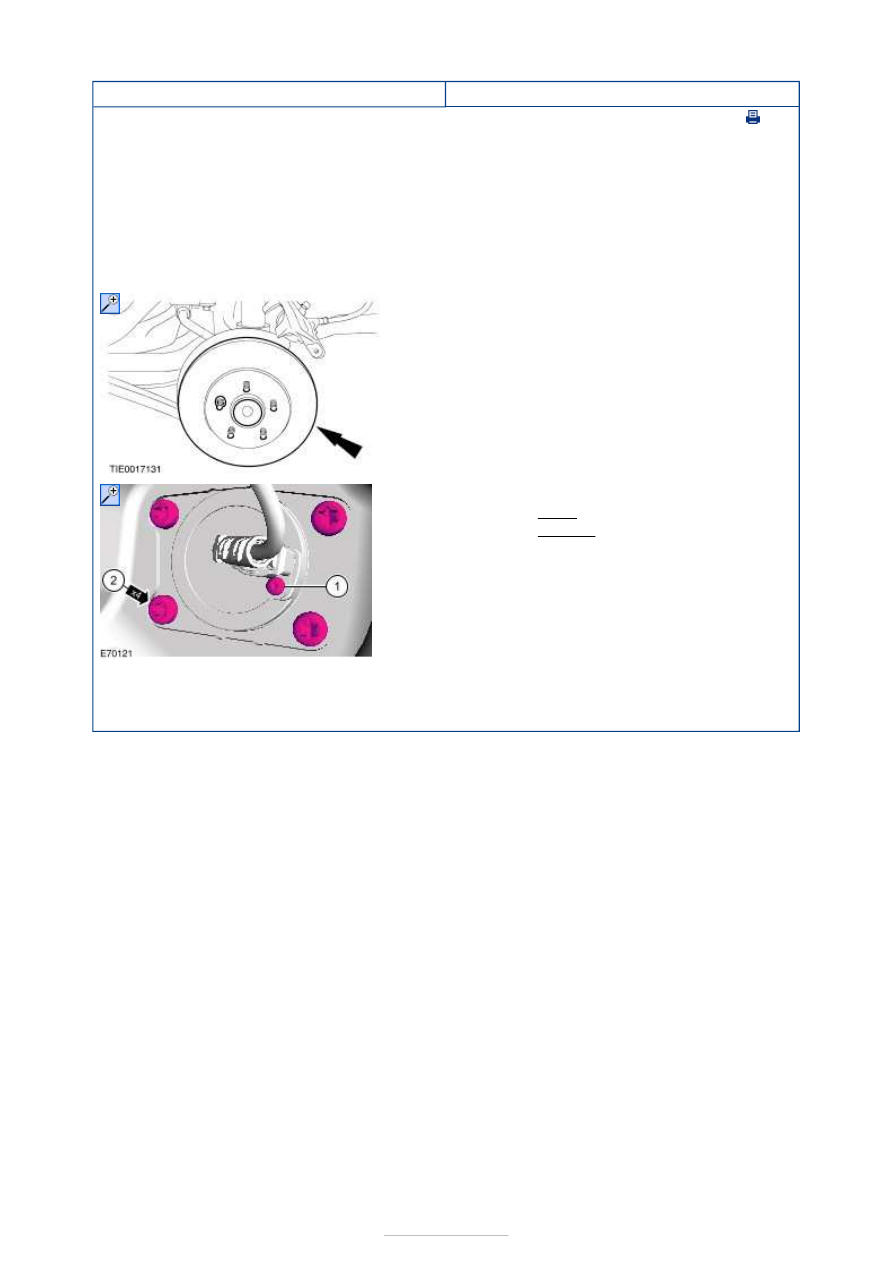

Rear Suspension - Rear Wheel Bearing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Remove the brake caliper.

Refer to:

Brake Caliper

 (206-04 Rear Disc Brake,

Removal and Installation).

2.

3.

1. Torque: 5 Nm
2. Torque: 110 Nm

1. To install, reverse the removal procedure.





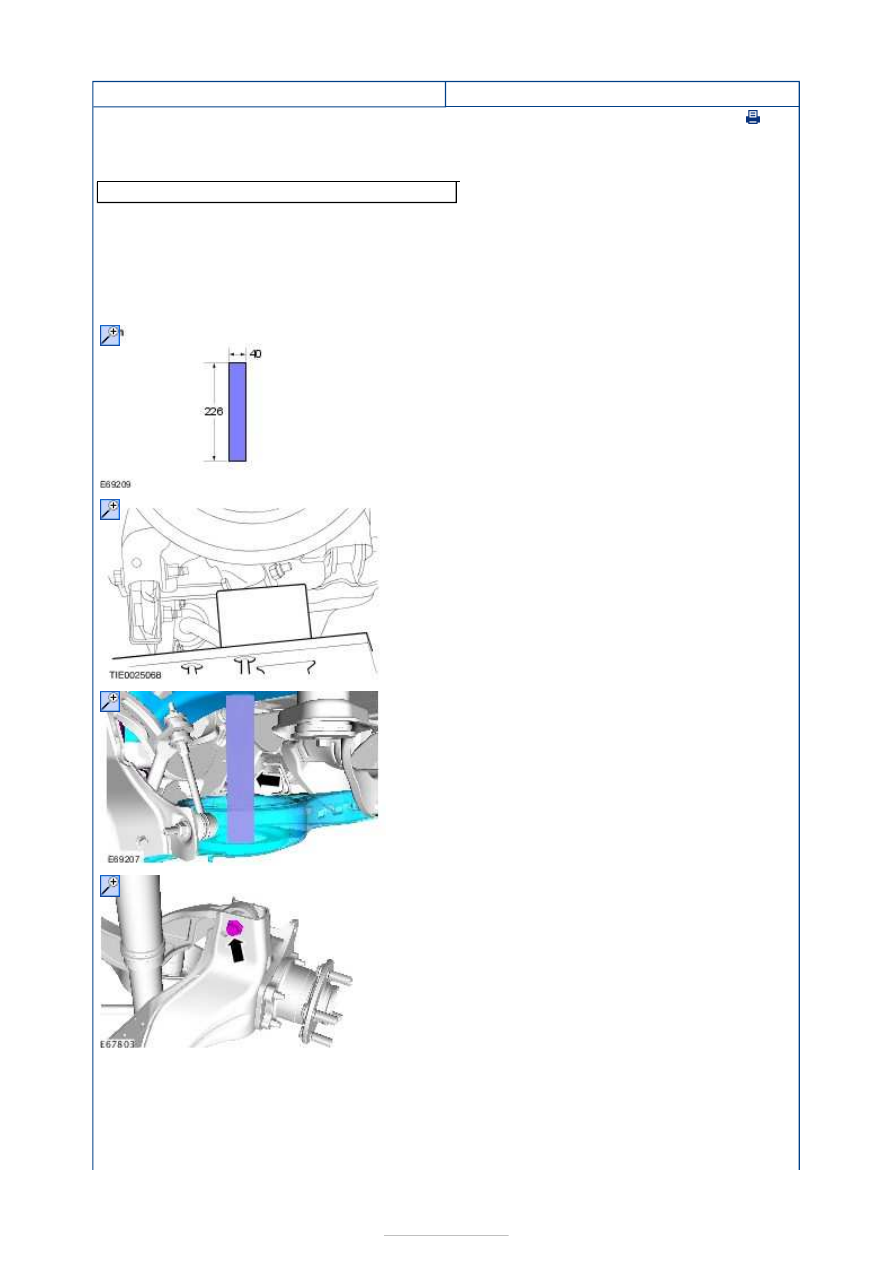

Rear Suspension - Upper Arm

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Transmission jack

1. Remove the spring.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

2. Fabricate a spacer.

3. General Equipment:

Transmission jack



4. Install the spacer. Make sure that the spacer is

in a vertical plane and raise the suspension to
the design height setting.

5.

6.
