Ford Galaxy / Ford S-MAX. Manual - part 45

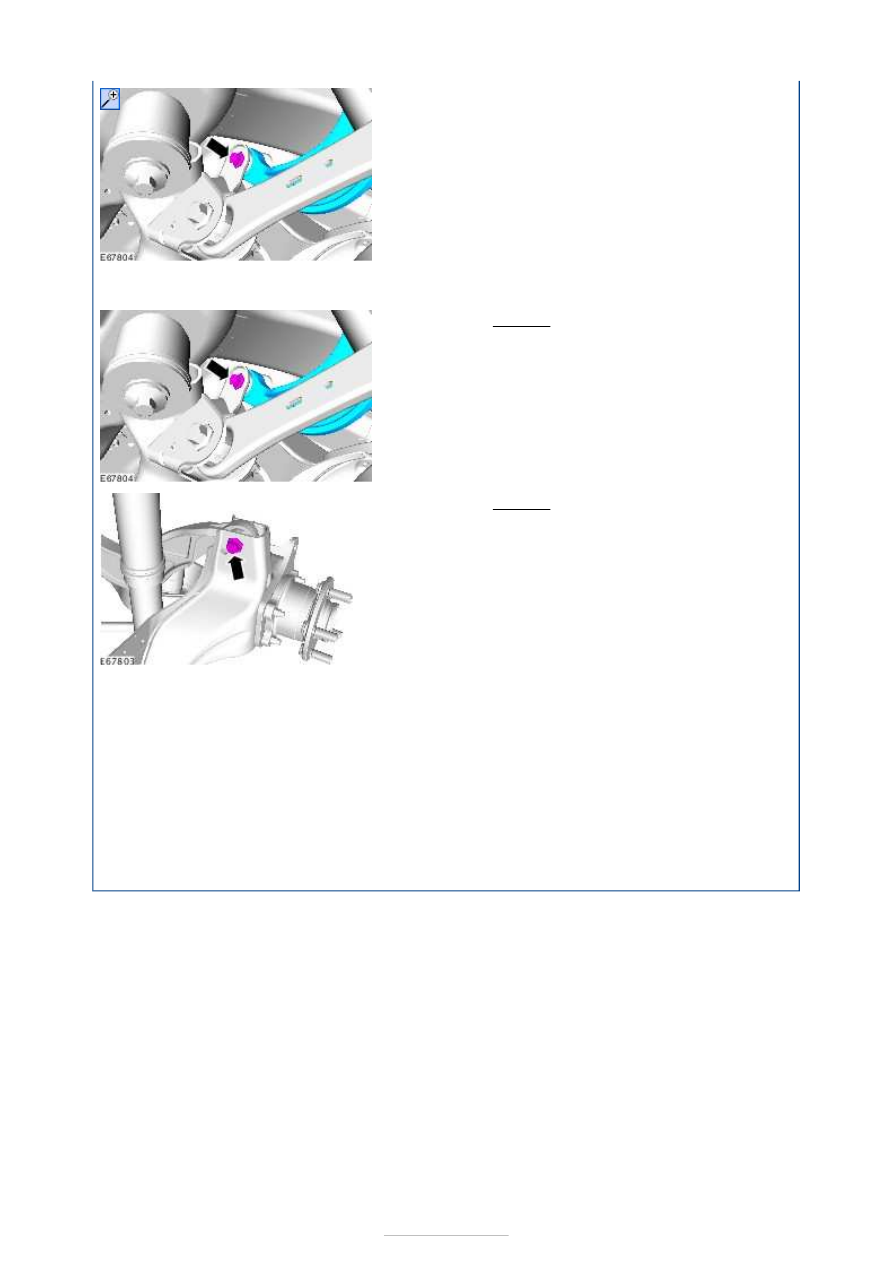

Installation

1. Torque: 130 Nm

2. Torque: 130 Nm

3. Install the spring.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

4. Check the toe setting and adjust as necessary.

Refer to:

Rear Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).
Refer to:

Specifications

 (204-00 Suspension

System - General Information, Specifications).







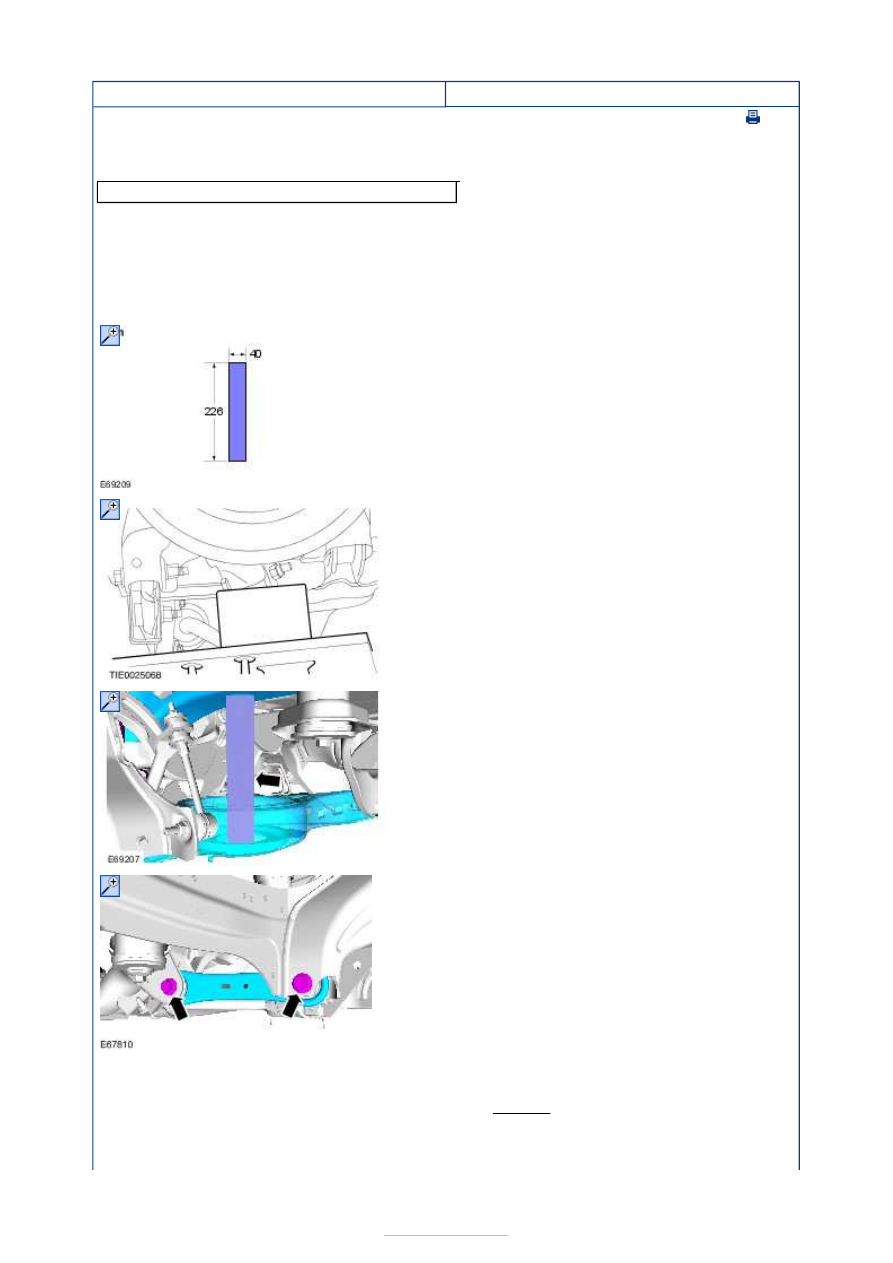

Rear Suspension - Front Lower Arm

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Installation

Transmission jack

1. Remove the spring.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

2. Fabricate a spacer.

3. General Equipment:

Transmission jack



4. Install the spacer. Make sure that the spacer is

in a vertical plane and raise the suspension to
the design height setting.

5.

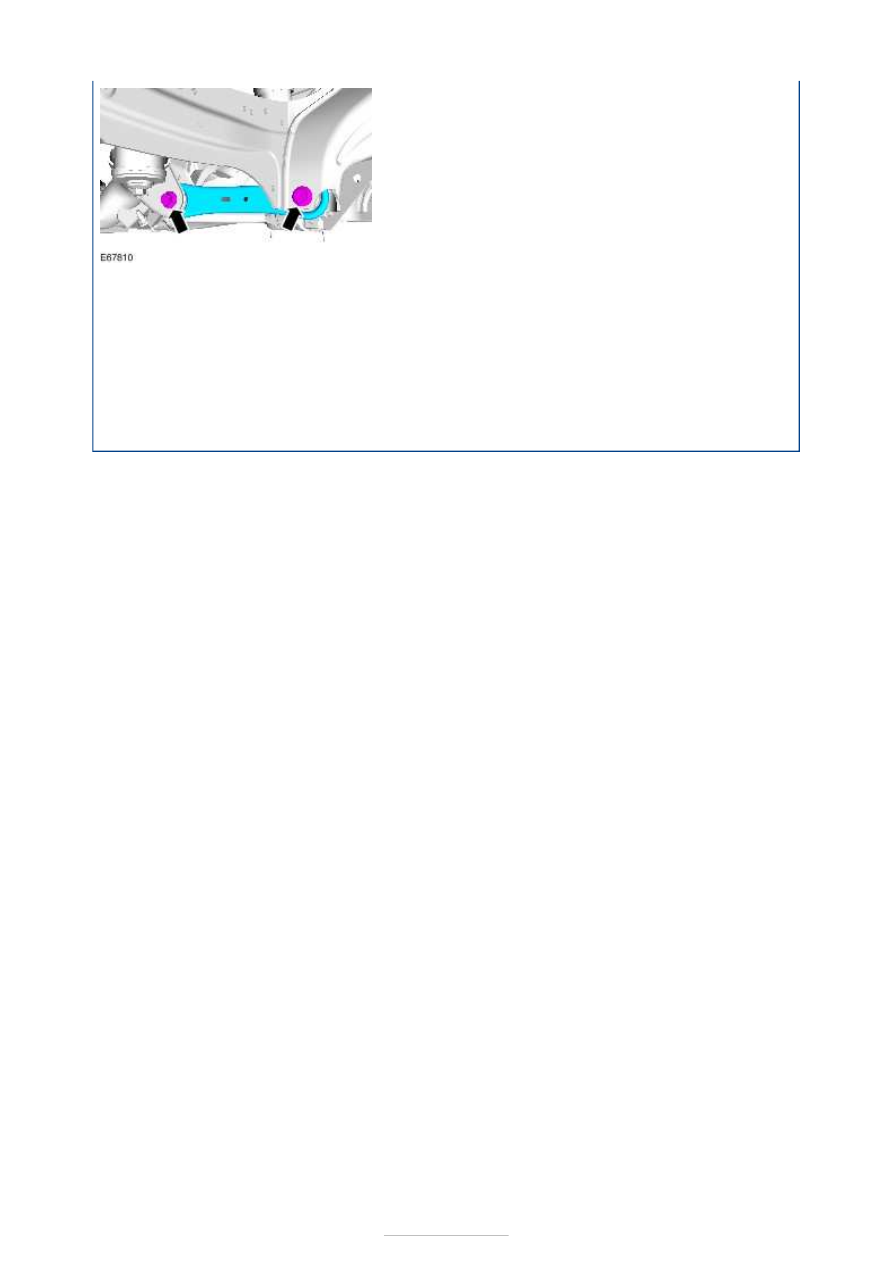

1. Torque: 130 Nm









2. Install the spring.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

3. Check the toe setting and adjust as necessary.

Refer to:

Rear Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).



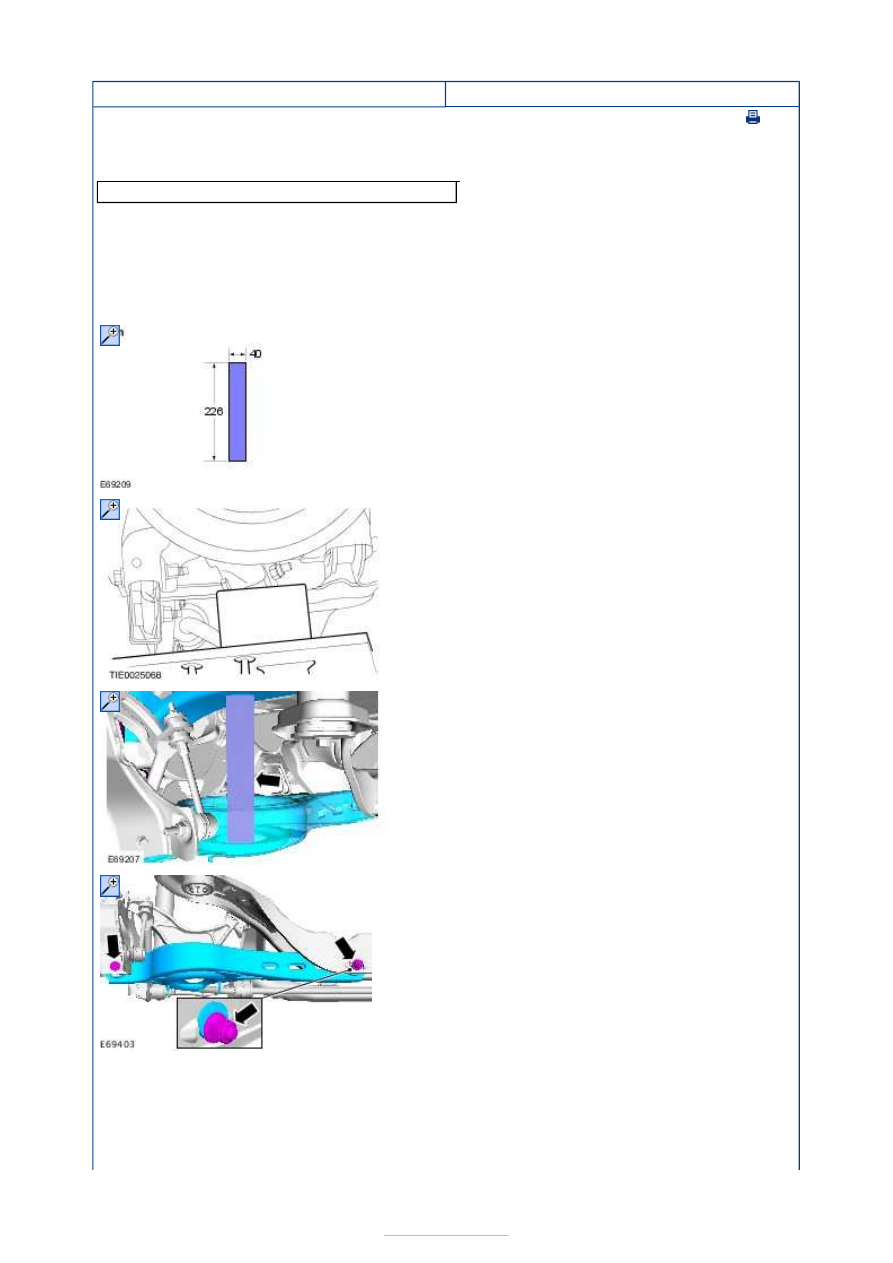

Rear Suspension - Rear Lower Arm

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Installation

Transmission jack

1. Remove the spring.

Refer to:

Spring

 (204-02 Rear Suspension,

Removal and Installation).

2. Fabricate a spacer.

3. General Equipment:

Transmission jack



4. Install the spacer. Make sure that the spacer is

in a vertical plane and raise the suspension to
the design height setting.

5.

1.

NOTE: Only tighten the nut and bolts finger
tight at this stage.
