Ford Galaxy / Ford S-MAX. Manual - part 41

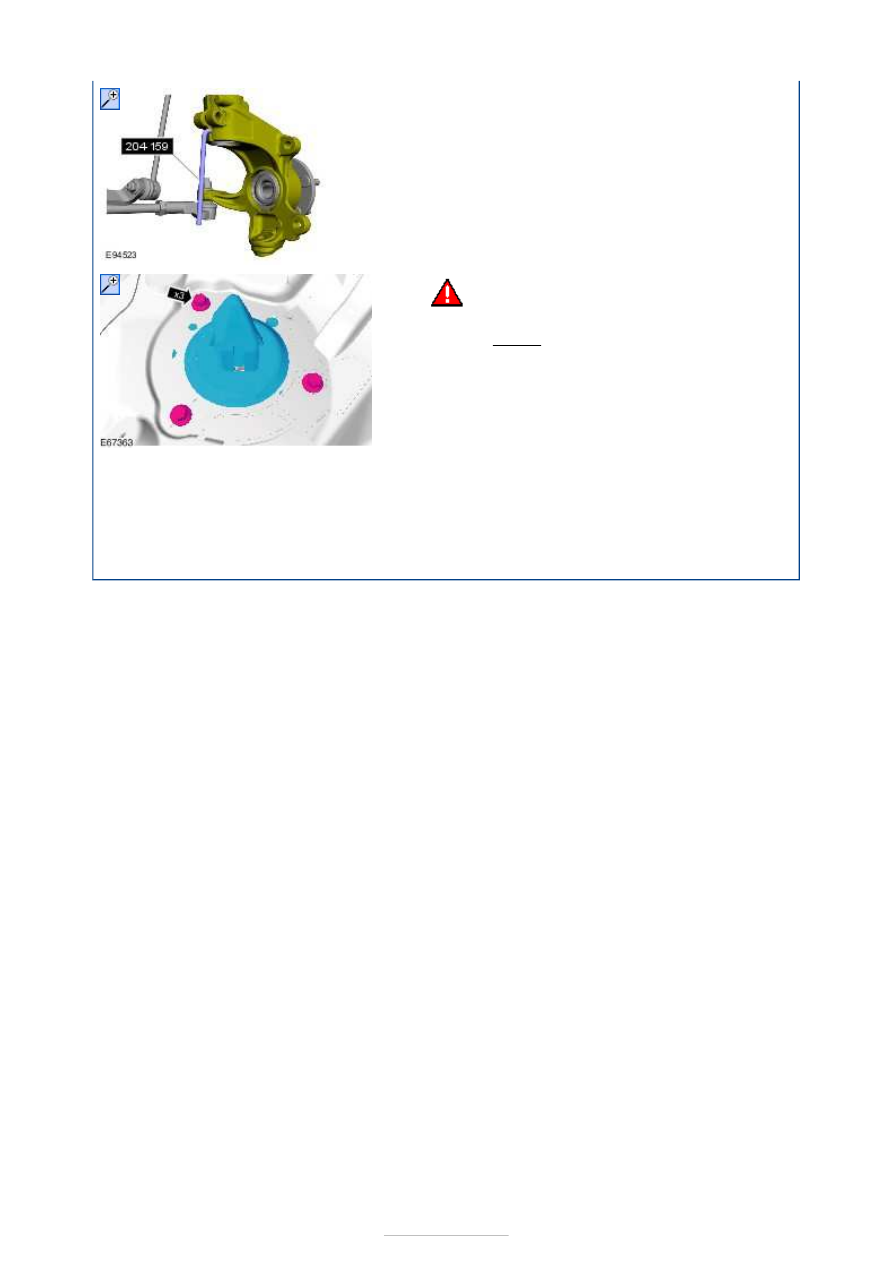

Installation

11.

WARNING: This step requires the aid of

another technician.

Torque:

35 Nm

1. To install, reverse the removal procedure.

2. Refer to:

Front Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).





Front Suspension - Shock Absorber and
Spring Assembly

S-MAX/Galaxy 2006.5 (02/2006-)



Print



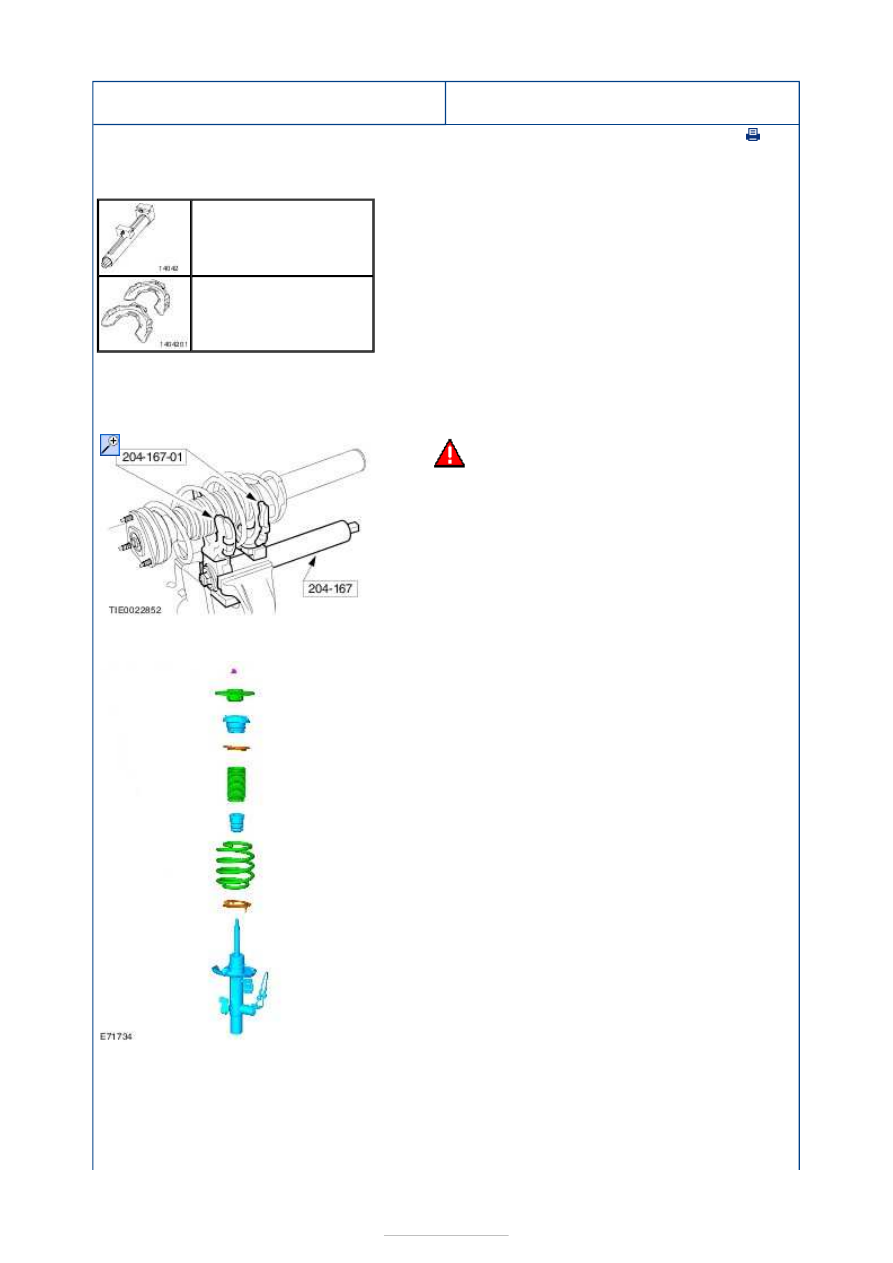

Disassembly and Assembly

Special Tool(s)

Disassembly

All vehicles

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with dynamic suspension

All vehicles

204-167
Compressor, Coil Spring

204-167-01
Adapter for 204-167

1.

WARNING: Take extra care when

handling the compressed spring.

Compress the spring.

Special Tool(s):

204-167

,

204-167-01



2.

3.









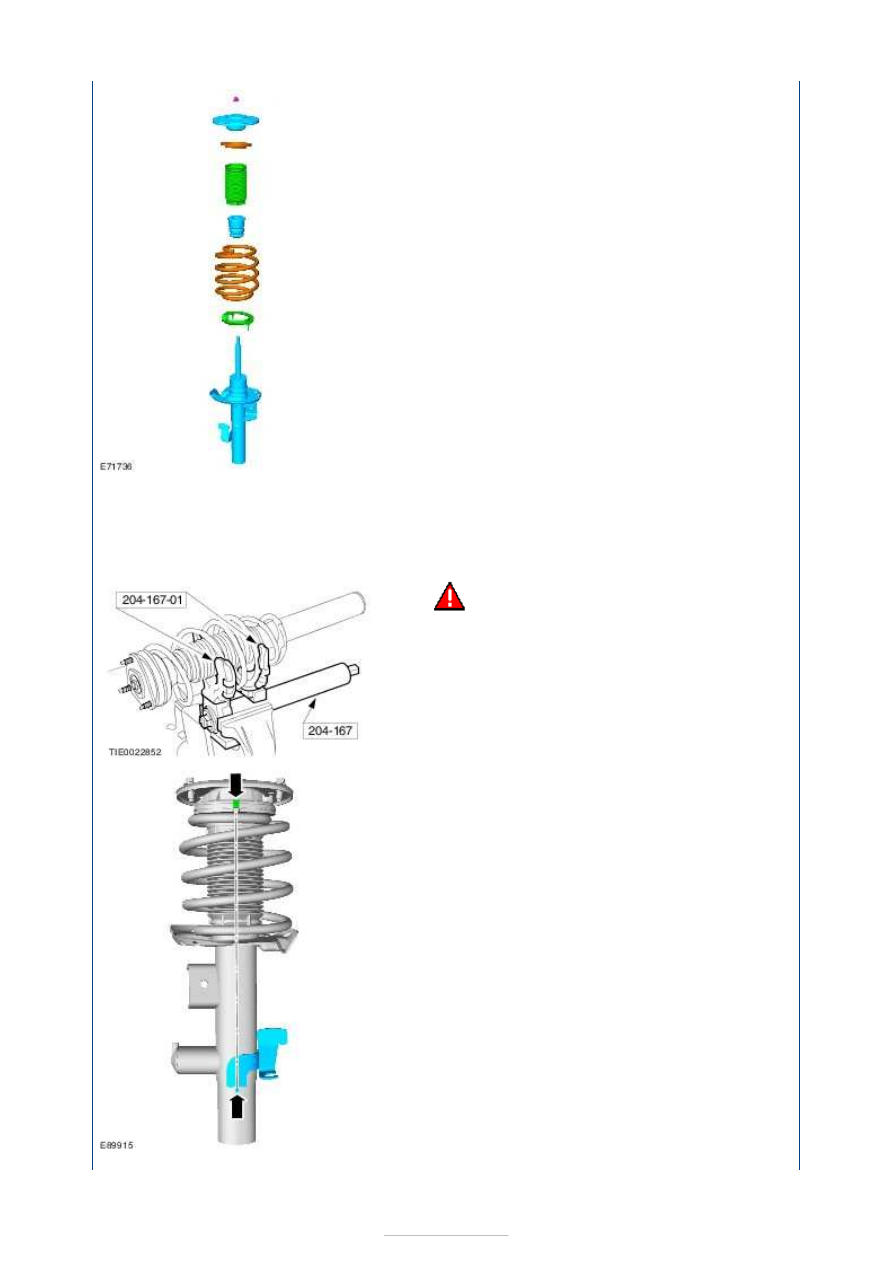

Assembly

4.

NOTE: Only tighten the nut finger tight at
this stage.

To assemble, reverse the disassembly procedure.

5.

WARNING: Take extra care when

handling the compressed spring.
NOTE: Make sure that the spring is correctly
located in the lower spring seat.

Special Tool(s):

204-167

,

204-167-01



6. Align the top mount with the shock absorber as

shown.







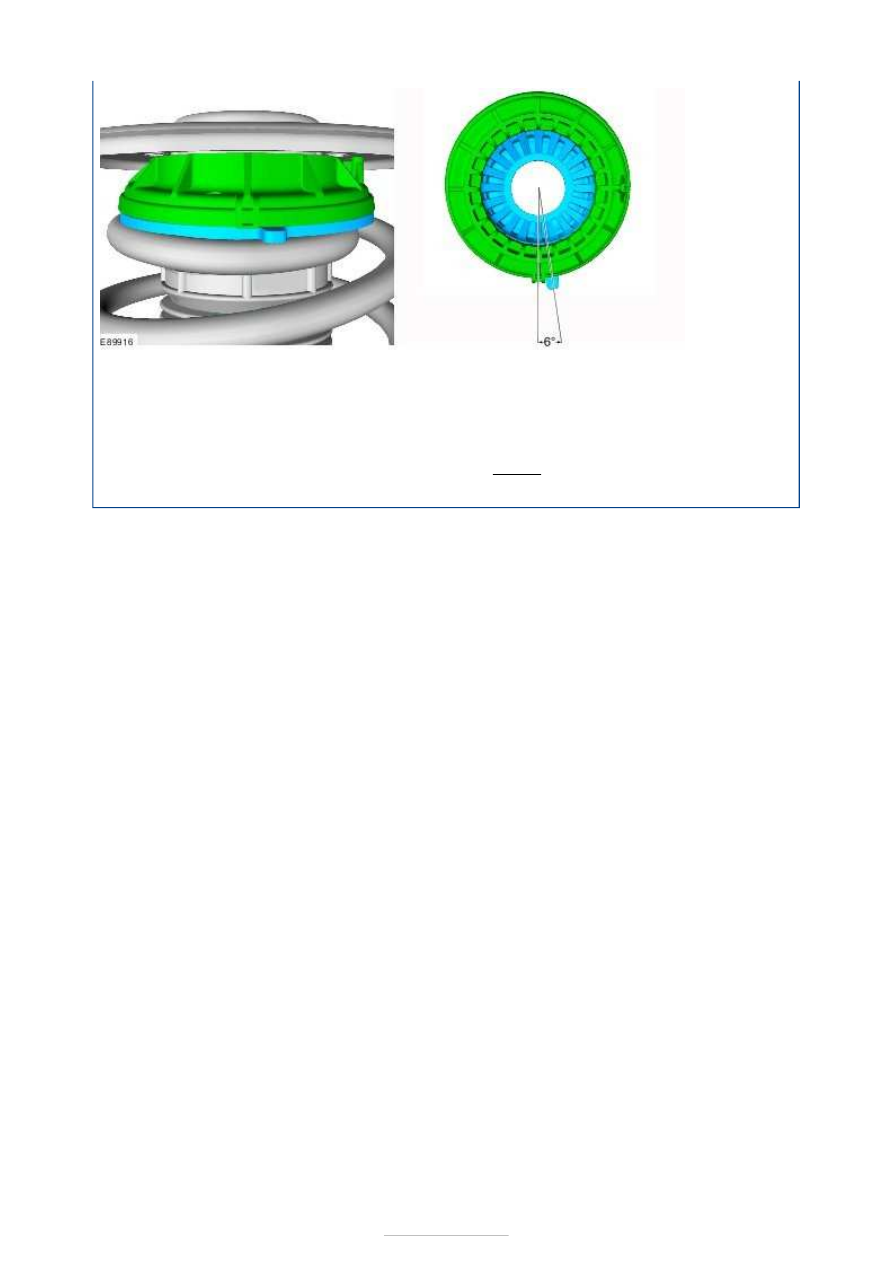

7. Align

the
lower
bearing
race
with
the
upper
bearing
race as
shown.

8. Tighten the nut.

Torque:

58 Nm

9. Remove the special tools.
