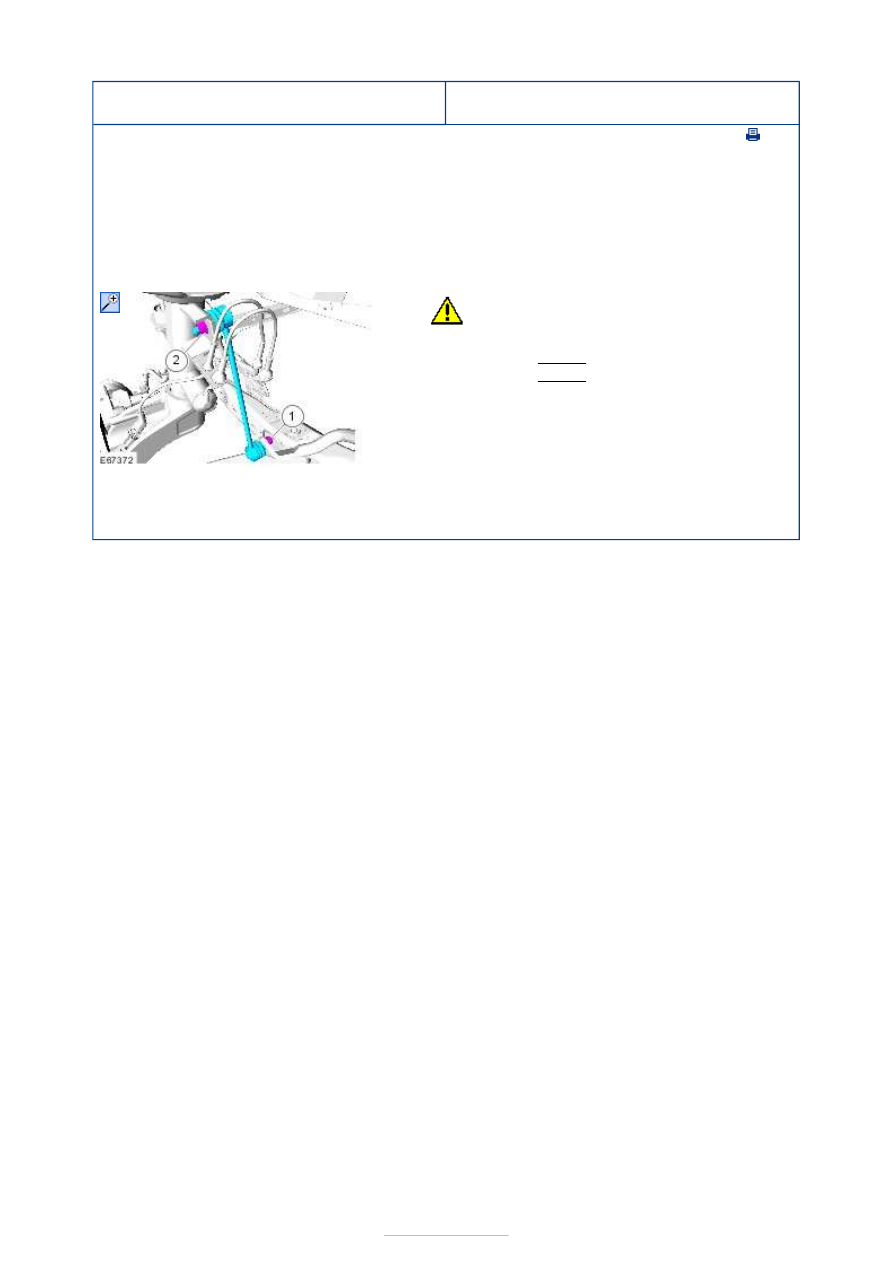

Front Suspension - Front Stabilizer Bar
Link

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Remove the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2.

CAUTION: Make sure that the ball joint

ball does not rotate.

1. Torque: 70 Nm
2. Torque: 60 Nm

1. To install, reverse the removal procedure.



Front Suspension - Front Stabilizer Bar
Bushing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal and Installation

1. Refer to:

Front Stabilizer Bar

 (204-01 Front

Suspension, Removal and Installation).

Front Suspension - Shock Absorber and
Spring Assembly

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

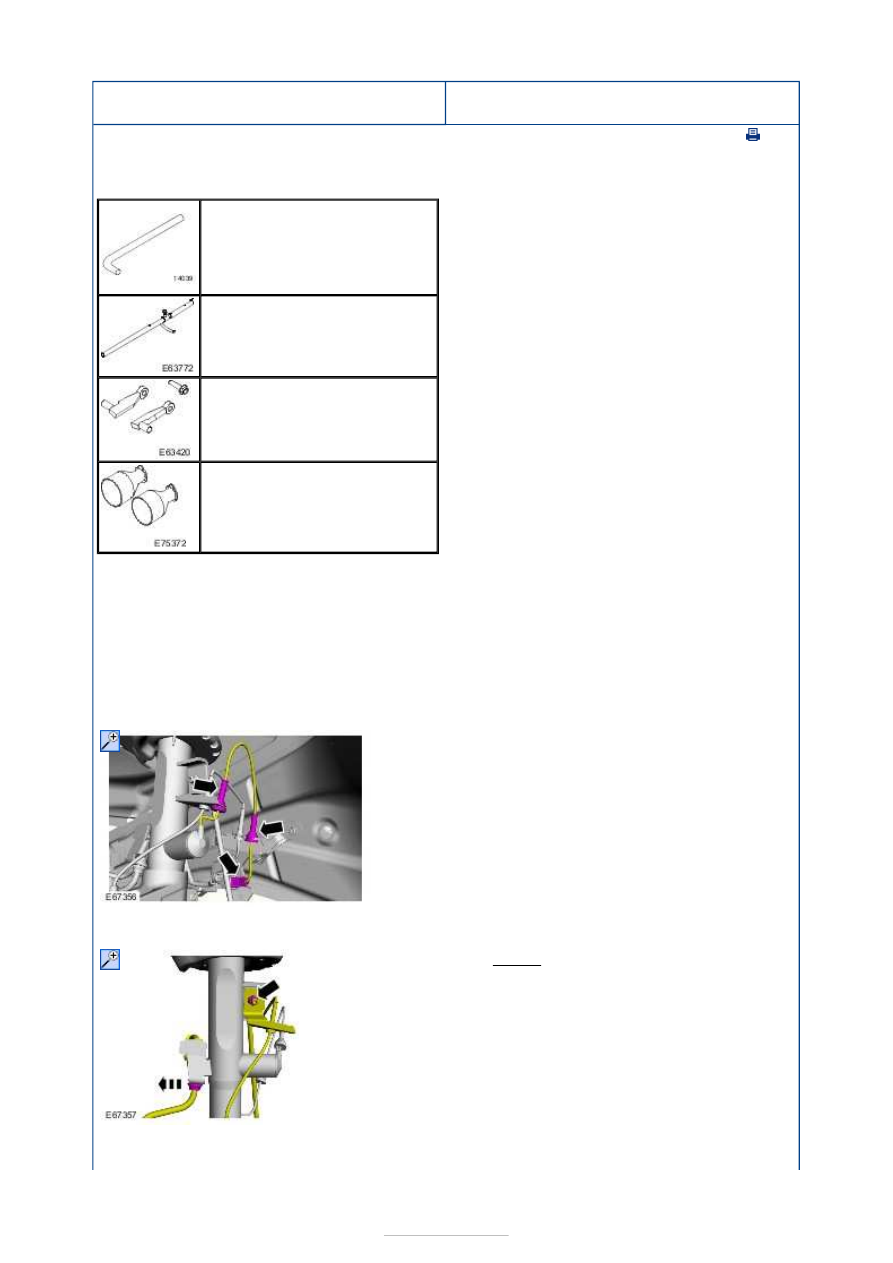

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with dynamic suspension

All vehicles

204-159
Lever, Wheel Knuckle

204-605
Separator, Lower Arm Ball Joint

204-607
Remover, Ball joint

204-609
Protection Cap, Ball Joint Gaiter

1. Refer to:

Cowl Panel Grille

 (501-02 Front End

Body Panels, Removal and Installation).

2. Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

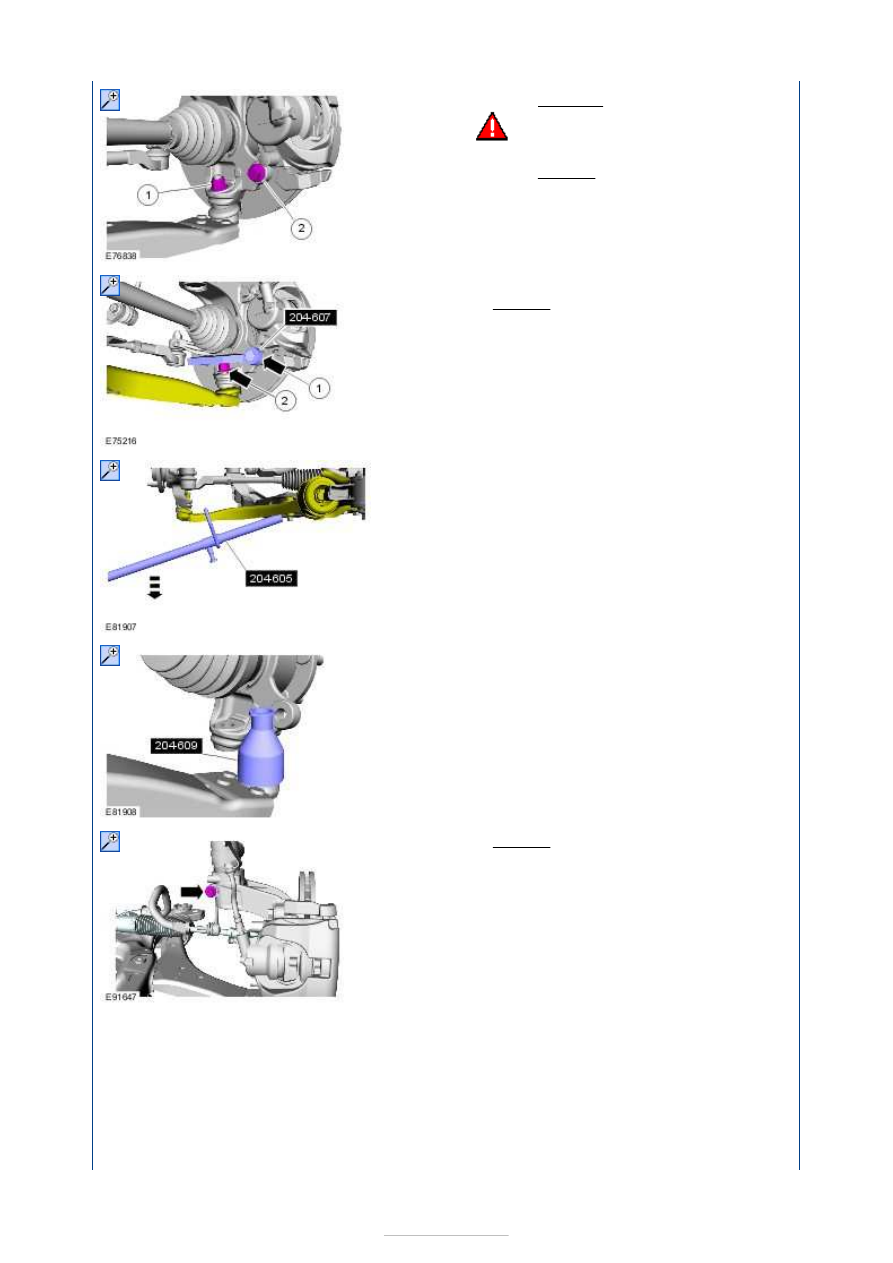

3.

4. Torque: 60 Nm

5.













1. Loosen: 2 turn(s)

2.

WARNING: Make sure that no load

is placed on the brake hose.

Torque:

200 Nm

6. Special Tool(s):

204-607



Torque:

100 Nm

7. Special Tool(s):

204-605



8. Special Tool(s):

204-609



9. Torque: 110 Nm

10. Special Tool(s):

204-159
