Ford Galaxy / Ford S-MAX. Manual - part 39

to assist
installation.

General
Equipment:

Hydraulic
press



3. Torque:

140 Nm
45°

Stage 1:
Stage 2:

4. On both sides.

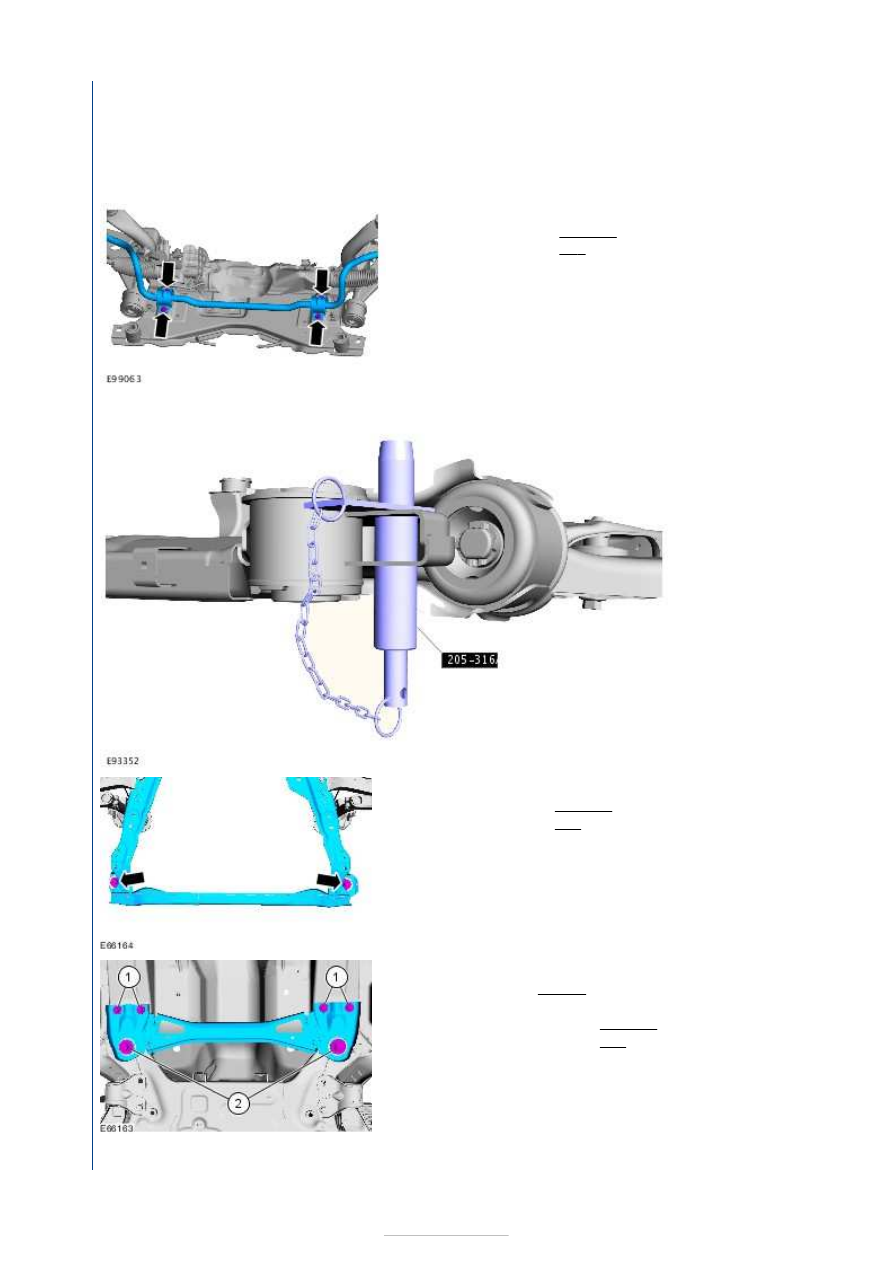

Special Tool(s):

205-316A



5. Torque:

150 Nm
90°

Stage 1:
Stage 2:

6.

1. Torque: 30 Nm
2. Torque:

150 Nm
90°

Stage 1:
Stage 2:

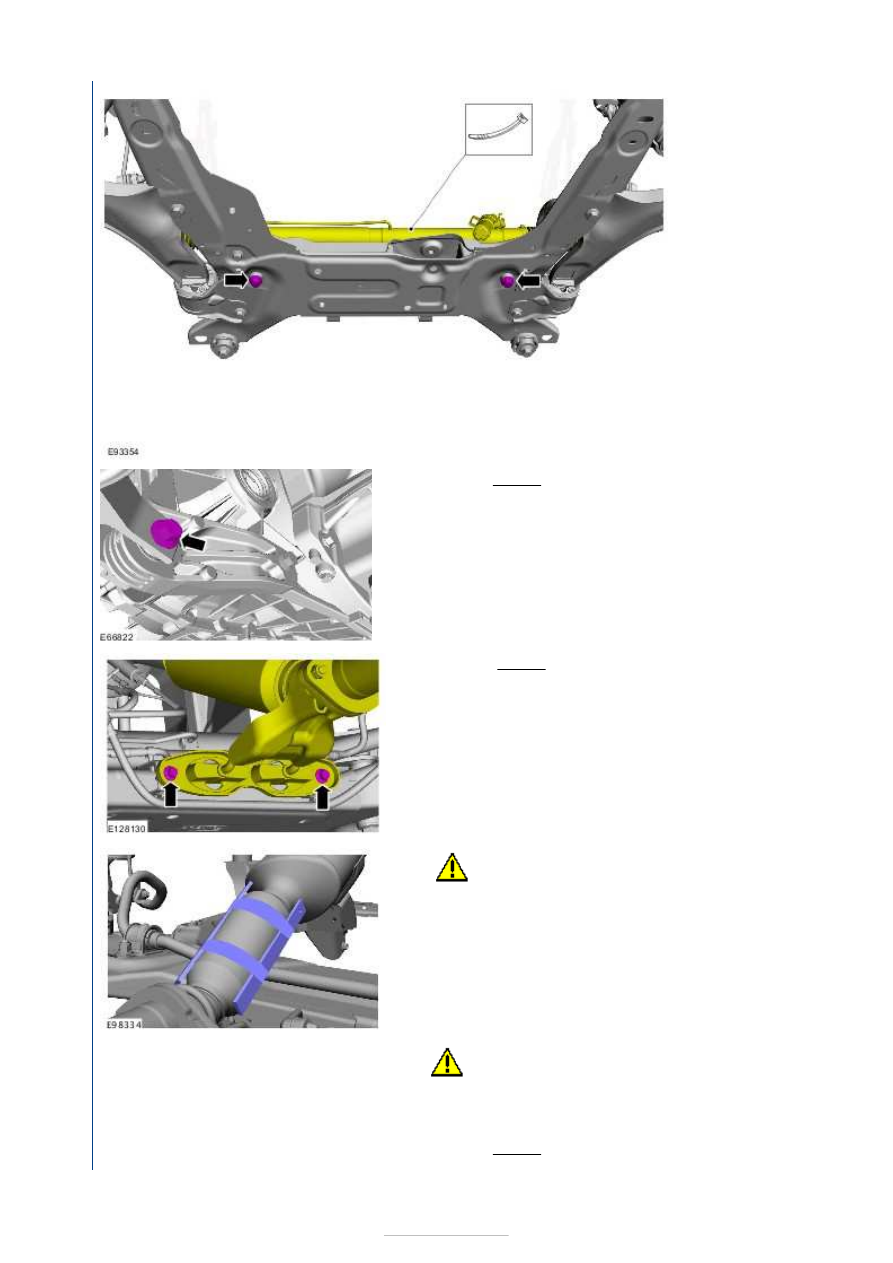

7. Torque: 120 Nm









8. Torque: 80 Nm

9. Torque: 24 Nm

10.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.

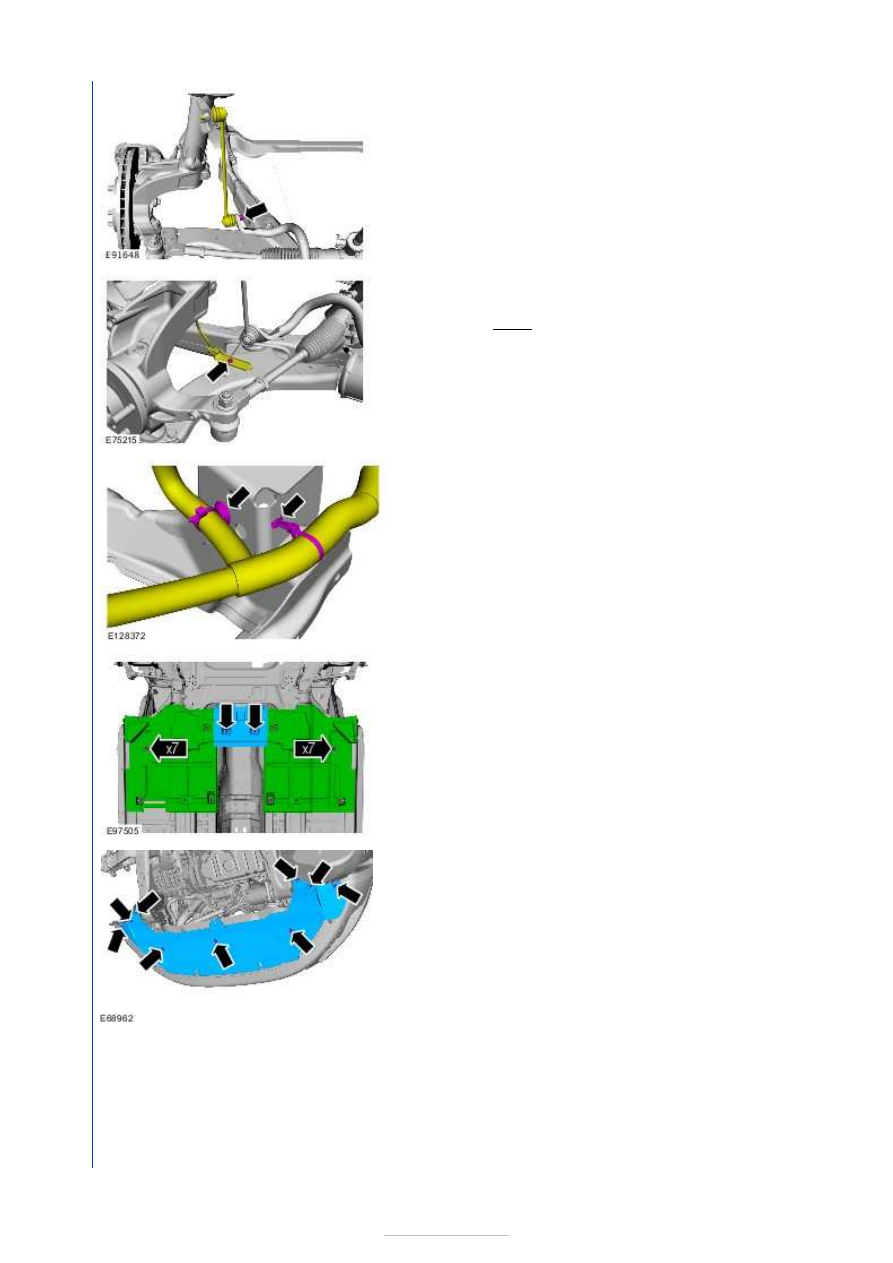

11.

CAUTION: Make sure that the ball joint ball

does not rotate.

On both sides.

Torque:

70 Nm









12. If equipped. On both sides.

Torque:

8 Nm

13.

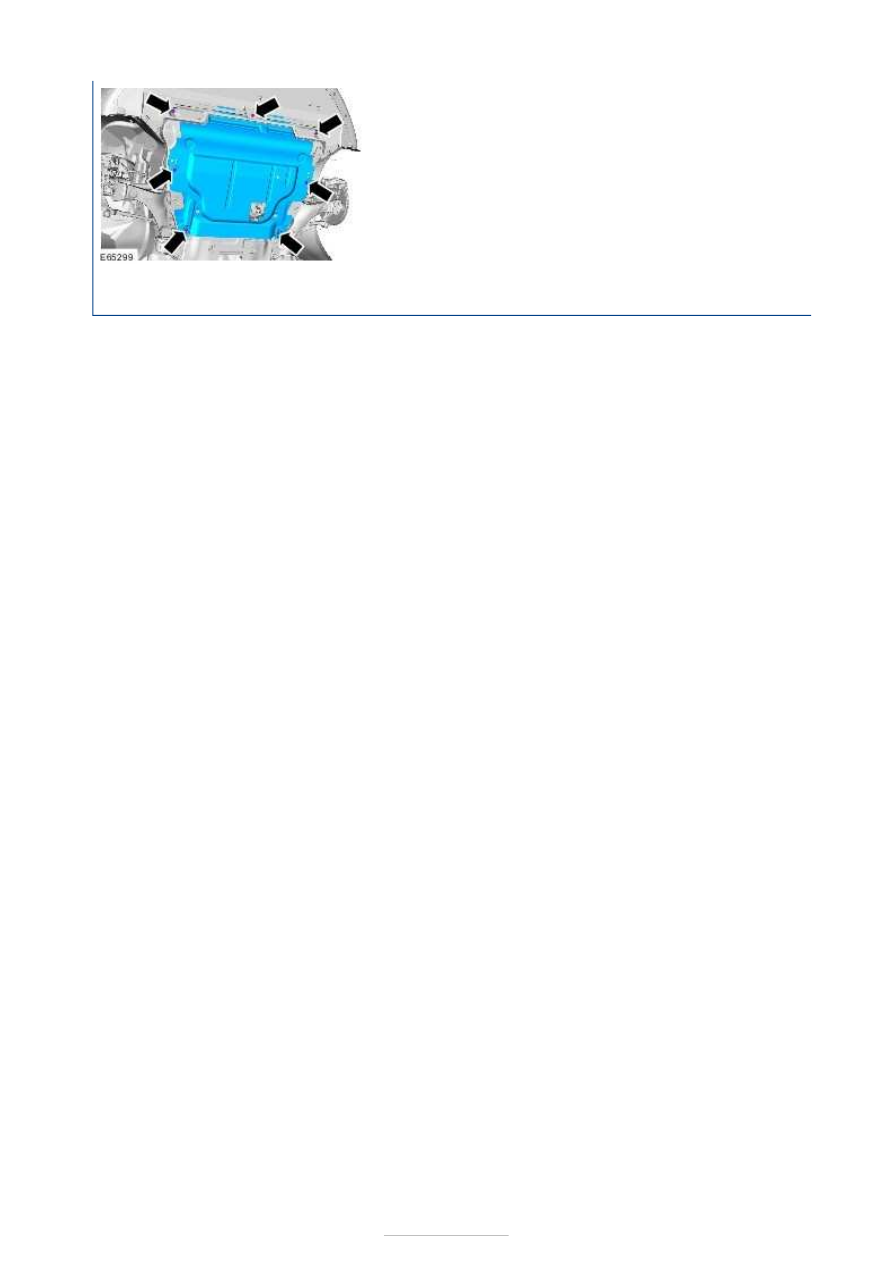

14. If equipped.

15.

16.











17. Refer to:

Front Toe Adjustment

 (204-00 Suspension

System - General Information, General Procedures).
